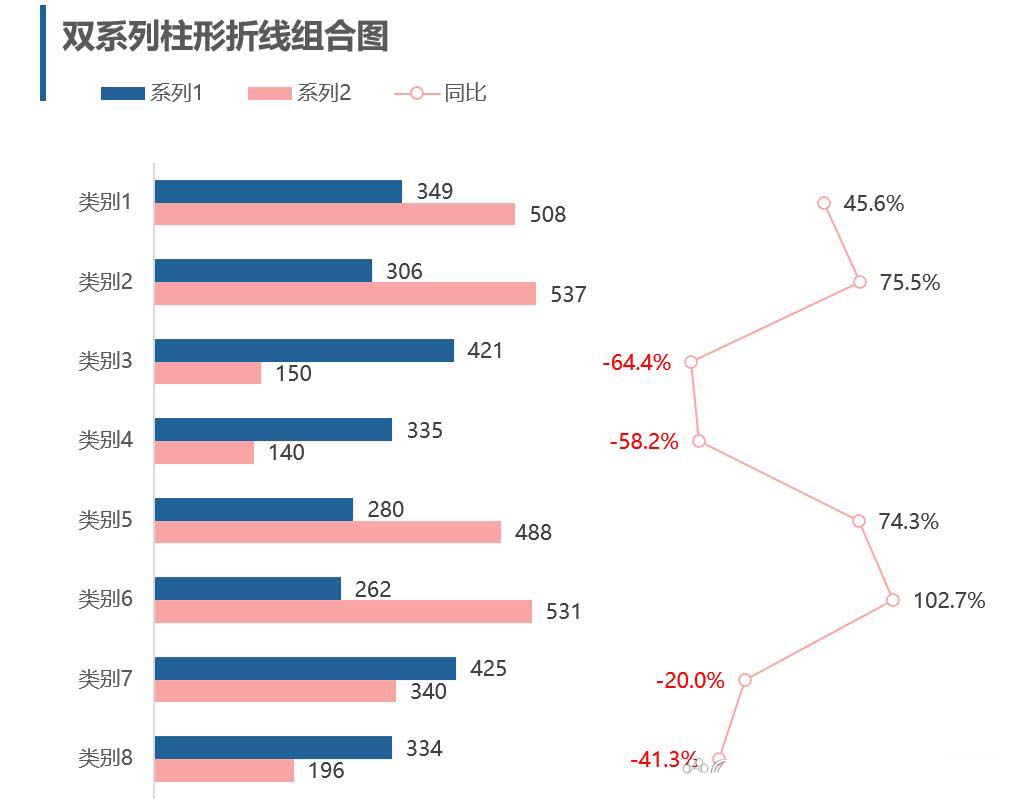

今天跟大家分享一款條形折線對比分析圖，如下圖所示：

圖表呈雙系列條形圖+折線圖的樣式，用于呈現2個系列的對比分析，條形表數值大小、折線表增幅對比，適用場景同柱形折線組合圖，尤其是特定的豎向排版。

需要注意的是這里的折線圖是豎向折線圖，然后在圖表當中并沒有豎向折線圖，下面我們來介紹下它的做法。

制圖數據源

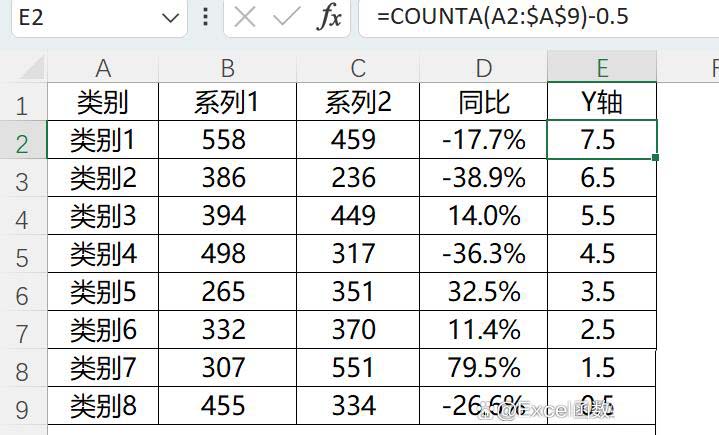

A-D列為原始數據源，類別列、數字列、同比列，E列為新建立的輔助列，其主要用于制作豎向折線圖：

=COUNTA(A2:$A$9)-0.5

Excel中并沒有豎向折線圖，這里是由散點圖構造而來的，所以需要添加一個Y軸值。

插入簇狀條形圖

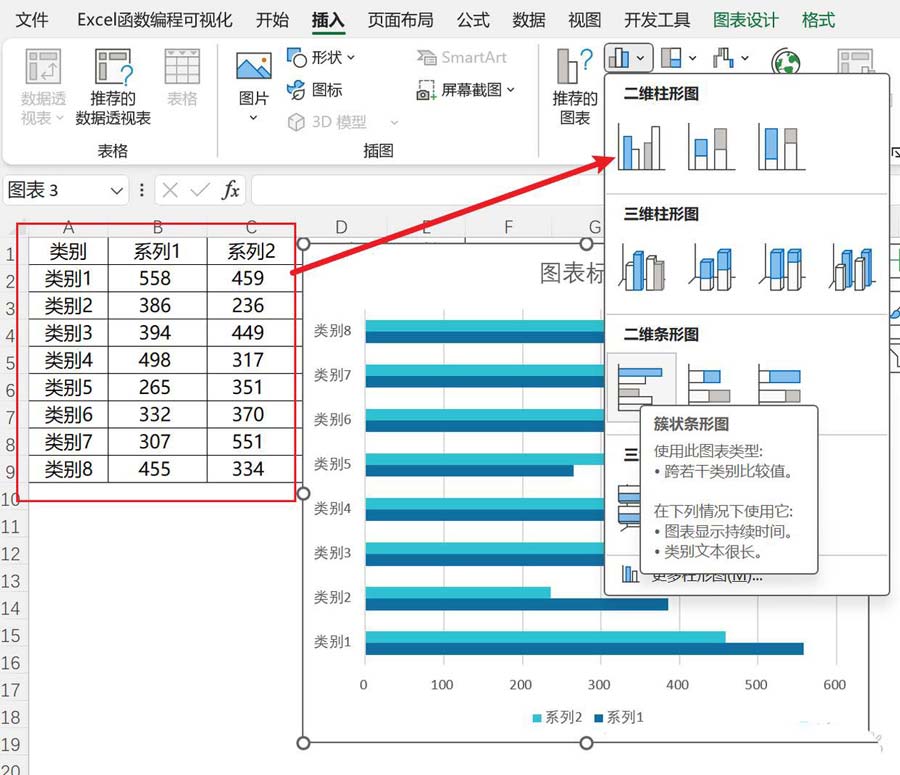

選中A-C列的數據，插入簇狀條形圖，如下所示：

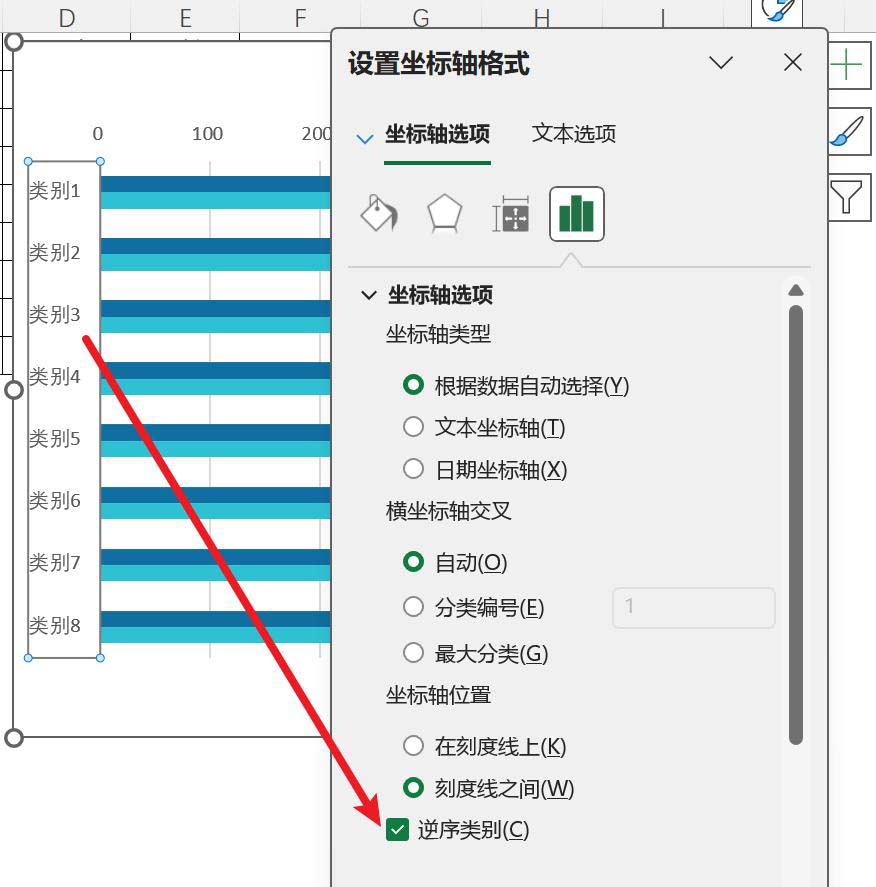

接著右鍵類別軸，在坐標軸選項界面，勾選“逆序類別”，這一步是為了讓圖表排序與數據源保持一致（不操作也可以）：

添加散點系列

沒有豎向折線圖，這里用散點圖模擬折線圖。

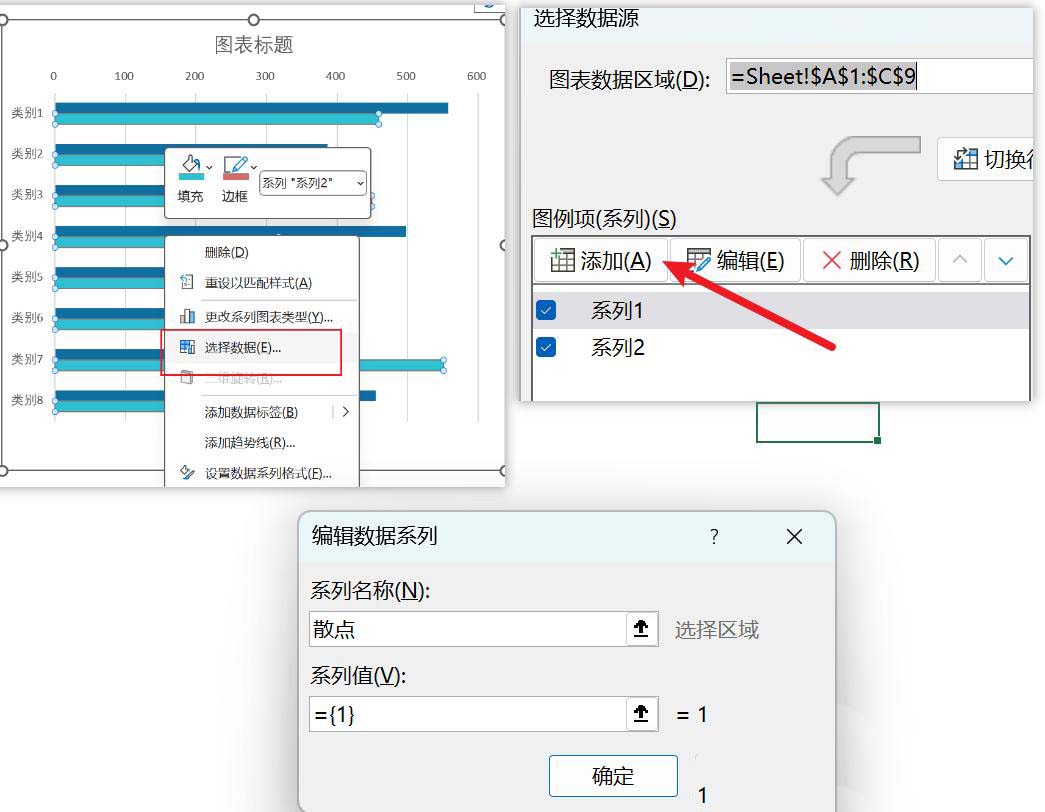

右鍵圖表—選擇數據—添加新的系列，系列名稱輸入“散點”，系列值先不輸入，點擊確定，回到圖表。

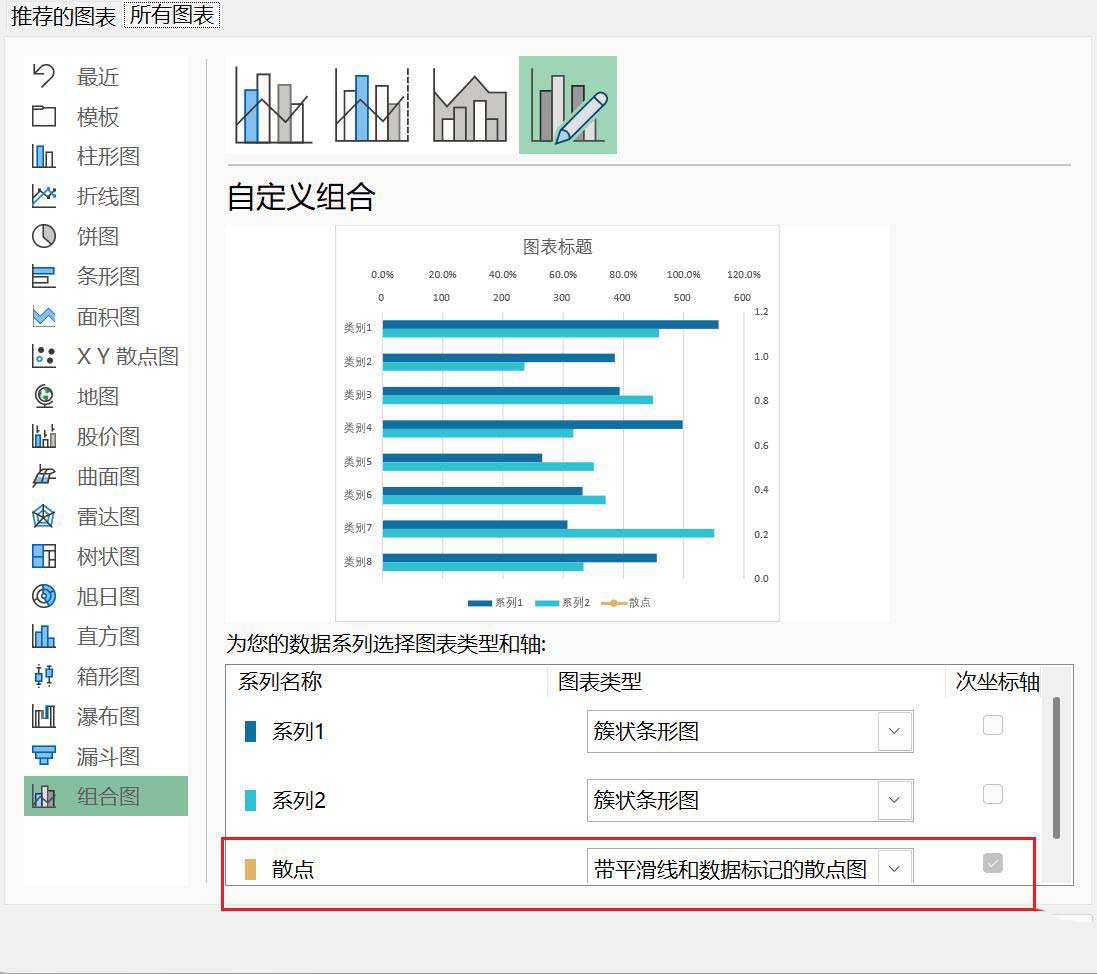

之后再次右鍵圖表，選擇“更改系列圖表類型”，在圖表系列設置界面，把剛才新添加進來的散點系列，圖表類型修改為“帶平滑線和數據標記的散點圖”，如下圖所示：

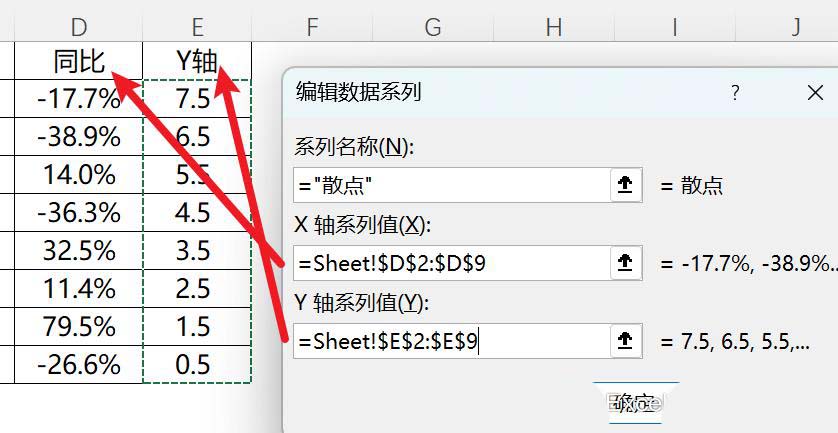

回到圖表，第三次右鍵圖表，選擇數據，重新編輯散點系列的數據源，X軸值選擇同比列、Y軸值選擇建立的輔助列（Y軸），如下所示：

點擊確定，回到圖表，可以看到生成一條豎向的直線，接著最關鍵一步，在圖表元素當中，把“次要橫坐標軸”勾選出來，這樣就會形成一條垂直的折線圖：

系列分離

當前圖表折線與條形完全重疊，缺點在于數據標簽看不清，會有所遮擋，所這里對圖表做分層處理。

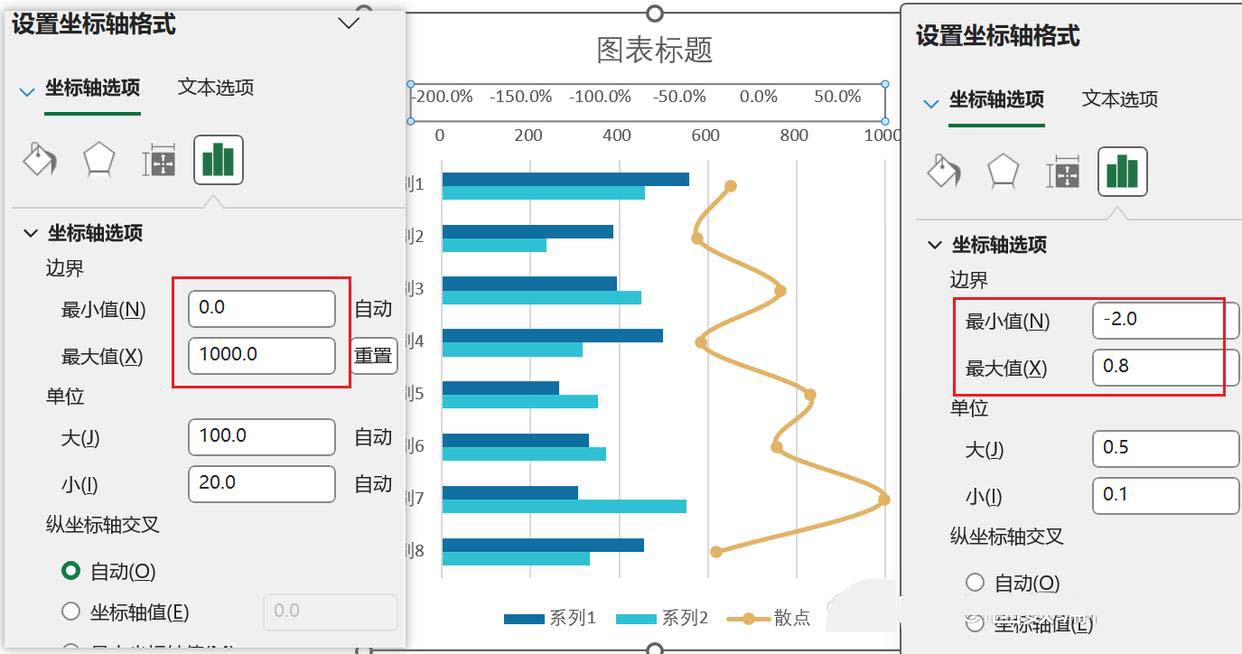

通過設置主次坐標軸的極值來實現，界面設置如下所示：

這樣我們就完成了整個圖表的設計，后續美化圖表，添加數字標簽、隱藏坐標軸等基礎操作，這里不再贅述。

動態更新的模板

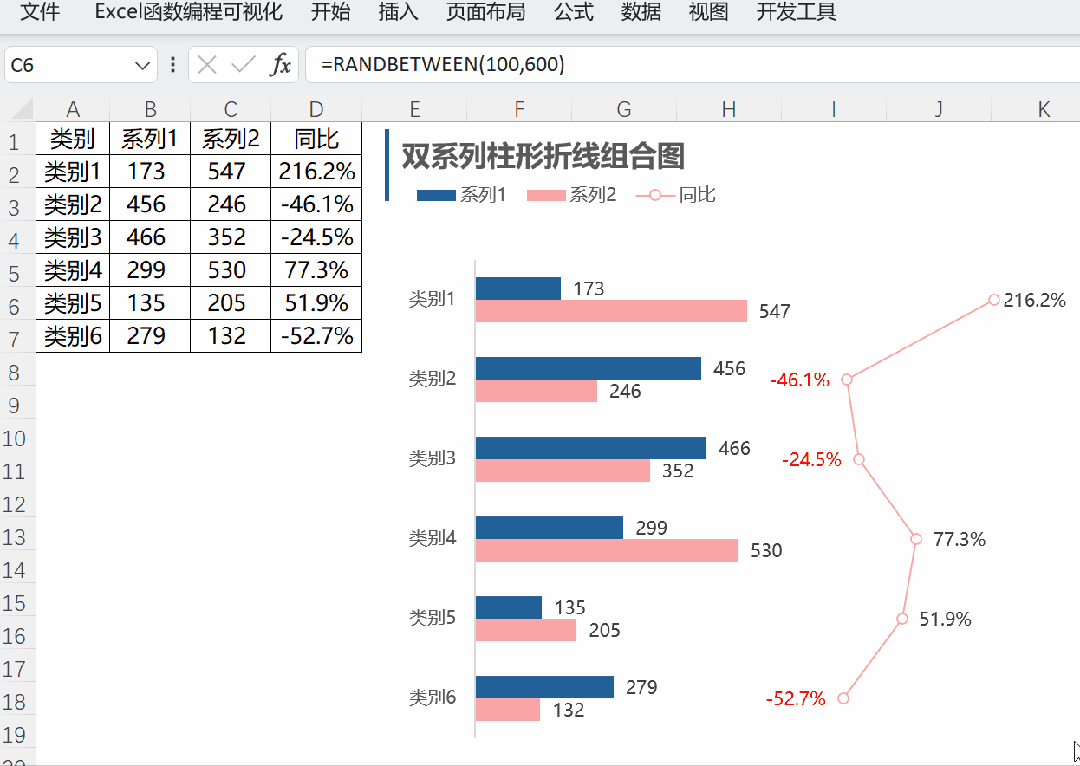

如果是新手小伙伴或想節省大量的作圖時間，也可以做成模板，只需要粘貼好數據，圖表便可一鍵調整，不論數據是增多or減少，都會一鍵自動調整，WPS&Excel通用模板，效果如下。
