用3DMax建桌子面板下的鐵皮工業標準件

今天,小編為大家分享用3DMax建桌子面板下的鐵皮工業標準件方法,教程很不錯,很實用,對于不知道怎么操作的朋友可以參考本文,希望能對大家有所幫助!
如下圖:
方法/步驟

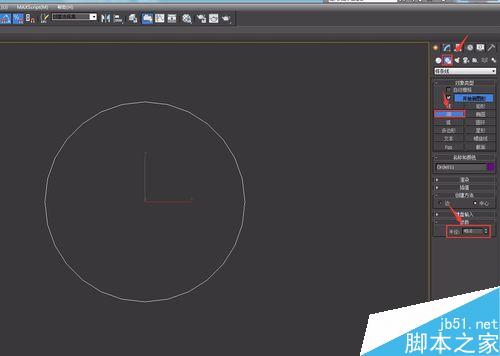

1、首先,建一個圓,半徑為45,如下圖:

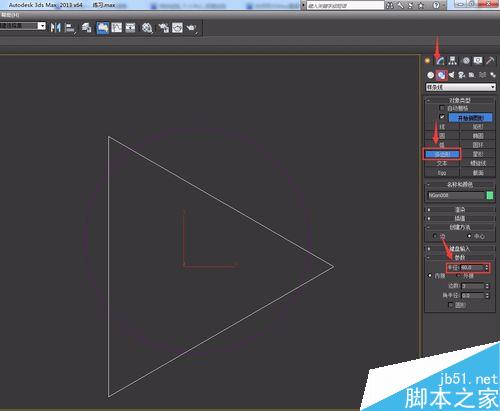

2、然后,在建一個多邊形,半徑為60,邊數為3,如下圖:

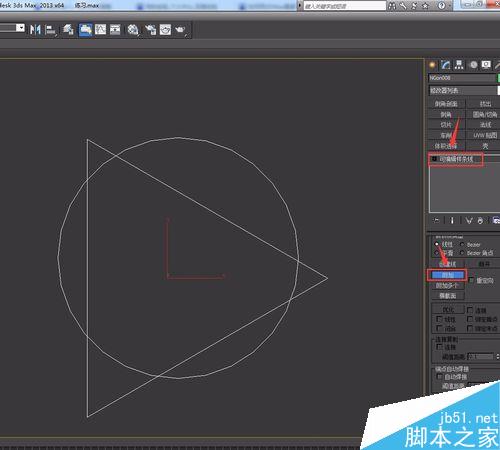

3、再然后,轉變?yōu)榭删庉嫎訔l線——附加,將兩個圖形附加在一起,如下圖:
4、再然后,轉變?yōu)榭删庉嫎訔l線——樣條線——修剪,將多余的線段修剪掉,如下圖:

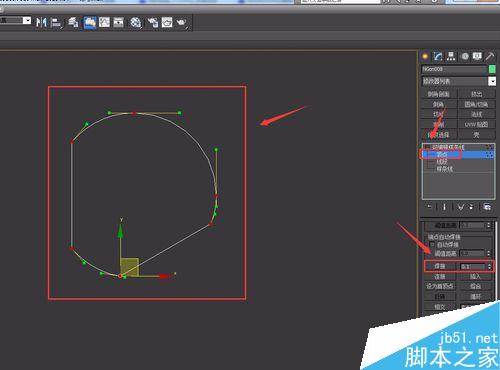

5、再然后,轉變?yōu)榭删庉嫎訔l線——頂點——焊接,將所有的點選中,然后焊接在一起,如下圖:

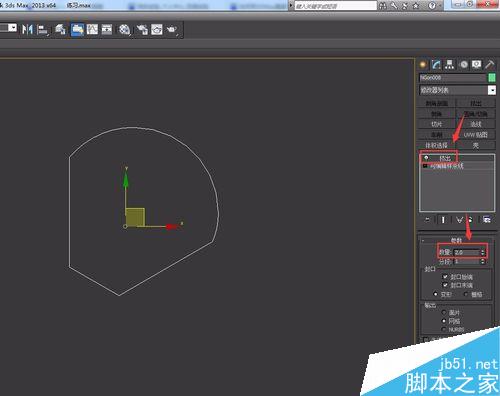

6、再然后,擠出——擠出數量為2,如下圖:

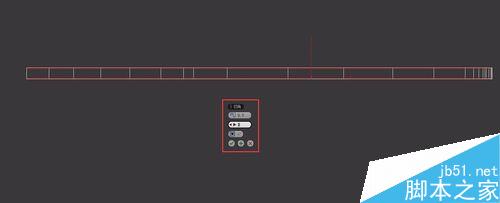

7、再然后,將BOX轉變?yōu)榭删庉嫸噙呅?mdash;—邊,在前視圖中選中BOX上下兩條邊,然后切角,切角量為0.3,切角邊數為2,如下圖:

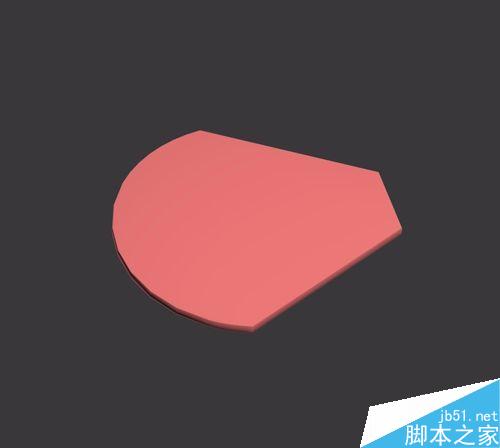

8、最后,我們就得到一個鐵皮工業標準件,對于中間的三個圓就沒有必要做了,如下圖:
注意事項
在第四步需要注意的是,如果無法修剪,可以通過優化增加點,修剪線段!
在第五步焊接的時候需要注意的是,一定要放大看確保線是連在一起的,這樣在后面擠出的時候就不會是破面的圖形。
以上就是用3DMax建桌子面板下的鐵皮工業標準件方法介紹,大家學會了嗎?希望能對大家有所幫助!
