今天為大家介紹3DMAX建造魚鱗狀體育場外觀建模。這里面所用到的一些命令也是我們之前講過的比較熟悉的命令，教程很實用，推薦到腳本之家，喜歡的朋友可以過來學習下哦。

首先打開3Dmax，在頂視圖創建一個圓，這將作為我們整個體育場大小的一個參考。大小可以自己來定，也可以參考下面的參數來定。

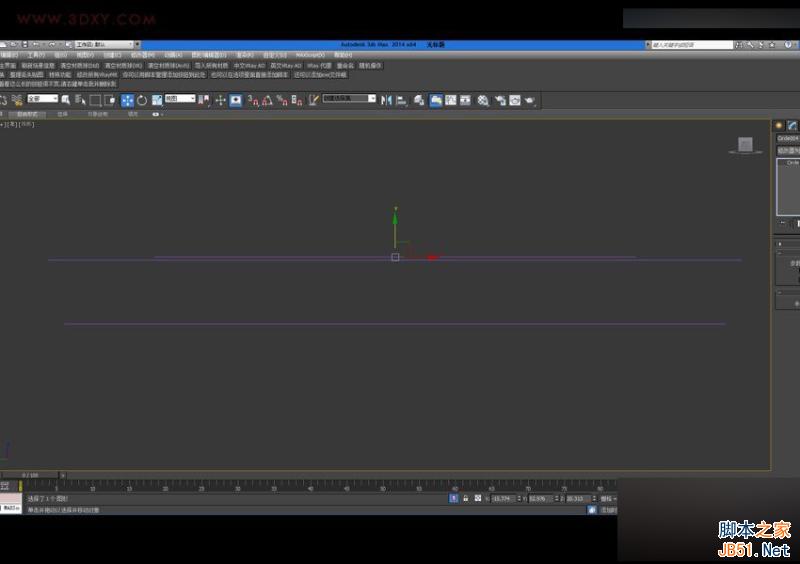

我們要來做的是建筑物里面的結構，把剛才的圓復制出一個備用，然后進入前視圖，向上復制出兩個圓，調整大小，效果如下：

在二維樣條線下面選擇NURBS曲線，畫出如圖所示的一條曲線。

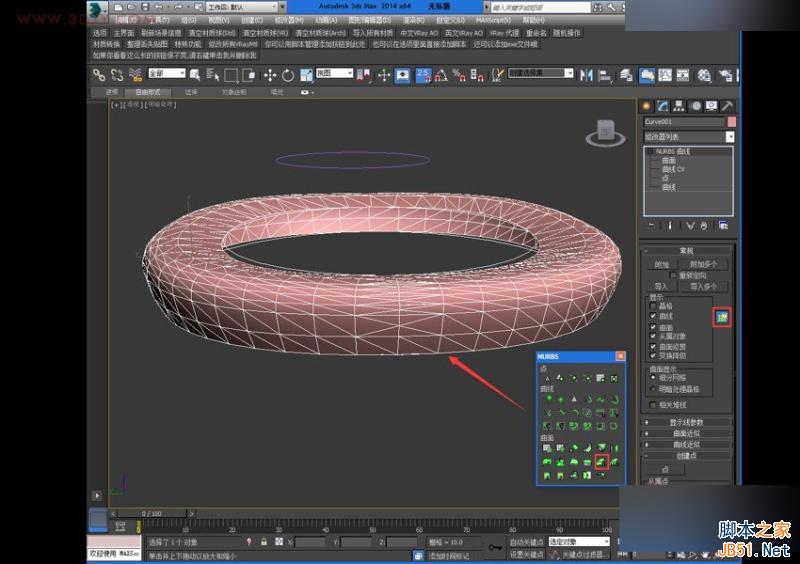

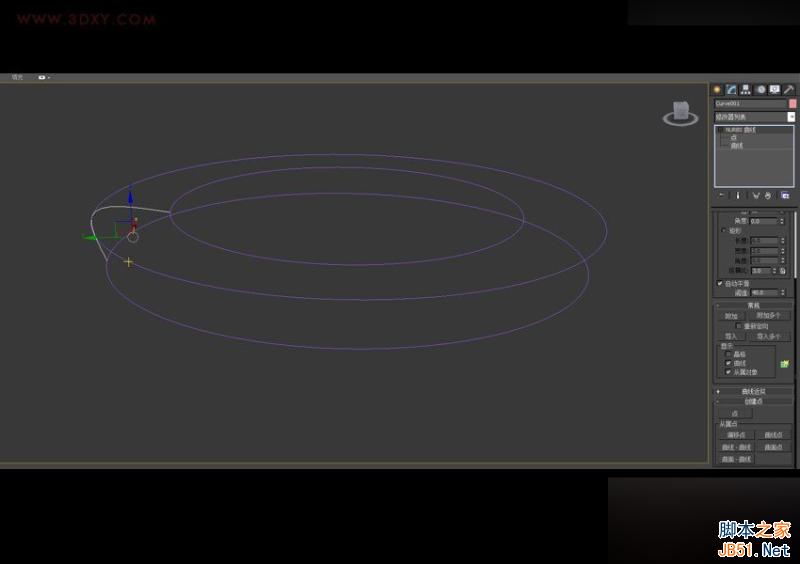

點開NURBS創建工具集，選擇創建U向放樣曲面，依次選擇我們剛才創建的三條樣條線，最終效果如下：

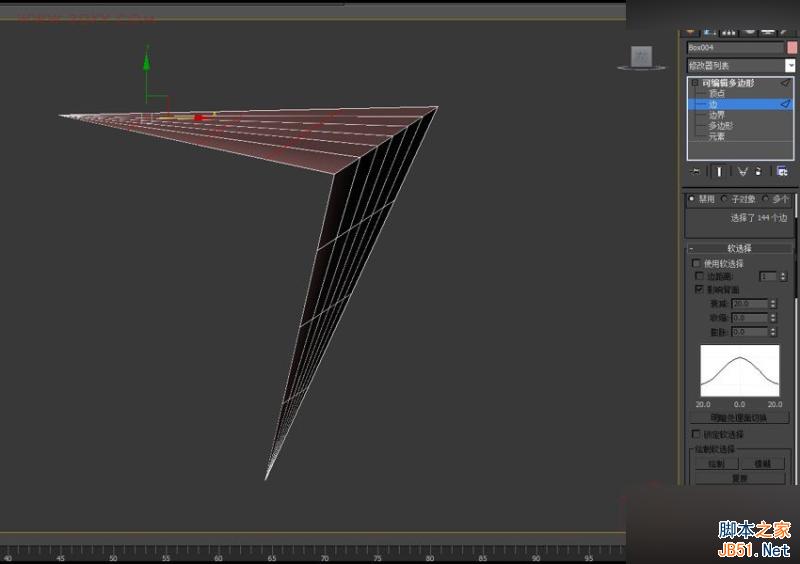

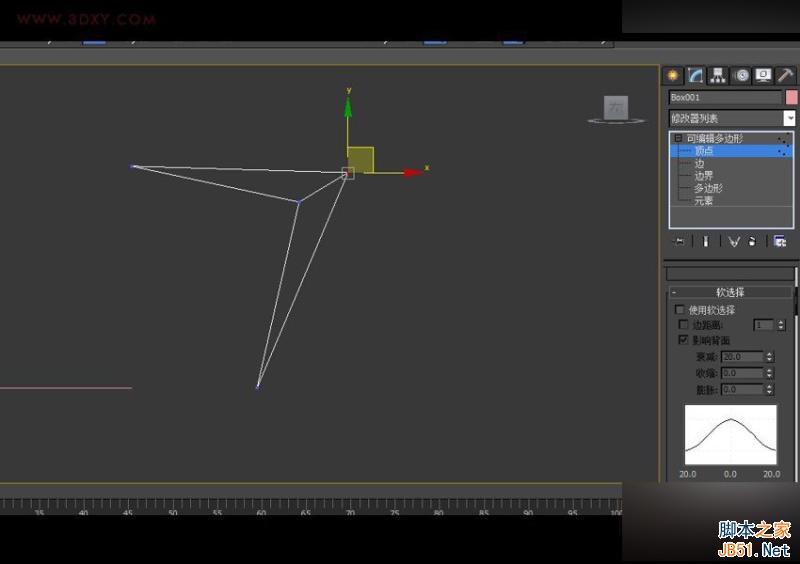

把box轉換成可編輯多邊形，只留下頂面和側面的一個面，其余的面刪除，然后進入左視圖進行調節。

進入頂視圖，調節效果如下：

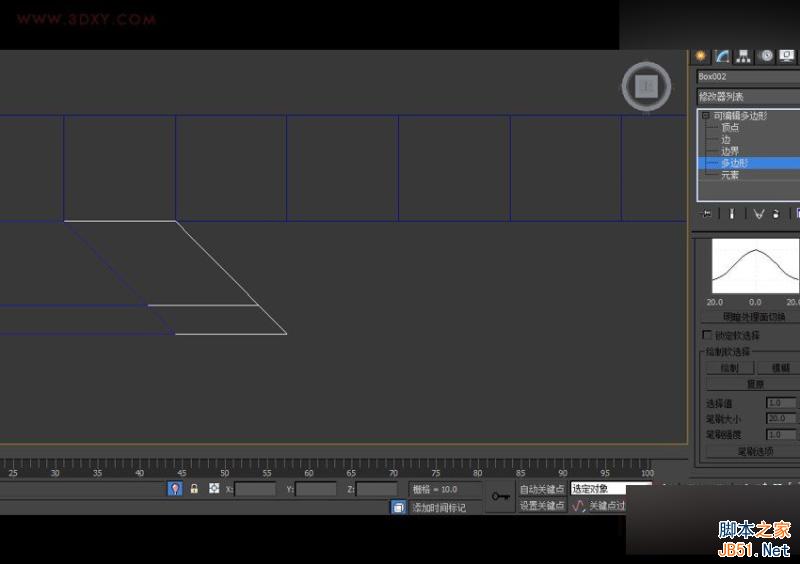

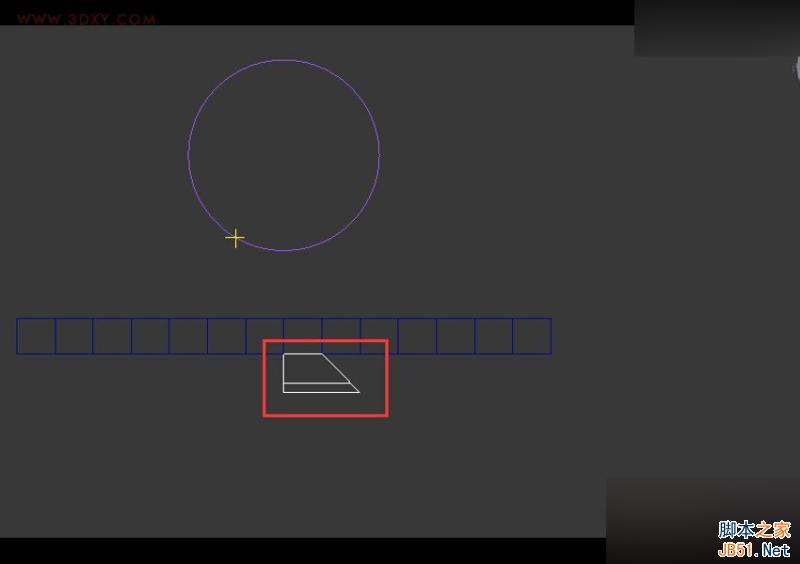

復制剛才制作出來的物體，然后運用快速切片工具把多余的部分切除掉。

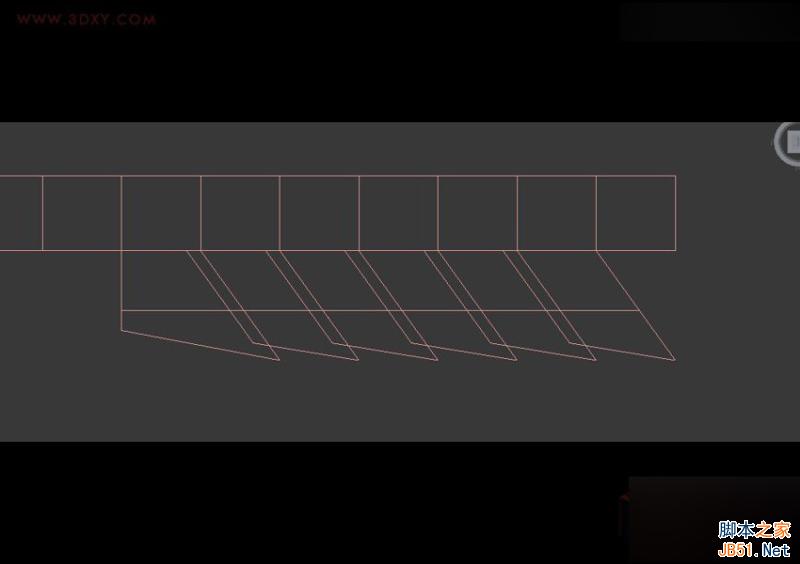

因?yàn)槊總€(gè)鱗狀都有一定的重疊，所以進入點級別把復制出來的模型點進行調節，然后復制出來幾個，效果如下：

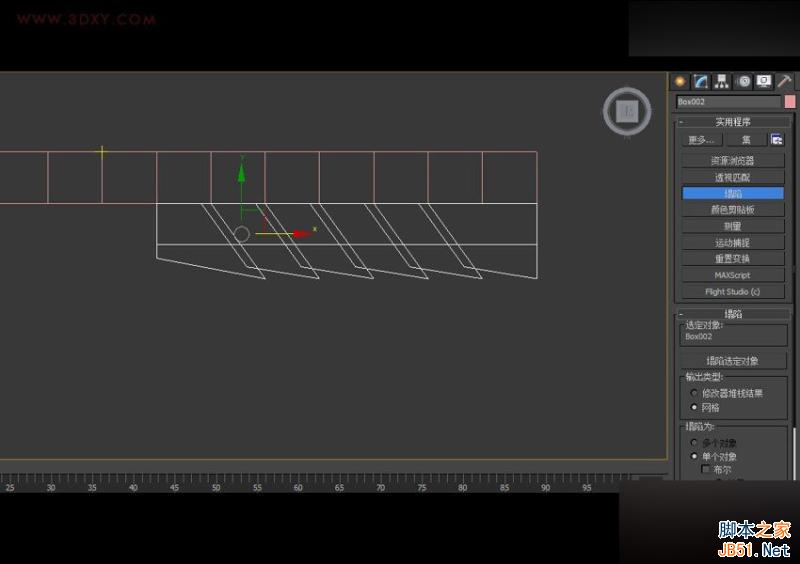

下面把最右側的邊對齊，然后把所有復制出來的物體塌陷到一起，效果如下：

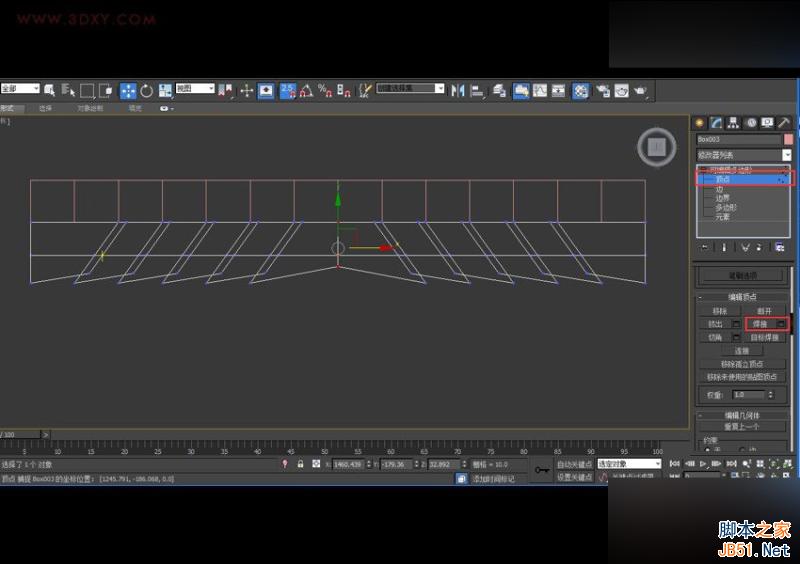

按住shift鍵復制出來一個，并與上一個附加到一起，然后進入點級別把頂點焊接到一起。

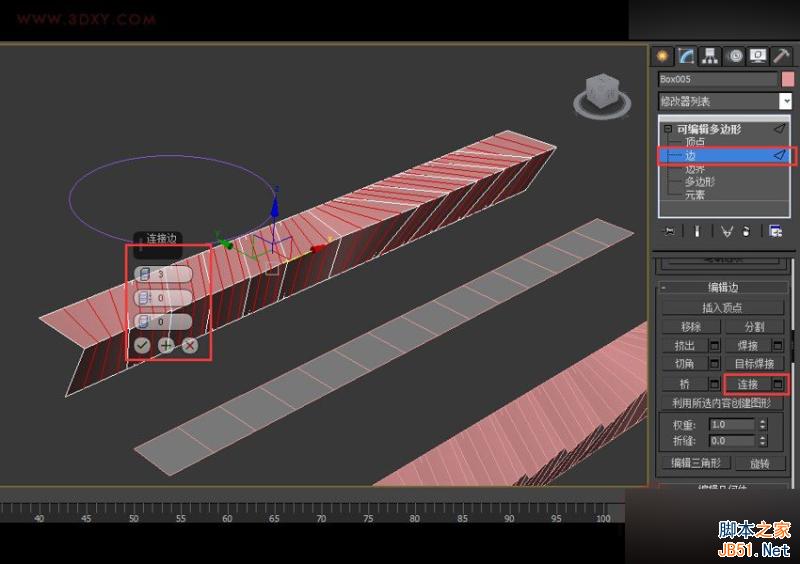

按shift鍵我們選擇地三種復制方式，復制出來一個物體，然后進入邊級別選擇三條橫向的邊，點擊鏈接命令，增加物體的豎向分段。

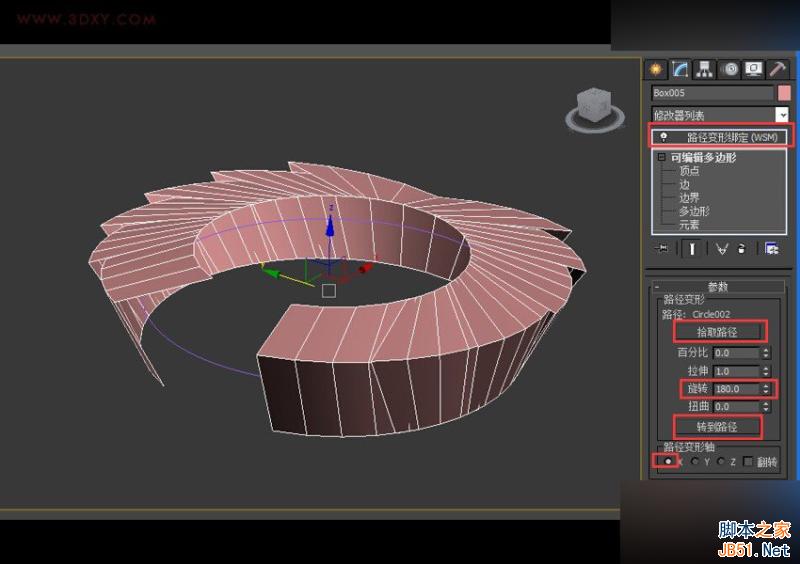

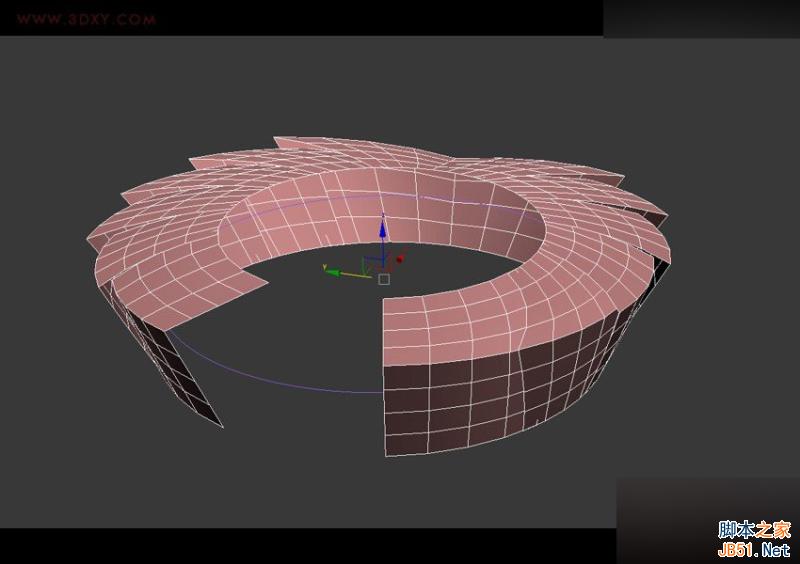

下面給復制出來的物體追加一個路徑變形命令，選擇拾取路徑命令，點擊路徑，路徑變形軸改為X軸，旋轉180度效果如下：

選擇剛才的圖形，給它增加片段劃分。

因?yàn)槲覀兪菂⒖紡?fù)制的，所以會發現體育館的外觀也增加了片段劃分。

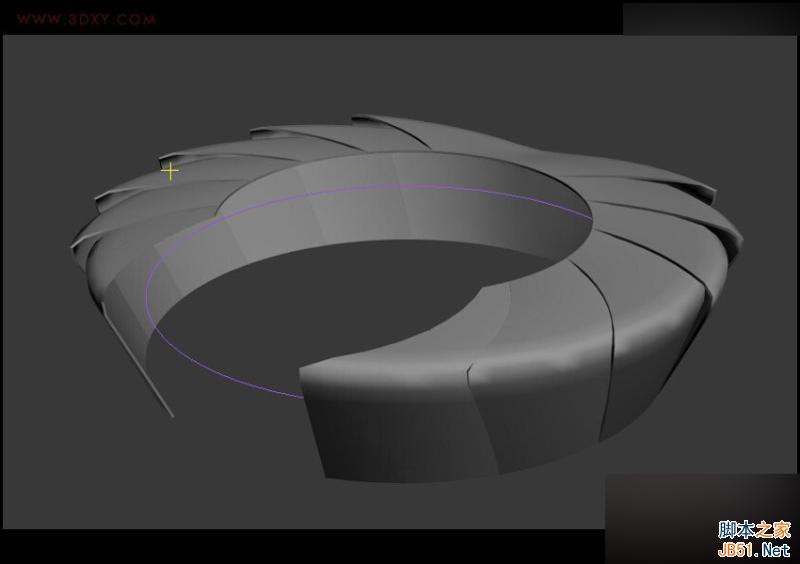

為了使物體更加的圓滑，給物體增加一個網格平滑命令，同時添加殼命令，使物體有一定的厚度。

最后把體育館的內部結構與外部結構結合到一起，然后進行調整，最終效果如下：

教程結束，以上就是3DMAX建造魚鱗狀體育場外觀建模，希望大家喜歡！
