這是我參考刺客信條主角原畫做的一個中世紀次世代角色，因為本人還是比較喜歡這款游戲，也更偏愛中世紀的布料的感覺，所以有做這個角色的沖動，還有很多的不足，希望大家提出寶貴意見。現在各大論壇也沒有次世代制作的完整教程，我就把這個這個角色的整個制作過程做成教程與大家一起分享，希望能給大家?guī)硪恍椭?/p>

首先看看最終成品效果，這是在MAYA里即時截圖效果，覺得MAYA2010即時顯示的效果不錯，就沒有去做渲染。如圖：

接下來是布線和法線效果圖示

一、看完上述圖之后很多同學肯定有不少的疑問在腦海中存在了，都不知道制作次世代角色改如何下手，接下來我會把整個制作過程都毫無保留的寫出來，有愛好的同學請大家耐心的把整個教程看完，少安毋躁！廢話少說，我們就開始制作模型了，首先我們制作頭部的初模。打開MAYA，在視窗里創建一個BOX，在mesh菜單欄下給一個xxooth命令，然后對點進行編輯。如圖：

用環切命令在模型上橫豎加兩條線，把底部后面四個面按Delete鍵刪除，選擇開口邊，用擠出命令將脖子的型擠出，得到如下模型：

在脖子部分環切一條線，把喉結部分表現出來，沿著髕骨和顱骨往下順兩條線下來，把下巴和脖子的轉折部分，胸鎖突肌的結構表現出來。加的線用紅色線表示出來，如圖：

在額頭處加一根線把鼻子和眉弓的位置定下來，再在鼻骨處加兩根線繞到下巴處，把嘴巴大體的位置也定下來了。如圖：

接下來就要開始細化五官了，這一步很重要，而且布線也是比較麻煩的，這種布線是根據結構和肌肉的走向來布的，對于沒有美術基礎的同學可能理解起來要稍微難一些，但我相信多練多去理解結構應該也是沒問題的!

a、選擇眼窩處的面，用擠出命令擠出一個面，塑造出眼廓的結構，把眼角的三角面處理成四邊面。b、找到耳朵的位置，把多余的線刪除，在顱骨和枕骨加兩條線順到耳朵部分。c、選擇耳朵的面用擠出命令擠出，然后把耳朵和顴骨鏈接處的點合并了。如圖：

a、接續把耳朵細化，選擇耳朵部位的面擠出，調節點。

b、從額頭順一條線到下巴，把三角面處理成四邊面，鏈接耳朵里面的線。

c、選擇眼睛里的面，用擠出命令把面往里擠，調節點，把眼窩做出來，其次在脖子處環切一條線，調節點，明確喉結，胸鎖突肌，斜方肌的結構。

好了，到這我們?nèi)祟^的初模就差不多了，接下去要做的就是導入Zbrush進行雕刻了。寫到這，很多同學會問，用Zbrush雕刻還要這么麻煩的去建一個頭像的模型，拿直接用Z球，或是在MAYA或是MAX里隨便建個初型就可以導入Zbrush進行雕刻了。

那樣確實是可以的，但是你做的初型越接近模型，越細化導入Zbrush里雕刻效果就更好，你也能更好的把握大形，還有就是這樣做重建拓?fù)渚鸵奖愫芏啵旧暇筒挥迷偃ネ負淞?，只要增加一些?xì)節和匹配下高模就OK了，更重要的是節省面。

根據角色需要，把角色的人物特征都大體的表現出來，最后頭部細化效果如圖：

接下來我們開始制作身體其他部位的初模了，考慮到人頭建模比較困難，所以在這我也把頭部的制作步驟全寫出來了，之后身體上的衣服和部件的初模制作過程在這就不一一介紹了，都是比較簡單的建模操作。我只把初模最后的效果圖展示給大家參考就可以了。

在制作過程中一定要注重人體結構和比例，對于比較難把握形體的同學可以用一個比較規范的默認人體做參考。在這還要提醒大家的是預備要雕刻的初模布線最好都是四邊面，而且分布要均勻。

角色身上的衣服大多數都是用面片做的，也有用圓柱體或是BOX來編輯而成的。到這所有的初?；局谱魍瓿闪耍酉聛砭褪菍?dǎo)入到雕刻軟件里進行高模制作了，本人習慣用Mudbox來雕刻布料，而用Zbrush來雕刻人頭。

首先我們做好的人頭初模在MAYA里導出OBJ格式，打開Zbrush，在右上角的菜單里點擊Import，找到OBJ人頭文件導入進來，開始把上面做的人頭模型導入到Zbrush里開始雕刻，模型在MAYA或MAX里建的越到位，在ZB里雕刻起來就越順心，所以我在這還是建議同學們好好的去把人體的布線研究下，當你理解了角色布線的重要性，你會一勞永逸的！下圖是把OBJ格式導入ZB的效果，默認是紅泥材質，我個人比較習慣就黑白雕刻，也就換了個白灰色的材質。

按Ctrl+D鍵把模型細分一級，用移動和標準雕刻工具對模型進行調整和大體的雕刻，在這一步雕刻過程中不要急著去雕刻一些細節，只是對大的結構和形體轉折進行雕刻。如圖：

最后細分到六級，使用Alpha筆刷配合紋理雕刻出皮膚毛孔，最終人頭高模雕刻完成。如圖：

雕完頭之后我們接下來把手也再Zbrush里雕刻完，雕刻過程不做詳解了，只把手雕刻細分級別的圖展示給大家。如圖：

人頭和手的高模制作完之后，我們接下來就把身上的衣服和部件導入到Mudbox中來進行布紋的雕刻。很多同學朋友可能對這個軟件還不是很熟悉，Mudbox也是Autodesk旗下的一個雕刻軟件，操作習慣和MAYA相似，我最喜歡的還是這款軟件的操作界面和Photoshop相似，看見右邊的圖層面板讓我們一下就想起了Photoshop的圖層面板，用起來非?？祉樖?。建議沒用過的朋友可以嘗試去下載一個來用用！

身上有些配件高模是在MAYA里圓滑兩次導進來的，有手上的護甲，長劍，皮帶和小刀，導入進來是為了匹配衣服布紋的雕刻。

因為考慮到時間和教程過大問題，對于布紋的雕刻在這就不一一的講述了，我只拿帽子和上衣來做講解。在右邊圖層面板里找到你要雕刻的物體，按Shift+D鍵進行細分，第一步確定雕刻布紋的大體紋路，不用過細的去進行雕刻，就像我們畫素描一樣，首先是畫輪廓，把大的形體表現出來，而且面數太少，你也不能進行細節的雕刻。

繼續細分雕刻，最后細分5級把布紋的細節都雕刻完成！

雕刻完最終效果正視和背視圖，如圖：

三、到這所有高模就制作完成了，下一步我們要做的就是拓?fù)涞湍?，這個角色大部分高模制作都是用雕刻軟件來完成的，假如要在Zbrush或是Mudbox里直接把模型導出，MAYA或MAX很難支持那么高的面數，所以接下來我們要對導出的高模進行優化，在MAX2010之前PolygonCruncher是一個獨立的優化插件，這個軟件能優化掉模型75%的面數。MAX2010把這個插件都整合進了MAX里。這樣讓我們制作起來就更方便了。

我們把模型從Mudbox里導出OBJ格式再導入MAX2010里。在修改命令面板里添加ProOptimizer命令，點擊Calculate按鈕開始計算。如圖：

在減面參數里輸入25，這樣模型的面數就剩下了高模的25%了，但是減完面之后會在模型上出現很多凸起的黑點。如圖：

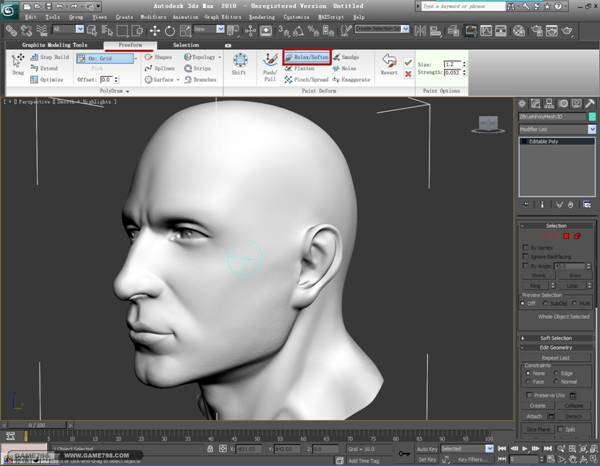

用Relax/Soften筆刷把黑點刷平，我們再來看減過面的模型基本上和減面前的高模沒有什么任何的區別了。如圖：

四、高模優化步驟不再一一講述了，若是不需在MAYA或是MAX里展示高模的話，也可以省掉這一步，不需要優化，直接單個部件導出單獨的拓?fù)?烘培，現在一般的家用機器MAYA都能支持到一到二百萬的面數。喜歡MAYA也是因為其支持的面數要比MAX多，所以愿意用MAYA來做模型，MAX支持的面數還不夠MAYA的一半。

接下來我們就開始重建拓?fù)涞湍Ａ耍驗樵诘窨谈吣Ｇ拔覀兘ǖ某跄＿€是比較到位的，所以在這一步我們會省去很多的時間，只要把初模匹配高模，再把多余的一些面刪除就好了，用最少的面表現出最好的效果，當然還有的部件可以整體的拓?fù)湓谝粔K，所以就不得不得重建拓?fù)淞?，下面就這兩種拓?fù)浞椒ㄗ鱾€具體的講解。

把減面后的頭像模型和雕刻前的初模一同導入，如圖：

先用低模匹配高模，我們發現低模還是包不住高模，可以稍微用放縮工具放大一點。還有沒有包住的那是因為布線少的原因，這時我們要手動的來對點進行編輯，以至于把高模包住，因為人頭結構都是對稱的，所以在編輯點的時候可以只編輯一半，完成了再鏡像過去就好了，在拓?fù)涞倪^程中對一些多余的面可以進行刪除，有些不必要的四邊面可以用三角面來結束，這樣可以節省一些面。最后在Normels菜單下給一個軟邊的命令，這樣人頭頭的低模拓?fù)渚蚈K了。如圖：

上述人頭拓?fù)涫怯贸跄Ｆヅ涓吣Ｔ龠M(jìn)行減面而成，而腰甲高模雕刻的時候是分了三個部分制作的初模然后倒入Mudbox進行雕刻的，所以這個時候我們就要重建拓?fù)淞?，首先在視窗中建立一個圓柱，把圓柱體的兩個底面刪除，對點進行調節，把大體的形體匹配好，在這還有個重要的環節就是給圓柱體一個透明的材質，這樣能讓我們更好的觀察高模形體的結構的變化。只需要8個邊，一開始建議不需要用太多的邊數，邊越少就更輕易編輯。

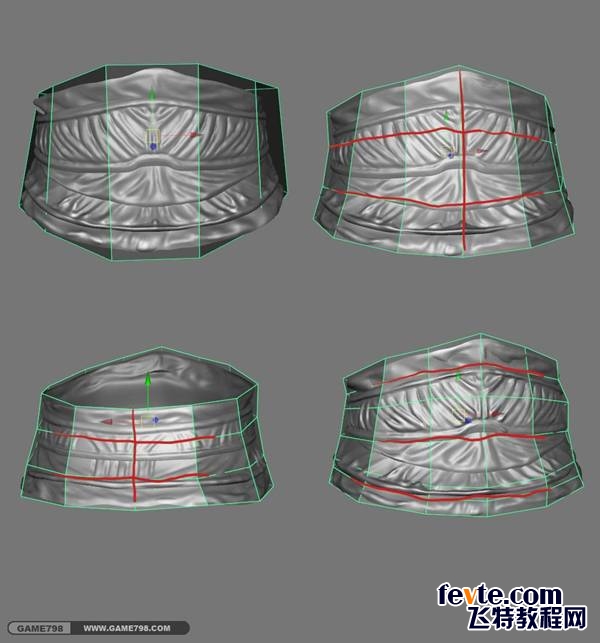

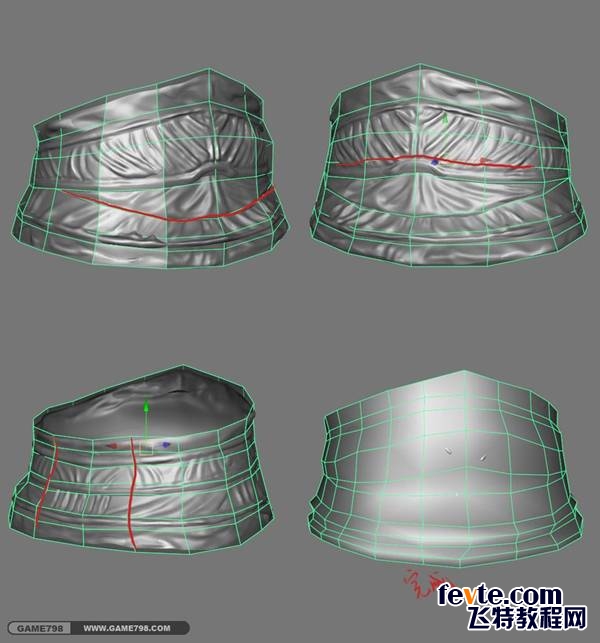

匹配好大的形體就開始繼續加線來拓?fù)淠Ｐ?。如圖：

繼續加線細化模型，知道把高模合理的包裹住，在拓?fù)涞臅r候要合理的運用面，也不要太過省面而忽略了模型的細節。如圖：

整個角色拓?fù)渫瓿?。拓?fù)涞哪Ｐ驮劫N近高模，烘培出來的法線和AO質量就越好。如圖：

五、拓?fù)渫瓿芍箝_始把拓?fù)涞牡湍Ｖ饌€的來分UV了，本人在分UV的時候比較習慣用Unfold3d這個軟件來進行UV的分解。

有了Unfold3d大大的提高了我們分解UV的速度，也就提升了制作效率，這里就拿人頭來講解吧，先把拓?fù)浜玫娜祟^導入Unfold3d里。如圖：

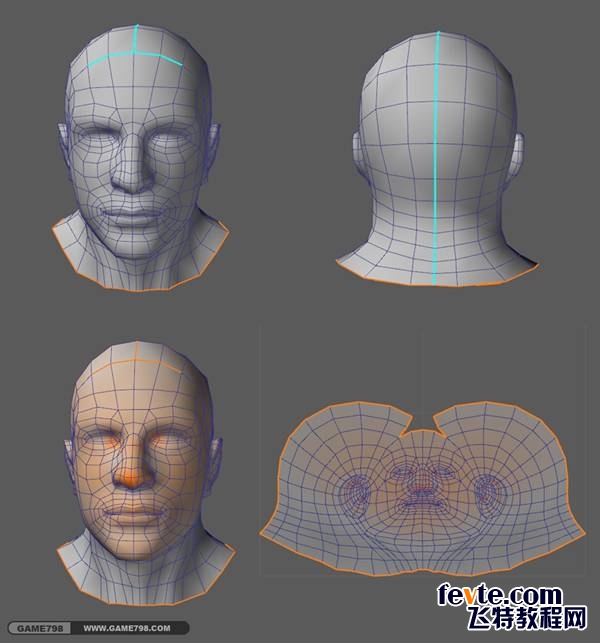

在頭頂沿著中線切一刀，然后再額頭那橫切一條線，點擊分展UV按鈕把UV分展開來，這樣會有很多地方會出現很深的橘紅色，有橘紅色越深的地方證實UV有一點程度的拉伸，再用放松UV工具放松幾次就好很多，下圖的UV我們是可以接受的。如圖：

身上部件的UV比較簡單，在這就不一一的詳解了，最后把分展好的UV模型導入到MAYA里，對其UV進行編輯，合理的擺放UV。

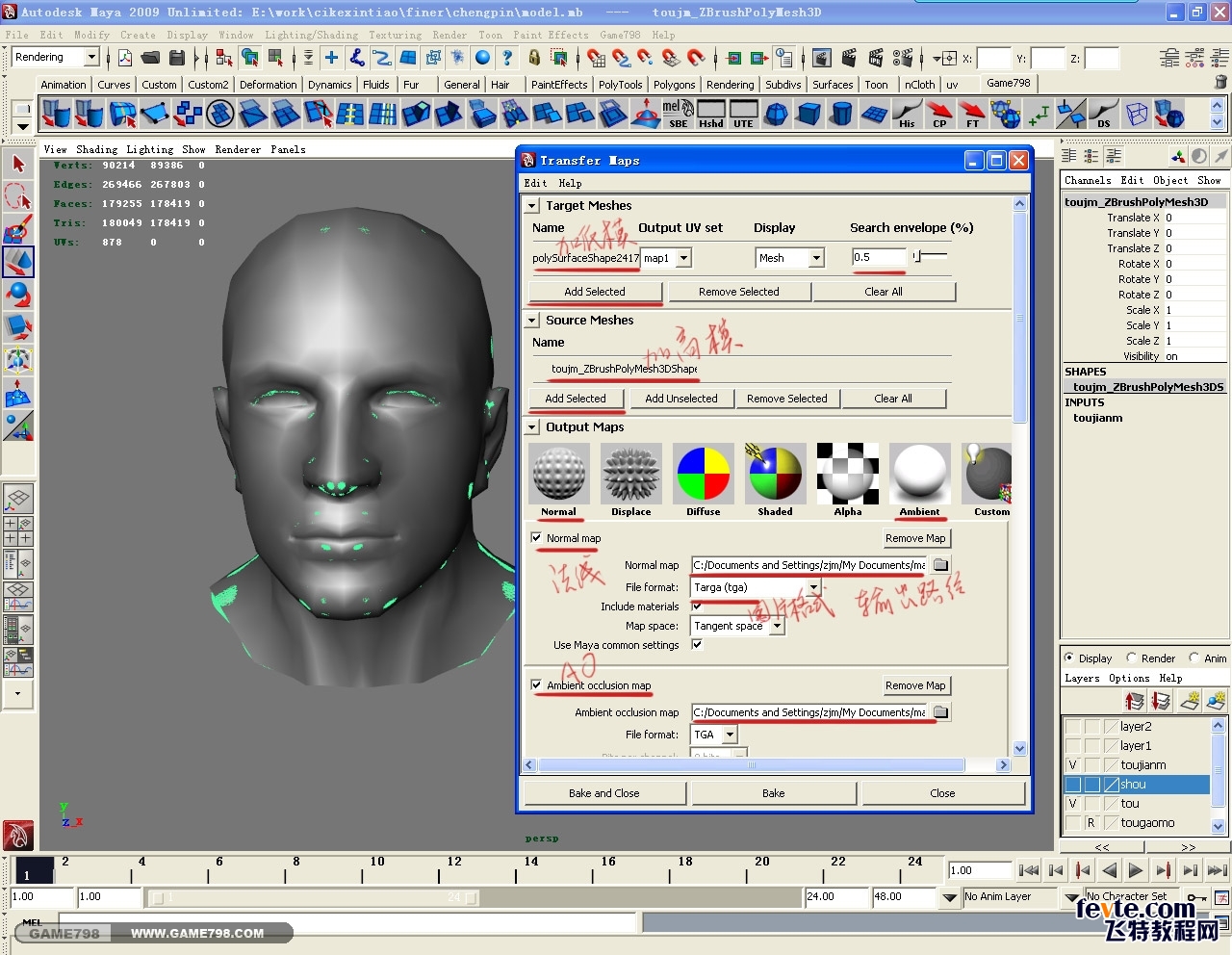

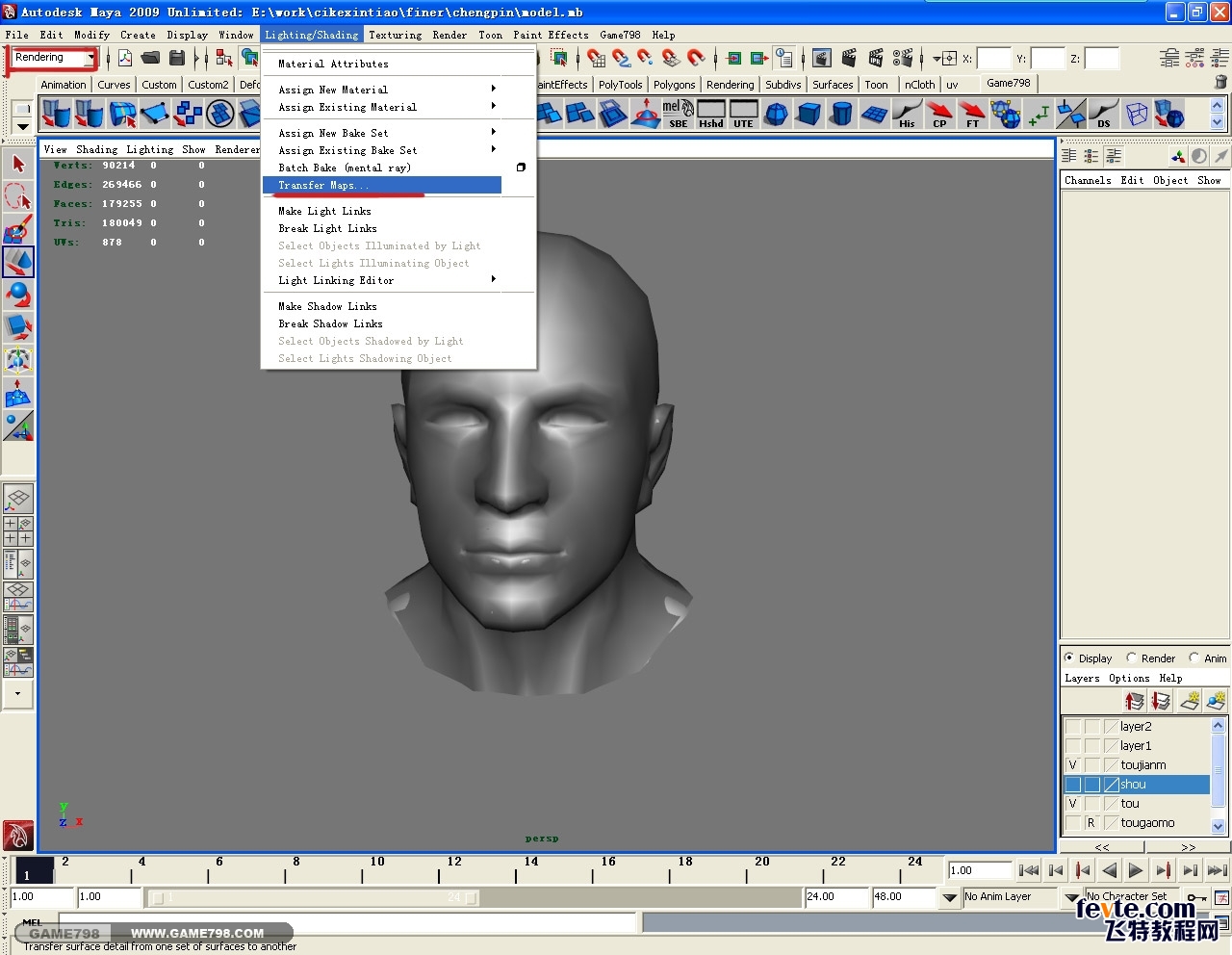

整合好UV，我們開始要做次世代最核心的一部分工作了，那就是烘培Normel貼圖和AO貼圖。把拓?fù)浜玫牡湍Ｆヅ浜酶吣?，在Rendering渲染模塊下的Lighting/Shading菜單欄下打開Transfer Maps面板。如圖：

點擊圖片看清楚大圖

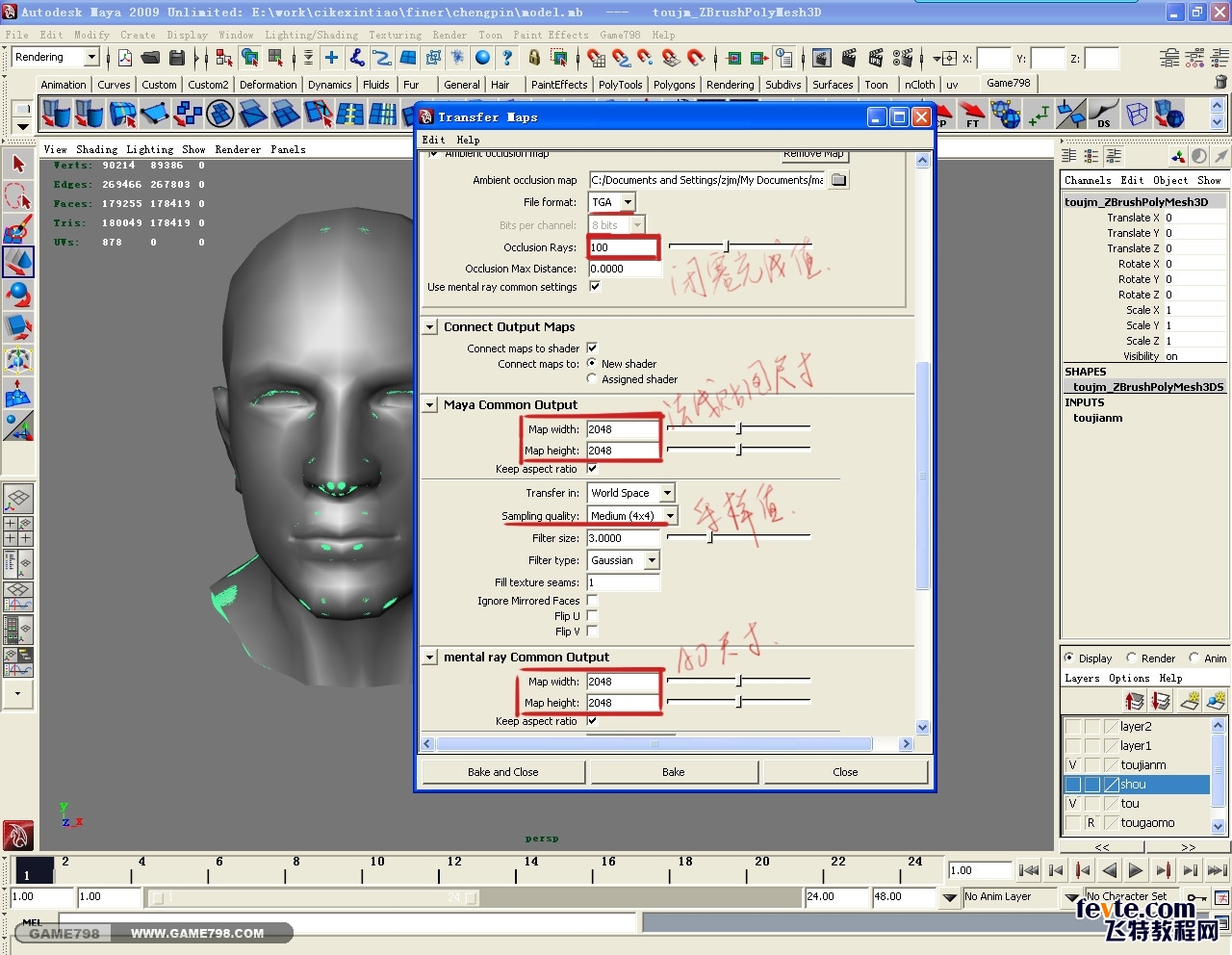

打開烘培面板，我把烘培Normel和AO貼圖的參數設置都標示出來了。如圖：

點擊圖片看清楚大圖

點擊圖片看清楚大圖

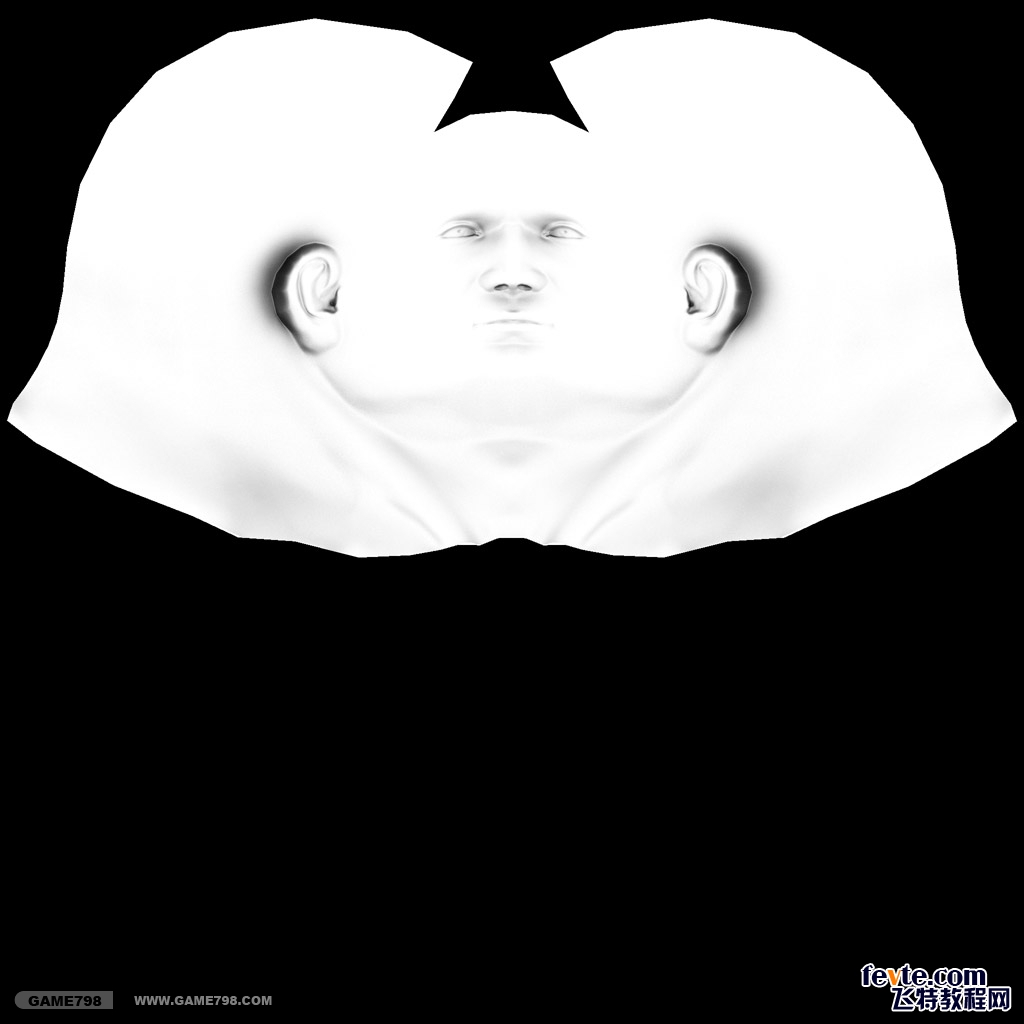

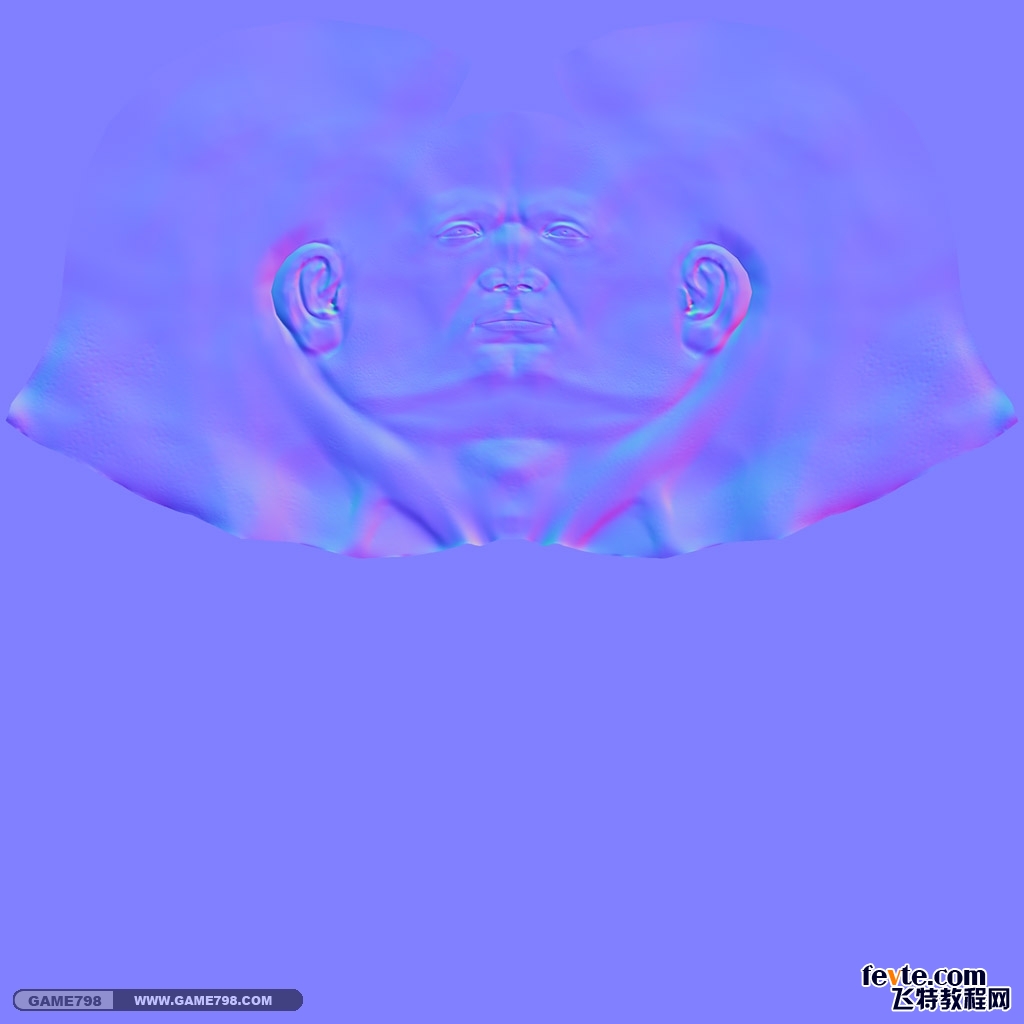

烘培完的人頭Normel和AO貼圖如下：

點擊圖片看清楚大圖

點擊圖片看清楚大圖

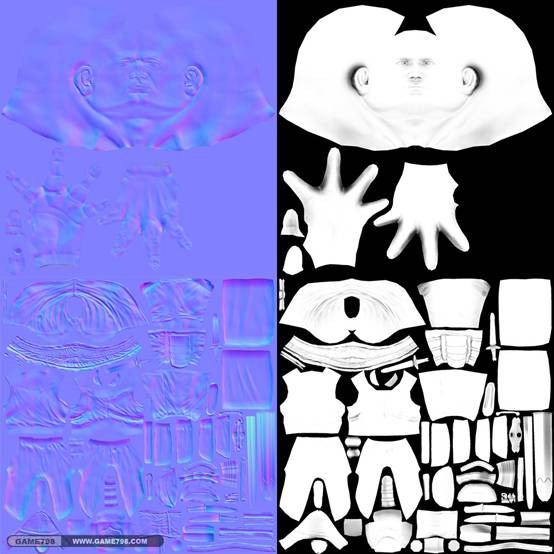

身體上的部件有重疊的地方可以分幾個部分來烘培，之后可以到PS里進行貼圖的疊加，下面是所有疊加好的Normel貼圖和AO貼圖：

五、Normel和AO貼圖烘培出來，開始制作Color和Speclar貼圖了，前段時間寫了一個盔甲貼圖的制作教程，本人覺得次世代的貼圖制作都差不多。這次的角色是以布料為主，布料質感的制作和金屬的制作也沒有多大的區別，只是需要在高光貼圖上下些功夫！

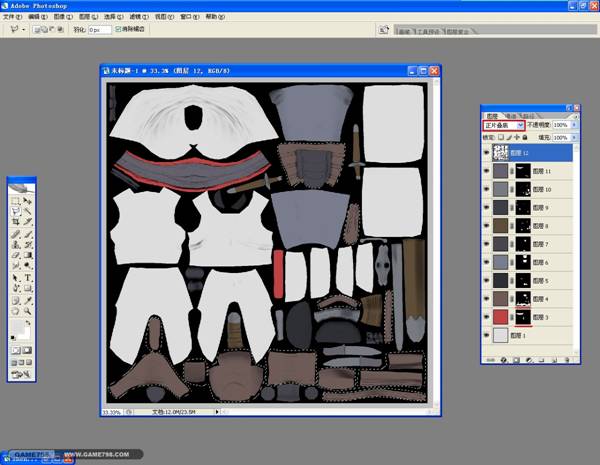

打開Photoshop，新建一個2048×2048文件，把AO加載進來。選擇圖層模式為正片疊底，在最底層給一個大體的基色，我把底層設置的是衣服布料的白顏色。再用多邊形套索工具把不同部件選取出來填充不同的顏色，選取完之后記得給選取添加快速蒙版，以便在后面的制作過程中更快速的提取選區。如圖：

我們把給的顏色保存一下，回到MAYA加上法線貼圖里看看效果如何，現在感覺顏色的飽和度還是比較弱的，整體的色調還不錯。如圖：

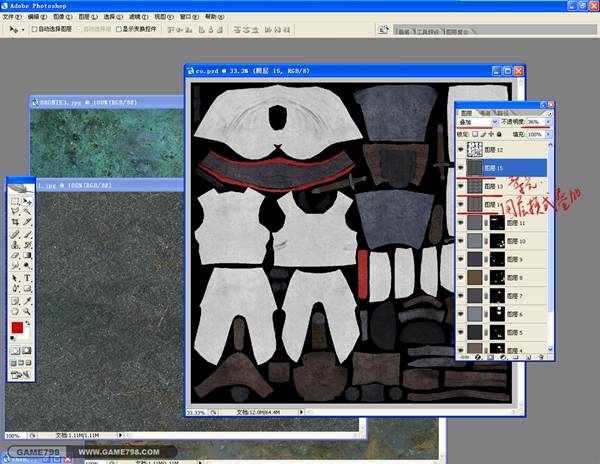

找了三張不規則的無縫紋理貼圖放在AO貼圖的下面，運用不同的圖層模式和調節不透明度，作用就是整體的給顏色貼圖添加一些有變化的不規則紋理。疊完貼圖后在顏色貼圖上明顯的體現出了不同的紋理。如圖：

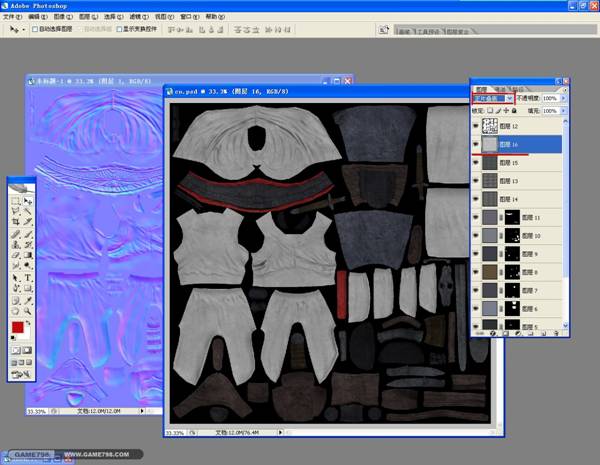

在前一段時間，本人寫了一個盔甲貼圖的教程，那是一篇如何制作金屬貼圖的教程，在這里我就著重的寫寫如何來制作布紋的貼圖。因為AO的紋理不是很明顯，我們可以借助法線貼圖，打開法線貼圖，按住Shift鍵配合移動工具把法線貼圖拖入進來，放在AO貼圖的下面，去色之后用正片疊低圖層樣式，現在我們就很清楚的看清布紋的紋路了。如圖：

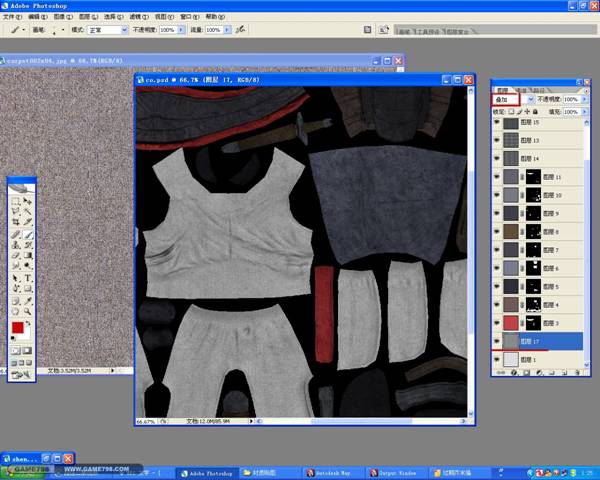

在材質庫里找到一張布紋的材質，使用疊加的圖層模式放在圖層1（布紋顏色 圖層）上面。如圖：

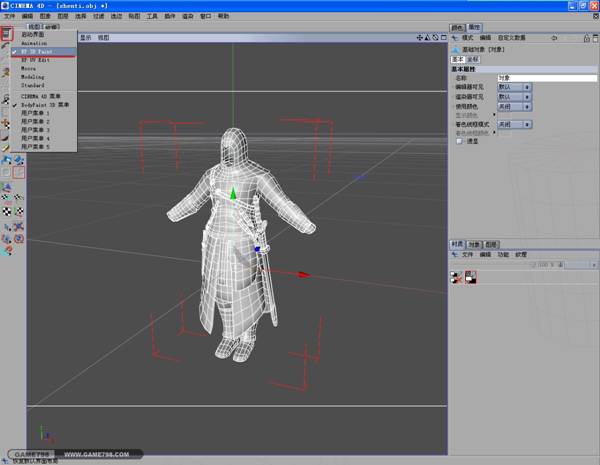

因為角色職業的原因，整個衣服不可能是這么干凈的，所以我們需要給他添加一些灰塵和臟點。在這我們用CINEMA 4D這個軟件來對位畫一些灰塵臟色和衣服邊的花紋。BodyPaint也是一個很好處理接縫的軟件。在MAYA里導出身體部分的OBJ文件，打開BodyPaint再把模型導入，選擇BP 3D Paint顯示模式。如圖：

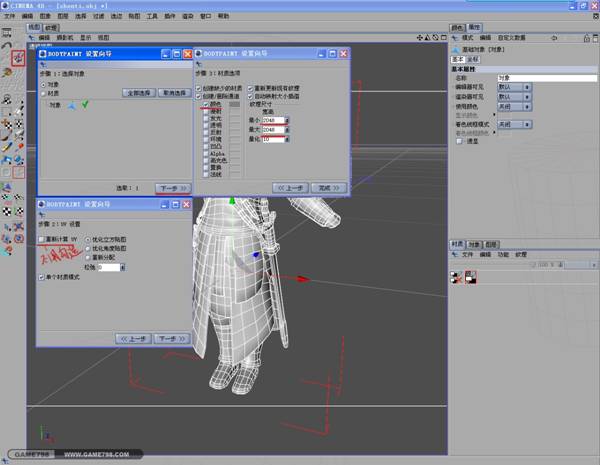

重新計算材質

打開貼圖路徑按鈕把貼圖加載進來，使用常量著色，在圖層面板中也顯示了我們在Photoshop里所有的圖層信息了。如圖：

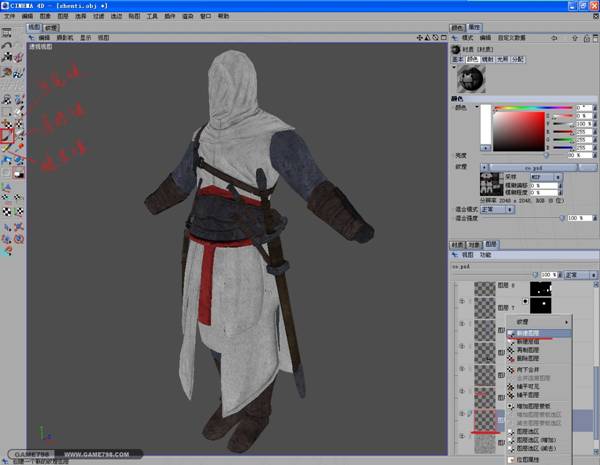

在圖層面板中布紋圖層的上面單擊右鍵新建一個圖層，接著就可以用畫筆工具直接在模型上畫顏色了。如圖：

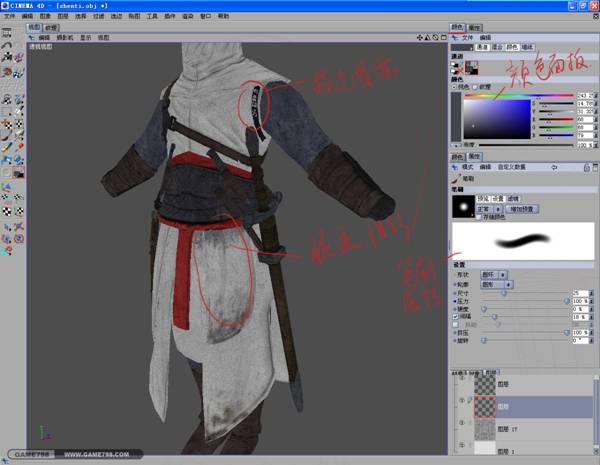

在新建的圖層運用畫筆，涂抹和橡皮工具在顏色面板找到合適的顏色，調節好筆刷的屬性把衣服上的臟漬和陰影在模型上畫出來，再新建一層，把袖口邊的描邊圖案具體的畫出，現在看模型，明顯有了細節和層次感了。在這我只做局部的講解，大家知道怎么來制作就好了，不用浪費太多的時間把其全部畫出。如圖：

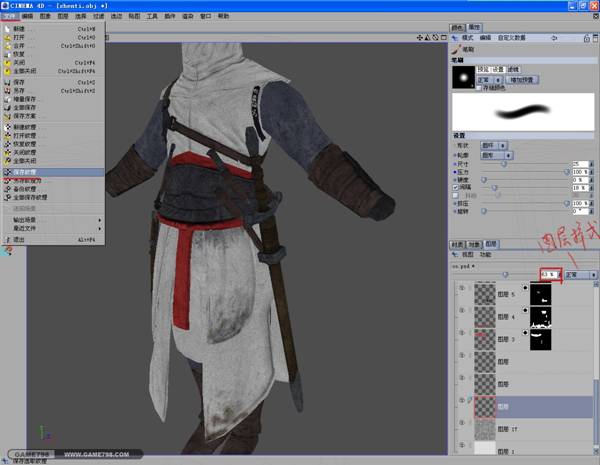

畫完之后在文件菜單下保存紋理就OK了，右邊圖層面板里的圖層樣式和不透明參數跟Photoshop是一樣的。如圖：

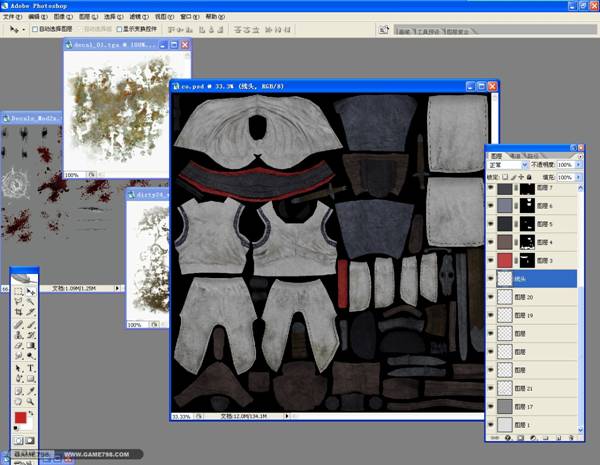

回到Photoshop，我們從材質庫里找到幾張污漬的貼圖，多次利用其元素和改變其圖層樣式和透明度，讓布紋變得更豐富，最后再新建一個圖層，把衣服的線頭畫出出來。如圖：

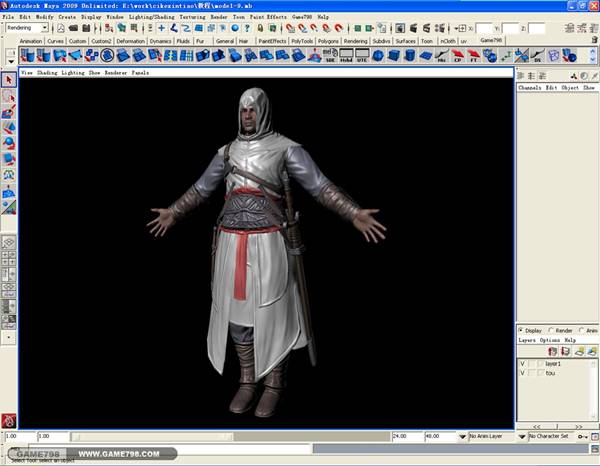

用同樣的方法，把所有的Color貼圖紋理完成，保存成TGA格式的文件，切換到MAYA，我們把剛制作完的Color Map鏈接到Color通道，看看模型效果，可以清楚的看到模型上現在有豐富的紋理效果。如圖：

顏色貼圖繪制完了，開始制作Specular Map高光貼圖了，復制Color貼圖，按鍵盤上的Ctrl+U鍵，調節顏色的明暗度，因為布紋的反光比較弱，所以高光顏色也就不得不是很深的顏色，相反金屬的高光比較強烈，而且還有一定的反射，所以金屬的高光顏色要比布紋的亮很多。如圖：

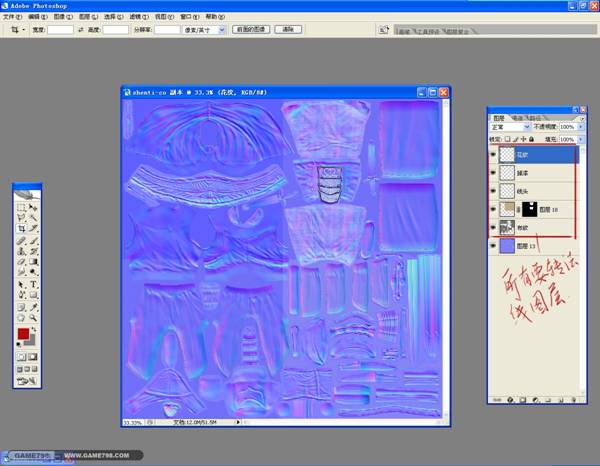

最后就剩下法線貼圖的制作了，有同學看到這肯定要問了，怎么前面烘培了法線貼圖，怎么這還要對法線貼圖進行制作呢，這是為了增強模型的真實感，我們對貼圖繪制完的一些細節在建高模時沒能體現的，這時需要用Photoshop對一些紋理進行2D轉法線。我們把法線貼圖打開，在Color貼圖圖層中把需要轉法線的紋理拖入到法線貼圖中來。

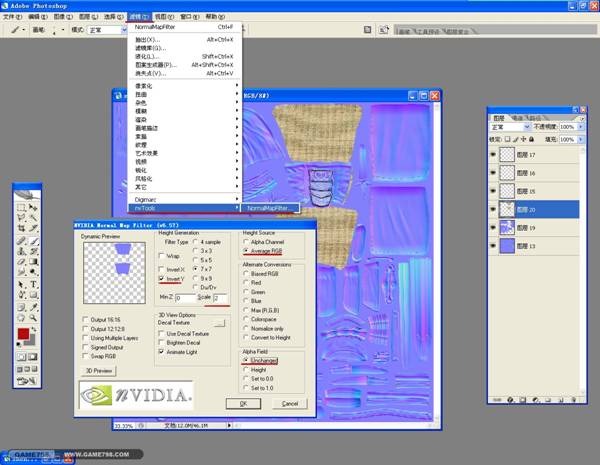

在濾鏡菜單里里面找到nvTools——NormalMapFilter轉法線插件，設置好法線強度.如圖：

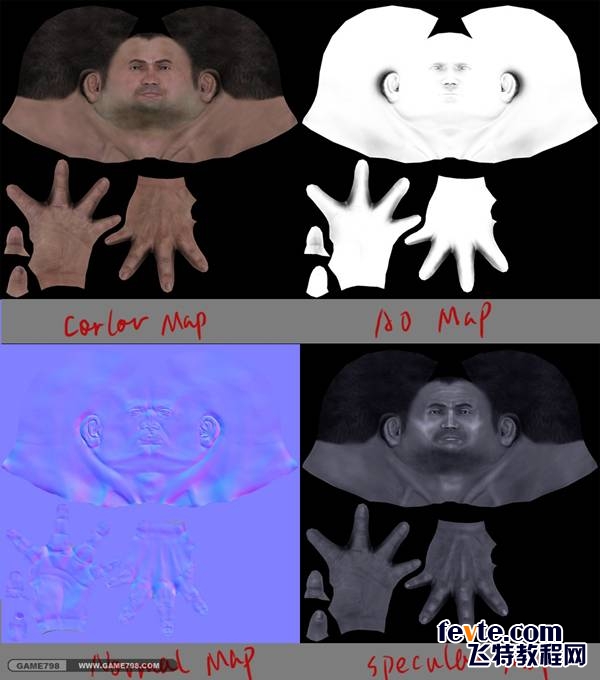

所有貼圖完成，如圖：

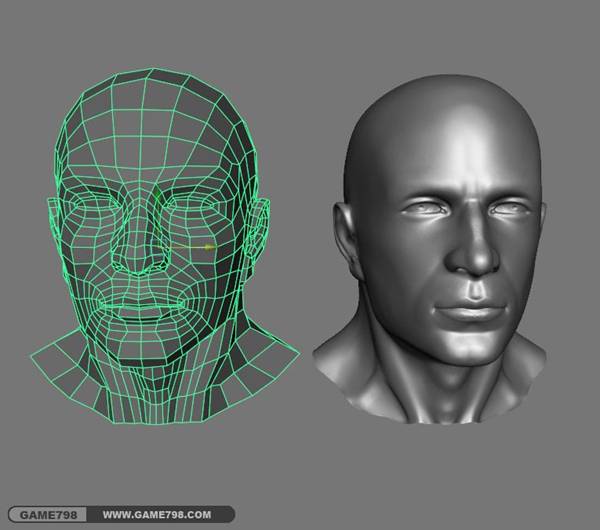

頭部的低模法線和線框圖：

在MAYA里打上三點光源，效果如圖：

最終POSE效果：

教程結束，以上就是3dsmax 結合maya制作中世紀次世代人頭布線教程，希望大家喜歡！
