利用ARCMap對柵格影像配準方法圖解
我要評論許多圖紙掃描過后都可以得到?jīng)]有坐標的柵格影像圖，在進行矢量化之前我們需要對影像進行配準。下面我利用ARCMap對影像配準做一個簡單的介紹！
工具/原料
影像圖
用于作參考的標準圖或者控制點
方法/步驟

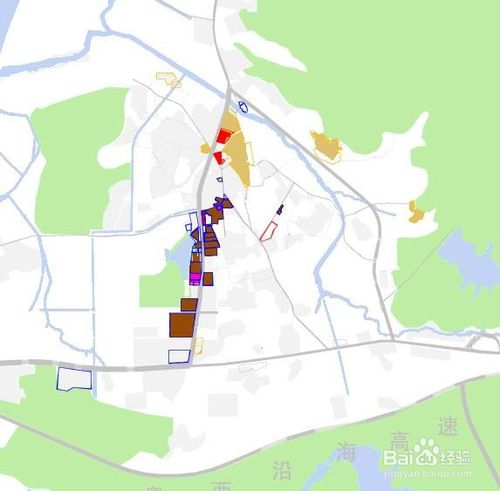

1、影像圖如下：

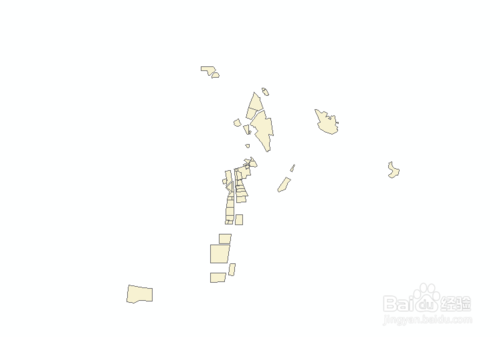

2、有坐標系的參考圖像如下：

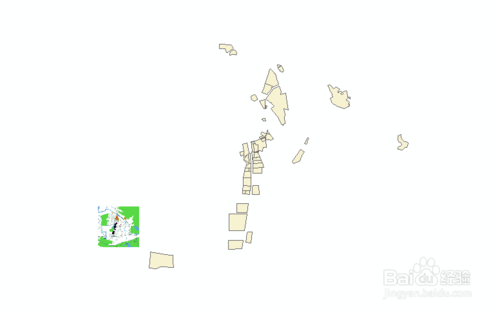

3、將參考圖層和影像圖加載到ArcMap中,未進行配準之前如下：
4、打開配準工具條（Georeferencing）,選擇控制點增加工具；

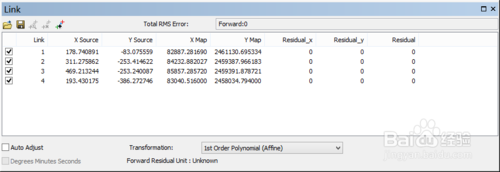

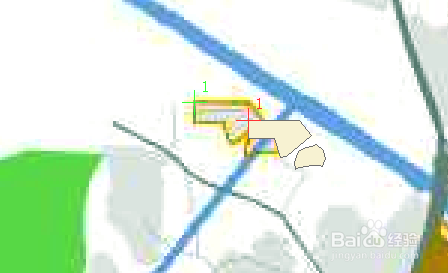

5、連接同名像點，增加控制點；

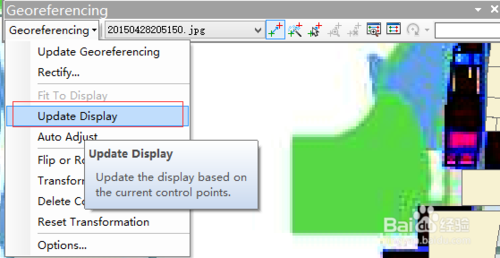

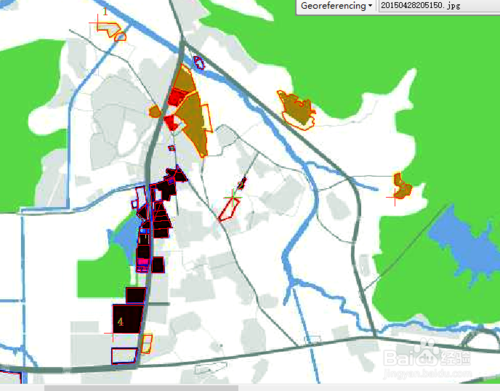

6、增加完控制點，在工具條下拉框中選擇更新顯示，查看配準效果；

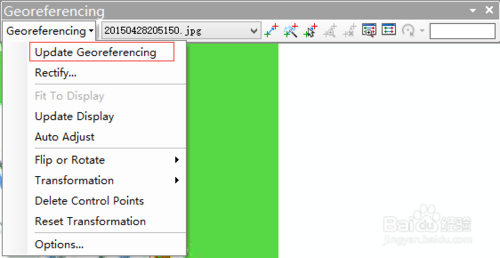

7、效果滿意之后，在工具條下拉框中選擇更新配準（Update Georeferencing），至此影像已配準好。
注意事項
控制點至少要四個
以上就是利用ARCMap對柵格影像配準方法圖解，希望能對大家有所幫助！
