SurfaceGen是一款方便易用、功能強大的sketchup(草圖大師)方程曲面生成插件。它可以通過輸入數學公式來生成曲面圖形，并可隨時返回修改公式數據以獲得滿意的結果，有喜歡的朋友請下載。

SurfaceGen支持兩種：
①功能模式
高度圖中點的Z坐標是X和Y的函數，因此每X，Y坐標只能有一個Z值。
②公式模式
給出了X，Y和Z相關的方程。此模式可以繪制具有公式的任何3D曲面，但可能需要稍長時間。行進立方體算法，用于生成從方程生成的數據的3D網格周圍的表面。

SurfaceGen安裝起來非常簡單，下載軟件壓縮包文件并解壓，將RAR文件夾下的所有文件復制到SketchUp的插件文件夾下即可使用.

SurfaceGen使用教程

1、打開sketchup
沒有安裝sketchup程序的用戶可以通過下面的地址下載：
SketchUp Pro(草圖大師) 2017中文破解版：http://chabaoo.cn/softs/508811.html

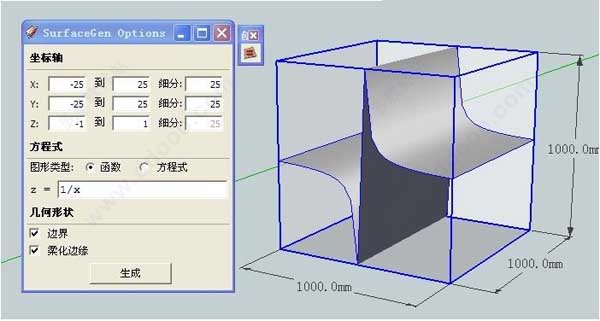

2、運行SurfaceGen，首先建立一個1000X1000X1000的區域方便研究（紅軸是X軸綠軸是Y軸藍軸為Z軸）

3、只能在創建的方程區域內生成曲面

4、創建的區域最好和XYZ取值范圍對應比例
PS：比如取值范圍0~1，0~2，0~3 ，那么紅軸方向?qū)挾龋壕G軸方向?qū)挾龋禾m軸方向?qū)挾?1：2：3，這樣才能確保圖形符合函數公式的真實比例

4、修改函數Z=X^2 （ps：Z等于X平方），觀察取值范圍Z=-25~25 不難知道區域下半截不會有圖像。為確保測試結果，對取值范圍進行調整。

SurfaceGen(曲面生成器)測試實例

1、Z=X^2+Y^2-25
XZ軸和YZ軸的截面各反應了一個二次函數截面~并且經過測量他的高也等于1/2總高度
2、0=X^2+Y^2+Z^2-25
由于取值范圍所以呈現1/4個球
PS：細分指模型的精度，邊界是指生成面后不現實區域邊界，柔化邊緣就不用說了

更新日志

SurfaceGen 0.9.0更新：
1、在WebDialog中將pt單位更改為px單位在所有瀏覽器中，字體應顯示為相同的大小。
2、現在可以從任何目錄工作。從包含surfacegen.rb的目錄開始查找資源。
3、可以更容易地更改WebDialog大小，width和height是在surfacegen中的常量。

常見問題

X平方+Y平方+Z平方減一個數=0怎么理解？
1、首先設計一個半圓弧，連接圓弧上任意一點形成的三角形為直角三角形，根據勾股定理就不難推出球面公式雷同
2、減掉一定值協調半徑，修改取值范圍0=X^2+Y^2+Z^2-25
計算結果得出一個完整的球體
3、適當調節減去的值，顯示球面部分超出繪圖區后的效果
