UG12.0模型怎么分拆成二維工程圖?
我要評論如圖模型并不是一個裝配體?？梢哉f(shuō)是一個整體模型，那么如果想要將模型中的各個部件獨立生成工程圖該怎么做呢？下面我們就來看看ug模型拆分生成二維工程圖的教程。
Siemens PLM NX 12.0.0 64位 簡體中文特別版(附安裝教程)
- 類型：3D制作類
- 大?。?/span>6.48GB
- 語言：多國語言
- 時間：2018-05-12
1、這個模型不是一個裝配體，從部件導航器中可以看出整個模型的創建過程；但這整個模型是由四個部件組成的。如何讓這模型生成四個獨立部件的工程圖呢？
2、首先，顯示要生成工程圖的部件；其它部件隱藏起來。

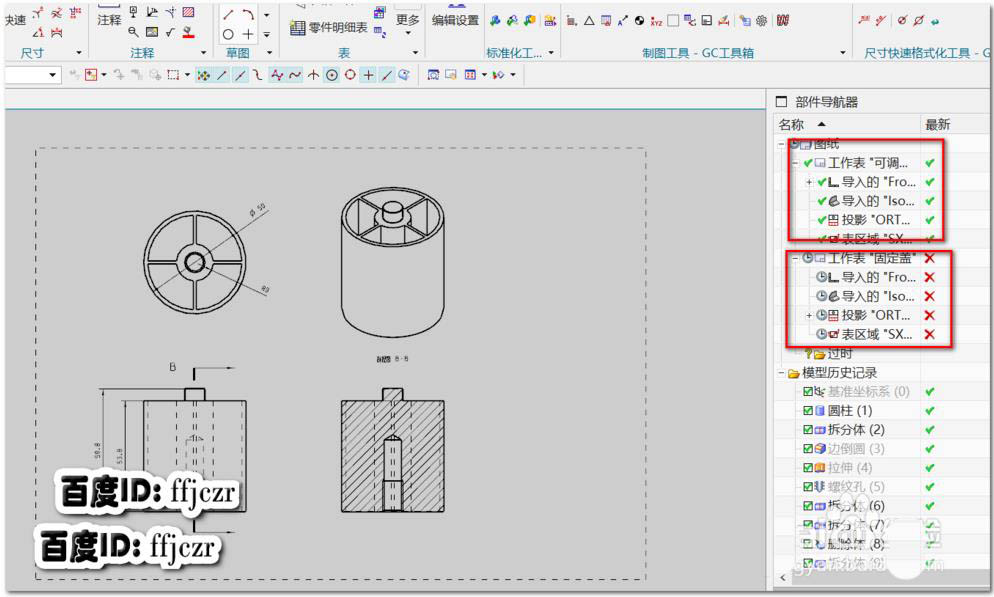

3、到制圖模式中，新建圖紙頁；在彈出的對話框中將圖紙的名稱更改好。確定后，將模型的三個視圖投影到工程圖中（具體做法就不述說了）；得到該部件的工程圖。

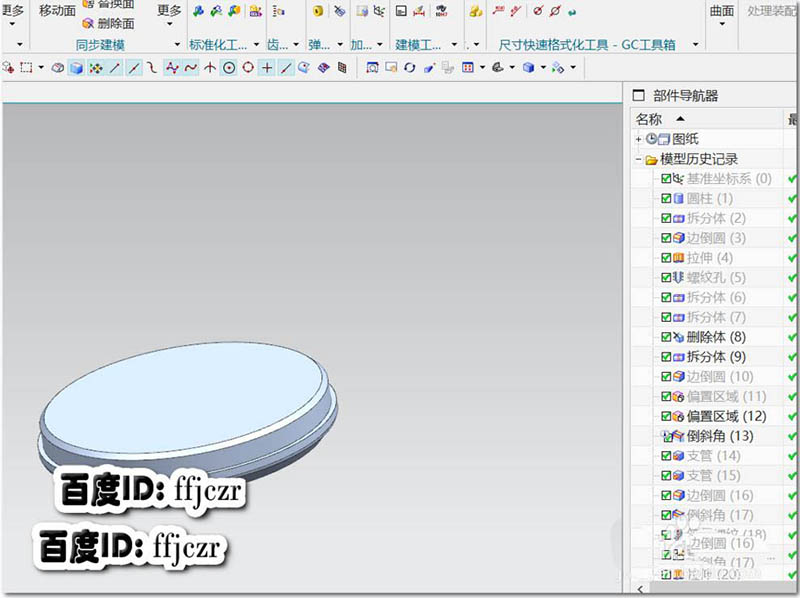

4、回到建模模式，將另外要生成工程圖的部件顯示出來；同樣其它部件要隱藏哦。

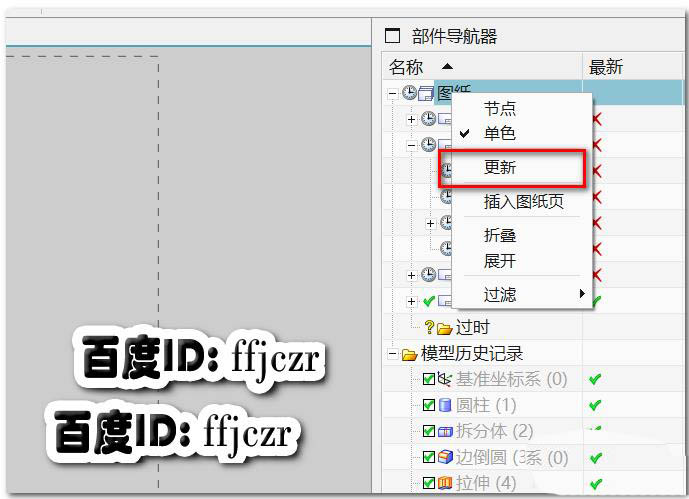

5、轉到制圖模式，這時可以看到部件導航器中第3步得到的工程圖旁邊顯示了一列交叉，這是提示要更新，但千萬不要點更新了。這是得到各部件工程圖的關鍵。

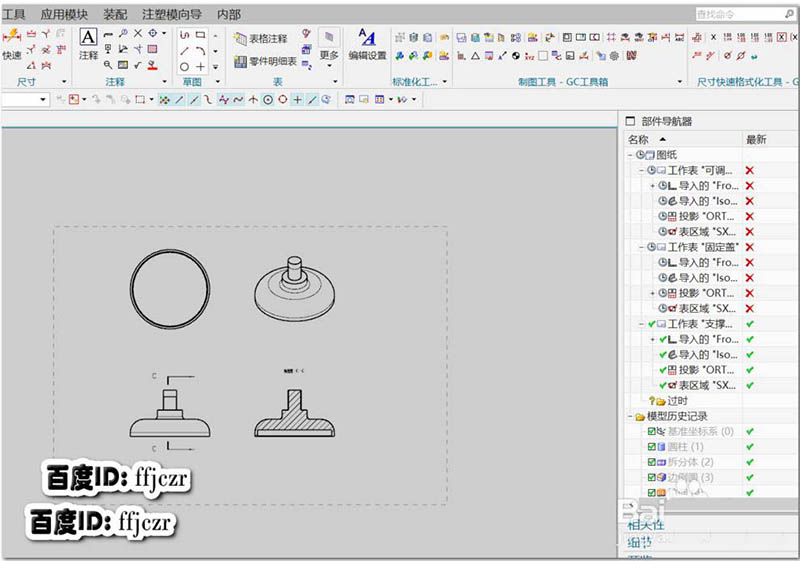

6、點選新建圖紙面，在彈出的對話框中更好相應的名稱。將部件的各視圖投影到工程圖中，進行工程圖相應的操作，得到該部件的工程圖。

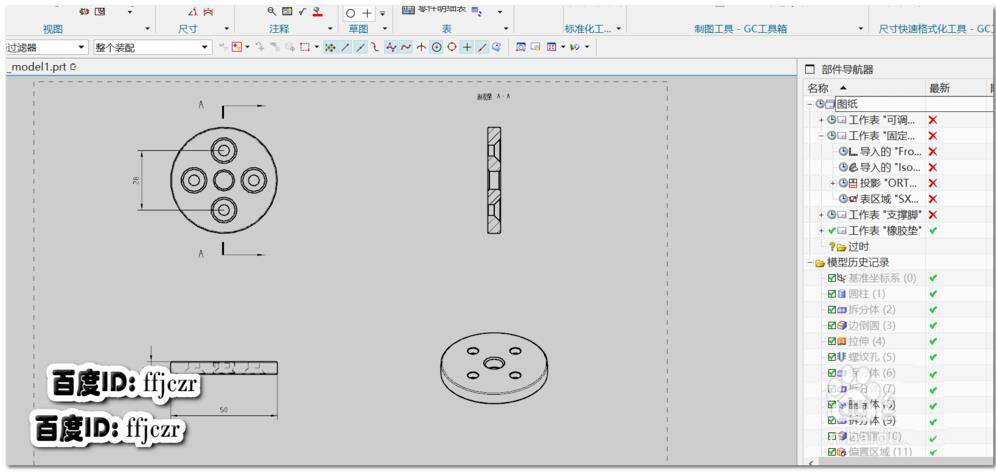

7、用同樣的方法，對余下的二個部件進行獨顯后生成工程圖。記住一定要在創建工程圖時，對相應的工程圖取好名稱。
8、想要查看部件工程圖，只要雙擊相應工程圖即可。導航器中的圖紙選項，千萬不要點更新。
以上就是UG12.0將一個模型分拆生成工程圖的教程，希望大家喜歡，請繼續關注腳本之家。
