我要評論UG10.0怎么建模木貨箱？ug10.0中想要建模木箱，該怎么創建呢？下面我們就來看看ug木箱的建模方法，很簡單，需要的朋友可以參考下
UG10.0建模木箱該怎么實現呢？下面我們就來看看ug建模木箱的教程。

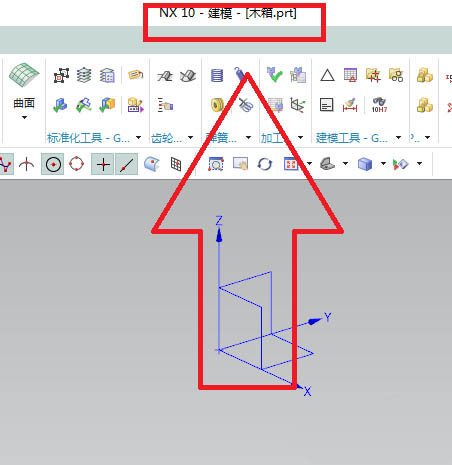

1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件，另存為“木箱”。

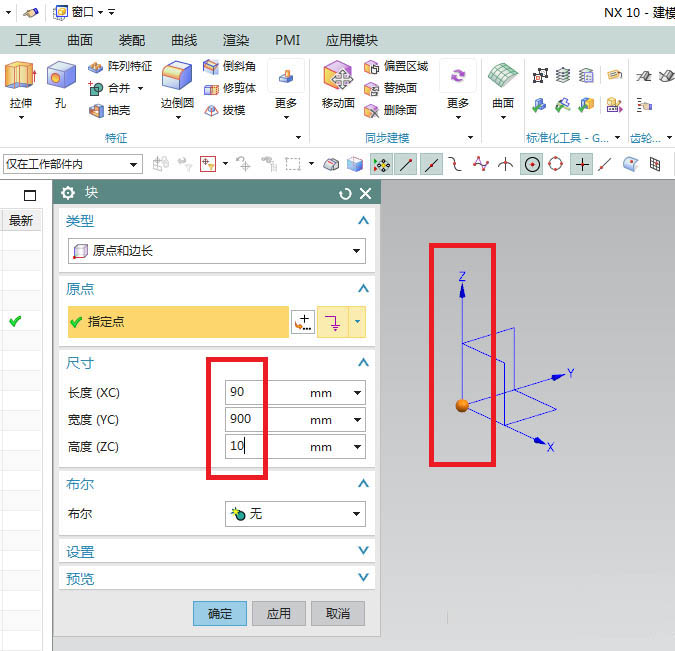

2、如下圖所示，執行【菜單——插入——設計特征——長方體】，設置尺寸：90x900x10，默認坐標原點，點擊應用，完成長木板的創建。

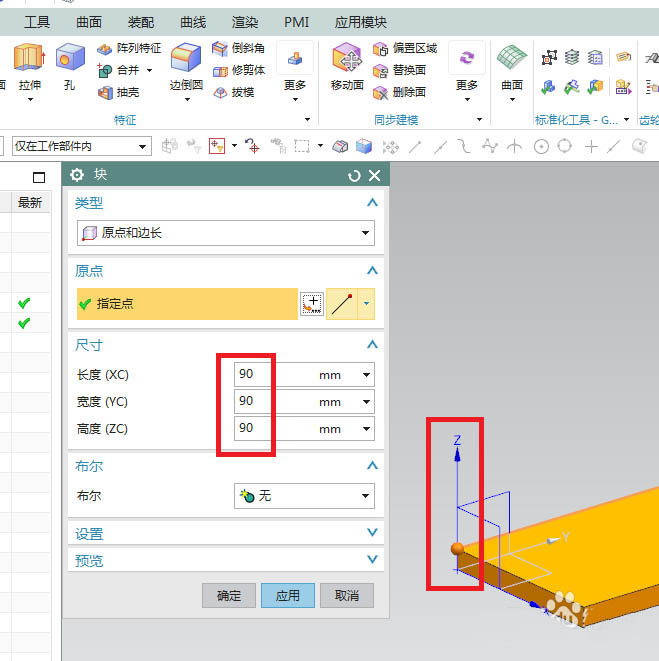

3、如下圖所示，設置尺寸：90x90x90，指定點：0,0,10，點擊確定，完成正方體的創建。

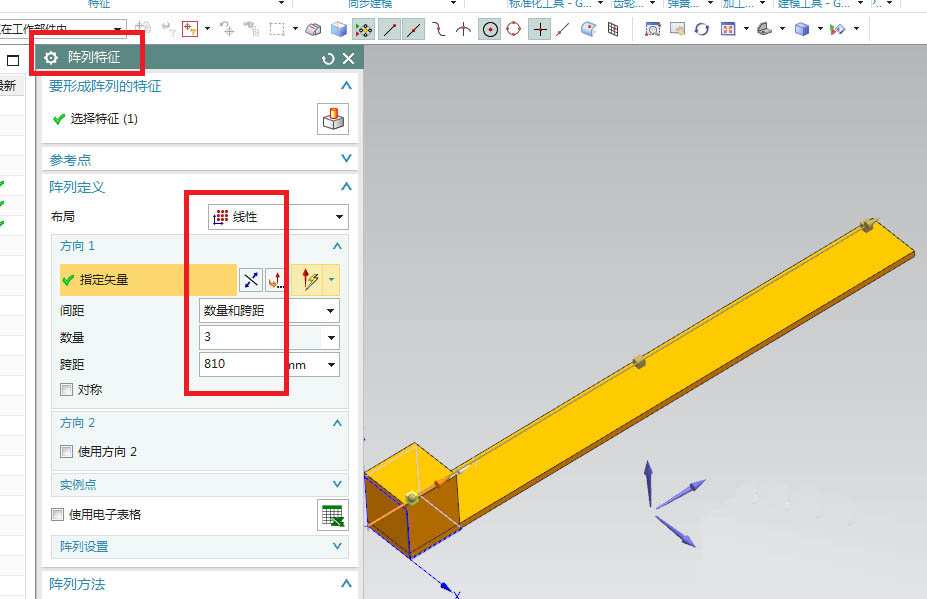

4、如下圖所示，執行【菜單——插入——關聯復制——陣列特征】，選中正方體，線性陣列，數量和跨距（數量3、跨距810），方向Y軸，點擊應用。

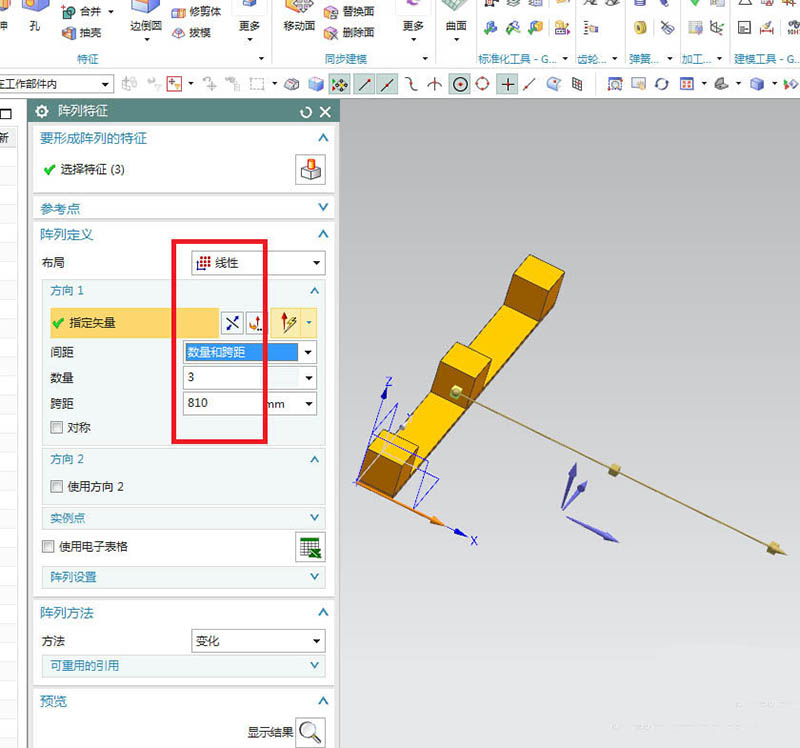

5、如下圖所示，選中所有的實體，方向選擇X軸，點擊確定。
6、如下圖所示，執行【菜單——插入——設計特征——長方體】，設置尺寸：90x90x10，指定點：0,0,100，點擊確定。

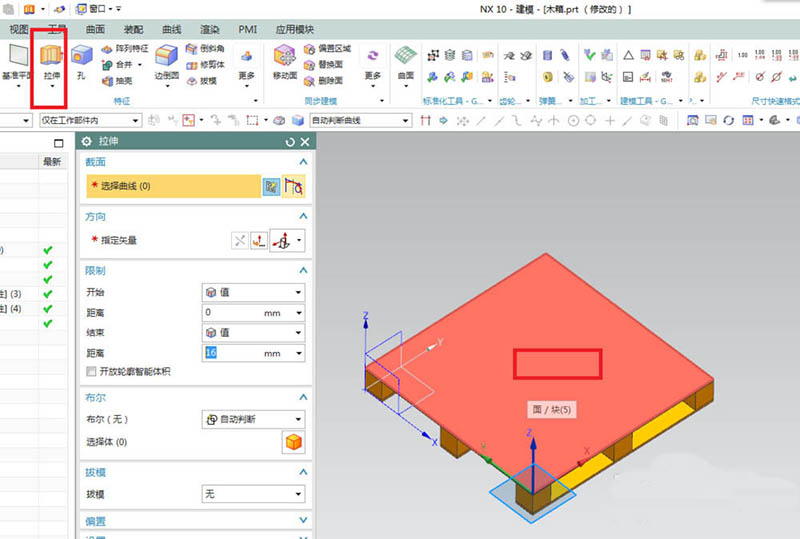

7、如下圖所示，點擊工具欄中的拉伸圖標， 點擊實體中的紅色平面。

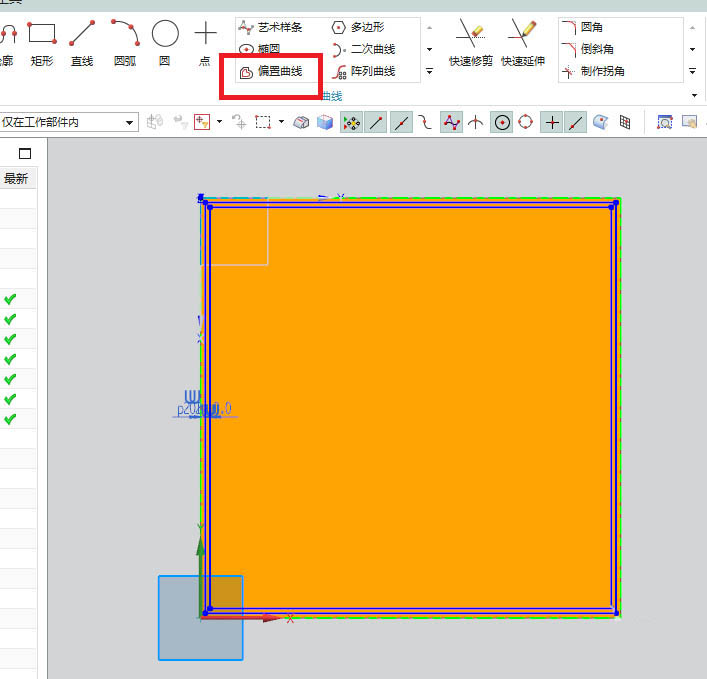

8、如下圖所示，激活偏置曲線命令，連續向內偏置兩次5，點擊完成，退出草圖。

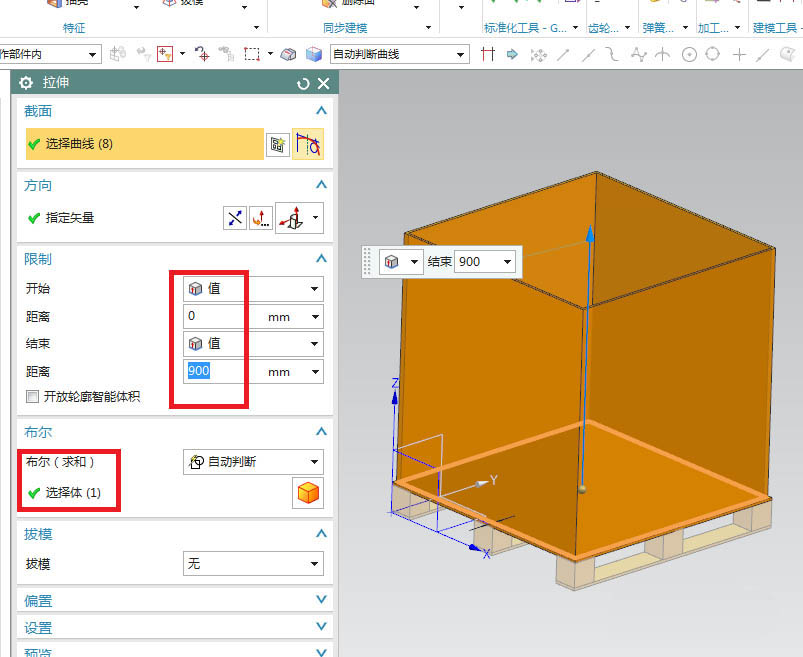

9、如下圖所示，回到拉伸對話框，設置限制：從0開始，900結束，布爾自動求和，點擊確定。

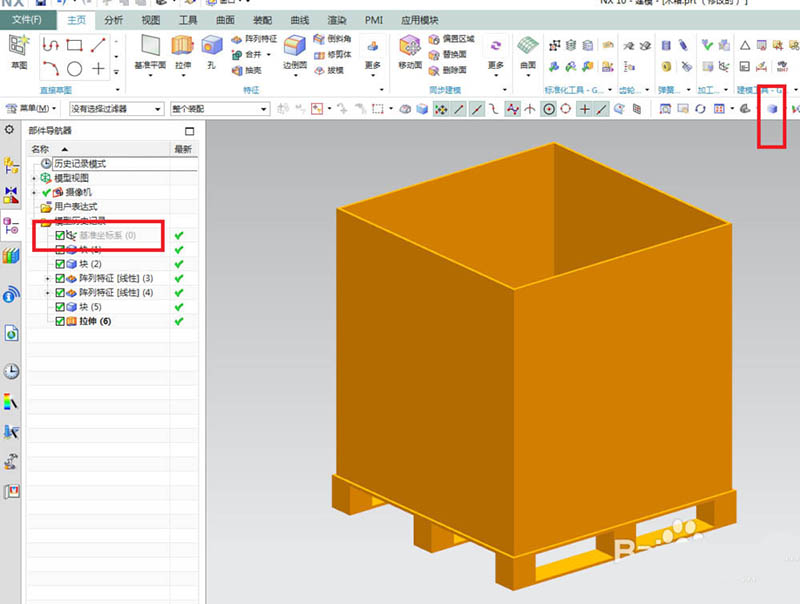

10、如下圖所示，將基準坐標系隱藏好，將顯示改成著色。
11、如下圖所示，執行【菜單——視圖——可視化——材料/紋理】，將顯示改成藝術外觀，選中所有實體，點擊一種木紋線。組合的效果就是下圖所示的了，這是筆者見過的工廠包裝中的木箱。
以上就是ug木箱的建模方法，希望大家喜歡，請繼續關注腳本之家。
