UG10.0怎么建模雪佛蘭車標? ug雪佛蘭logo的建模方法
我要評論UG10.0中想要建模雪佛蘭車標，該怎么創建呢？下面我們就來看看ug建模雪佛蘭車標的教程。

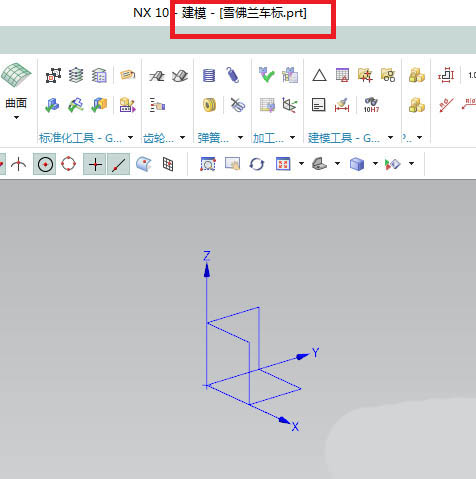

1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件，然后另存為“雪佛蘭車標”。

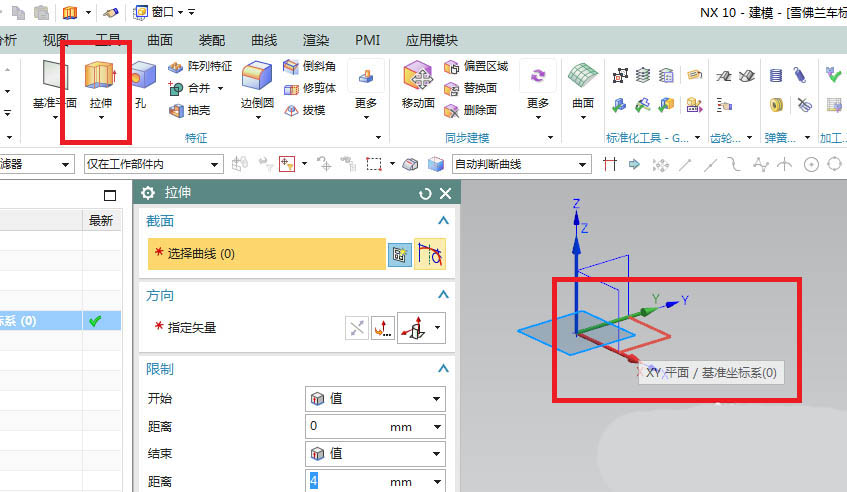

2、如下圖所示，點擊工具欄中的拉伸圖標，點擊基準坐標系中的XY平面。

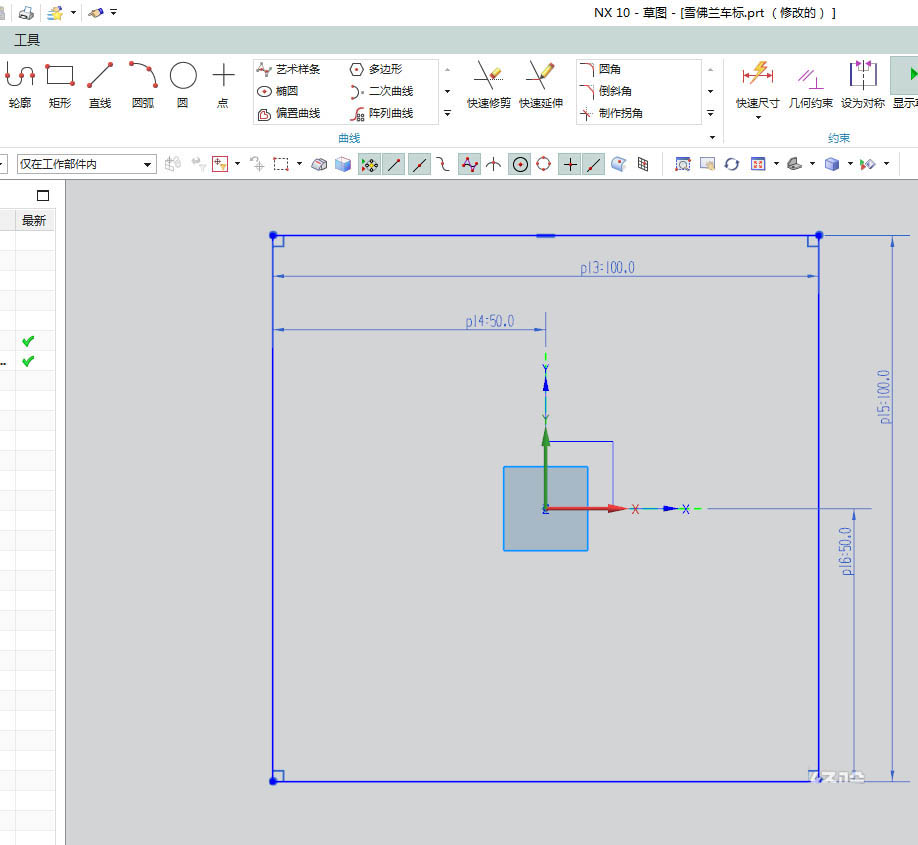

3、如下圖所示，進入草圖，激活矩形命令，畫一個矩形，雙擊修改矩形尺寸：100x100、50、50

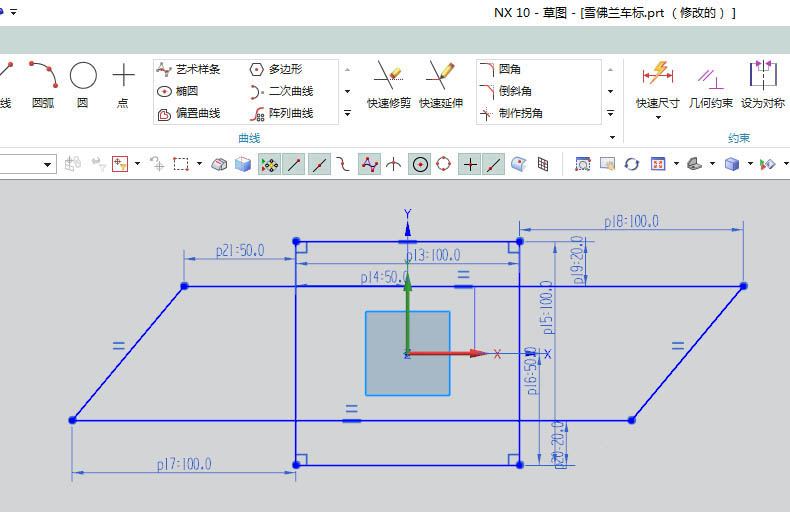

4、如下圖所示，激活輪廓命令，畫一個封閉的四邊形，添加幾何約束，形成一個平行四邊形，激活快速尺寸命令，標注尺寸，確定最后的形狀。

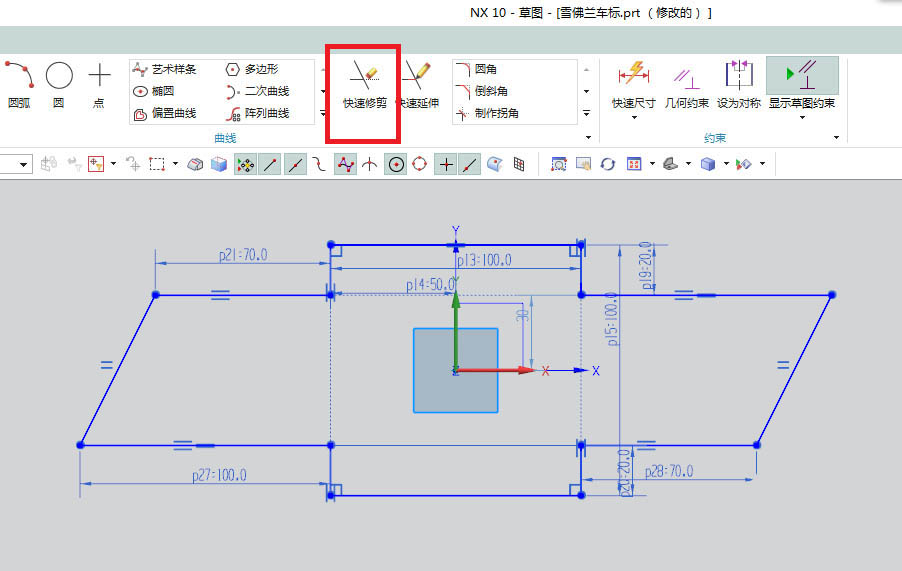

5、如下圖所示，再修改一下尺寸，確定一下形狀，然后激活快速修剪命令，將重合的部分線段修剪掉，點擊完成，退出草圖。

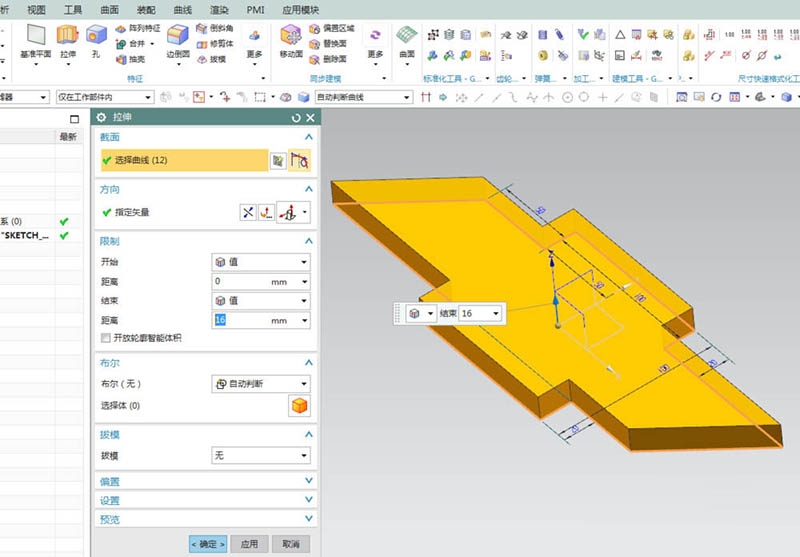

6、如下圖所示，回到拉伸對話框，設置距離：從0開始，16結束，點擊確定。

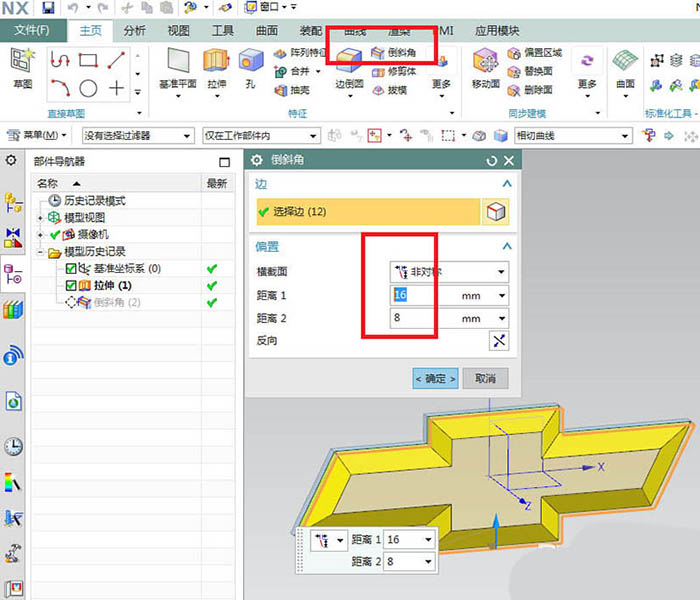

7、如下圖所示，點擊工具欄中的倒斜角命令，然后點擊實體中的邊線，設置偏置橫截面為“非對稱”，距離1為16，距離2為8，點擊確定

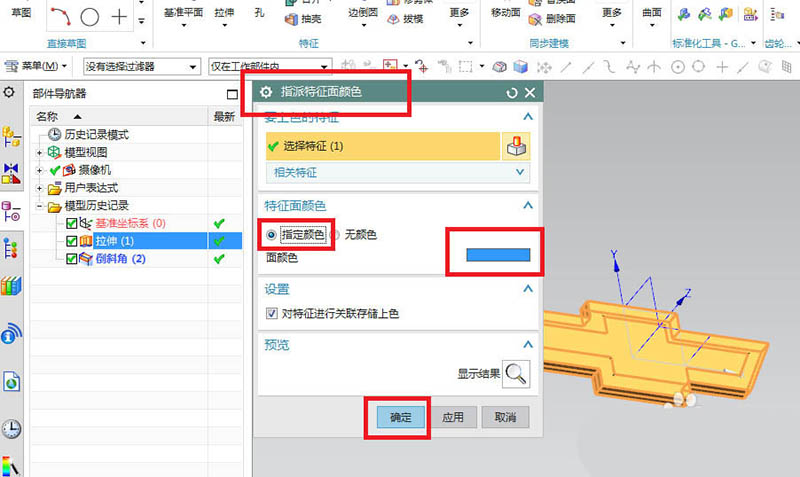

8、如下圖所示，選中拉伸特征，指定特征顏色，選定顏色，點擊確定。

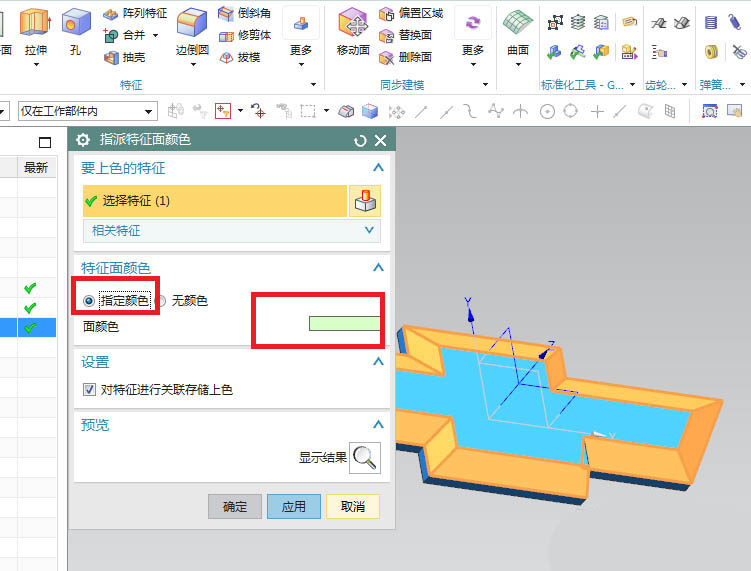

9、如下圖所示，選中倒斜角特征，指派特征顏色，指定顏色，點擊確定。

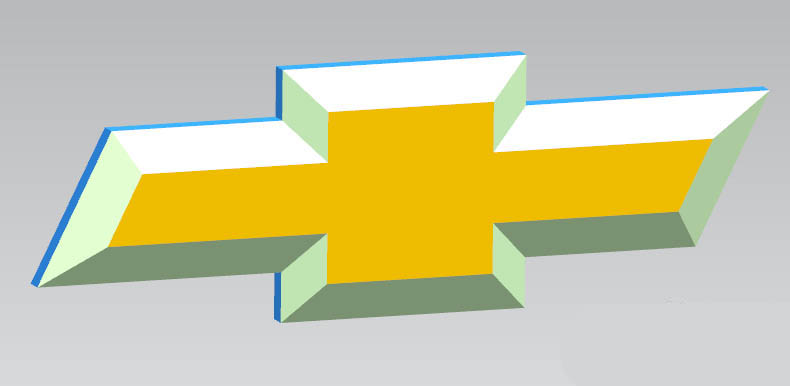

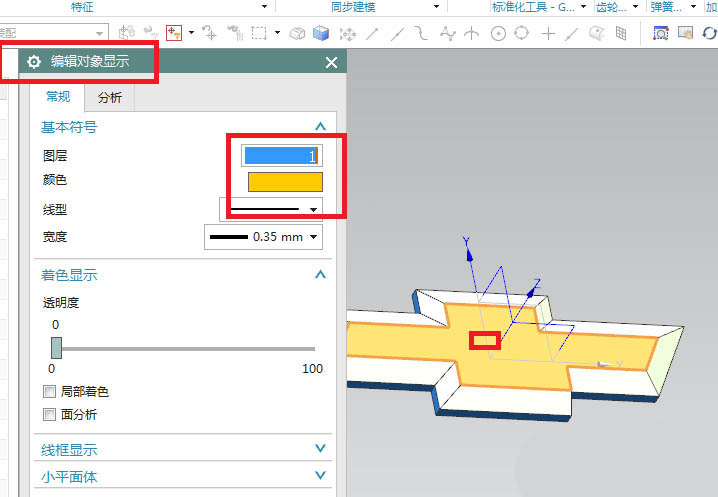

10、如下圖所示，選中實體的上平面，點擊“編輯對象顯示”，指定顏色為黃色，點擊確定。

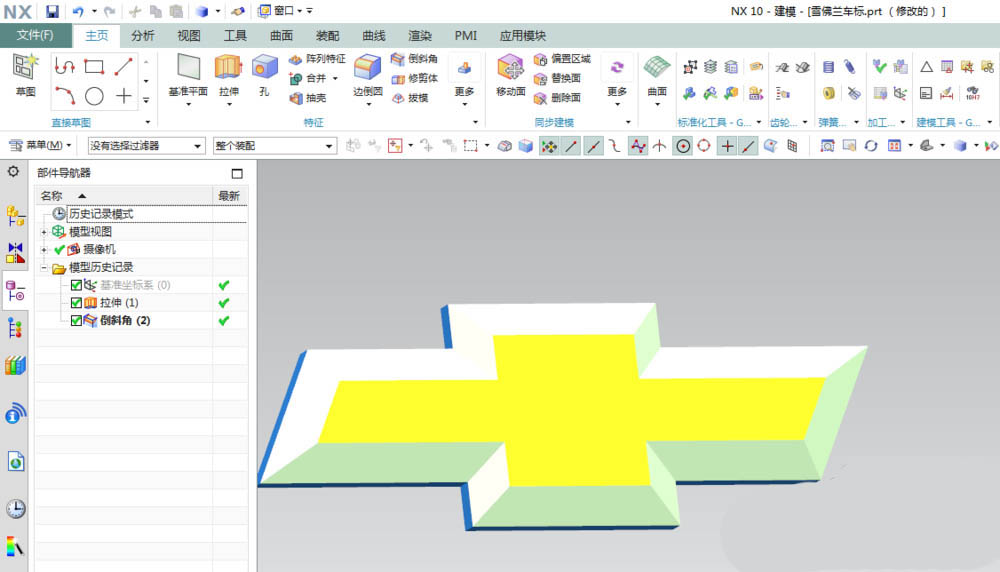

11、如下圖所示，隱藏基準坐標系，將顯示改成著色。
以上就是ug雪佛蘭logo的建模方法，希望大家喜歡，請繼續關注腳本之家。
