中望結構2022是中望整個系列推出的最新版本，它是專業的結構設計繪圖軟件，同時也是基于業內知名的“中望CAD”平臺而研發推出，它最大的優勢就在于可以借助該CAD平臺強大的核心技術，比如：內置的三維幾何建模內核，能夠幫助用戶輕松進行混合建模，同時該軟件的制圖標準完全是符合國家以及行業的規范，并且還支持參數化輸入，為用戶提供智能便捷的結構符號、結構查詢、尺寸文字、圖框以及計算等專業繪圖工具，從而就能夠大幅提高工程師設計、計算效率和精度，因此確保設計成果質量達標。除此之外，在中望結構2022中還內置了兩套設計體系，并且在設計期間用戶也是可以進行自由的切換，還可同時進行設計，完全是互不干擾的，這無疑是可以大大的提高設計效率！

軟件亮點

1、提供豐富的參數化設置功能，可以在繪圖前直接設置，從而提高設計效率。

2、提供完整的鋼筋草圖和編輯工具。

3、完全集成中網建筑的基本繪圖功能，可以繪制網格、墻、梁等，實現一個軟件、兩套系統。

4、根據混凝土結構設計及國家相關規定要求設計，確保項目順利驗收。

5、提供豐富的鋼筋混凝土計算功能。

中望結構2022安裝使用教程

一、安裝教程

1、在本站下載軟件壓縮包，解壓得；

2、雙擊“Zwjg2022_CHS.msi”開始安裝；

3、選擇安裝位置；

4、安裝完成。

二、使用教程

1、此處以新建文件夾為例，創建一個新的文件夾并將其命名為ZWSOFT，然后在該文件夾中創建構件類型名稱的*.Z3文件，新構件的標準以及類型名稱將在結構構件命令對話框中顯示。

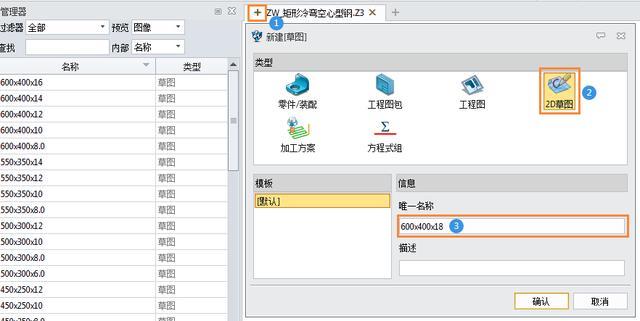

2、打開所需的構件類型Z3文件，此處以ZW_矩形冷彎空心型鋼.Z3為例，點擊圖中序號1所示加號，在新建對話框中點擊“2D草圖”（序號2），“唯一命名”處以新構件規格命名（序號3），如600x400x18。

3、點擊確認進入草圖繪制環境，繪制新構件的截?cái)嗝嫘螤睢?/p>

4、繪制結束點擊圖示左上角的“退出”按鈕，即可看到新建的結構構件型號，切換預覽設置為圖像，可看到該構件截?cái)嗝嫘螤睿鐖D7所示。點擊“保存”并關閉該Z3文件。

5、新建“零件/裝配”文件，點擊“結構構件”命令，則可在“ZWSOFT”標準的“ZW_矩形冷彎空心型鋼”類型中，看到“600x400x18”的規格。

軟件特色1、兼容建筑模塊，滿足基礎繪圖需求

無縫集成中望建筑的基本繪圖功能，可直接進行軸網、墻體、梁等的繪制，實現一個軟件，兩套系統，大幅縮短繪圖時間，提高設計效率。

2、參數化設置豐富靈活，讓設計得心應手

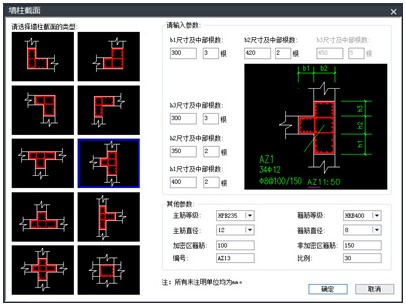

繪圖前即可直接自由設置鋼筋間距符號、點鋼筋直徑、直鋼筋寬度、保護層厚度等多種參數，符合設計師使用習慣， 操作更得心應手。

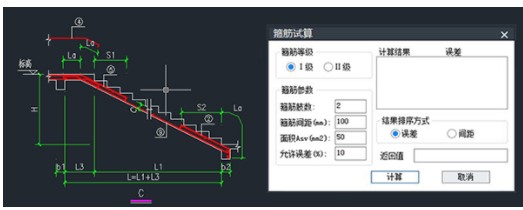

3、強大的繪制和編輯工具，快捷完成鋼筋設計

采用實時預覽方式進行鋼筋繪制，自動生成標注，并提供豐富的鋼筋編輯及計算工具，鋼筋繪制和編輯更專業、更高效。

4、砼結構設計標準規范，確保項目順利驗收

采用國家規范的施工圖繪圖方法，與建設部頒布實施的制圖規則保持一致，同時兼顧設計師的傳統繪圖習慣，確保設計項目質量達標。

5、專業精準計算，提升設計效率及精度

具備完善的鋼砼計算功能，完全取代手工計算，簡化繁瑣操作；抗震類的安全計算符合建筑抗震設計規范，提高工程師計算效率及設計精度。

軟件功能

1、文件操作

中望結構仿真軟件2022提供文件創建、打開以及保存等相關操作命令調用按鈕。

2、圖紙打印

提供打印和打印預覽功能調用按鈕。

3、查看放棄和重做歷史記錄

顯示用于重做和放棄操作的選項，通過重做和放棄按鈕右側的下拉箭頭，可以查看重做和放棄的歷史記錄。

4、幫助

顯示聯機幫助信息窗口。

使用快速訪問工具欄用戶可以根據需要或者個人使用習慣，將命令添加到快速訪問工具欄或從快速訪問工具欄刪除命令。

5、將命令添加到快速訪問工具欄

1.依次單擊“管理”選項卡 »“自定義”面板 »“用戶界面”。

2.在“自定義用戶界面“的“所有文件中的自定義設置”面板中，將自定義文件樹展開至當前正在使用的“快速訪問工具欄”項目。

3.從“命令列表”中，選擇要添加的命令， 并拖動到“快速訪問工具欄”中要添加命令的位置。

4.在“特性”面板中修改已添加命令的屬性。

5.單擊“應用”。

6、從快速訪問工具欄中刪除命令

1.依次單擊“管理”選項卡 »“自定義”面板 »“用戶界面”。

2.在“自定義用戶界面“的“所有文件中的自定義設置”面板中，將自定義文件樹展開至當前正在使用的“快速訪問工具欄”項目。

3.選擇要?jiǎng)h除的命令，單擊鼠標右鍵并選擇“刪除”。

4.單擊“應用”。

7、經典菜單欄和快捷菜單

經典菜單欄

經典菜單欄是“ZWCAD”工作空間的命令訪問形式，用戶可通過以下方式展開菜單欄的下拉列表：

使用鼠標單擊菜單名稱

按 。例如，按下組合鍵打開“編輯”菜單。

展開菜單后，可單擊鼠標左鍵點選菜單項；也可按上（↑）、下（↓）箭頭鍵高亮選擇菜單項，然后按 Enter 鍵。使用左（←）、右（→）箭頭鍵還可展開或收攏選中菜單項的擴展菜單。

經典菜單欄可以通過自定義用戶界面編輯器進行自定義。

快捷菜單

快捷菜單提供對當前動作相關命令的快捷訪問方式。為了加快對當前操作相關命令的訪問，用戶可以在命令執行過程中，單擊鼠標右鍵，通過快捷菜單加快訪問速度。例如：在繪圖區域按 ，顯示對象捕捉菜單。

在不同的命令執行過程中單擊鼠標右鍵，彈出快捷菜單中的選項也不相同。快捷菜單中一般包含已執行命令的歷史記錄，確認和取消，復制和粘貼選項以及放棄和重做等內容。用戶可以使用自定義用戶界面編輯器來自定義各種命令模式下的快捷菜單。

通過啟用右鍵單擊計時器，不僅可以使用右鍵單擊打開快捷菜單，還可以用以獲得與按下 ENTER 鍵相同的效果。

8、關閉繪圖區域快捷菜單

1、單擊應用程序按鈕，然后單擊“選項” 按鈕。

2、在“選項”對話框中，切換到“用戶系統配置”選項卡；

3、清除“Windows標準”下的“繪圖區域中使用快捷菜單”選項。

4、單擊“應用”。

9、工具欄

工具欄中列出了常用命令的啟動按鈕。

當將鼠標或其他定點設備移動到工具欄按鈕上時，將顯示按鈕名稱。系統變量 TOOLTIPS 控制是否顯示工具欄提示。

“ZWCAD 經典”工作空間中默認顯示以下工具欄：

“標準”工具欄

“樣式”工具欄

“圖層”工具欄

“對象特性”工具欄

“繪圖”工具欄

“修改”工具欄

工具欄可以是浮動的或是固定的。浮動工具欄可拖動到屏幕中任意位置，然后將其固定。固定工具欄吸附在繪圖區域邊界處，也可以在邊界處移動或?qū)⑵涔潭ā?/p>

工具欄在所有工作空間中均可以使用，用戶可以通過 CUI 命令自定義工具欄。

10、顯示工具欄

1、執行 TOOLBAR 命令，打開“定制工具欄”對話框。

2、在“工具欄”列表中，勾選要顯示的工具欄名稱。

3、單擊“確定”。

11、隱藏工具欄

可以使用以下方式隱藏工具欄：

單擊工具欄右上角關閉按鈕。

選擇任意工具欄，單擊鼠標右鍵，在“ZWCAD”擴展菜單中取消勾選要隱藏的工具欄。

執行 TOOLBAR 命令，打開“定制工具欄“對話框。在“工具欄”列表中取消勾選已顯示的工具欄名稱。

12、命令窗口

命令窗口用于輸入命令以及顯示正在執行的命令和顯示提示信息。

默認情況下，命令窗口固定顯示在繪圖區域底部邊界處。用戶可以拖曳命令窗口改變其位置和大小。

浮動命令窗口可移動到屏幕任意位置，拖曳窗口邊框，可調整窗口大小，改變文字顯示行數。雙擊命令窗口右側標題欄，可重新將命令窗口固定在繪圖區域底部或頂部邊界處。

13、固定命令窗口

命令窗口可以固定顯示在繪圖區域的上方或下方，固定顯示的命令窗口與繪圖區域等寬。

14、浮動命令窗口

浮動命令窗口可以顯示在屏幕的任意位置，用戶可以調整浮動窗口的寬度和高度，并且可以通過鼠標右鍵菜單調整浮動窗口的透明度。

15、調整命令窗口的尺寸

對于浮動窗口，可以通過拖動命令窗口的邊框以調整其寬度和高度；對于固定窗口，可以通過拖動命令窗口與繪圖區域的分隔條（命令窗口的頂部或底部邊框）來調整其高度。

16、顯示和隱藏命令窗口

通過以下方式顯示或隱藏命令窗口：

在功能區依次單擊“工具”選項卡 »“選項板”面板 »“命令行”。

在菜單欄依次單擊“工具 » 命令行”；

在命令窗口執行 COMMANDLINE 顯示命令窗口， 或執行 COMMANDLINEHIDE 命令隱藏命令窗口；

按 組合鍵。

17、文本窗口

按 F2 鍵以打開關閉文本窗口。用戶可以在文本窗口內查看已執行的命令的記錄，并可以對這些記錄執行復制粘貼操作。

18、狀態欄

狀態欄顯示或設置當前的繪圖狀態。

狀態欄顯示了當前光標的坐標，當前是否啟用了捕捉模式、柵格顯示、正交模式、極軸追蹤、對象捕捉、對象捕捉追蹤、動態UCS、以及動態輸入等功能，以及是否顯示線寬和當前繪圖空間等信息。

狀態欄上顯示的按鈕，均屬于開/關式按鈕，即單擊按鈕則啟動該功能，再次單擊則關閉該功能。對于某些工具，可以通過單擊鼠標右鍵來對其進行設置。

19、坐標

顯示當前光標的坐標。

單擊按鈕切換是否開啟坐標實時顯示。當關閉坐標實時顯示時，則僅在拾取點時，顯示指定點的坐標。

在按鈕上單擊鼠標右鍵，可以選擇要顯示的坐標類型：

相對：顯示相對于上一個指定點的坐標。該選項僅在需要指定多個點且已指定點的情況下可用。

絕對：顯示相對于當前 UCS 的坐標。

20、捕捉模式

單擊該按鈕可以打開或關閉捕捉功能。開啟捕捉模式則光標僅能在設置的“捕捉間距”上進行移動。

在按鈕上單擊鼠標右鍵，可以選擇是開啟柵格捕捉還是極軸捕捉，也可以進行柵格和捕捉設置。
