reZonator是一款非常好用的俄羅斯人開發的免費軟件,可以實現簡單的高速光束傳輸模擬,計算高斯光束參數,與Zemax類似,但是功能單一,偏向物理光學,比較適合簡單模擬高斯光束的光斑大小情況，感興趣的朋友不要錯過了。

相關介紹

通常情形,激光諧振腔發出的基模輻射場,其橫截面的振幅分布遵守高斯函數,故稱高斯光束,

關于光斑大小的查詢,其實問的就是光斑的束腰直徑或束腰半徑,束腰,是指高斯光絕對平行傳輸?shù)牡胤?半徑,是指在高斯光的橫截面考察,以最大振幅處為原點,振幅下降到原點處的0.36788倍,也就是1/e倍的地方,由于高斯光關于原點對稱,所以1/e的地方形成一個圓,該圓的半徑,就是光斑在此橫截面的半徑;如果取束腰處的橫截面來考察,此時的半徑,即是束腰半徑,沿著光斑前進,各處的半徑的包絡線是一個雙曲面,該雙曲面有漸近線,高斯光束的傳輸特性,是在遠處沿傳播方向成特定角度擴散,該角度即是光束的遠場發散角,也就是一對漸近線的夾角,它與波長成正比,與其束腰半徑成反比,故而,束腰半徑越小,光斑發散越快;束腰半徑越大,光斑發散越慢。

我們用感光片可以看到,在近距離時,準直器發出的光在一定范圍內近似成平行光,距離稍遠,光斑逐漸發散,亮點變?nèi)踝兇?可是從光纖出來的光,很快就發散;這是因?yàn)?準直器的光斑直徑大約有400微米,而光纖的光斑直徑不到10微米,同時,對于準直器最大工作距離的定義,往往可理解為該準直器輸出光斑的共焦參數,該參數與光斑束腰半徑平方成正比,與波長成反比,計算式是：3.1415926*束腰半徑*束腰半徑/波長,所以要做成長工作距離(意味著在更長的傳輸距離里高斯光束仍近似成平行光)的準直器,必然要把光斑做大,透鏡相應要加長加粗。

下載安裝

在本站下載好安裝包后點擊exe

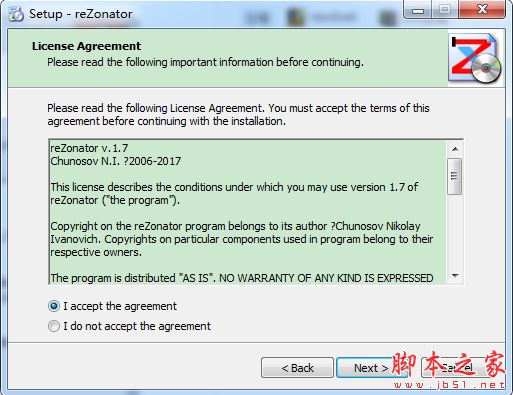

點擊下一步進行安裝

點擊next進行下一步

選擇好安裝后點擊next

選擇好驅動后進行安裝

點擊next進行下一步

等待安裝完成

小編點評

reZonator是個實現簡單的高速光束傳輸模擬,計算高斯光束參數的軟件,偏向物理光學,比較適合簡單模擬高斯光束的光斑大小情況。reZonator可以把晶體設置成透鏡有需要的用戶快來下載使用吧。
