CAD剖面精靈(英文名稱SectionGenius)是一款專業的繪制地質剖面、鉆孔資料編制剖面圖的cad剖面圖軟件，該軟件基于AutoCAD運行，能夠自動/手動地在三維/二維地形圖上切取地形剖面，獲得剖面線上各點的儲多相關信息。通過剖面精靈，用戶可以手工判讀的方式來獲得剖面的平距、高程，或者更原始的方法將圖形打印出來，用直尺量測剖面的平距高程，極大的提高了技術人員的工作效率。而對于獲取的數據，CAD剖面精靈采用了數據庫技術進行存儲（本軟件內置數據庫引擎，不需要額外安裝數據庫訪問組件），可以方便的進行剖面數據的排序、檢索、統計工作，適用于地質工作人員使用，歡迎免費下載。


基本介紹

CAD剖面精靈基于AutoCAD運行，能自動/手動地在三維/二維地形圖上切取地形剖面，獲得剖面線上各點的儲多相關信息，如坐標、高程、間距、累距、各段剖面線的方位角和剖面方向等等，對于獲取的數據，程序采用了數據庫技術進行存儲（本軟件內置數據庫引擎，不需要額外安裝數據庫訪問組件），可以方便的進行剖面數據的排序、檢索、統計工作。并且程序支持用戶自定義各剖面點的類型，并在繪成的剖面圖中用單獨的圖層標示出來（如特殊地物點、地質點、剖面交點等等）。

使用方法

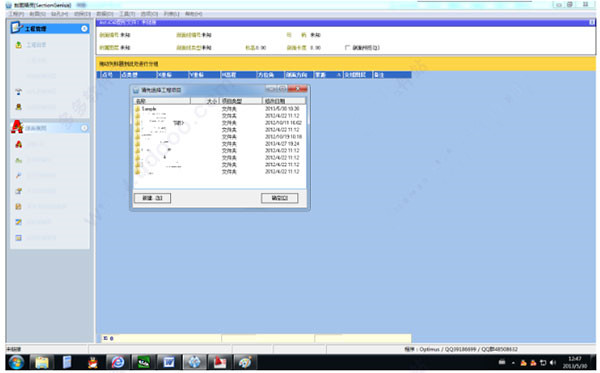

1.啟動剖面精靈，點擊“工程目錄”按鈕或工程菜單，選擇工程目錄。工程目錄存放于程序目錄的DATA目錄下。程序界面如圖所示：

2.啟動AutoCAD，打開dwg文件。在剖面精靈中點擊“鏈接CAD”，程序出現揭示框：

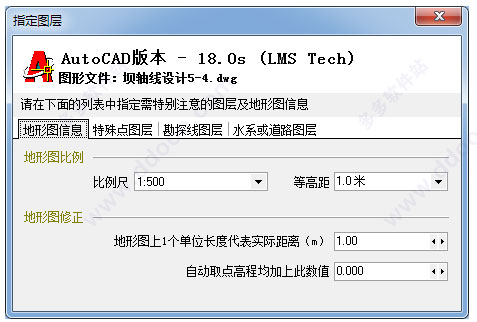

3.選擇好比例尺、特殊點圖層、勘探線圖層及水系道路等圖層后，關閉對話框。

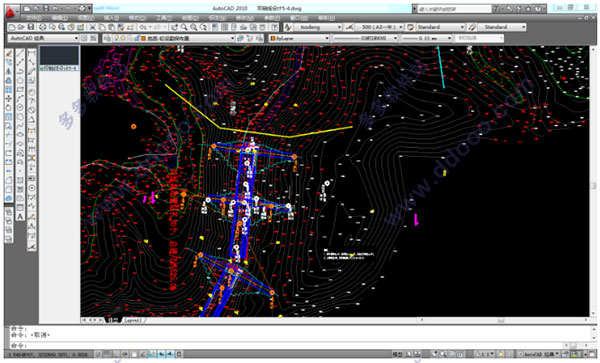

4.在剖面精靈中點擊“選擇剖面圖”，程序自動切換到CAD中，選擇需要切取的剖面線（Line或Pline線型）。選好剖面線后，以如下CAD圖中的粗黃線為例，程序自動獲取該剖面線的信息。

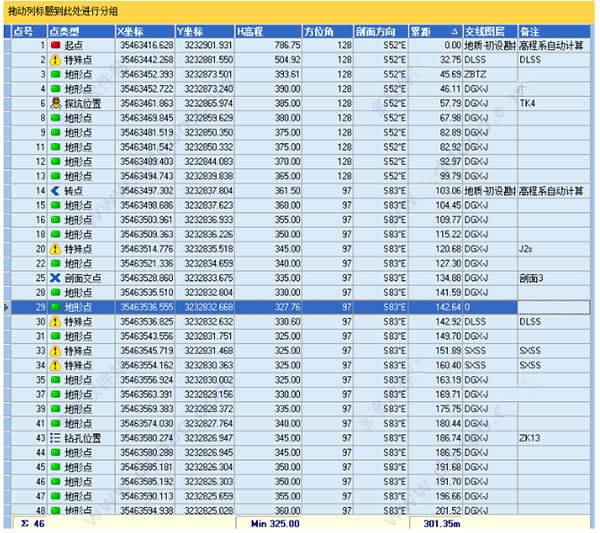

5.在剖面精靈中點擊“自動切取剖面”，程序?qū)⒆詣釉贑AD中切取剖面，并生成剖面線數據列表。

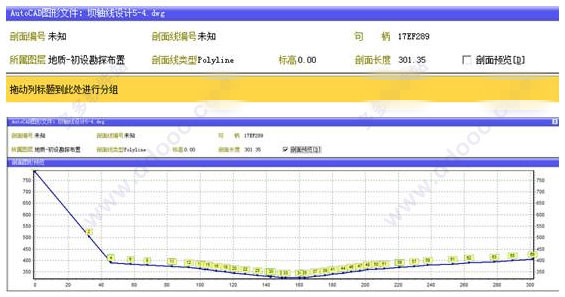

6.在剖面精靈中勾選“剖面預覽”，可在程序中預覽剖面形狀，并對不高程不合理的點進行修改或刪除。

7.檢查無誤后，在數據列表中指定鉆孔點、地質點等特殊點，便于在剖面圖中標示出來。鉆孔和動探點可事先在剖面精靈中生成。

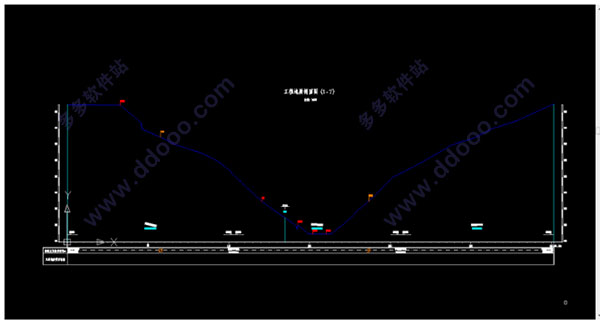

8.檢查無誤后，在點“繪制剖面圖”按鈕，設置好繪圖格式及比例，程序自動生成剖面圖。

更新日志

CAD剖面精靈v2.4.2更新日志
①新增中國工程建設標準化協會標準《巖土工程勘察報告編制標準CECS99:98》中的剖面格式。
②更新了原來軟件中不能對鉆孔間距離進行標注的問題。
③修正了程序不能使用Line線做剖面線的錯誤。
④修正了程序中沒有轉折點就不能統計、繪制折線剖面分段的錯誤，更新后的程序根據方位角進行剖面分段。
⑤修正了在使用雙核CPU時程序不能正常注冊的錯誤。

特別說明

由于版本問題，剖面精靈破解版已經替換為官方免費版，請支持正版。
