筋斗切剖面是一款基于AutoCAD平臺的切剖面軟件，支持自動采集剖面線與地形圖的交點數據，獲取等高線間距與高程值，也可以手動輸入等高線高程值并生成相應的剖面圖，是一款非常好用的切剖面軟件。

筋斗切剖面主要特點

1、非?？旖莸那衅拭孳浖?。
2、軟件自動采集剖面切線與地形線的交點，生成完整的剖面圖，含有坐標軸等數據；
3、等高線高程未賦值時，應手動輸入修改高程值，在修改過程中，軟件將自動標識相應的交點位置；
4、支持CAD2007-2016（32位與64位），系統winXP至win10。

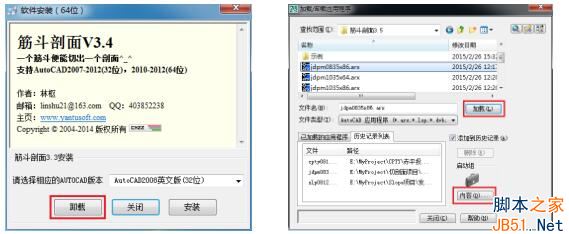

筋斗切剖面安裝方法

1、安裝過之前版本的用戶，請運行之前版本的“安裝.exe”卸載之前的版本，點擊卸載即可。

2、安裝方法1：在 CAD 命令行輸入“ap”加載應用程序，出現“加載/卸載應用程序”界面，選擇相應的 ARX 文件加載。如果要每次啟動 CAD 自動加載程序，可把 ARX 文件加到啟動組。

3、安裝方法2：直接拖動相應的 arx 文件到 CAD 界面，就可完成加載。加載完后，在 CAD 菜單右側會添加一個菜單項“ 言土軟件”，選擇點擊“ 筋斗剖面”即可打開軟件；如果是 CAD2009 以后的版本，只在 AutoCAD經典界面才會出現相應的菜單，可直接輸入“jdpm”打開界面。

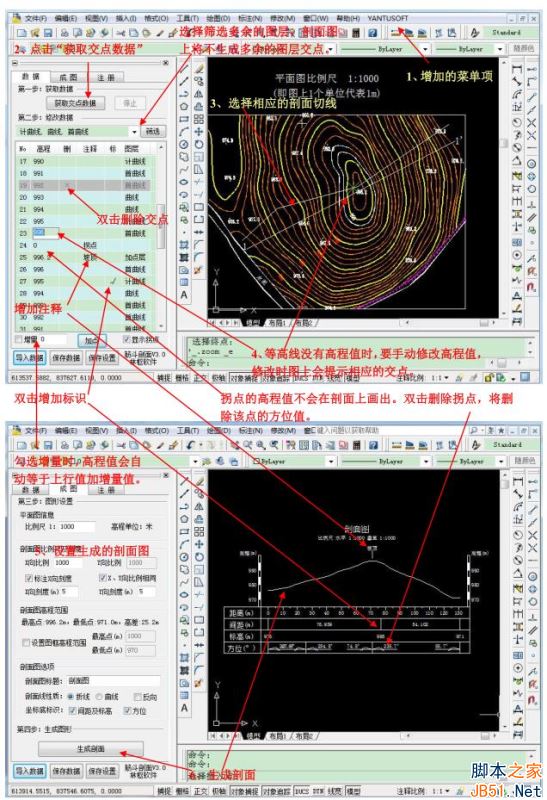

筋斗切剖面使用說明

1、首先要準備一張有等高線的地形平面圖，并在你要生成剖面的位置畫條剖面切線，比如“示例”目錄里的“示例.dwg”文件，點擊“筋斗剖面” 或輸入命令“jdpm”，出現軟件界面。

2、第一步：點擊“獲取交點數據”，選擇相應的剖面切線；

3、第二步：修改相應的交點高程，或雙擊刪除多余的點，或增加注釋，或雙擊增加標記。

4、第三步：設置生成的剖面圖。

5、第四步：點擊“生成剖面”，選擇合適位置生成平面圖，結束！

筋斗切剖面使用提示

1、軟件界面位置默認靠左側，可用鼠標把它拖到靠右側，或在中間任意位置。

2、當?shù)匦尉€沒有高程值時，需要大量輸入高程值時，可利用軟件圖層“篩選”功能把其它非等高線圖層關閉，再配合“增量”功能與鍵盤上下鍵，可快速賦值。

3、如果需要增加剖面圖標尺的上下長度，可在“設置剖面圖高程范圍”，增加最高點值或減少最低點值。

4、可用命令“jdpm”調出軟件界面。
