Solidworks是一款非常好用的三維建模軟件，可以用來機械設計，可以用來制造開發，也可以用來仿真模擬，今天我們就來學習如何用Solidworks軟件三維建造一個畫筆的模型。

SolidWorks 2022 SP0-5.0 Full Premium 中文完美破解版(附激活補丁+教程) 64位

• 類型：3D制作類
• 大?。?/span>16.0GB
• 語言：簡體中文
• 時間：2022-11-01

查看詳情

首先我們打開Solidworks軟件，我安裝的是Solidworks2014版本，如圖：

然后我們單擊上面的“新建”，在彈出來的對話框中選擇“零件”，點擊確認，如圖：

打開Solidworks界面，右鍵單擊左側的“上視基準面”，在彈出來的下拉菜單中，選擇草圖繪制，如圖：

在草圖繪制界面，我們用草圖繪制出下圖所示的圖形，并用智能尺寸標注好尺寸，使圖形完全定義。

草圖繪制好后，在“特征”里單擊“旋轉”，在出現的設置里面輸入?yún)?shù)，如圖：

在“特征”里單擊“參考面”，在出現的設置里面輸入?yún)?shù)，建出基準面1，如圖：

在“特征”里單擊“參考面”，在出現的設置里面輸入?yún)?shù)，建出基準面2，如圖：

選擇頂面，在草圖繪制界面，我們用草圖繪制出下圖所示的圖形，如圖。

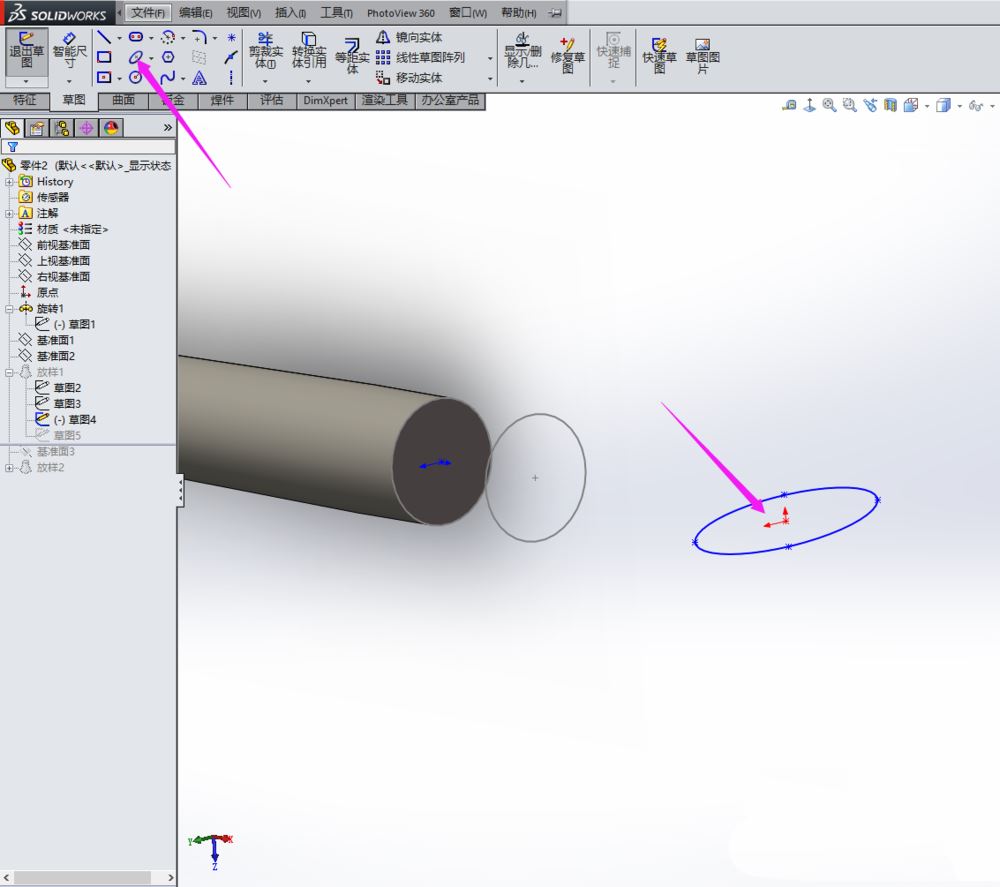

選擇基準面1，在草圖繪制界面，我們用草圖繪制出下圖所示的圖形，如圖。

選擇基準面2，在草圖繪制界面，我們用草圖繪制出下圖所示的圖形，如圖。

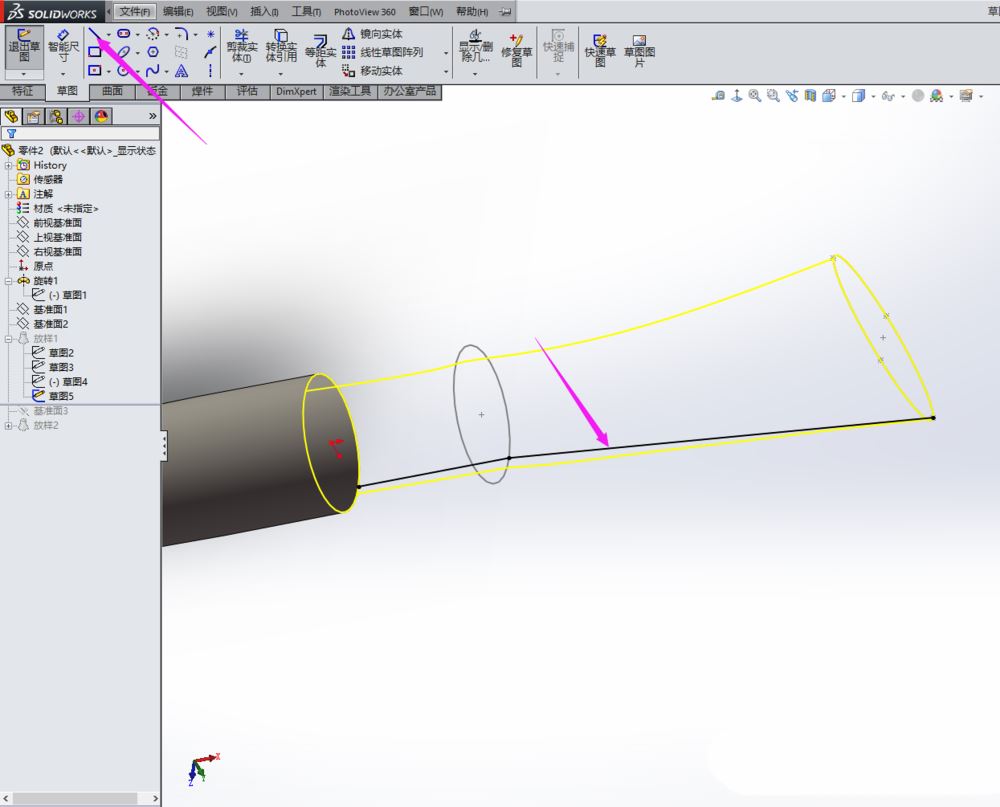

選擇上視基準面，在草圖繪制界面，我們用草圖繪制出下圖所示的圖形，如圖。

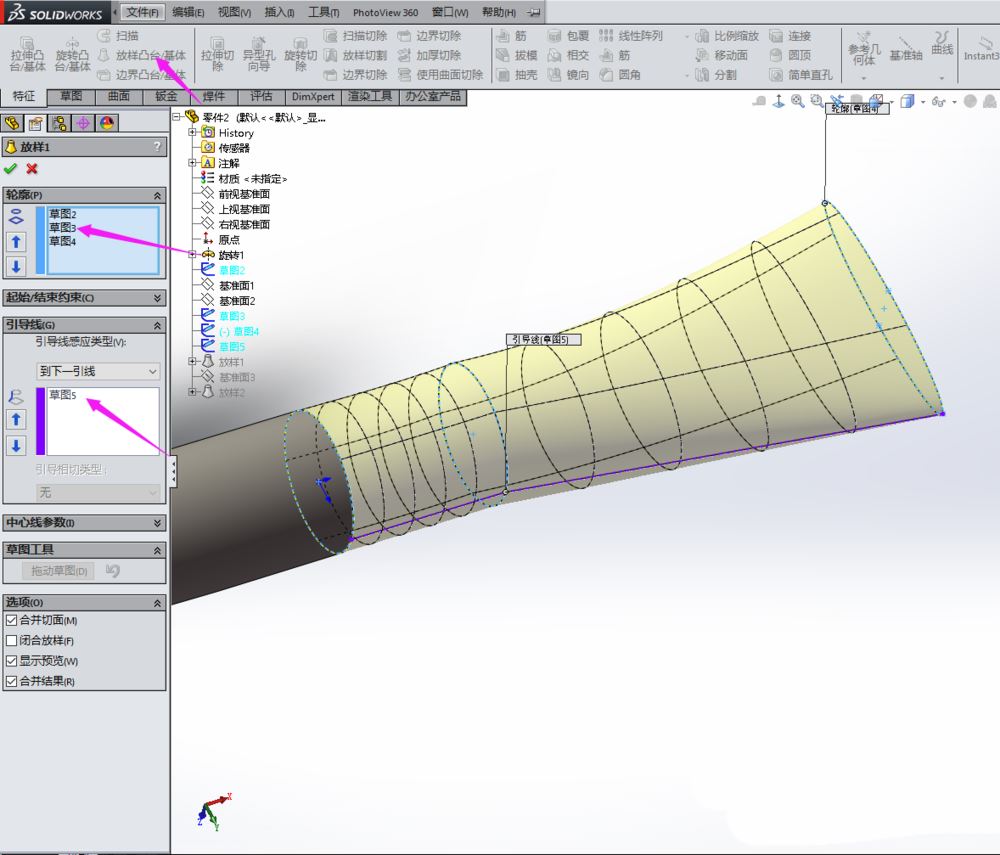

草圖繪制好后，在“特征”里單擊“放樣”，在出現的設置里面輸入?yún)?shù)，如圖：

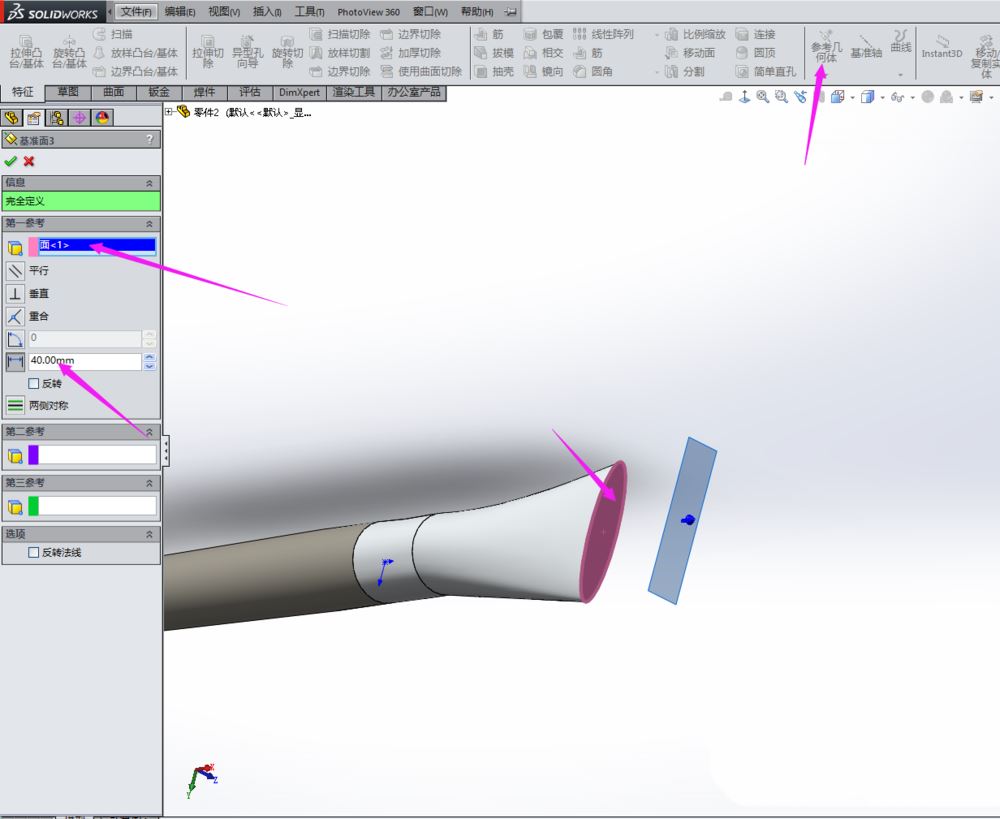

在“特征”里單擊“參考面”，在出現的設置里面輸入?yún)?shù)，建出基準面3，如圖：

選擇基準面2，在草圖繪制界面，我們用草圖繪制出下圖所示的圖形，如圖。

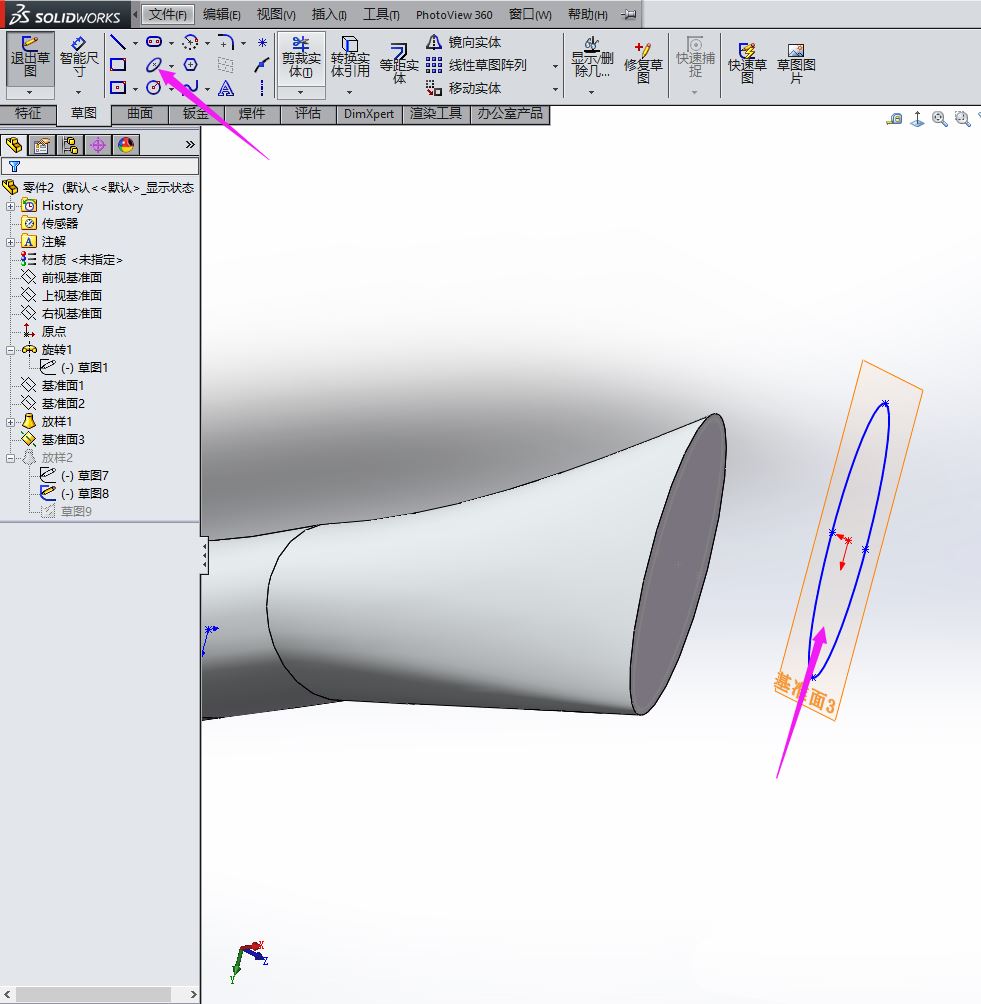

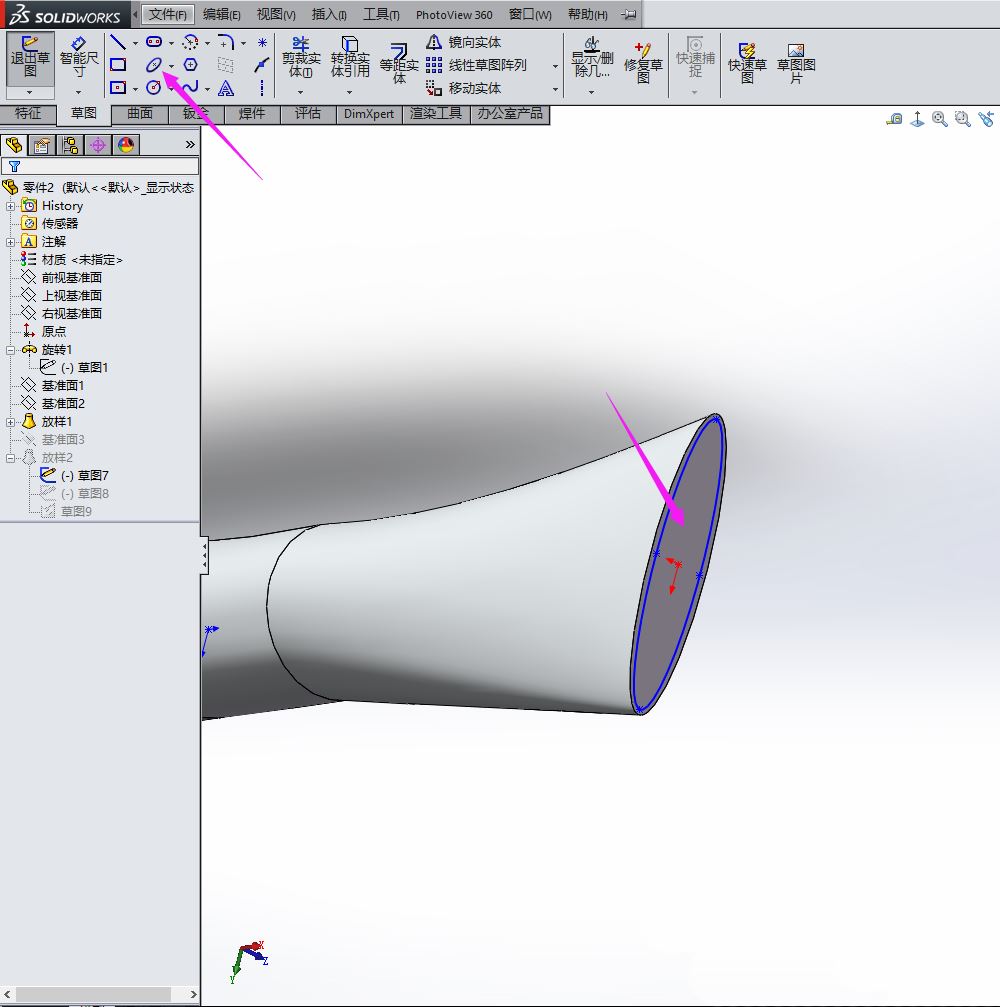

選擇基準面3，在草圖繪制界面，我們用草圖繪制出下圖所示的圖形，如圖。

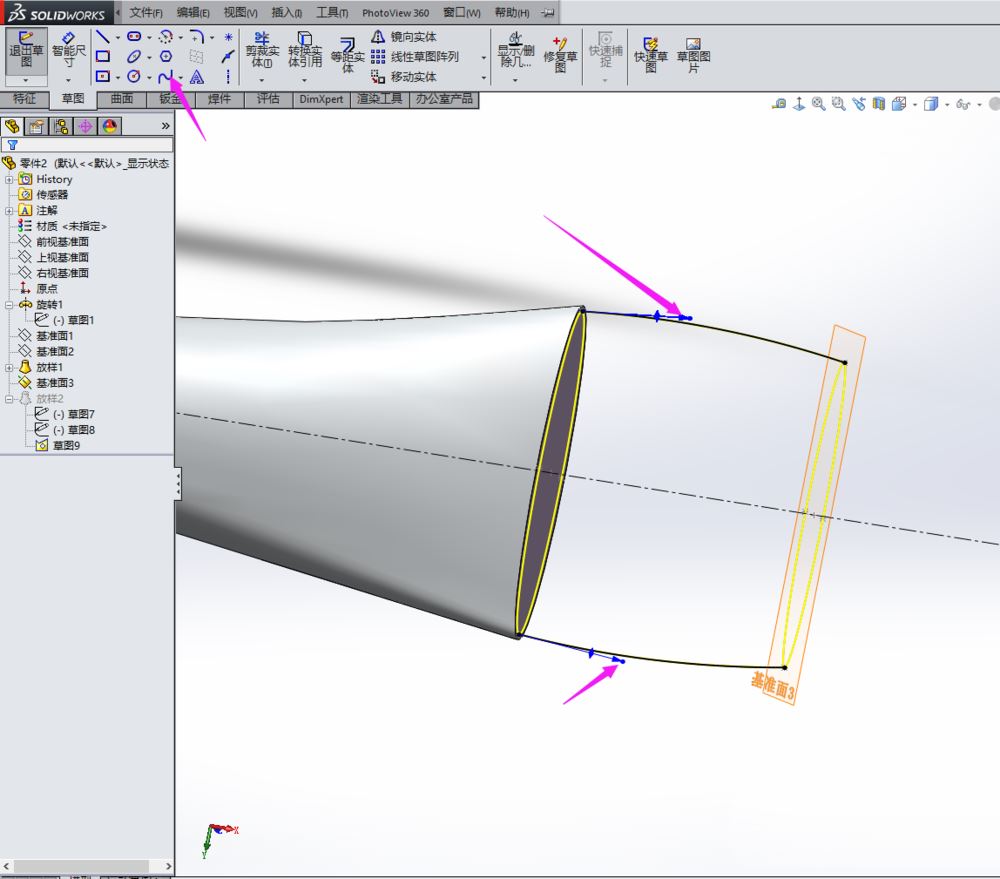

選擇上視基準面，在草圖繪制界面，我們用草圖繪制出下圖所示的圖形，如圖。

草圖繪制好后，在“特征”里單擊“放樣”，在出現的設置里面輸入?yún)?shù)，如圖：

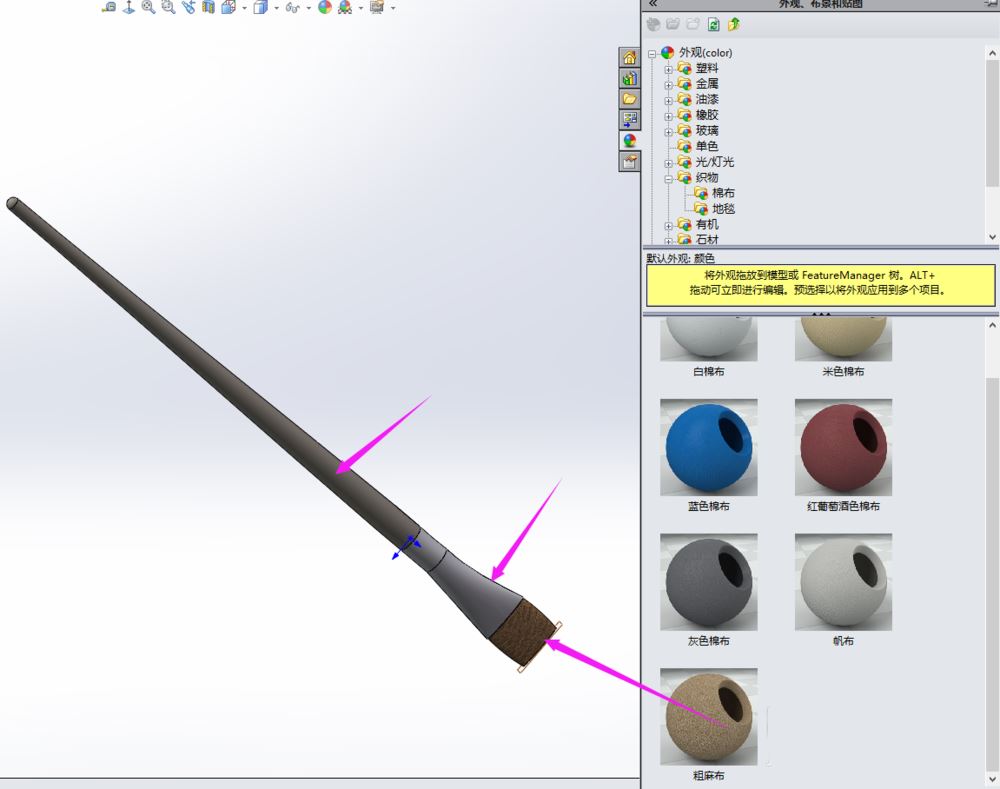

然后在最右側的”外觀、布景和貼圖“里選擇如下圖所示的外觀。

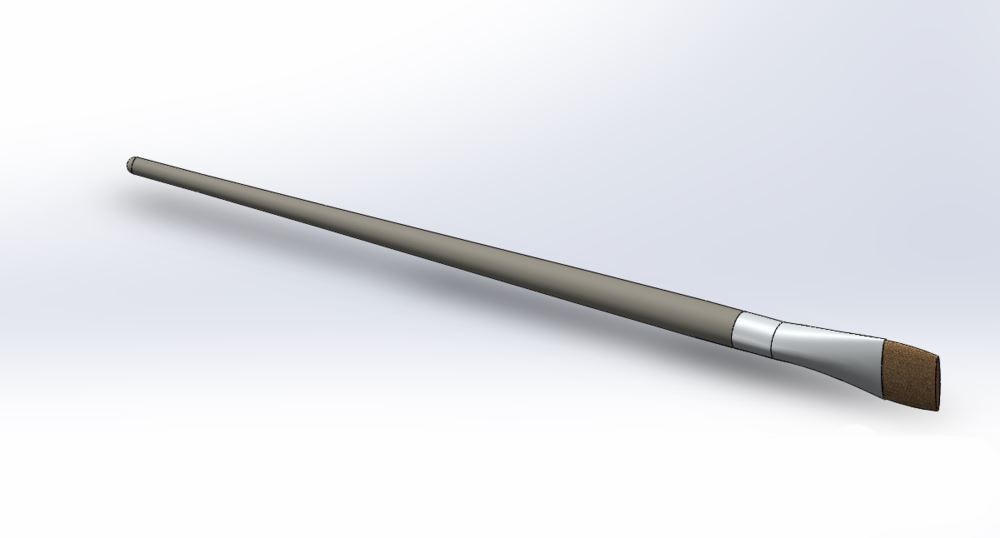

一個三維的畫筆模型就大功告成了，最后可以對圖形進行渲染，如圖：

以上就是Solidworks建模文具畫筆的技巧，希望大家喜歡，請繼續關注腳本之家。
