我要評論creo4.0工程圖中心線怎么畫？creo4.0的工程圖想要繪制中心線，該怎么繪制呢？下面我們就來看看creo工程圖顯示中心線的技巧，詳細請看下文介紹
Creo作為機械工程三維建模軟件中使用非常廣泛的一個軟件，功能強大，簡單易學。本文講述Creo創建工程圖中心線的方法。
PTC Creo 9.0.10.0 + HelpCenter 中文無限制免費授權版(附安裝教程) Win64
- 類型：3D制作類
- 大?。?/span>7.79GB
- 語言：簡體中文
- 時間：2025-02-23

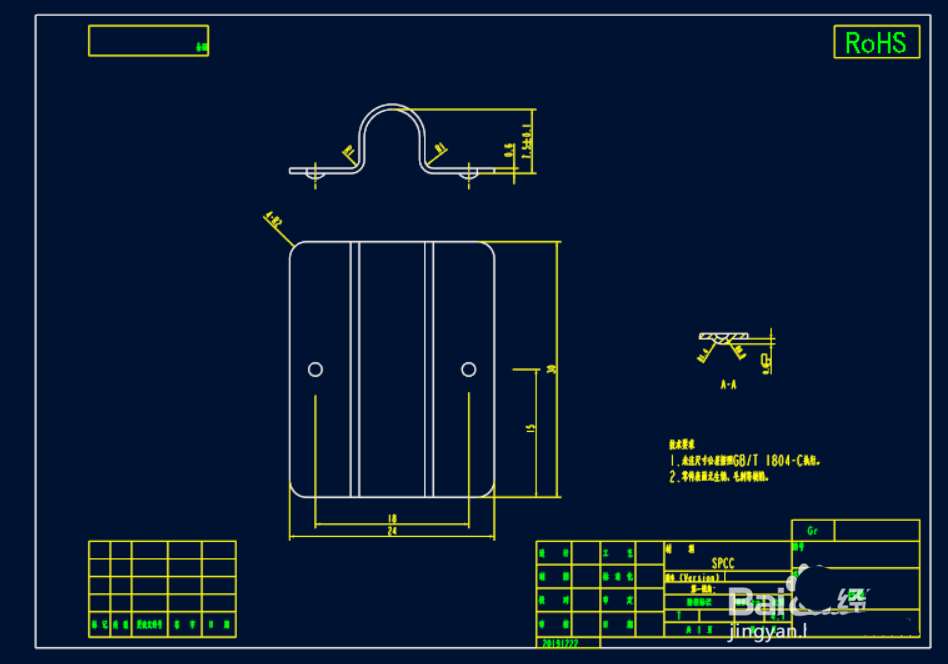

先打開一個Creo工程圖。

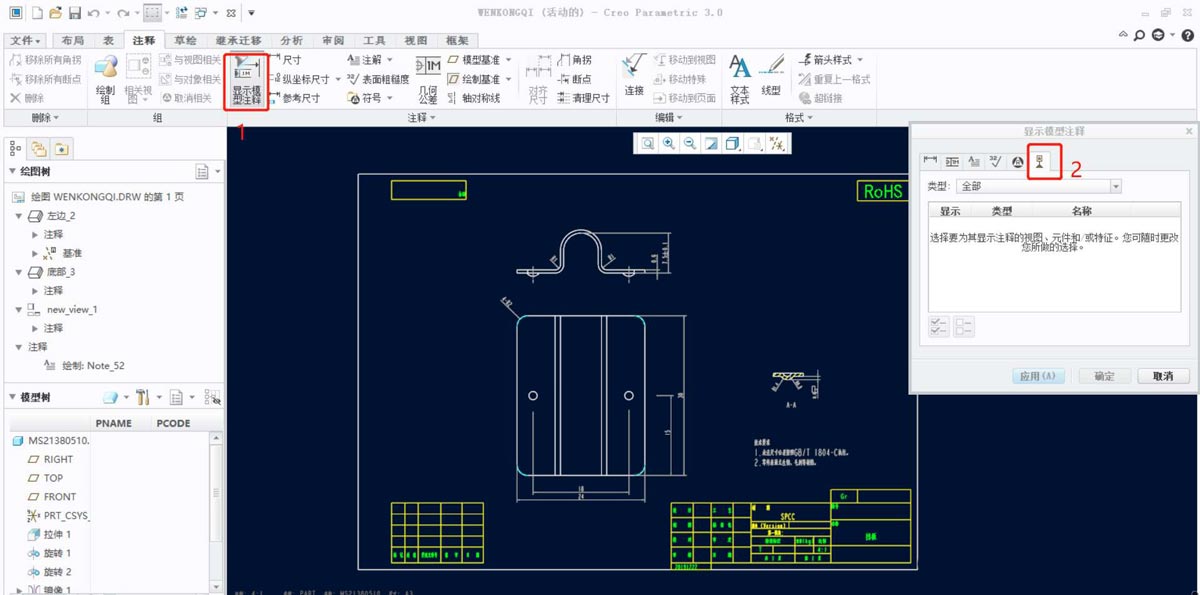

點擊注釋，點擊顯示模型注釋，點擊最右側顯示模型基準。
點擊視圖中圓弧特征，就可以看到中心線預覽顯示出來，選中預覽中心線，點擊應用。
可以看到俯視圖中心線都已經畫好了，但是主視圖中心線還未顯示，此時用草繪中手動繪制一條中心線。

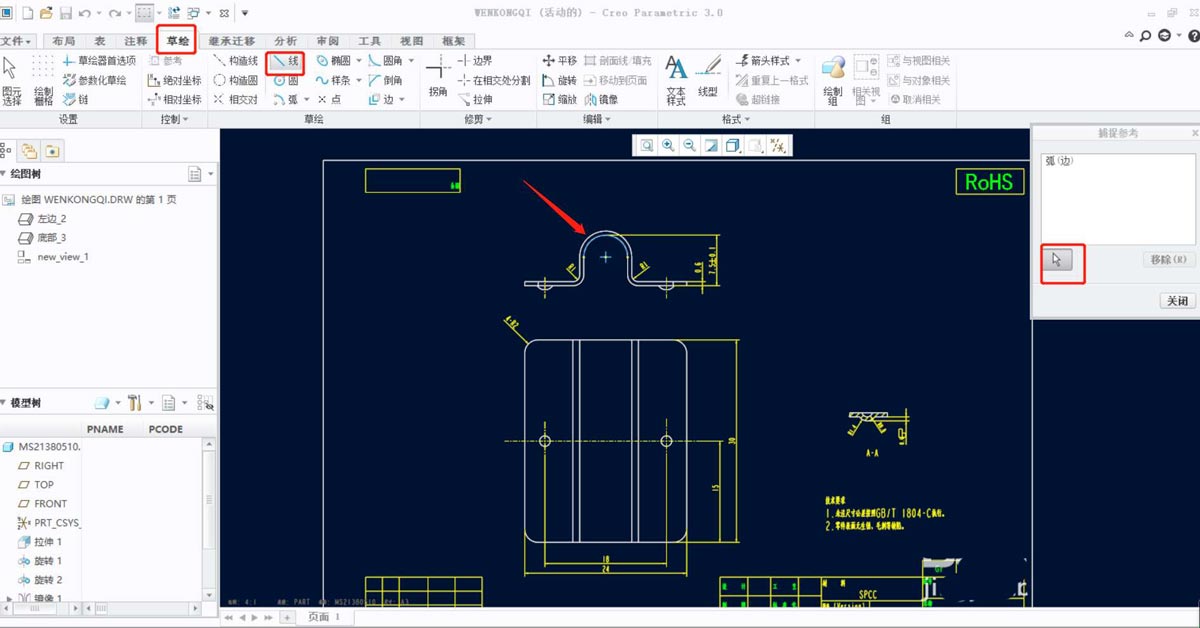

單擊草繪，單擊線命令，點擊捕捉參考，單擊主視圖中圓弧特征和水平線特征，此時根據參考可以畫出一條實線。

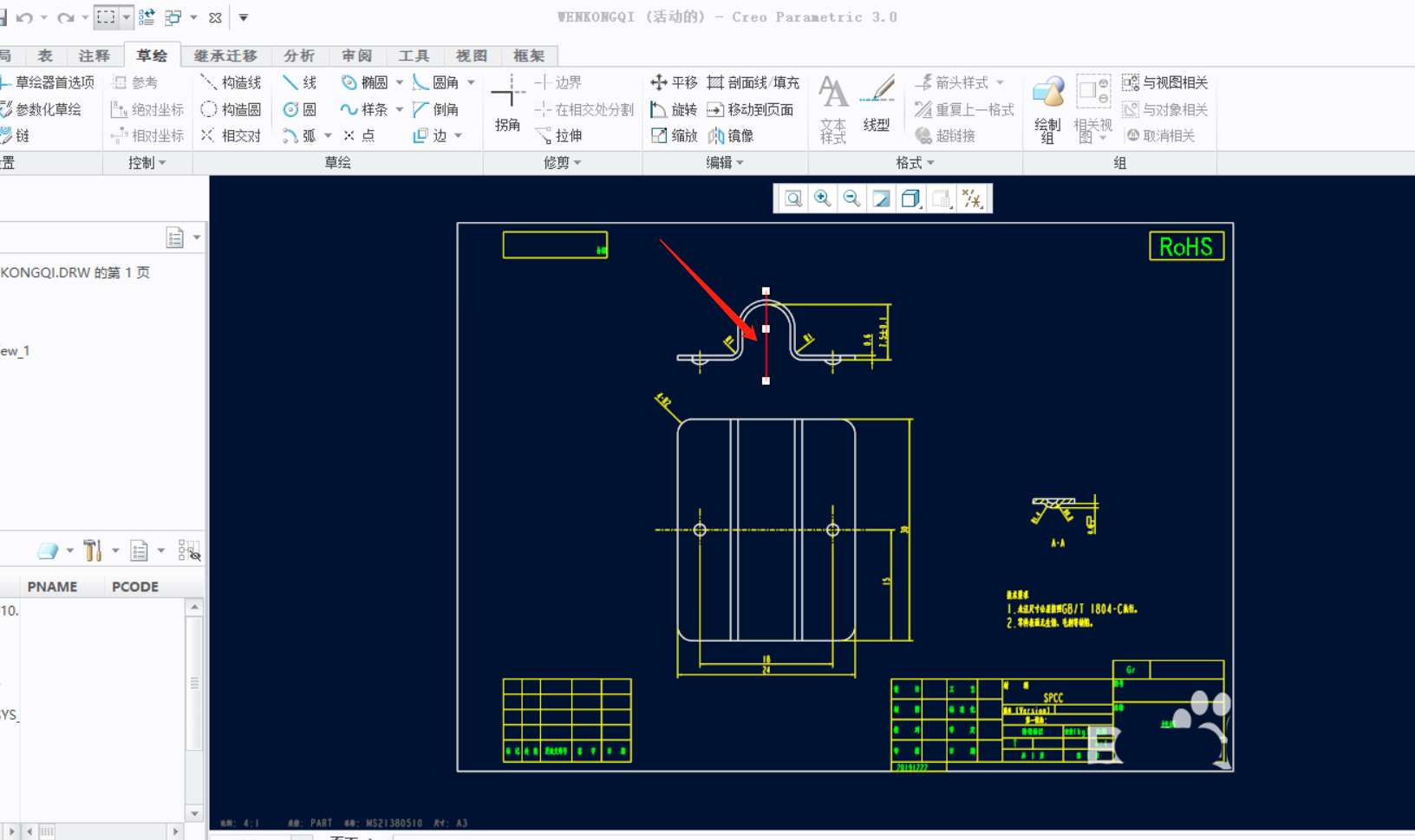

右鍵單擊畫好的實線，選擇線型，進入一個線型屬性設置對話框，此時可以修改線型屬性以及線條顏色。
設置好后單擊確定，中心線就手動繪制完成了。
注意事項：
有一些中心線不一定能顯示預覽，則需要手動繪制。
以上就是creo工程圖顯示中心線的技巧，希望大家喜歡，請繼續關注腳本之家。
