Creo曲面和曲面區域選擇對比怎么樣?

百度經驗   發布時間：2020-09-24 15:31:02   作者：豬大TomLee   我要評論
在Creo的柔性建模中，選擇過濾器包含曲面和曲面區域的兩個不同選項，當一個曲面包含不同區域的時候，用曲面選項是把曲面的所有區域全部選中，用曲面區域是把當前選擇的區域選上，而不是整個曲面的全部區域，一起看看吧

大家都知道，在Creo的柔性建模中，選擇過濾器包含曲面和曲面區域的兩個不同選項，當一個曲面包含不同區域的時候，用曲面選項是把曲面的所有區域全部選中，用曲面區域是把當前選擇的區域選上，而不是整個曲面的全部區域，一起看看吧

方法

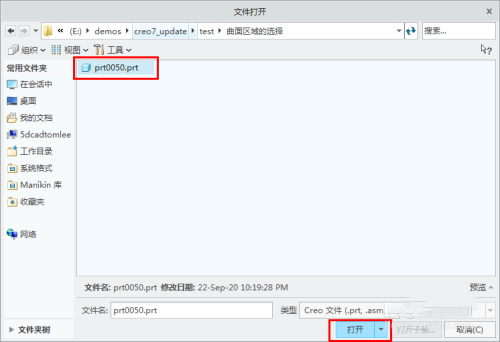

1、打開現有模型

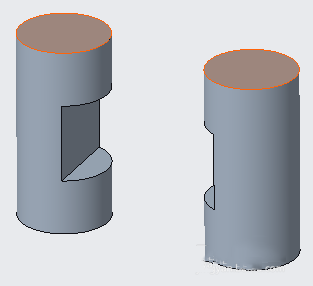

2、這是一個拉伸特征創建的兩個不相連接的獨立圓柱，在模型選項卡下，如果用鼠標左鍵選擇任一頂部曲面，兩個圓柱的頂部曲面都會一次被選中。

3、切換功能選項卡到“柔性建模”，過濾器中選擇曲面區域，然后再選任一圓柱頂部面，這是就只選中這個面而不是兩個圓柱頂部面。因?yàn)榍鎱^(qū)域選項是可以選擇這個曲面所有區域中的某一個區域。

4、過濾器中我們在選擇曲面選項，這一次選其中之一的頂部面，就會全面選中了。這跟在模型功能選項卡下的操作結果是一樣的。因?yàn)檫x擇的是曲面，所以曲面包含的所有區域就全部囊括了。

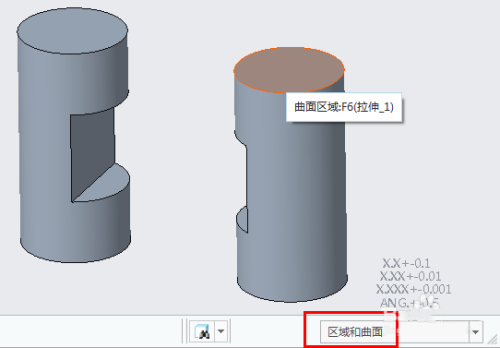

5、在默認的區域和曲面過濾選項下，直接鼠標左鍵選中的就是曲面區域，而不是整個曲面，所以只選中鼠標左鍵點擊的那個圓柱頂部曲面。

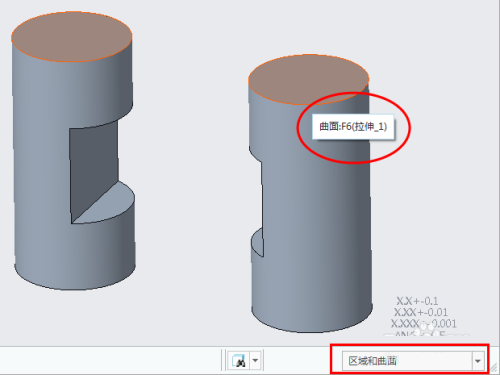

6、在默認的區域和曲面過濾選項下，單擊鼠標右鍵切換一次，再點左鍵選中的就是曲面，整個曲面包含兩個區域都被選中，看鼠標旁的提示信息，就會發現這里顯示的是曲面。

本文轉載自https://jingyan.baidu.com/article/851fbc37eaa37b7f1e15ab5b.html
