UG10.0怎么建模木質釘耙? UG10.0耙子的創建方法
我要評論UG10.0想要建模農村用的木質釘耙，如下圖所示，該怎么創建呢？下面我們就來看看詳細的教程。
1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件，然后保存起來，我們在建模（不要糾結下圖中紅色框選中的名字：九齒釘耙，九只是個數字。）
2、如下圖所示，執行【菜單——插入——設計特征——長方體】，激活長方體命令，設置長度100，寬度30，高度5，原點默認，點擊確定。
3、如下圖所示，點擊工具欄中的 拉伸命令，點擊實體中紅色平面，不會找就，見下圖。
4、如下圖所示，進入草圖，激活矩形命令，畫一個矩形，激活快速尺寸命令，標注尺寸2.5和5，激活陣列曲線命令，線性陣列，數量10個，均布，點擊完成，退出草圖。

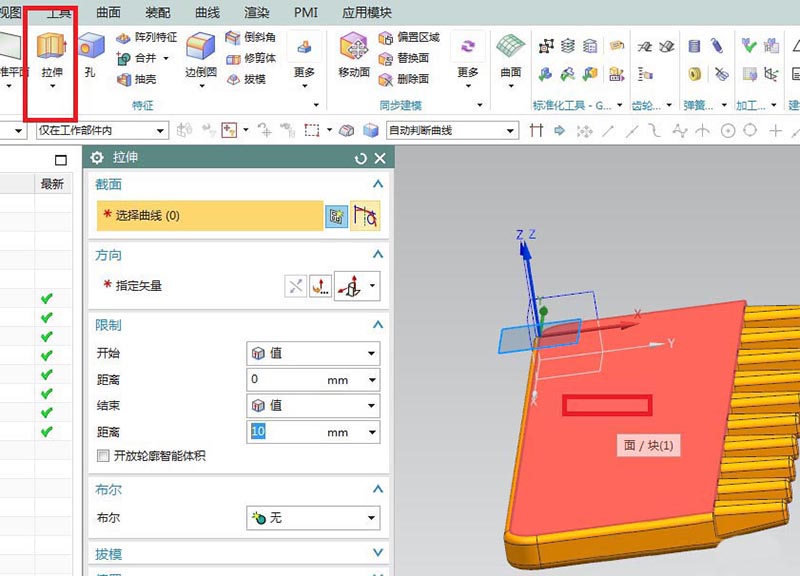

5、如下圖所示，回到拉伸對話框，設置距離：從0開始，10結束，點擊確定。
6、如下圖所示，點擊工具欄中的拔模命令，拔模方法選擇固定面，拔模方向指定矢量Y軸，固定面為下圖中的綠色平面，要拔模的面選擇10個拉伸長方體的四個面，角度5，點擊確定。
7、如下圖所示，激活工具欄中的邊倒圓命令，對話框中設置半徑為5，實體中選擇兩個邊線，點擊應用。
8、如下圖所示，對話框設置半徑R1，實體中選擇兩條邊線，點擊應用。

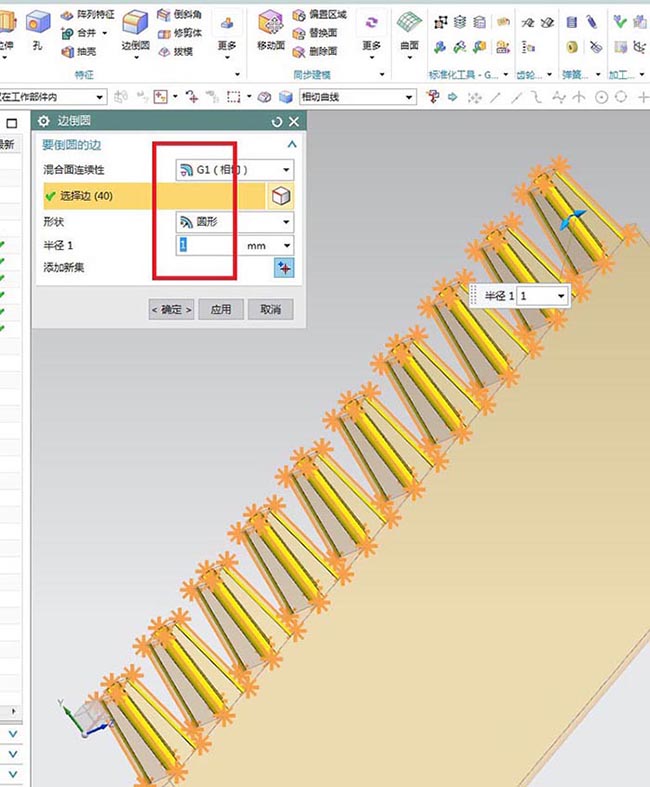

9、如下圖所示，半徑不用改，選擇10個拔模生成的棱臺的四條邊，點擊應用。

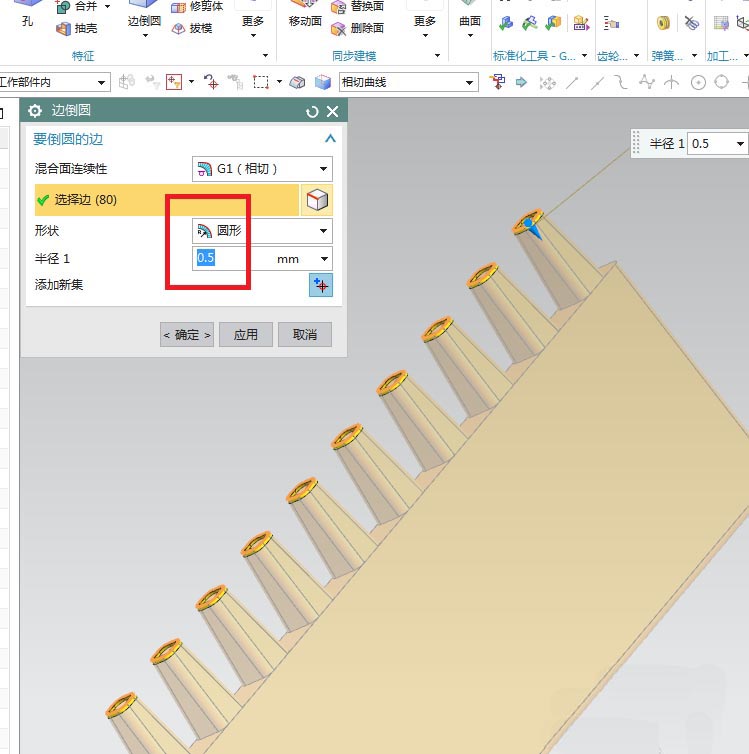

10、如下圖所示，半徑設置為0.5，依舊是10個棱臺，這次是上邊線，點擊確定。
11、如下圖所示，點擊工具欄中的“拉伸”圖標，激活拉伸命令，點擊下圖中的實體上紅色的平面，然后就能直接進入草圖。

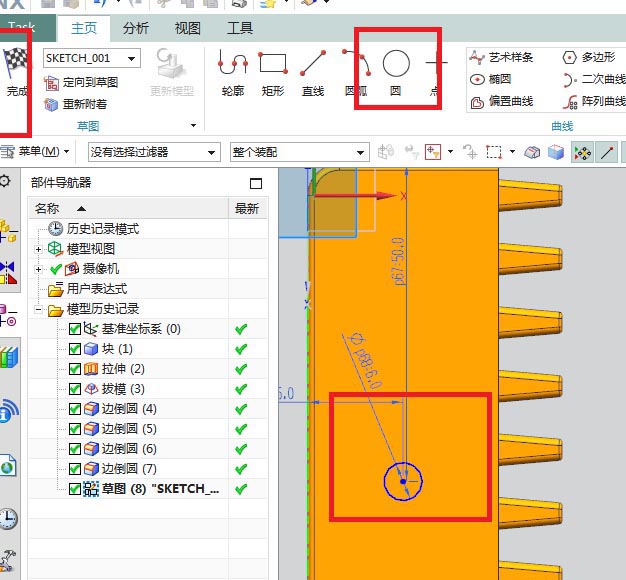

12、如下圖所示，進入草圖，激活圓命令，畫一個圓，雙擊修改直徑ø6，快速尺寸標注15、50，點擊完成，退出草圖。

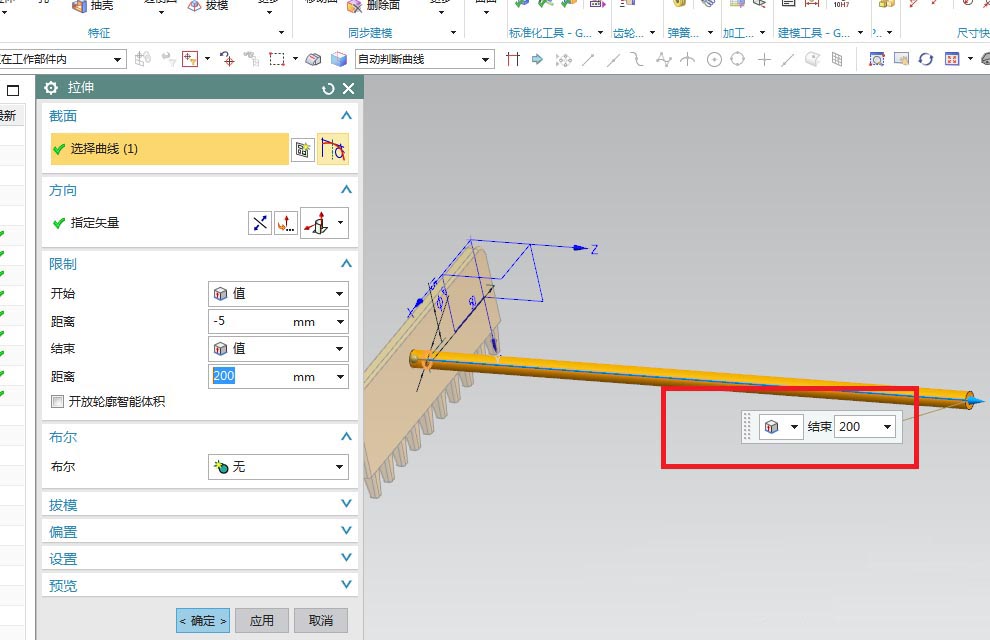

13、如下圖所示，設置拉伸高度為：-5開始，200結束，點確定。
14、如下圖所示，
1）部件導航器中隱藏基準坐標系，
2）將顯示改成著色，
3）將顯示改成藝術外觀，

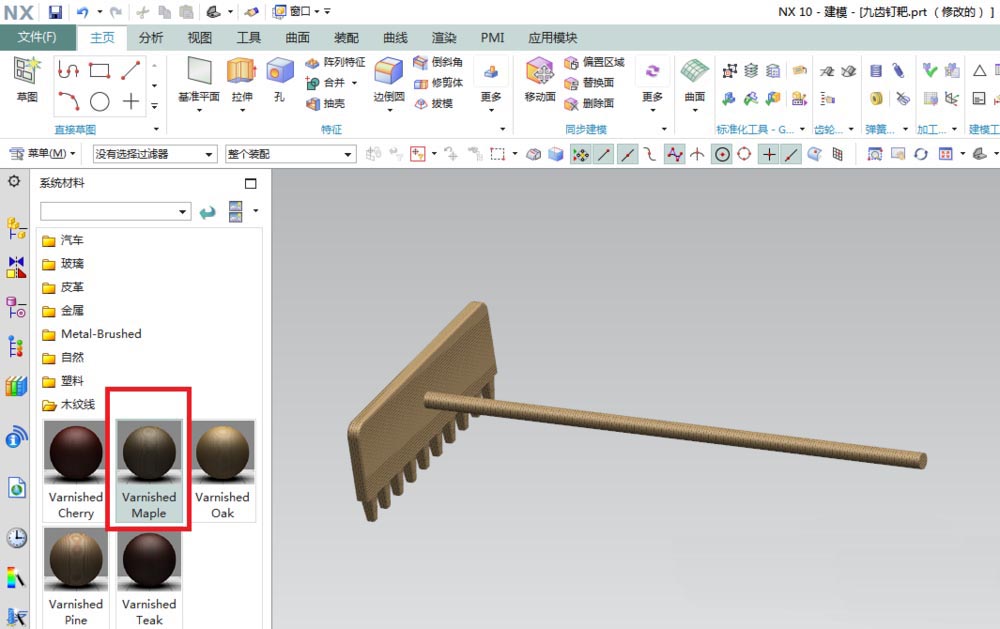

4）菜單——視圖——可視化——材料/紋理——木紋線，找到我們想要的木紋線，指定給實體。
最后的效果就如下圖所示了，也就是簡介中的釘耙。
以上就是UG10.0耙子的創建方法，希望大家喜歡，請繼續關注腳本之家。
