迅捷CAD文件無法編輯怎么解決?
我要評論使用CAD編輯器打開圖紙文件時，只能查看但無法進行編輯的問題你們遇到過嗎？出現這種現象，一方面為保密的圖紙,直接鎖定的，支持測量,不可打印,不可修改,這種是無法解決,需要原始圖紙！另一方面不能編輯的原因主要有下面幾種：
1.文件設置為“只讀”格式：文件屬性中取消只讀模式。
2.圖層被鎖定：打開圖層窗口，在圖層窗口中將鎖定的圖層解鎖。
3.圖形合并：?jiǎn)⒂?ldquo;分 解”或“炸開”命令，將圖形分 解、炸開。
下面我們根據以上三種情況，一起來看一下如何解決CAD文件無法編輯問題！具體操作過程如下：
一：文件設置為“只讀”格式
文件設置為“只讀”格式（即CAD文件被保護）導致打開CAD文件無法進行編輯操作。
解決方法

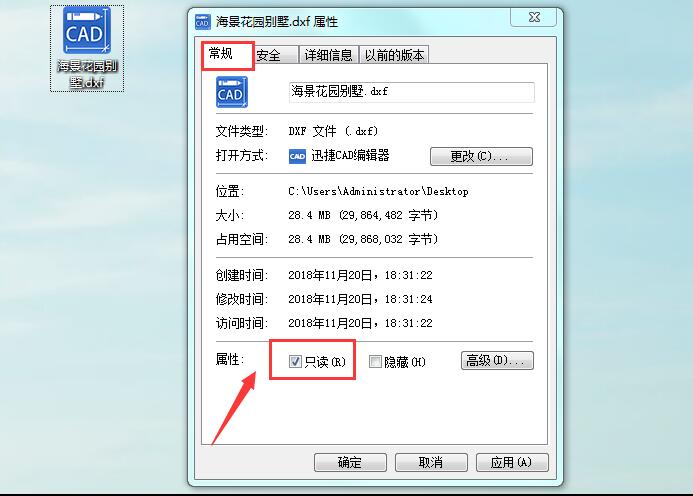

桌面找到不能編輯的CAD圖紙文件，文件一般多為Dwg格式。鼠標右擊選擇“屬性”欄目。
在彈出窗口將屬性切換至“常規”選項卡。將面板下方“只讀”前對勾清 除，點 擊“確 定”按鈕即 可編輯文件。
二：圖層被鎖定
打開CAD文件時，如果CAD圖塊圖層被鎖定，亦不可繼續編輯工作。
解決方法：

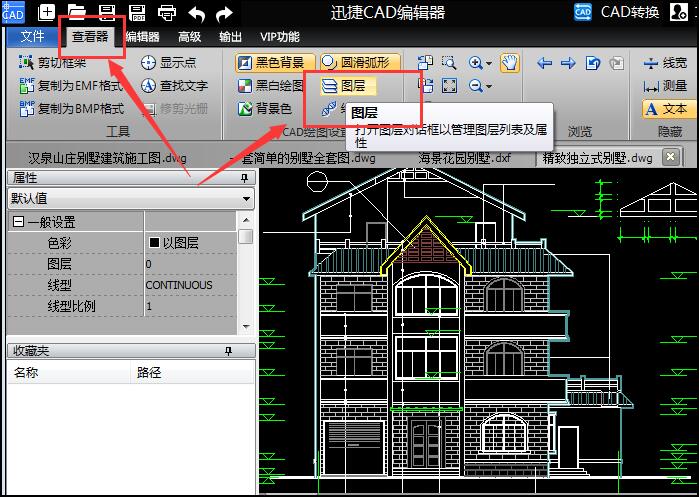

啟動迅捷CAD編輯器，在操作界面打開無法編輯圖紙文件。
軟件默認為“查看器”窗口，選擇并點 擊：“CAD繪圖設置”—“圖層”按鈕。

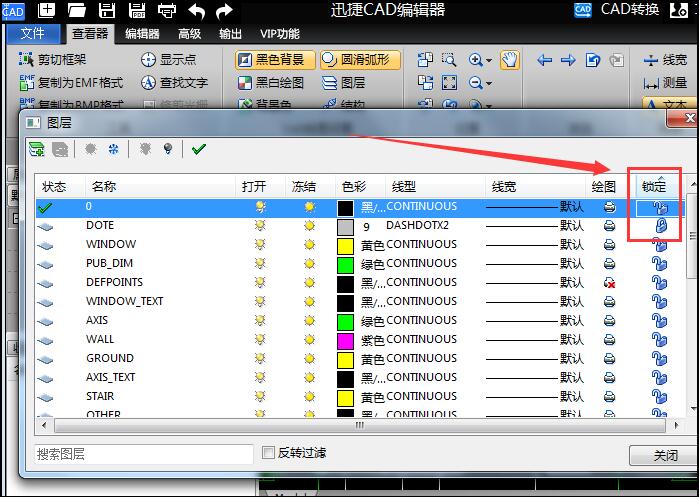

在所彈出的圖層窗口將鎖定圖層進行解鎖，即 可恢復圖紙編輯功能。
三：圖形合并
遇到CAD文件無法編輯，也有可能是圖形被合并的原因，這時候就需要將圖塊進行分解。
解決方法：

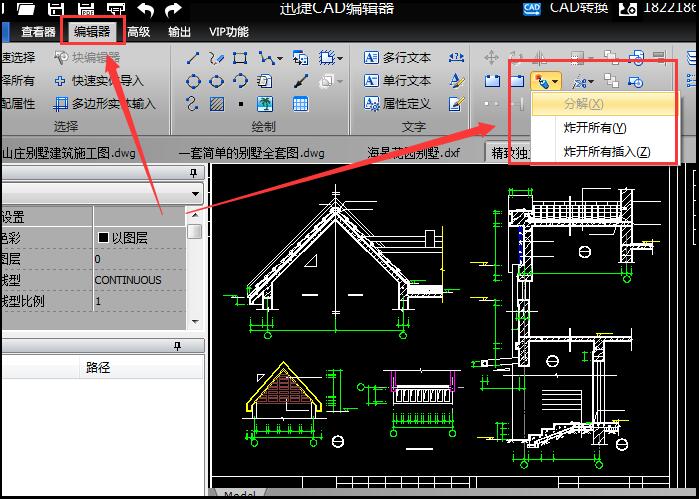

將迅捷CAD編輯器軟件切換至“編輯器”窗口。

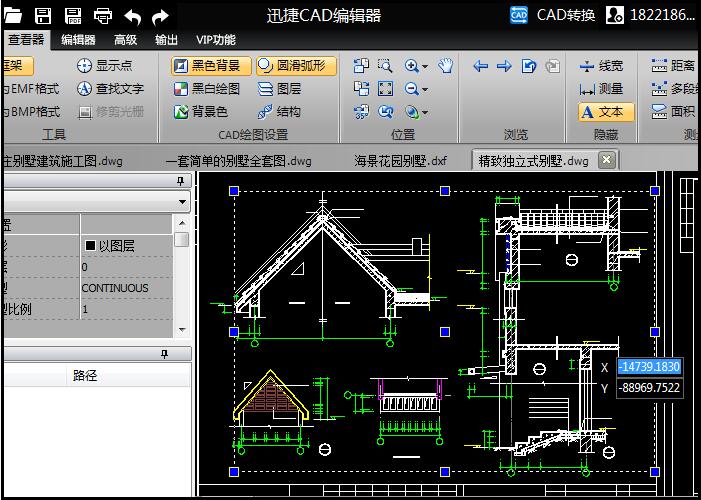

在軟件中打開CAD圖紙文件，鼠標選中需分 解對象（可使用框選或長按Ctrl鍵選擇多個對象）
選擇并點 擊“工具”—“分 解”功能按鈕，該選中圖塊被分 解。即 可直接進行CAD圖紙編輯操作。
以上就是如何解決CAD文件無法編輯問題的具體操作方法，對于圖塊分 解還可直接使用“炸開”命令將圖形分解。有遇到此類問題的小伙伴可以按照以上操作步驟解決。
