caxa3D怎么給曲面畫太極圖?
百度經驗 發布時間：2019-03-13 10:35:25 作者：小巧玲瓏流蘇
我要評論
我要評論caxa3D怎么給曲面畫太極圖？caxa3D中種族的曲面模型想要在曲面表面制作一個太極圖，該怎么制作呢？下面我們就來看看詳細的教程，需要的朋友可以參考下
caxa3D中想要在曲面上畫太極圖，這個超級簡單，主要用到分割實體表面命令，下面我們就來看看詳細的教程。

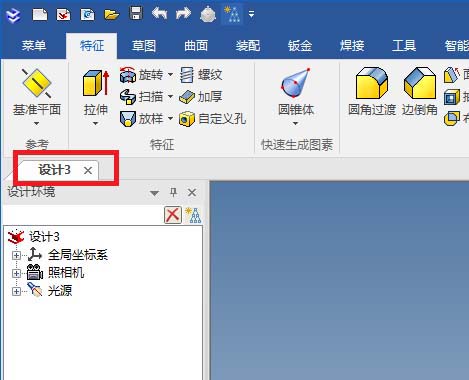

1、如下圖所示，打開CAXA3D實體設計軟件，新建一個新的設計環境。

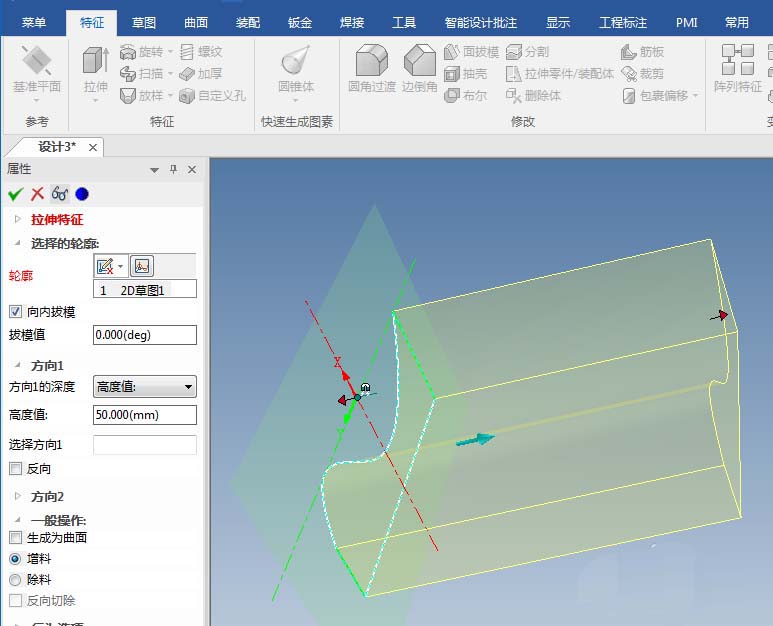

2、如下圖所示，激活拉伸命令，拉伸一個帶有曲面的實體作為后面演示所用。

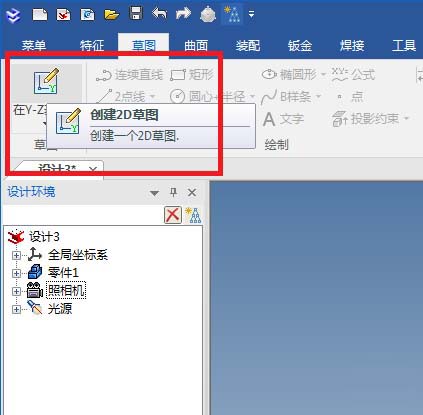

3、如下圖所示，首先點擊標題欄中的草圖，然后在草圖工具欄中點擊在Y-Z基準面創建草圖（因為前面拉伸的曲面實體與它垂直）。

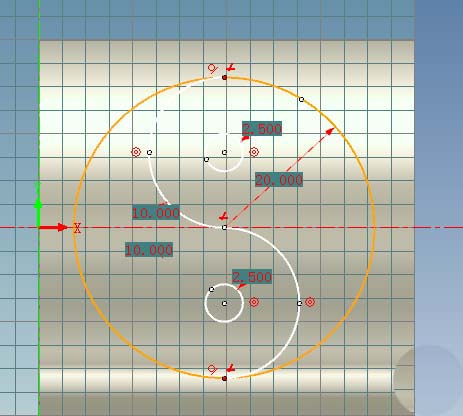

4、如下圖所示，進入到草圖，
激活圓命令，在不同位置畫5個圓，
激活約束命令，圓心全部約束在Z軸，
激活標注命令，見所有的圓標注成太極圖，
激活裁剪命令，完成最后的裁剪，一個平面太極圖就好了，
可以點擊 完成 了。

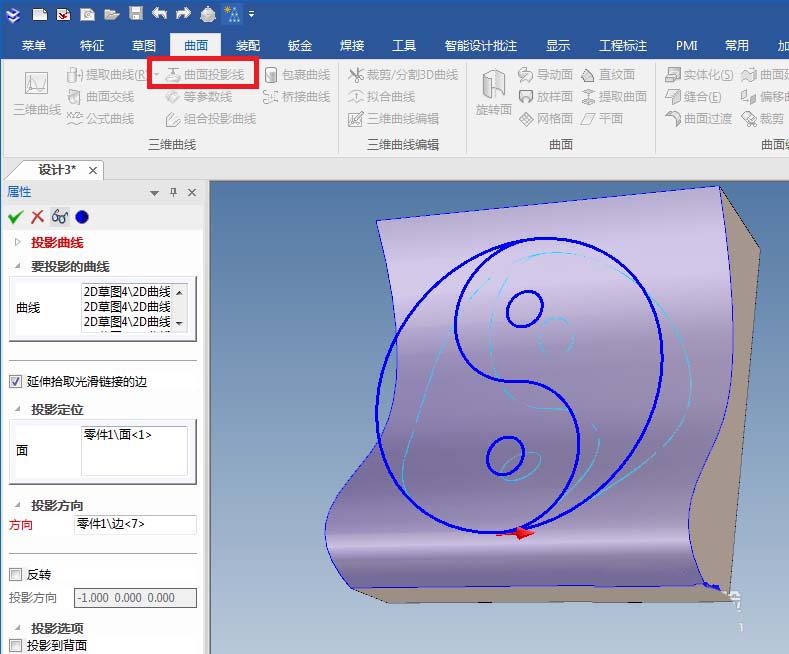

5、如下圖所示，首先點擊標題欄中的曲面，然后點擊曲面工具欄中的曲面投影線，然后軟件左邊屬性欄中曲線一欄選擇所有的太極圖曲線，面選擇曲面，方向點擊實體中的垂直方向的棱邊線，最后點擊√。

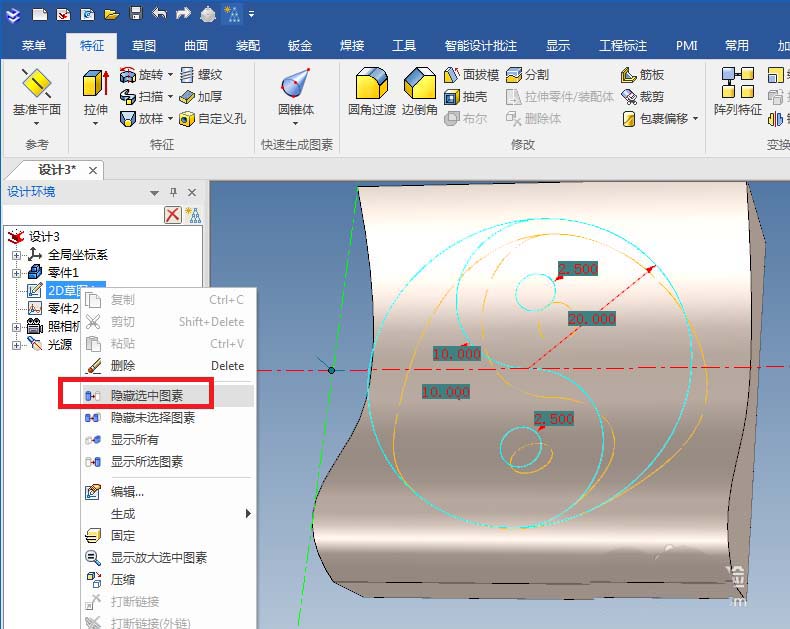

6、如下圖所示，見紅色框選，在設計樹中將草圖給隱藏起來。

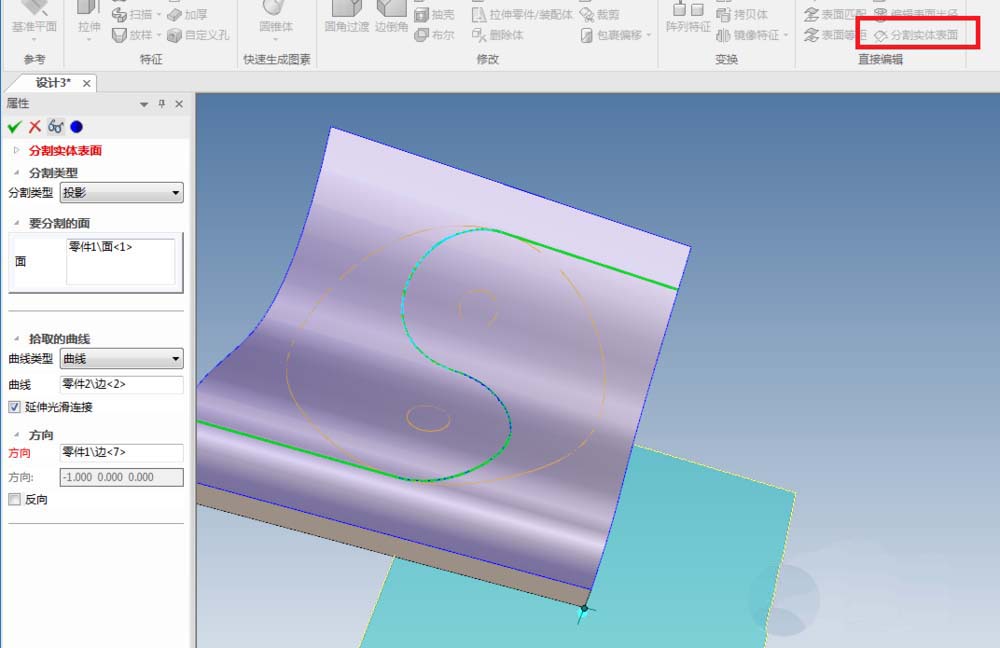

7、如下圖所示，首選點擊標題欄中的特征，然后點擊特征工具欄中的分割實體表面圖標，激活該命令，然后看軟件左邊的屬性欄，分割類型為投影，面選擇曲面，線選擇曲線，方向垂直邊線，打√，完成整體曲面的分割。

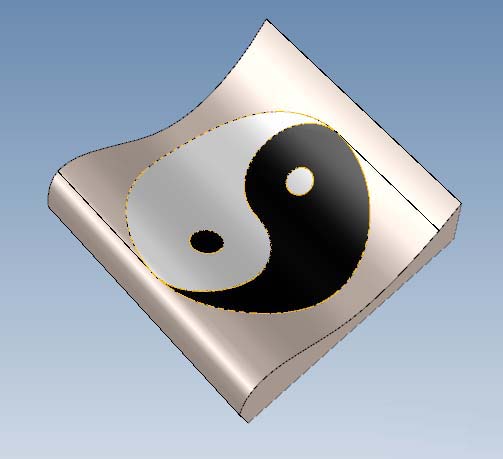

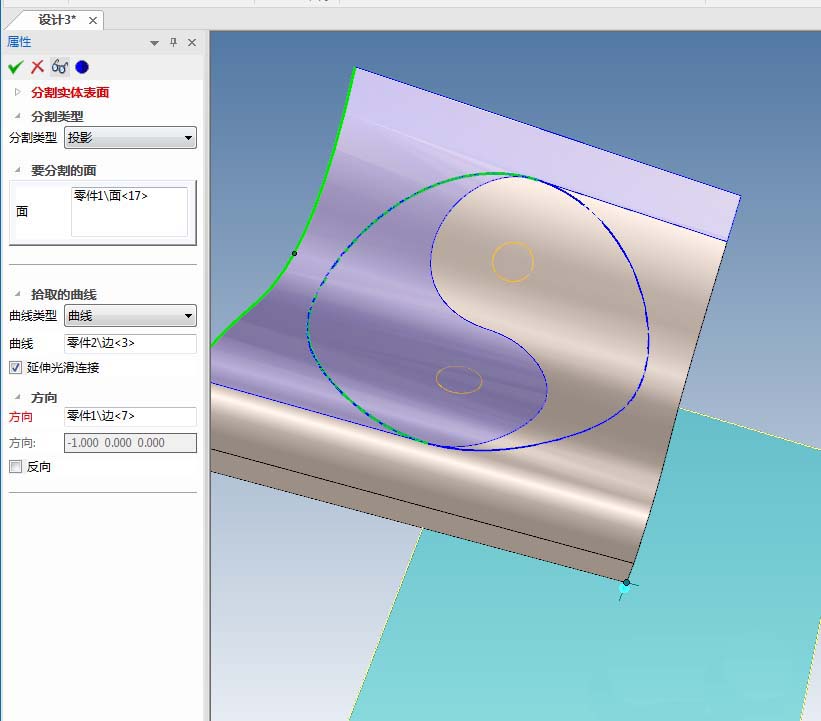

8、如下圖所示，重復上述操作，繼續分割左邊的曲面。
