UG怎么創建橋接板? UG橋接板建模教程
百度經驗 發布時間：2018-07-18 11:24:27 作者：ffjczr
我要評論
我要評論UG怎么創建橋接板？ug中想要創建橋接板子零件，該怎么創建呢？下面我們就來看看UG橋接板建模教程，很簡單，需要的朋友可以參考下

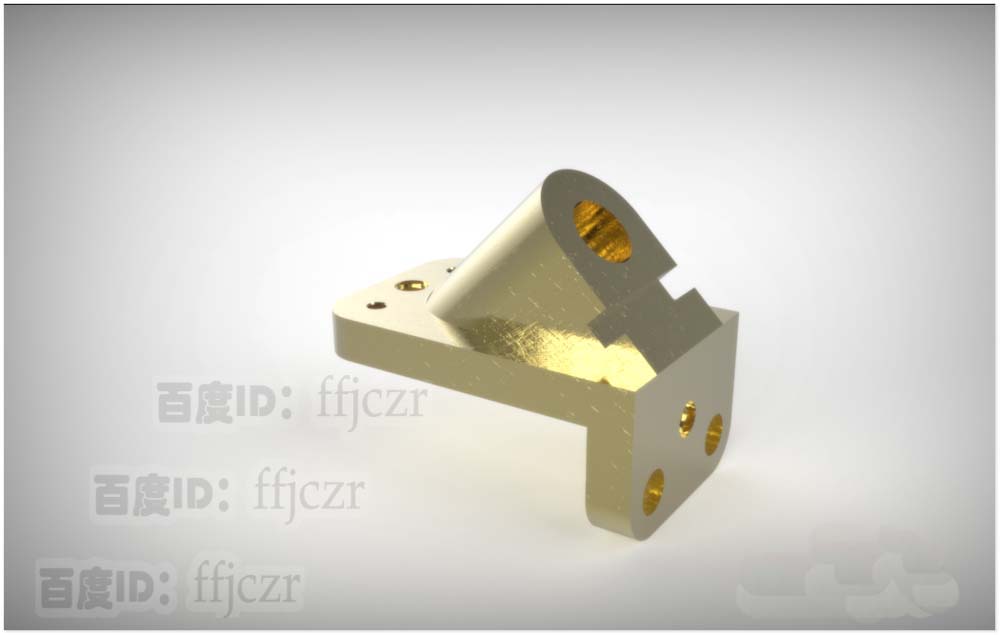

UG怎么創建橋接板？如圖的橋接板，主體為簡單的拉伸體形成。該怎么創建這個兩件呢？下面我們就來看看詳細的教程。

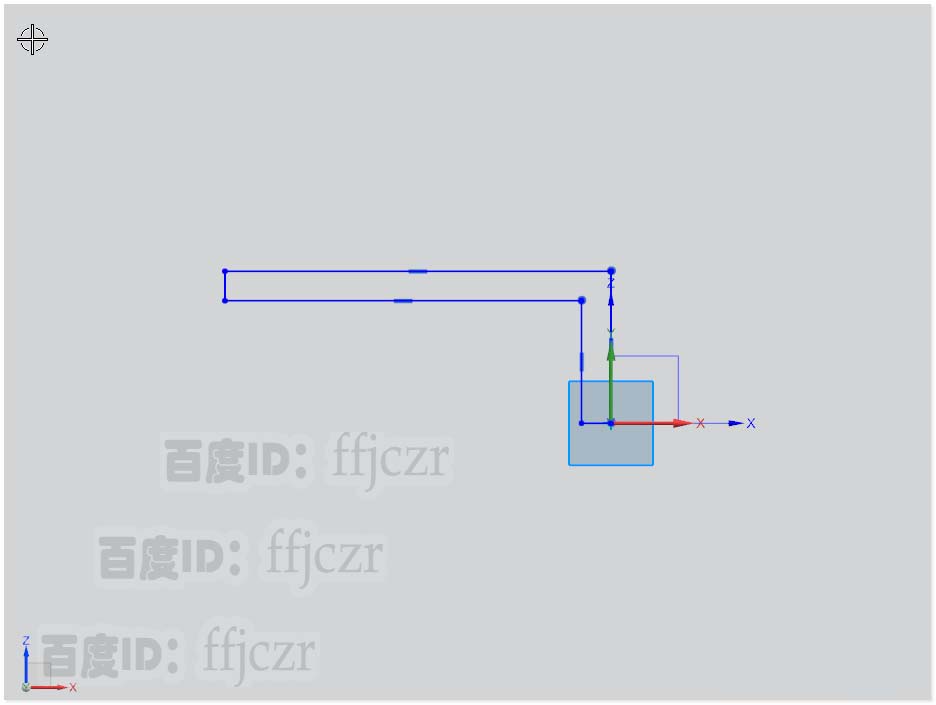

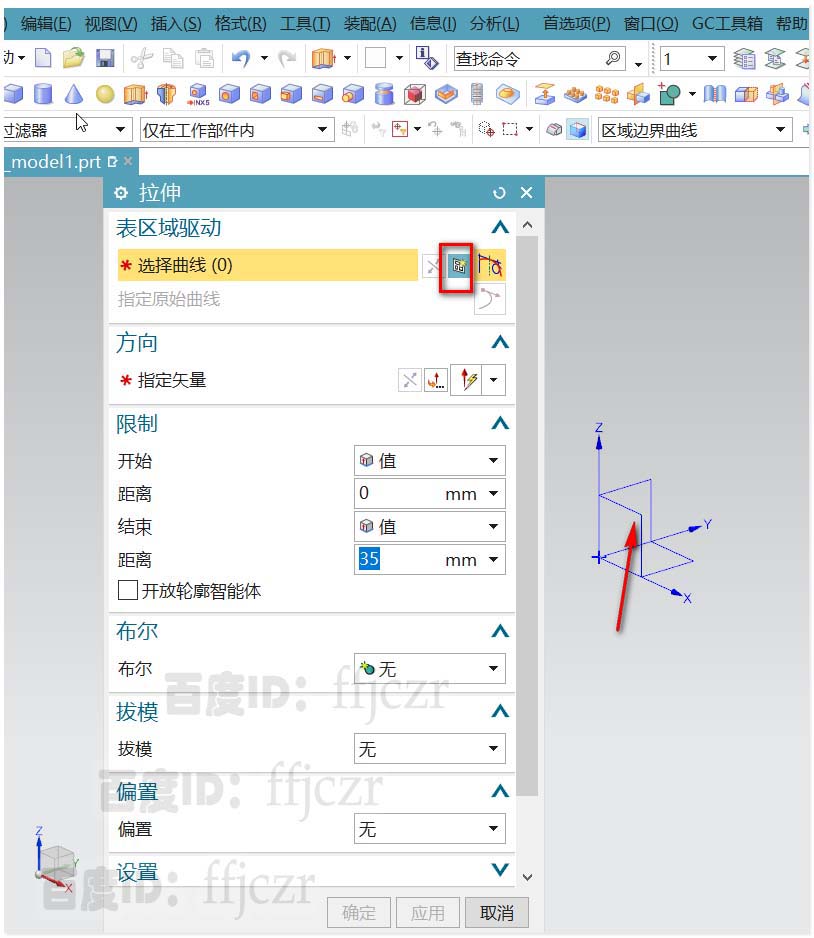

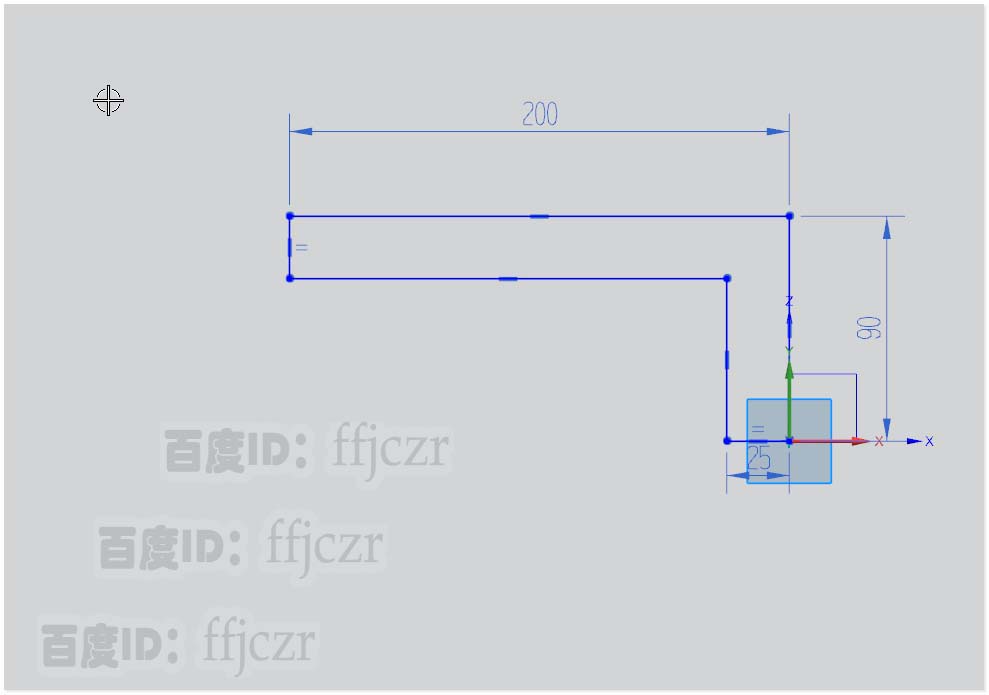

1、首先，創建出主體的L部分。選用拉伸在XZ面上進行截面線的繪制。用輪廓線大致繪出主體，約束尺寸：長度為200高度為90厚度為25。得到相應的截面線。

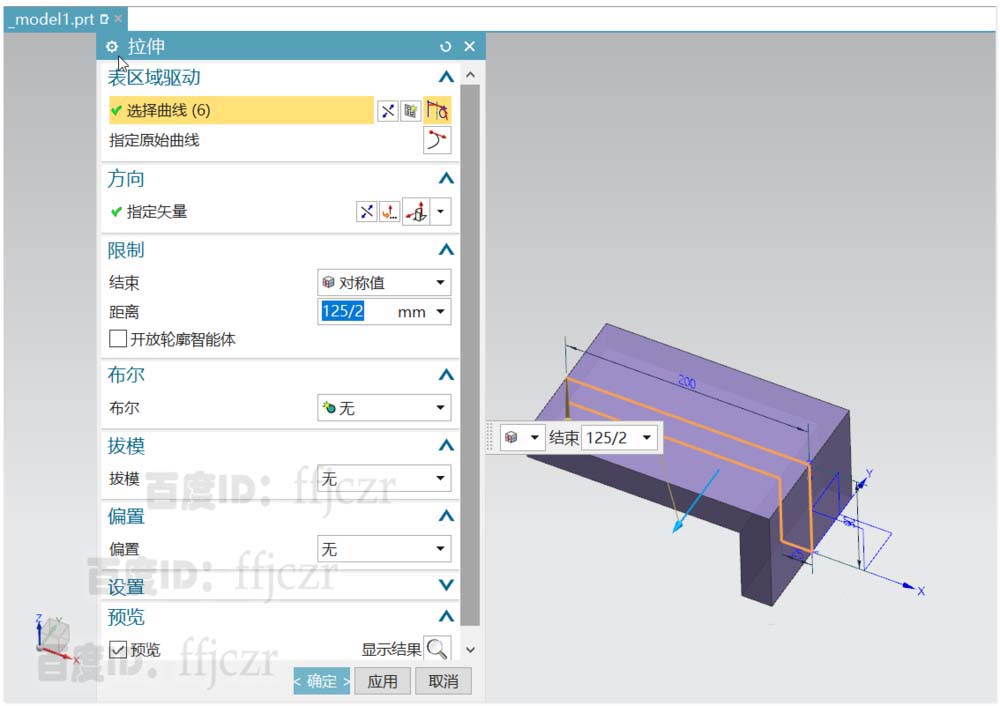

2、完成草繪，在拉伸對話框中修改要拉伸類形為對稱，數值為63.5；得到主體模型的L部分。

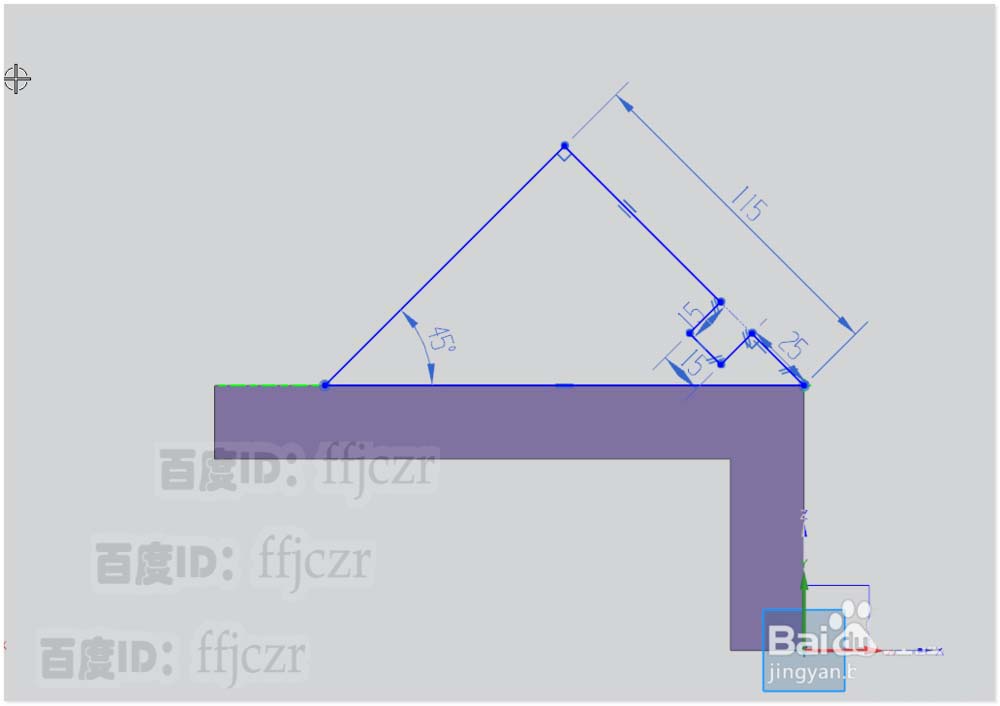

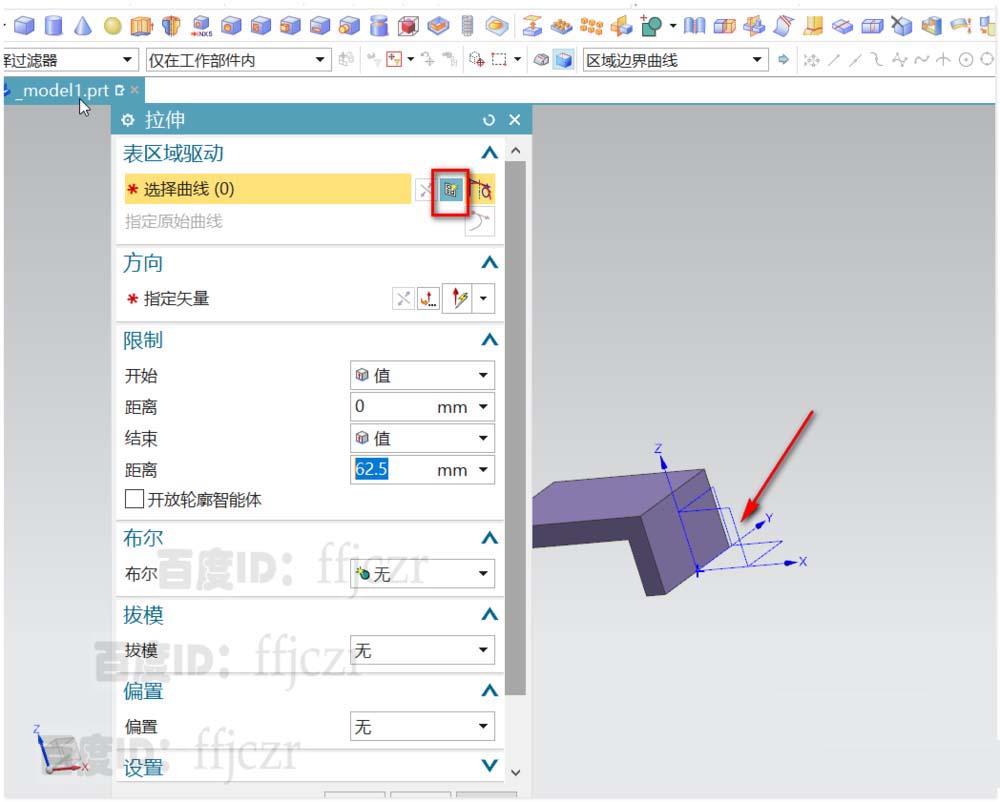

3、再次選用拉伸，在XZ面上繪出主體上部的截面線。此截面線為直角三角形，其右端點與L主體右端對齊。具體數值如圖所示。

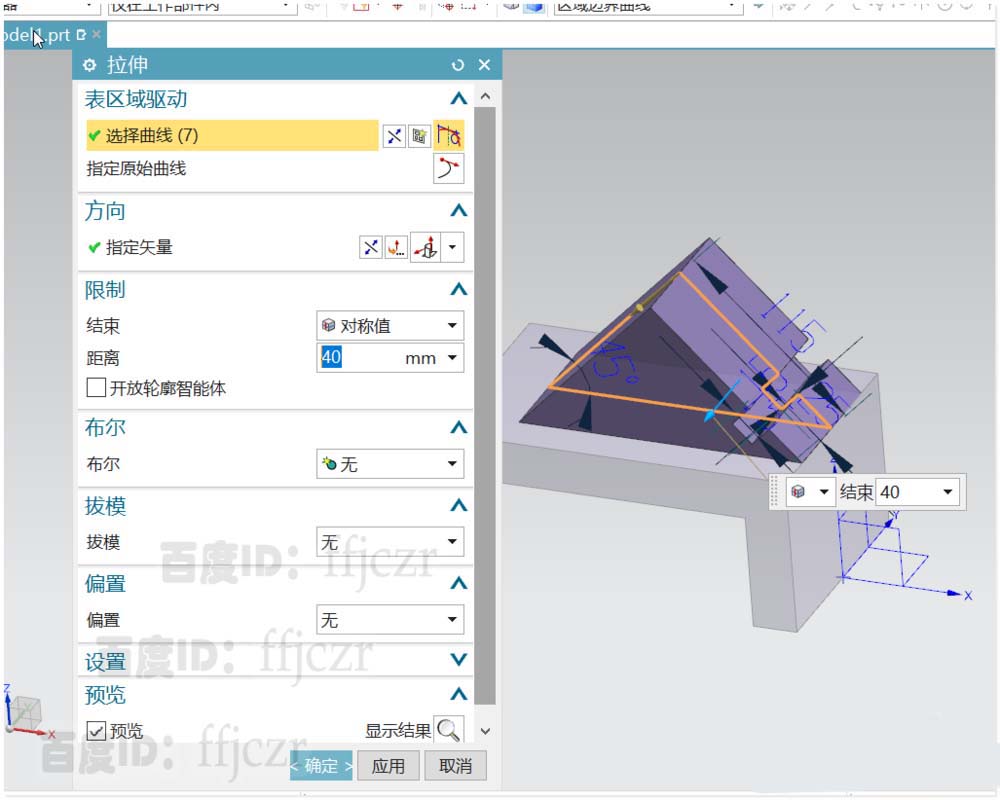

4、完成草繪，在拉伸對話框中修改要拉伸類形為對稱，數值為40；得到主體模型的上部分。上部分的左邊面不是想要的，要進行處理。

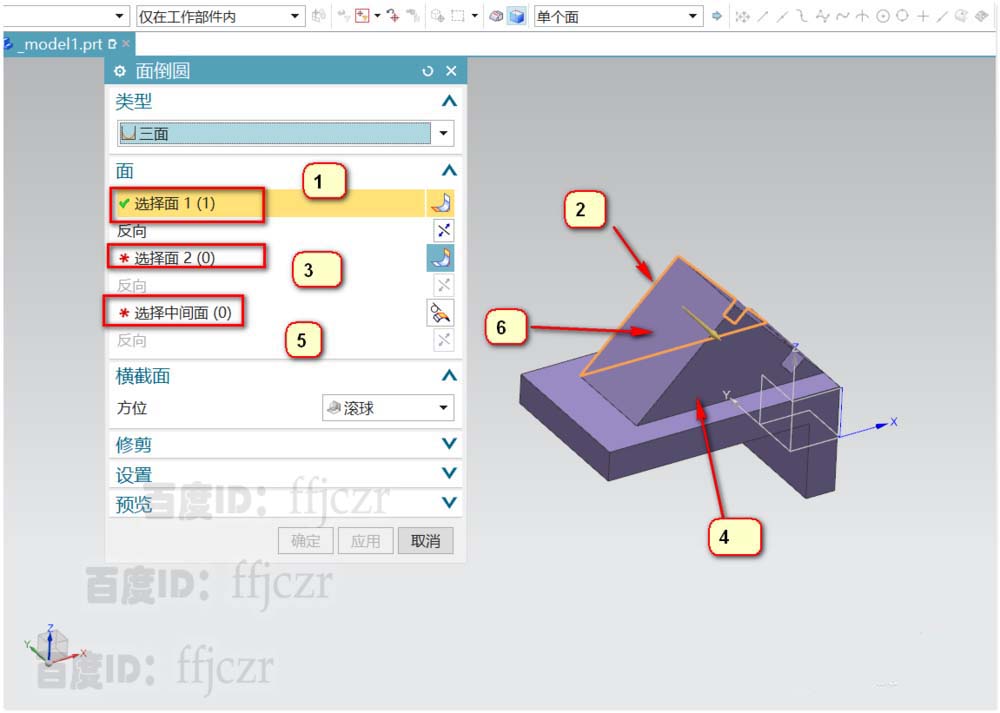

5、選用面倒圓，并修改其類型為三面；選擇模式改為單個面，按圖所示的步驟去選擇面，最后確定就能得到倒圓的效果。
