CATIA怎么測量照片內物體的尺寸?
我要評論CATIA中想要測量圖片的尺寸，該怎么測量呢？下面我們就來看看CATIA中測量物體尺寸的教程。
CATIA V5-V6R2016 64位 中文特別版(附破解文件+安裝教程)
- 類型：3D制作類
- 大?。?/span>4.18GB
- 語言：簡體中文
- 時間：2017-06-14
1、打開CATIA軟件，在菜單欄中選擇文件，并在下拉列表中單擊>打開命令，彈出選擇文件對話框，鼠標雙擊名為cup的文件或選擇文件單擊打開；

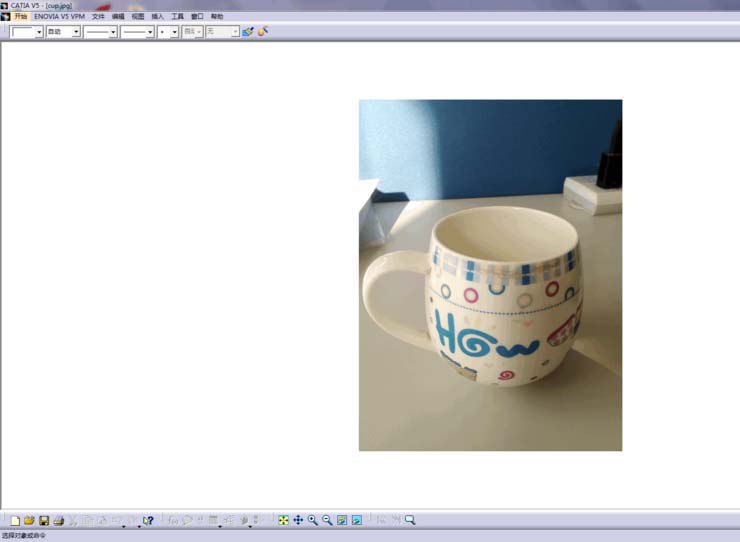

2、可以看到CATIA可以直接打開*jpg文件，照片為一個水杯，在右側工具欄中選擇DMU 2D工具中的2D測量命令；

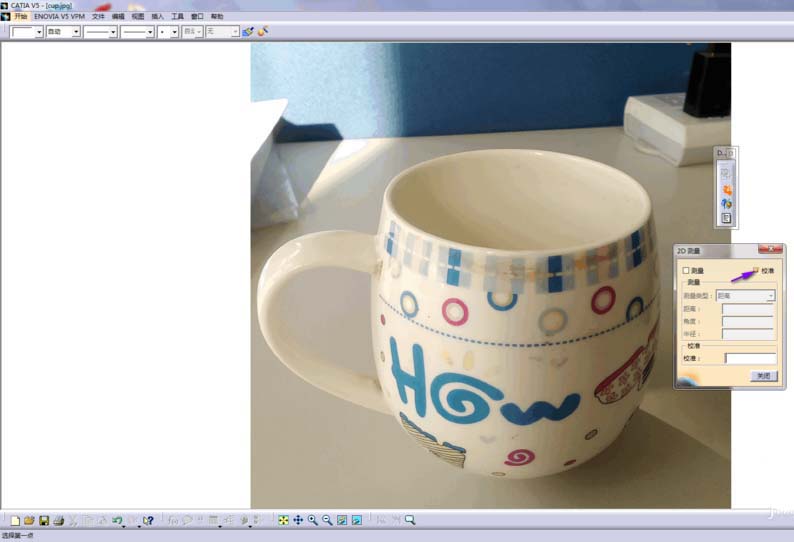

3、在彈出的命令對話框中勾選>校準選項，然后再數值欄中填寫照片的參考尺寸，也就是會所我們首先要預估一下杯子的一個尺寸，以這個尺寸為參考來測量其他尺寸；

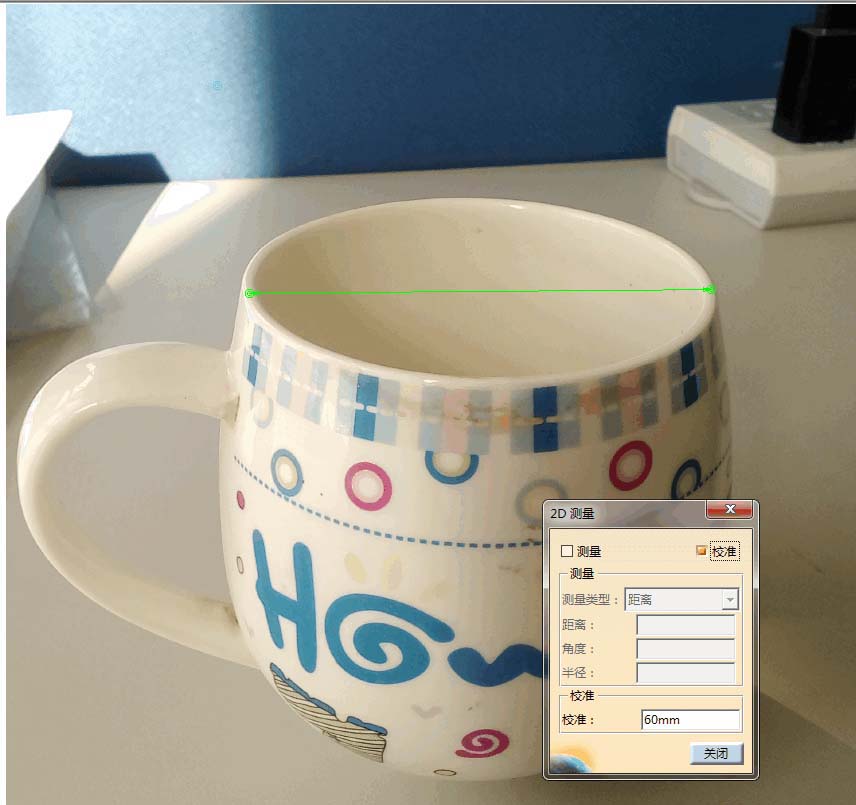

4、這里我們選擇杯口尺寸為60mm，鼠標左鍵選擇杯口的兩個端點，并在命令對話框的校準欄中將尺寸設置為60mm；

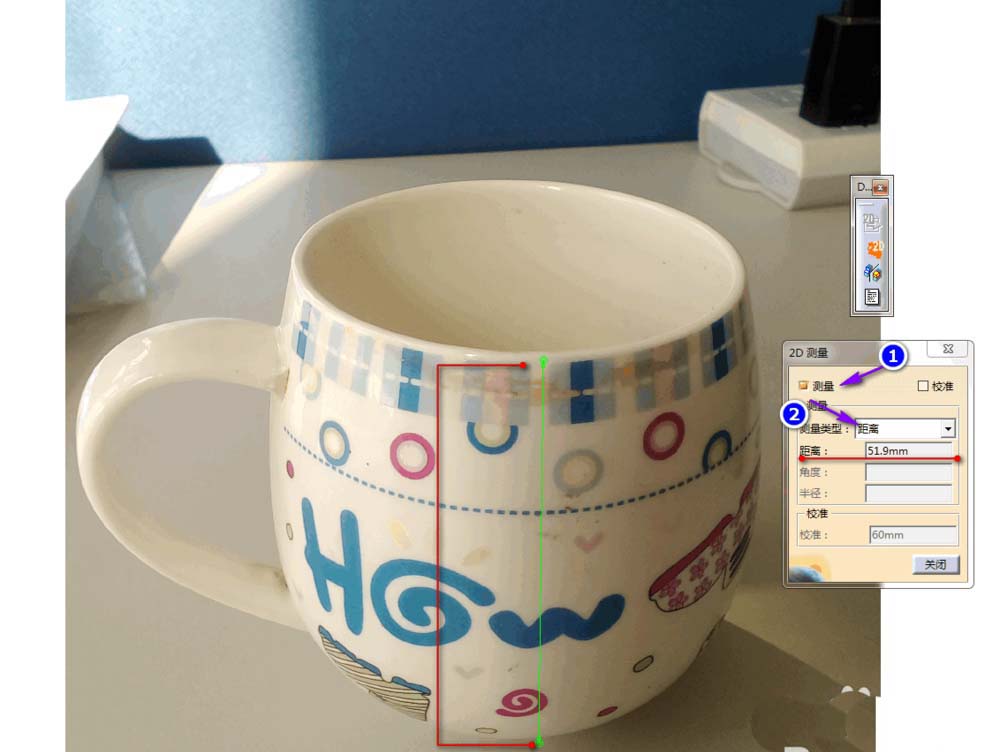

5、在2D測量命令框中重新勾選>測量選項，將測量類型切換為距離，然后鼠標左鍵依次選擇杯口與杯底的兩個端點，距離顯示為51.9mm；

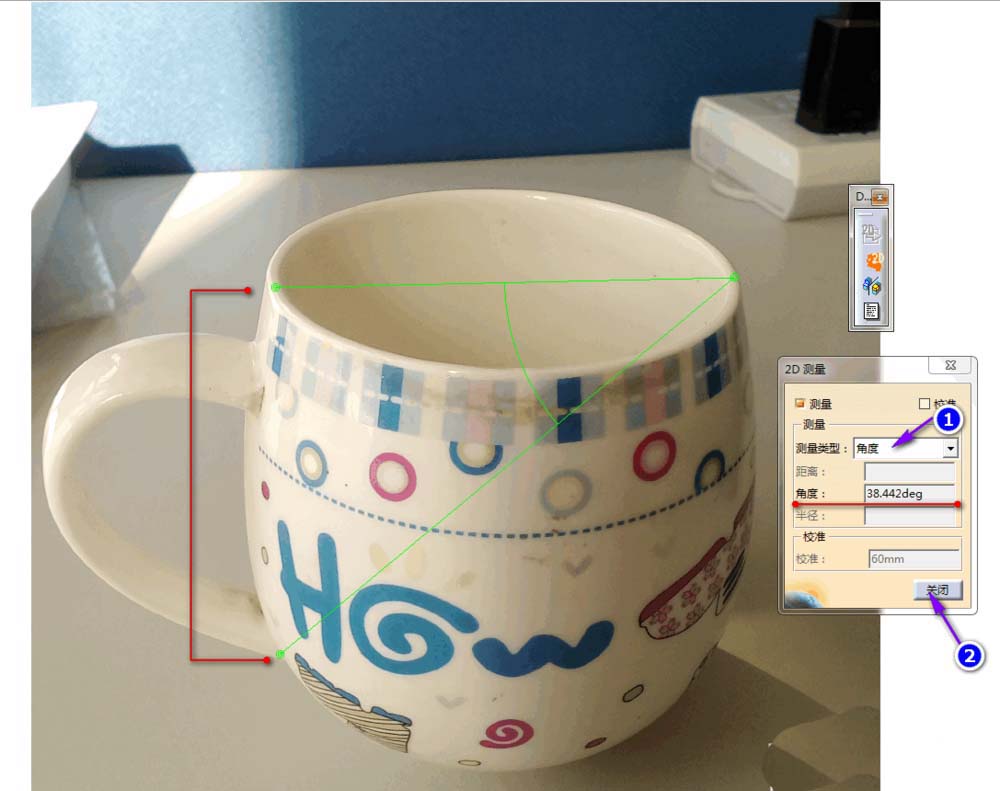

6、將測量類型切換為角度，在杯子上去如圖所示的三個點，這時杯子上這三個點所成的夾角為38.442deg，操作完成后點擊關閉。
以上就是CATIA測量圖片中物體尺寸的教程，希望大家喜歡，請繼續關注腳本之家。
