中興紅牛手機相信關注手機的用戶都不會陌生，作為一款不足千元的百元級4G手機，中興紅牛V5成為時下最具性價比的千元內鮮有的4G手機，目前擁有有非常高的關注度。前不久腳本之家小編為大家?guī)砹?ldquo;紅牛V5怎么樣 中興紅牛V5手機評測”，其中有網友對于這款高性價比手機內部做工與質量存在疑問，那么中興紅牛V5做工究竟如何呢？以下筆者為大家?guī)砹嗽敿?xì)的中興紅牛V5拆機評測，讓本文一起來揭曉答案吧。

紅牛手機做工怎么樣 中興紅牛V5拆機評測

拆機前簡單介紹下，中興紅牛手機配置，紅牛V5采用了5英寸720P全貼合屏幕，搭載了1.2GHz高通驍龍MSM8226四核處理器，擁有前置500萬/后置1300萬像素?cái)z像頭，內置2400mAh容量電池，支持時下最新的4G網絡。其中青春版內運行1GB RAM+4GB ROM，售價799.9元；能量版運行2GB RAM+8GB ROM，售價999.99元，兩者都擁有多種靚麗機身顏色，性價比非常出色，以下我們倆看看具體的拆機圖解。

中興紅牛V5機身背面采用了磨砂材質的塑料后殼，結合符合人體工程學的大弧面設計，結合8.9mm機身厚度，整體的握持感還是不錯的。

中興紅牛V5手機后殼

中興紅牛V5采用可拆卸后殼與更更換電池設計，因此拆機第一步就是老規矩的拆解后殼以及拆卸電池了，下圖看到的是拆解后殼。

中興紅牛V5后殼拆卸

后殼拆解完，我們就可以拆卸出電池了，如下圖所示：

中興紅牛V5電池拆卸

中興紅牛V5內置的電池采用藍色包裝，其容量為2400mAh,容量大小算中規中矩了。

中興紅牛V5電池特寫

接下來我們就具體來看看中興紅牛V5內部拆機拆解了。取出電池后，我們接下來就是需要拆解中興紅牛V5內部的固定螺絲了，中興紅牛V5內部采用十字螺絲固定，拆解上還是比較容易的。

中興紅牛V5固定螺絲拆卸

值得一提的是，中興紅牛V5內部固定螺絲上有一顆貼有易碎貼，也就是說，在保修期內，拆過螺絲，將失去免費保修服務，因此一般用戶請勿進行拆機噢。

注意：中興紅牛V5拆機將失去保修服務

中興紅牛V5內部大約有8顆十字螺絲固定，如下圖所示。其實該機中框內部還有2枚固定螺絲，具體我們在下面的深入拆機中會看到。

中興紅牛V5拆機內部8顆固定螺絲特寫

把內部固定螺絲全部擰下來之后，我們就可以取下中框殼了，可能是受成本限制，中興紅牛V5的中框保護材質偏軟，拆卸的時候，稍微要留意下。

中興紅牛V5中框保護殼拆解

拆卸中興紅牛V5手機內部中框后，我們就可以看到中興紅牛V5內部結構了，另外在拆下來的中框內部上，我們還可以看到有一個揚聲器等小部件。

中興紅牛V5手機內部結構一覽

圖為中興紅牛V5手機中框殼內部的揚聲器模塊特寫。

中興紅牛V5拆機揚聲器模塊特寫

中興紅牛V5內部采用了比較常見的L型主板設計，如下圖所示：

中興紅牛V5內部L型主板特寫

中興紅牛V5內部主板占據了絕大部分空間，也正因?yàn)槿绱?，中興紅牛V5主板上的芯片集成度并不高，其頂部主要有前后攝像頭、耳機等接口。

中興紅牛V5拆機主板上部特寫

另外在中興紅牛V5內部的底部的小主板上主要集成了USB數據接口以及一些小部件等，其核心芯片基本都集成在主板中部。

中興紅牛V5拆機主板底部特寫

前面我們提到中興紅牛V5中框內部還有固定螺絲，如下圖，內部還有2顆主板固定螺絲。

中興紅牛V5主板固定螺絲拆解#p#分頁標題#e#

取下螺絲之后，我們就可以拆解主板了，注意需要先斷開所有排線和取下所有可以取下的零件模塊。在拆解的時候我們可以看到，中興紅牛的側邊按鍵是和主板焊死的，所以我們在拆解時一定要多加注意。

中興紅牛V5拆卸主板注意事項

斷開排線取下主板之后，中興紅牛的屏幕面板還留有一些芯片和零件。從圖中我們可以看到，中興紅牛屏幕面板上是有一層金屬面板保護的。

圖為中興紅牛V5屏幕面板上控制屏幕觸控操作的芯片特寫。

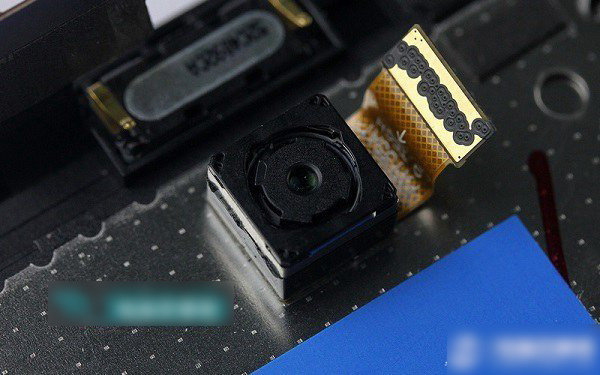

下圖看到的是中興紅牛V5后置1300萬像素?cái)z像頭特寫，由于攝像頭與屏幕粘合在一起，并且粘合固定的比較緊，因此這里就不取下來了。

中興紅牛V5拆機后置攝像頭拆卸

下面我們重點來看看中興紅牛V5的主板部分，下圖為拆解下來L型主板背面特寫。主板背面主要有2個SIM卡槽、1個存儲卡擴展卡槽與振子模塊，中興紅牛V5是一款4G手機吧，并支持雙卡雙待，網絡支持上還是非常給力的。

中興紅牛V5拆機之主板背面特寫

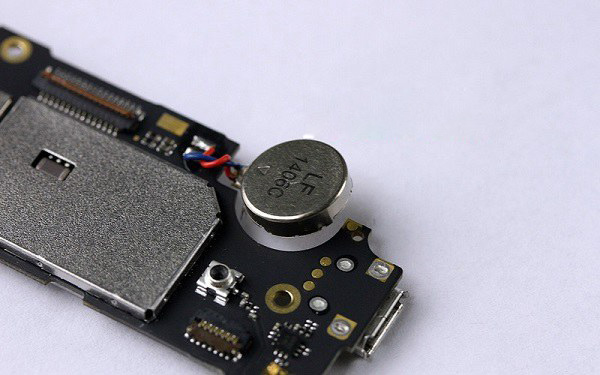

圖為中興紅牛V5主板背面上的振子特寫

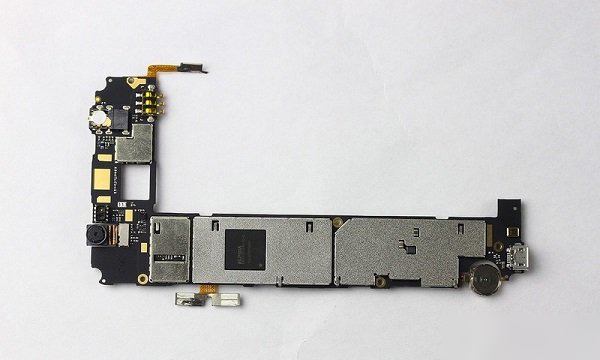

中興紅牛V5手機內部核心主板都位于主板正面，如下圖所示，在中興紅牛V5內部主板正面可以看到一枚500萬像素前置攝像頭，另外大面積的屏蔽罩下面都是核心芯片組。

中興紅牛V5拆機主板正面圖解

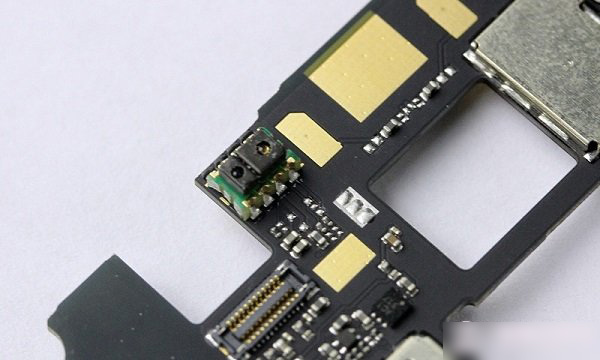

圖為中興紅牛V5主板正面上的光線/距離感應器特寫

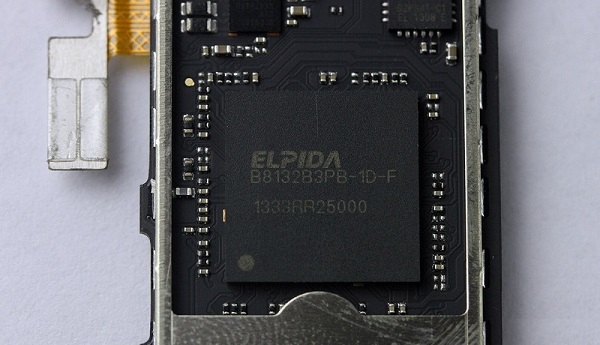

下面我們將中興紅牛V5內部主板正面上的芯片屏蔽罩取下，具體來看看其芯片組吧。首先看到的是爾必達1GB運行內存芯片（注：此次拆解的是青春版，能量版內置2GB內存）。另外值得一提的是在這顆內存芯片封裝內部還有高通驍龍400系列MSM8226四核處理器芯片，由于集成在內存芯片下方，因此大家看不到。

圖為中興紅牛V5處理器+RAM芯片特寫

圖為閃迪4GB容量內置存儲芯片特寫

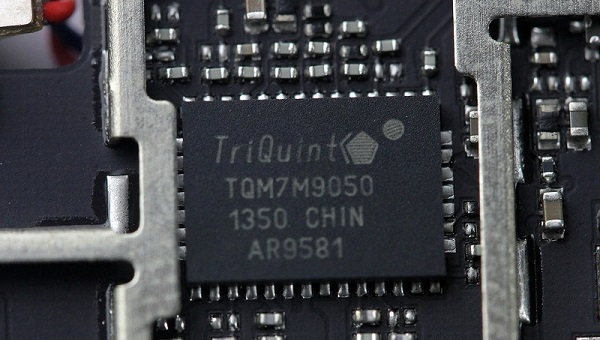

下圖為TriQuint的TQM7M9050多模多頻段功率放大器模塊特寫。

中興紅牛V5拆機TQM7M9050芯片特寫

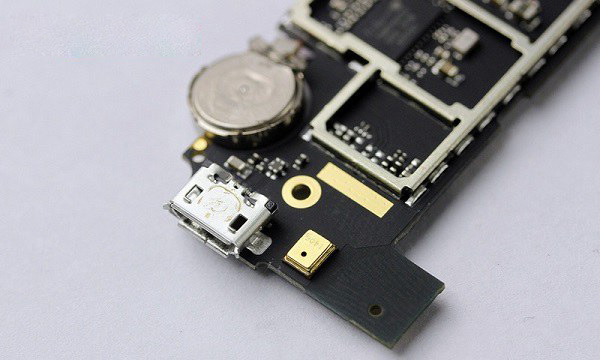

下圖為中興紅牛V5內部主板底部集成的的mirco USB接口特寫。

中興紅牛V5拆機主板底部USB接口特寫

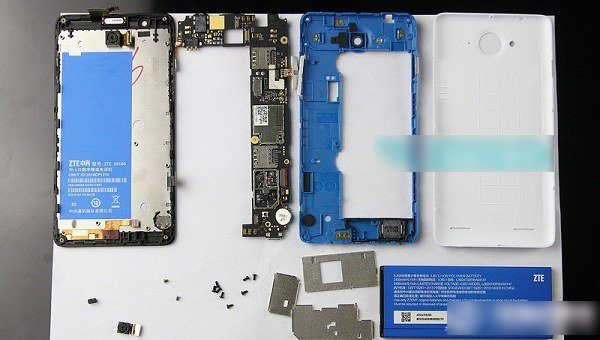

介紹到這里，中興紅牛V5手機拆解基本就結束了，最后為大家附上一張中興紅牛V5手機內部大卸八塊后的拆機全家福吧。

中興紅牛V5拆機全家福圖

拆機評測總結：

通過以上中興紅牛V5手機拆解全過程，我們可以看出，中興紅牛V5拆解比較容易的，維修難度不大。紅牛V5內部主板集成度并不高，不過作為國產知名手機品牌，紅牛V5延續了中興手機的做工。不過作為一款不足千元的業界鮮有的高性價比4G手機，中興紅牛V5內部用料相對一般，整體做工水準中規中矩，質量上依舊有較好的保障，是一款十分值得推薦的超值4G手機。
