Docker部署XXL-JOB分布式任務調度中心的完整指南

更新時間：2025年06月23日 09:31:42 作者：奧德瑞

XXL-Job是一個開源的分布式任務調度中心,它提供了一個可視化的任務管理界面,可以方便地創建,編輯和監控任務,本文小編就來和大家詳細講講Docker如何部署XXL-JOB吧

一.部署步驟

拉取鏡像

docker pull mysql:latest
docker pull xuxueli/xxl-job-admin:2.4.0

創建網絡

docker network create my

運行mysql命令

docker run --network my --name mysql -p 3306:3306 -v /Users/a123456/work/dockerVolumes/mysql/conf:/etc/mysql/my.cnf -v /Users/a123456/work/dockerVolumes/mysql/data:/var/lib/mysql -v /Users/a123456/work/dockerVolumes/mysql/log:/logs -e MYSQL_ROOT_PASSWORD=shmily1314 --restart=always -d mysql

執行SQL腳本

CREATE database if NOT EXISTS `xxl_job` default character set utf8mb4 collate utf8mb4_unicode_ci;
use `xxl_job`;

SET NAMES utf8mb4;

CREATE TABLE `xxl_job_info` (
                                `id` int(11) NOT NULL AUTO_INCREMENT,
                                `job_group` int(11) NOT NULL COMMENT '執行器主鍵ID',
                                `job_desc` varchar(255) NOT NULL,
                                `add_time` datetime DEFAULT NULL,
                                `update_time` datetime DEFAULT NULL,
                                `author` varchar(64) DEFAULT NULL COMMENT '作者',
                                `alarm_email` varchar(255) DEFAULT NULL COMMENT '報警郵件',
                                `schedule_type` varchar(50) NOT NULL DEFAULT 'NONE' COMMENT '調度類型',
                                `schedule_conf` varchar(128) DEFAULT NULL COMMENT '調度配置，值含義取決于調度類型',
                                `misfire_strategy` varchar(50) NOT NULL DEFAULT 'DO_NOTHING' COMMENT '調度過期策略',
                                `executor_route_strategy` varchar(50) DEFAULT NULL COMMENT '執行器路由策略',
                                `executor_handler` varchar(255) DEFAULT NULL COMMENT '執行器任務handler',
                                `executor_param` varchar(512) DEFAULT NULL COMMENT '執行器任務參數',
                                `executor_block_strategy` varchar(50) DEFAULT NULL COMMENT '阻塞處理策略',
                                `executor_timeout` int(11) NOT NULL DEFAULT '0' COMMENT '任務執行超時時間，單位秒',
                                `executor_fail_retry_count` int(11) NOT NULL DEFAULT '0' COMMENT '失敗重試次數',
                                `glue_type` varchar(50) NOT NULL COMMENT 'GLUE類型',
                                `glue_source` mediumtext COMMENT 'GLUE源代碼',
                                `glue_remark` varchar(128) DEFAULT NULL COMMENT 'GLUE備注',
                                `glue_updatetime` datetime DEFAULT NULL COMMENT 'GLUE更新時間',
                                `child_jobid` varchar(255) DEFAULT NULL COMMENT '子任務ID，多個逗號分隔',
                                `trigger_status` tinyint(4) NOT NULL DEFAULT '0' COMMENT '調度狀態：0-停止，1-運行',
                                `trigger_last_time` bigint(13) NOT NULL DEFAULT '0' COMMENT '上次調度時間',
                                `trigger_next_time` bigint(13) NOT NULL DEFAULT '0' COMMENT '下次調度時間',
                                PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_log` (
                               `id` bigint(20) NOT NULL AUTO_INCREMENT,
                               `job_group` int(11) NOT NULL COMMENT '執行器主鍵ID',
                               `job_id` int(11) NOT NULL COMMENT '任務，主鍵ID',
                               `executor_address` varchar(255) DEFAULT NULL COMMENT '執行器地址，本次執行的地址',
                               `executor_handler` varchar(255) DEFAULT NULL COMMENT '執行器任務handler',
                               `executor_param` varchar(512) DEFAULT NULL COMMENT '執行器任務參數',
                               `executor_sharding_param` varchar(20) DEFAULT NULL COMMENT '執行器任務分片參數，格式如 1/2',
                               `executor_fail_retry_count` int(11) NOT NULL DEFAULT '0' COMMENT '失敗重試次數',
                               `trigger_time` datetime DEFAULT NULL COMMENT '調度-時間',
                               `trigger_code` int(11) NOT NULL COMMENT '調度-結果',
                               `trigger_msg` text COMMENT '調度-日志',
                               `handle_time` datetime DEFAULT NULL COMMENT '執行-時間',
                               `handle_code` int(11) NOT NULL COMMENT '執行-狀態',
                               `handle_msg` text COMMENT '執行-日志',
                               `alarm_status` tinyint(4) NOT NULL DEFAULT '0' COMMENT '告警狀態：0-默認、1-無需告警、2-告警成功、3-告警失敗',
                               PRIMARY KEY (`id`),
                               KEY `I_trigger_time` (`trigger_time`),
                               KEY `I_handle_code` (`handle_code`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_log_report` (
                                      `id` int(11) NOT NULL AUTO_INCREMENT,
                                      `trigger_day` datetime DEFAULT NULL COMMENT '調度-時間',
                                      `running_count` int(11) NOT NULL DEFAULT '0' COMMENT '運行中-日志數量',
                                      `suc_count` int(11) NOT NULL DEFAULT '0' COMMENT '執行成功-日志數量',
                                      `fail_count` int(11) NOT NULL DEFAULT '0' COMMENT '執行失敗-日志數量',
                                      `update_time` datetime DEFAULT NULL,
                                      PRIMARY KEY (`id`),
                                      UNIQUE KEY `i_trigger_day` (`trigger_day`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_logglue` (
                                   `id` int(11) NOT NULL AUTO_INCREMENT,
                                   `job_id` int(11) NOT NULL COMMENT '任務，主鍵ID',
                                   `glue_type` varchar(50) DEFAULT NULL COMMENT 'GLUE類型',
                                   `glue_source` mediumtext COMMENT 'GLUE源代碼',
                                   `glue_remark` varchar(128) NOT NULL COMMENT 'GLUE備注',
                                   `add_time` datetime DEFAULT NULL,
                                   `update_time` datetime DEFAULT NULL,
                                   PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_registry` (
                                    `id` int(11) NOT NULL AUTO_INCREMENT,
                                    `registry_group` varchar(50) NOT NULL,
                                    `registry_key` varchar(255) NOT NULL,
                                    `registry_value` varchar(255) NOT NULL,
                                    `update_time` datetime DEFAULT NULL,
                                    PRIMARY KEY (`id`),
                                    KEY `i_g_k_v` (`registry_group`,`registry_key`,`registry_value`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_group` (
                                 `id` int(11) NOT NULL AUTO_INCREMENT,
                                 `app_name` varchar(64) NOT NULL COMMENT '執行器AppName',
                                 `title` varchar(12) NOT NULL COMMENT '執行器名稱',
                                 `address_type` tinyint(4) NOT NULL DEFAULT '0' COMMENT '執行器地址類型：0=自動注冊、1=手動錄入',
                                 `address_list` text COMMENT '執行器地址列表，多地址逗號分隔',
                                 `update_time` datetime DEFAULT NULL,
                                 PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_user` (
                                `id` int(11) NOT NULL AUTO_INCREMENT,
                                `username` varchar(50) NOT NULL COMMENT '賬號',
                                `password` varchar(50) NOT NULL COMMENT '密碼',
                                `role` tinyint(4) NOT NULL COMMENT '角色：0-普通用戶、1-管理員',
                                `permission` varchar(255) DEFAULT NULL COMMENT '權限：執行器ID列表，多個逗號分割',
                                PRIMARY KEY (`id`),
                                UNIQUE KEY `i_username` (`username`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_lock` (
                                `lock_name` varchar(50) NOT NULL COMMENT '鎖名稱',
                                PRIMARY KEY (`lock_name`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

INSERT INTO `xxl_job_group`(`id`, `app_name`, `title`, `address_type`, `address_list`, `update_time`) VALUES (1, 'xxl-job-executor-sample', '示例執行器', 0, NULL, '2018-11-03 22:21:31' );
INSERT INTO `xxl_job_info`(`id`, `job_group`, `job_desc`, `add_time`, `update_time`, `author`, `alarm_email`, `schedule_type`, `schedule_conf`, `misfire_strategy`, `executor_route_strategy`, `executor_handler`, `executor_param`, `executor_block_strategy`, `executor_timeout`, `executor_fail_retry_count`, `glue_type`, `glue_source`, `glue_remark`, `glue_updatetime`, `child_jobid`) VALUES (1, 1, '測試任務1', '2018-11-03 22:21:31', '2018-11-03 22:21:31', 'XXL', '', 'CRON', '0 0 0 * * ? *', 'DO_NOTHING', 'FIRST', 'demoJobHandler', '', 'SERIAL_EXECUTION', 0, 0, 'BEAN', '', 'GLUE代碼初始化', '2018-11-03 22:21:31', '');
INSERT INTO `xxl_job_user`(`id`, `username`, `password`, `role`, `permission`) VALUES (1, 'admin', 'e10adc3949ba59abbe56e057f20f883e', 1, NULL);
INSERT INTO `xxl_job_lock` ( `lock_name`) VALUES ( 'schedule_lock');

commit;

運行xxl-job的docker命令

提示：鏈接數據庫要用 mysql服務名訪問，否則網絡不通

docker run --network my -di \
-e PARAMS="--spring.datasource.url=jdbc:mysql://mysql:3306/xxl_job?Unicode=true&characterEncoding=UTF-8 \ --spring.datasource.username=root --spring.datasource.password=shmily1314" \
-p 9001:8080 \
-v /Users/a123456/work/dockerVolumes/xxl-job:/data/applogs \
--privileged=true \
--name xxl-job-admin-2.4.0 xuxueli/xxl-job-admin:2.4.0

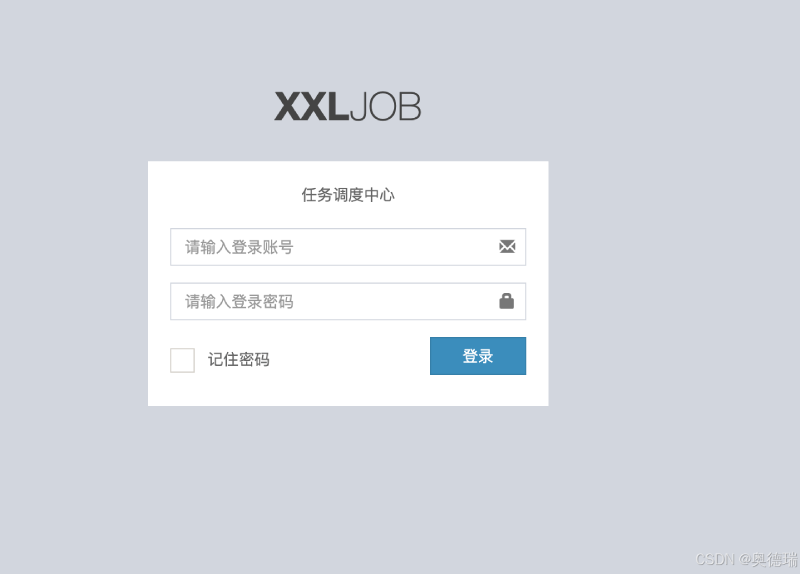

管理界面訪問

http://localhost:9001/xxl-job-admin

用戶名admin

密碼123456

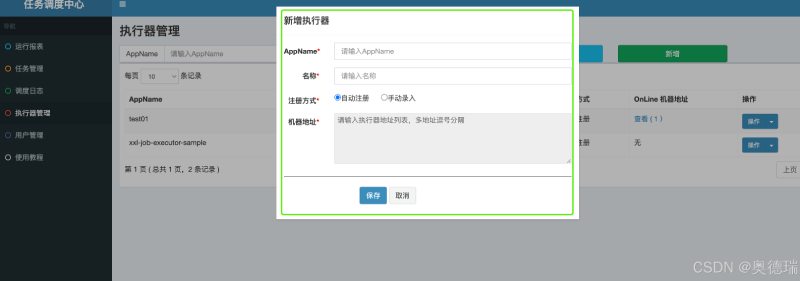

新建執行器

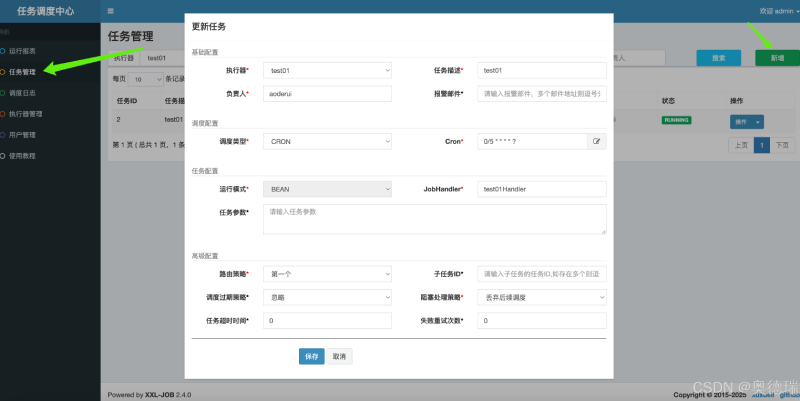

新建任務

樣例配置每5秒執行一次任務

二.應用使用

引入xxljob依賴

   <dependency>
            <groupId>com.xuxueli</groupId>
            <artifactId>xxl-job-core</artifactId>
            <version>2.5.0</version>
        </dependency>
    <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
            <scope>provided</scope>
        </dependency>

增加xxljob配置

#xxl-job
xxl:
  job:
    admin:
      addresses: http://localhost:9001/xxl-job-admin
    executor:
      appname: test01
      ip:
      port: 9010
      logpath: xxl-job/log
      logretentiondays: -1
    accessToken: default_token

新建XXLJOB Config配置類

import com.xxl.job.core.executor.impl.XxlJobSpringExecutor;
import lombok.extern.slf4j.Slf4j;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Slf4j
@Configuration
public class XxlJobConfig {

    @Value("${xxl.job.admin.addresses}")
    private String adminAddresses;

    @Value("${xxl.job.executor.appname}")
    private String appName;

    @Value("${xxl.job.executor.ip}")
    private String ip;

    @Value("${xxl.job.executor.port}")
    private int port;

    @Value("${xxl.job.accessToken}")
    private String accessToken;

    @Value("${xxl.job.executor.logpath}")
    private String logPath;

    @Value("${xxl.job.executor.logretentiondays}")
    private int logRetentionDays;


    @Bean
    public XxlJobSpringExecutor xxlJobExecutor() {
        log.info(">>>>>>>>>>> xxl-job config init.");
        XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
        xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
        xxlJobSpringExecutor.setAppname(appName);
        xxlJobSpringExecutor.setIp(ip);
        xxlJobSpringExecutor.setPort(port);
        xxlJobSpringExecutor.setAccessToken(accessToken);
        xxlJobSpringExecutor.setLogPath(logPath);
        xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);
        return xxlJobSpringExecutor;
    }

}

新增handler處理業務類

定時任務觸發的邏輯，寫在里面

import com.xxl.job.core.handler.annotation.XxlJob;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Component;
@Slf4j
@Component
public class TaskHandler {

    @XxlJob("test01Handler")
    public  void test01Handler() {
        log.info("xxl-job, hello world.");
    }
}

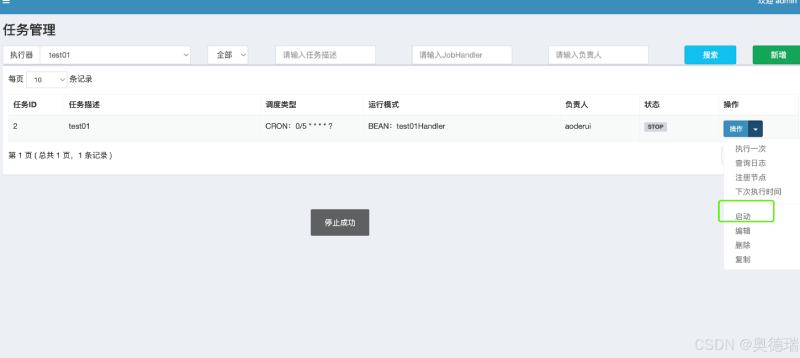

XXLJOB界面開啟定時任務

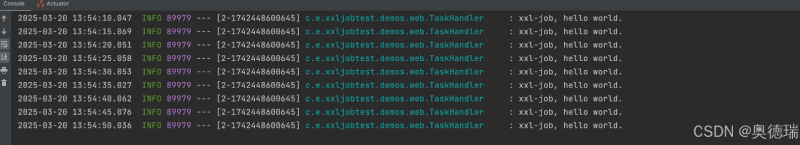

定時任務執行

三.測試源碼

GitCode - 全球開發者的開源社區,開源代碼托管平臺

四.xxljob配置發送預警郵件（擴展）

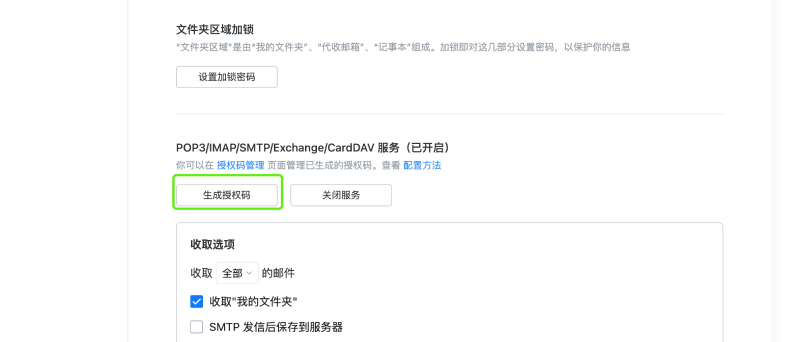

開通QQ郵箱的SMTP發送郵件服務，生成授權碼。授權碼是作為spring.mail.password的值。不要寫QQ郵箱密碼，謹慎操作！

可以先刪除之前運行的XXL-JOB的容器

docker rm 容器id

運行XXL-JOB docker命令

啟動命令添加郵件額外參數

docker run --network my -di \
-e PARAMS="--spring.datasource.url=jdbc:mysql://mysql:3306/xxl_job?Unicode=true&characterEncoding=UTF-8 \ --spring.datasource.username=root --spring.datasource.password=shmily1314 spring.mail.host=smtp.qq.com
--spring.mail.port=25
--spring.mail.username=xx@qq.com
--spring.mail.from=xxx@qq.com
--spring.mail.password=xxxx
--spring.mail.properties.mail.smtp.auth=true
--spring.mail.properties.mail.smtp.starttls.enable=true
--spring.mail.properties.mail.smtp.starttls.required=true
--spring.mail.properties.mail.smtp.socketFactory.class=javax.net.ssl.SSLSocketFactory" \
-p 9001:8080 \
-v /Users/a123456/work/dockerVolumes/xxl-job:/data/applogs \
--privileged=true \
--name xxl-job-admin-2.4.0 xuxueli/xxl-job-admin:2.4.0

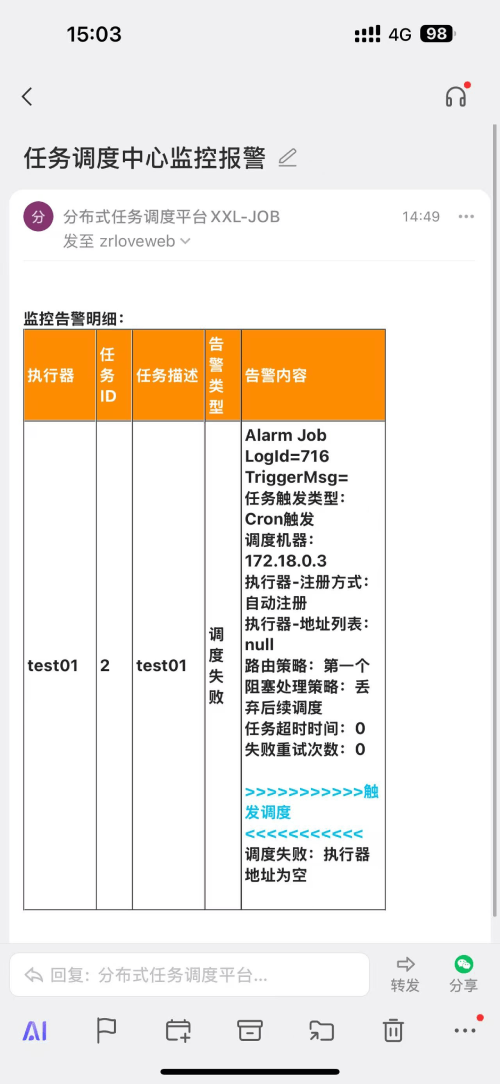

郵件預警截圖
