Docker中的容器網絡和通信原理詳解
Docker 容器網絡和通信原理
1. Docker 默認的網絡模型
Docker Host : 安裝了 docker deamon 的主機
docker0 : 安裝了 docker 之后出現的網橋
- 通過網橋可以將 Linux 支持的不同的端口連接起來
- 實現類交換機多對多的通信
veth pair
- 虛擬以太網（Ethernet）設備
- 成對出現,用于解決網絡命名空間之間的隔離
- 一端連接 Container network namespace，另一端連接 host network namespace
當創建了一個容器之后 , 會在主機中創建一個虛擬的以太網設備 ( veth )
一端連接主機的網絡的命名空間
一端連接容器的網絡命名空間
啟動一個容器，查看容器的網絡設備
docker run -it centos:latest bash

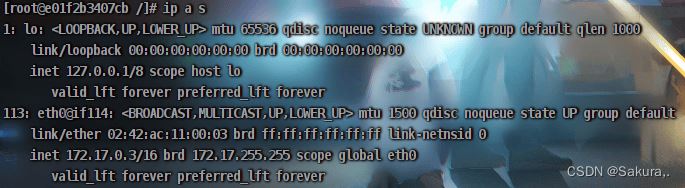

可以看到容器有自己的網絡設備，這是連接容器網絡命名空間的一端
按住ctrl+p+q退回容器，使容器在后臺運行
這個虛擬的網絡設備就是連接 docker host 網絡命名空間的
2. Docker 網絡模型工作原理
2.1. 容器訪問外網

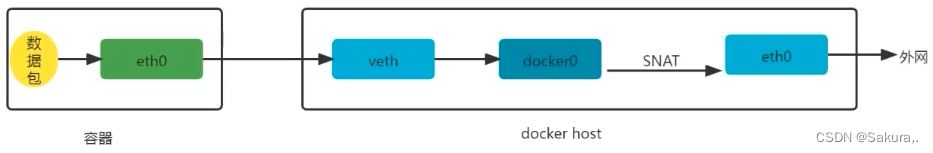

容器中的數據包轉發給 eth0 網卡，然后在轉發到 docker host 命名空間的虛擬網絡設備，虛擬的網絡設備會把數據傳給 docker0， 然后再轉發給 eth0 ( 物理網卡 )，
SNAT 源地址轉換：把 docker0 的源地址轉換成 docker host 主機所在網段的 IP 地址

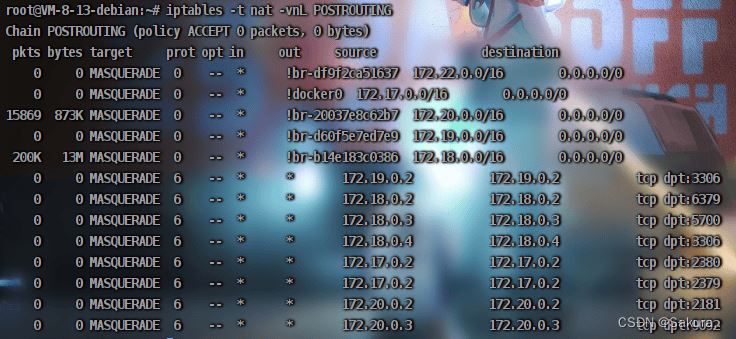

iptables -t nat -vnL POSTROUTING
MASQUERADE 就是 SNAT ，底層轉發是由 iptables 來承載的
2.2 外網訪問容器
首先外網的數據包能夠傳送到 eth0 網卡，內核接收到數據之后會進行 DNAT （目標地址轉換）

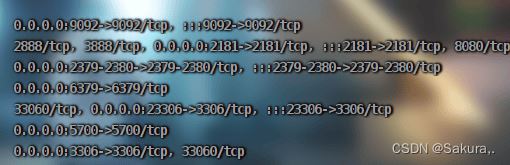

所以容器的 port 就是: 但訪問宿主主機的 3306 端口，會被轉發到容器的某個端口
可以通過 iptables 看到 docker 鏈

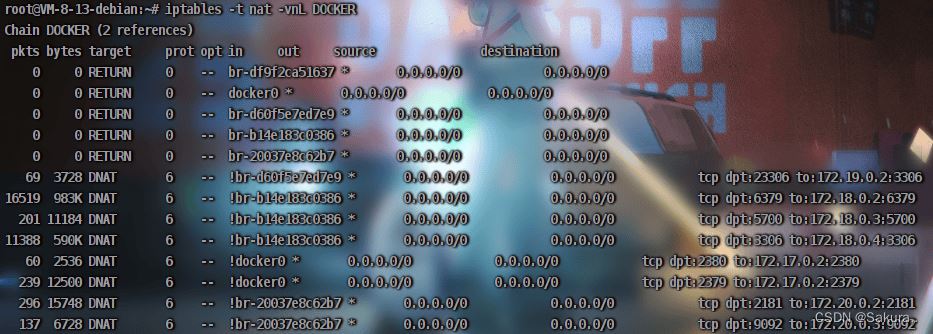

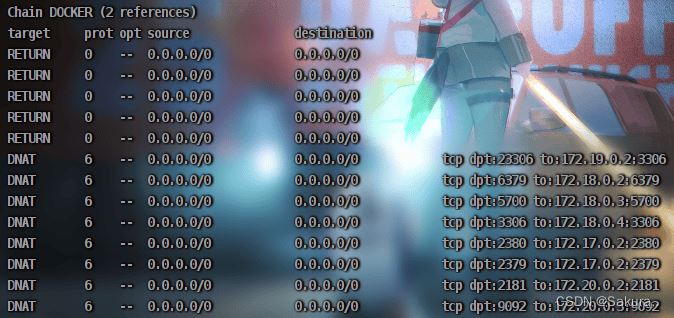

iptables -t nat -nL
不管哪個 IP , 不管目標地址是哪個，只要訪問對應端口，就轉換到 172.17… 的對應端口
3. Docker 四種網絡模型
- bridge [ 橋接式網絡 ( Bridge container A ) ]：–network bridge（默認網絡模型）

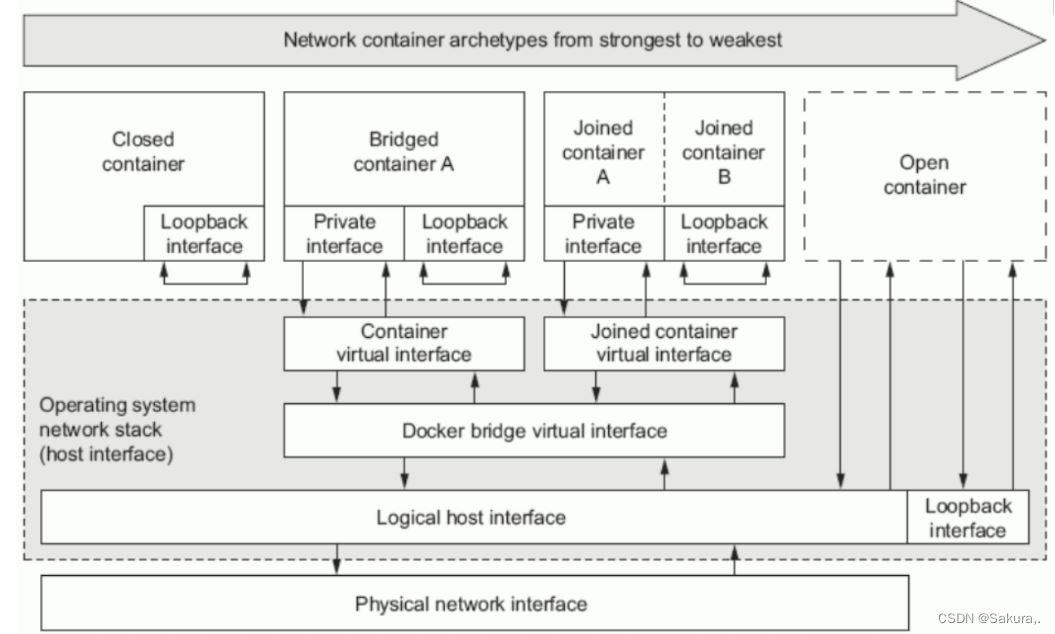

橋接容器，除了有一塊本地回環接口 ( Loopback interface ) 外，還有一塊私有接口 ( Private interface ) 通過容器虛擬接口 ( Container virtual interface ) 連接到橋接虛擬接口 ( Docker bridge virtual interface )，之后通過邏輯主機接口 ( Logical host interface ) 連接到主機物理網絡 ( Physical network interface )。橋接網卡默認會分配到 172.17.0.0/16 的IP地址段。如果我們在創建容器時沒有指定網絡模型，默認就是 ( Nat ) 橋接網絡，這也就是為什么我們在登錄到一個容器后，發現 IP 地址段都在 172.17.0.0/16 網段的原因。
容器通過虛擬以太網設備連接到主機的網絡命名空間，通過主機的命名空間實現對外網的訪問
- host [ 開放式容器 ( Open container ) ]：–network host
比聯盟式網絡更開放，聯盟式網絡是多個容器共享網絡 ( Net ) , 而開放式容器 ( Open contaner ) 就直接共享了宿主機的名稱空間。因此物理網卡有多少個，那么該容器就能看到多少網卡信息。我們可以說 Open container 是聯盟式容器的衍生。
讓容器和主鍵共享同一個網絡命名空間，容器中的 IP 地址和 Docker host IP 地址是完全一直的，有利于對容器服務的訪問
- none [封閉式網絡(Closed container)]：–network none
封閉式容器，只有本地回環接口 ( Loopback interface ) ，和服務器看到的 lo 接口類似)，無法與外界進行通信。
這種網絡模式中只有 Loopback 這種網路接口，不能去連接外網
- container [聯盟式網絡 ( Joined container A | Joined container B ]：–network container:c1(容器名稱或容器ID)
每個容器都各有一部分名稱空間 ( Mount , PID , User )，另外一部分名稱空間是共享的( UTS , Net , IPC ) 。由于它們的網絡是共享的，因此各個容器可以通過本地回環接口 ( Loopback interface ) 進行通信。除了共享同一組本地回環接口 ( Loopback interface ) 外，還有一塊一塊私有接口 ( Private interface ) 通過聯合容器虛擬接口 ( Joined container virtual interface )連接到橋接虛擬接口 ( Docker bridge virtual interface )，之后通過邏輯主機接口 ( Logical host interface ) 連接到主機物理網絡 ( Physical network interface )。
可以共享兩個容器的命名空間
4. 查看指定類型的網絡模型
4.1 查看所有容器的網絡模型
# 查看已有的網絡模型 docker network ls docker netword list
4.2 查看指定網絡模型的詳細信息
root@VM-8-13-debian:~# docker network inspect bridge
[
{
"Name": "bridge",
"Id": "6e7985ab54cdd0f9143da410b03f5e0df82146d3e0256fee573e6d3c64de4df5",
"Created": "2023-10-12T18:42:05.876320519+08:00",
"Scope": "local",
"Driver": "bridge",
"EnableIPv6": false,
"IPAM": {
"Driver": "default",
"Options": null,
"Config": [
{
# 子網和網關
"Subnet": "172.17.0.0/16",
"Gateway": "172.17.0.1"
}
]
},
"Internal": false,
"Attachable": false,
"Ingress": false,
"ConfigFrom": {
"Network": ""
},
"ConfigOnly": false,
# 哪些容器連接到了這個網絡
"Containers": {
"420df0739e938ad67819430697329aa0cd0b9dc83be296995bfdf3a90b74b6e7": {
"Name": "etcd",
"EndpointID": "52e9e6d2601301c87c5dcaa2d8cfd47e2da9317692d2572e201207e98ca03a3c",
# 容器的IP地址和MAC地址
"MacAddress": "02:42:ac:11:00:02",
"IPv4Address": "172.17.0.2/16",
"IPv6Address": ""
},
"e01f2b3407cb1962b15630623e7d4ecd1ac2e40e256e3d2d87390dd31ef38985": {
"Name": "quizzical_nobel",
"EndpointID": "560ab4c4cf83a011fdeec12e2ac3e3b0c4252a7cb81a5ae115067ba82eea9dfb",
"MacAddress": "02:42:ac:11:00:03",
"IPv4Address": "172.17.0.3/16",
"IPv6Address": ""
}
},
# 默認選項
"Options": {
# 是不是默認網橋
"com.docker.network.bridge.default_bridge": "true",
"com.docker.network.bridge.enable_icc": "true",
# 是否開啟上網功能(源地址轉換 SNAT)
"com.docker.network.bridge.enable_ip_masquerade": "true",
"com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
# 橋的名字
"com.docker.network.bridge.name": "docker0",
# 橋的最大傳輸單元
"com.docker.network.driver.mtu": "1500"
},
"Labels": {}
}
]4.3 查看 docker 支持的網絡模型
root@VM-8-13-debian:~# docker info | grep Network Network: bridge host ipvlan macvlan null overlay
5. 創建指定類型的網絡模型
5.1 bridge
- 查看幫助

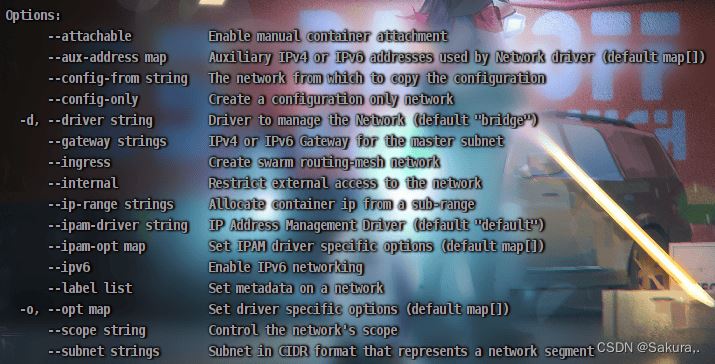

docker network create -h
- 創建網絡模型
# 1.簡單寫法 docker network create Mysql # 2.復雜寫法 docker network create -d bridge --subnet "192.168.100.0/24" --gateway "192.168.100.1" -o com.docker.network.bridge.name=docker1 Mysql # com.docker.network.bridge.name 就是上面查看網絡模型選項信息里面的內容
- 驗證是否創建成功

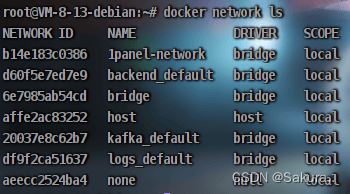

root@VM-8-13-debian:~# docker network ls NETWORK ID NAME DRIVER SCOPE b14e183c0386 1panel-network bridge local 136c9c1912fc Mysql bridge local d60f5e7ed7e9 backend_default bridge local 6e7985ab54cd bridge bridge local affe2ac83252 host host local 20037e8c62b7 kafka_default bridge local df9f2ca51637 logs_default bridge local aeecc2524ba4 none null local # 同時也可以使用 docker network inspect Mysql查看詳細信息
- 啟動一個容器連接到創建的網絡
# docker run -it --network Mysql busybox / # ping wwww.baidu.com PING wwww.baidu.com (110.242.68.66): 56 data bytes 64 bytes from 110.242.68.66: seq=0 ttl=250 time=10.616 ms 64 bytes from 110.242.68.66: seq=1 ttl=250 time=10.601 ms 64 bytes from 110.242.68.66: seq=2 ttl=250 time=10.595 ms --- wwww.baidu.com ping statistics --- 11 packets transmitted, 11 packets received, 0% packet loss round-trip min/avg/max = 10.589/10.612/10.628 ms
可以看出是可以正常 ping 通的
5.2 host
docker run -it --network host --rm busybox # 啟動Nginx 服務 docker run -d --network host nginx:latest
# 查看容器運行狀態 # docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES f6677b213271 nginx:latest "/docker-entrypoint.…" 7 seconds ago Up 6 seconds youthful_shtern
# 查看docker host 80端口狀態
# ss -anput | grep ":80"
tcp LISTEN 0 511 *:80 *:* users:(("nginx",pid=42866,fd=7),("nginx",pid=42826,fd=7))
tcp LISTEN 0 511 :::80 :::* users:(("nginx",pid=42866,fd=8),("nginx",pid=42826,fd=8))host 網絡模型用的是和宿主主機同一個命名空間
缺點: 無法啟動第二個這樣的容器 ( 端口很稀缺 )
5.3 none
root@VM-8-13-debian:~# docker run -it --network none busybox
/ # ifconfig
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:65536 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)可以看到是沒有網絡的，如果連接了只能在本地做一下測試
如果需要有更多的網絡，可以創建虛擬的網絡設備
5.4 聯盟網絡
- 創建c1容器，使用默認網絡模型
root@VM-8-13-debian:~# docker run -it --name c1 --rm busybox:latest
/ # ifconfig
eth0 Link encap:Ethernet HWaddr 02:42:AC:11:00:03
inet addr:172.17.0.3 Bcast:172.17.255.255 Mask:255.255.0.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:6 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:516 (516.0 B) TX bytes:0 (0.0 B)
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:65536 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)- 創建 c2 容器，與 c1 容器共享網絡命名空間
root@VM-8-13-debian:~# docker run -it --name c2 --network container:c1 --rm busybox:latest
root@VM-8-13-debian:~# docker run -it --name c2 --network container:c1 --rm busybox:latest
/ # ifconfig
eth0 Link encap:Ethernet HWaddr 02:42:AC:11:00:03
inet addr:172.17.0.3 Bcast:172.17.255.255 Mask:255.255.0.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:11 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:866 (866.0 B) TX bytes:0 (0.0 B)
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:65536 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)可以看到兩者的虛擬網卡一模一樣
# 在c2容器中創建文件并開啟httpd服務 echo "hello world" >> /tmp/index.html ls /tmp index.html httpd -h /tmp # 驗證80端口是否打開 / # netstat -npl Active Internet connections (only servers) Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name tcp 0 0 :::80 :::* LISTEN 10/httpd # 在c1容器中進行訪問驗證 docker exec c1 wget -O - -q 127.0.0.1 hello world
網絡共享，文件系統 獨立
6. 跨 Docker Host 容器間通信實現
也就是一臺主機中的 docker 容器和另一臺主機中的 docker 容器在不使用 host 網絡模型的情況下如何通信
這個之后有時間我再慢慢寫
總結
