一、程序地址空間

1、各內存區域的相對位置

我記得在之前的博文中好像用編譯器粗略定位過各個類型地址空間的位置，這里我們?cè)衮?yàn)證一下它們的相對關系，這里是32位的機器，存儲空間為2^32byte=4GB

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>

int g_val_1;
int g_val_2 = 100;

int main(int argc, char *argv[], char *env[])
{
    printf("code addr: %p\n", main);//代碼段
    const char *str = "hello world";
    printf("read only string addr: %p\n", str);//只讀數據段
    printf("init global value addr: %p\n", &g_val_2);//數據段（已初始化）
    printf("uninit global value addr: %p\n", &g_val_1);//BBS段（未初始化）
    char *mem = (char*)malloc(100);
    char *mem1 = (char*)malloc(100);
    char *mem2 = (char*)malloc(100);
    //malloc在堆上開辟空間
    printf("heap addr: %p\n", mem);
    printf("heap addr: %p\n", mem1);
    printf("heap addr: %p\n", mem2);
    //臨時變量在棧上開辟空間
    printf("stack addr: %p\n", &str);
    printf("stack addr: %p\n", &mem);

    static int a = 0;
    int b;
    int c;
    //靜態成員變量在數據段
    printf("a = stack addr: %p\n", &a);
    //臨時變量在棧區
    printf("stack addr: %p\n", &b);
    printf("stack addr: %p\n", &c);
    //其實在棧區的最大地址處和內核空間的最小地址處之間還有一部分
    //用來存放我們的命令行和環境變量，且環境變量在大地址處
    int i = 0;
    for(; argv[i]; i++)
        printf("argv[%d]: %p\n", i, argv[i]);

    for(i=0; env[i]; i++)
        printf("env[%d]: %p\n", i, env[i]);

    return 0;
}

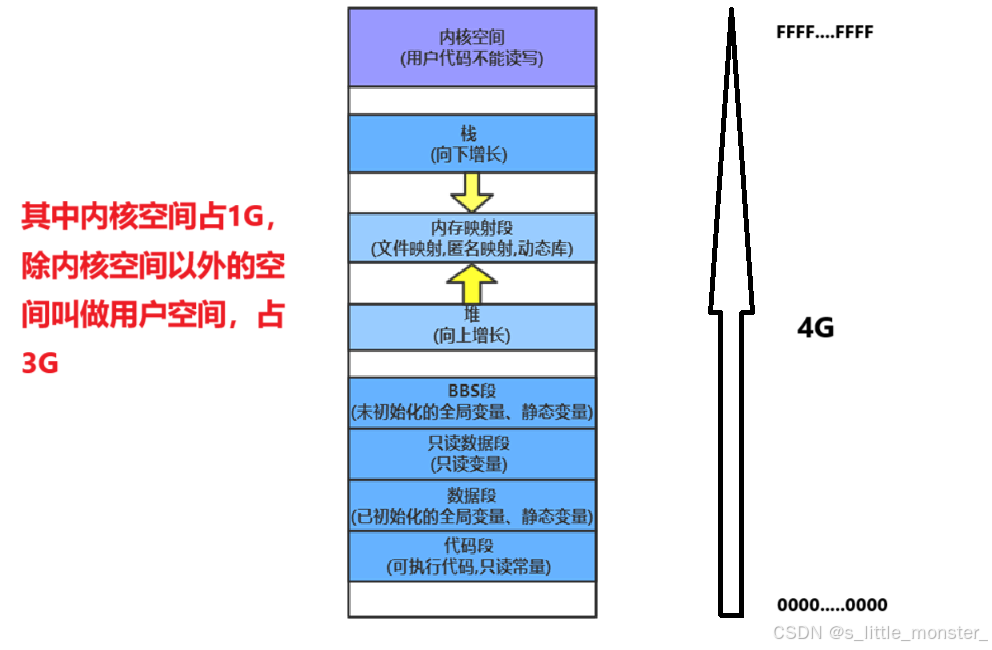

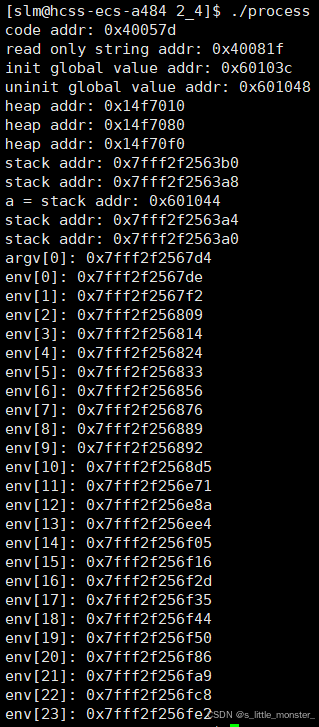

從圖中我們可以看到，棧區和堆區是相對而生的，其中間有很大一部分的空間，在它們的中間還有一段內存映射段，這里我們后面結合后面的內容來解釋

2、引入父子進程問題

• test

#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>

int g_val = 0;

int main()
{
    pid_t id = fork();
    if(id < 0)
    {
        perror("fork");
        return 0;
    }
    else if(id == 0)
    {
	 	//child
        printf("child[%d]: %d : %p\n", getpid(), g_val, &g_val);
    }
    else
    {
		//parent
        printf("parent[%d]: %d : %p\n", getpid(), g_val, &g_val);
    }
    sleep(1);
    return 0;
}

• fork_test

#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>

int g_val = 0;

int main()
{
    pid_t id = fork();
    if(id < 0)
    {
        perror("fork");
        return 0;
    }
    else if(id == 0)
    {
	 	//child,子進程先修改，完成之后，父進程再讀取
        g_val=100;
        printf("child[%d]: %d : %p\n", getpid(), g_val, &g_val);
    }
    else
    {
		//parent
        sleep(3);
        printf("parent[%d]: %d : %p\n", getpid(), g_val, &g_val);
    }
    sleep(1);
    return 0;
}

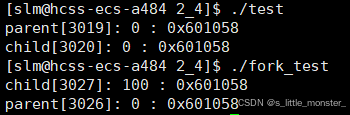

通過test進程現象我們發現，在這里我們的父子進程在訪問我們的g_val值時訪問同一個位置同一個值，但是在我們子進程對gal值進行修改然后再讓父進程進行讀取的時候，我們發現父進程讀取的值依舊是原來的g_val值，而子進程讀取的值已經是修改值，但地址還是相同的，地址相同怎么會讀取到不同的值呢？首先我們可以肯定的是，這個地址一定不是物理地址！同一塊物理地址訪問到的值一定是一樣的！

結合我們?cè)谇懊嬷v到的，如果子進程修改了數據，我們會在另一塊位置重新開辟一塊空間用來存放子進程與父進程不同的這部分?jǐn)?shù)據，這是為什么呢？這個實現的原理是什么呢？我們也可以肯定的是，這個變量，也就是這個數據，內容是不一樣的，這是我們觀察到的，父子進程輸出的一定不是同一個變量！下面我們來討論一下

二、進程地址空間

1、頁表

我們?cè)谥爸v到的程序地址空間的說法其實是錯誤的，正確來說應該叫進程地址空間，上面我們所說的地址叫做虛擬地址，也叫做線性地址，既然叫做虛擬地址，那當然就不是真實的物理地址了，虛擬地址和物理地址存在映射關系，而承載他們映射關系的，就是頁表

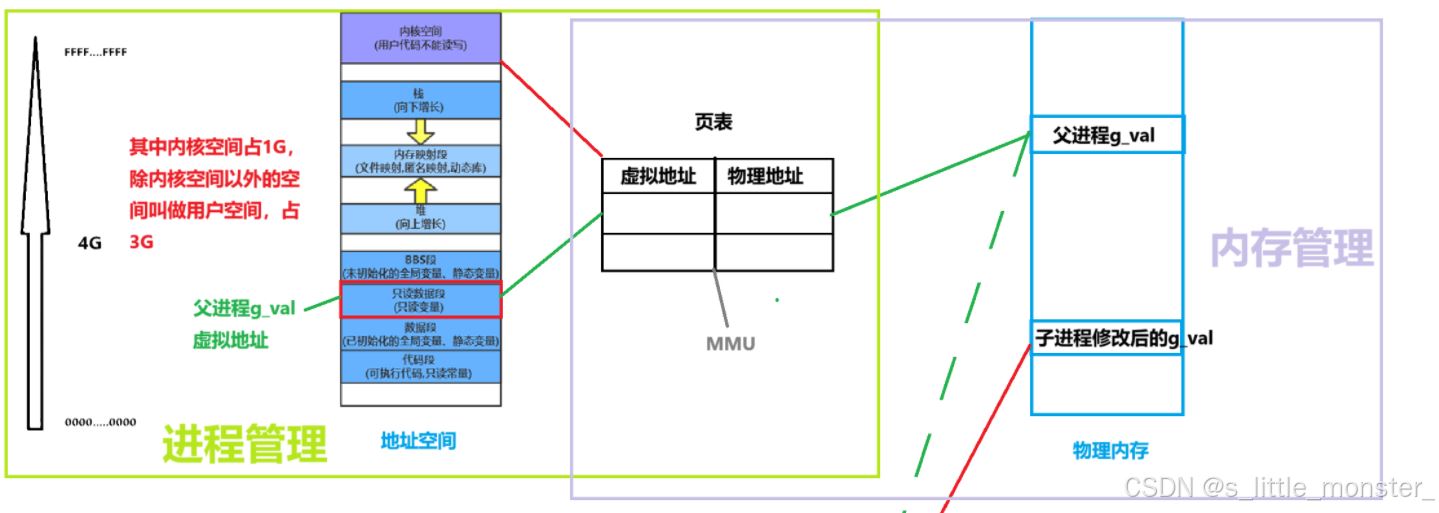

我整理了一下地址空間、頁表和物理內存的關系如下圖

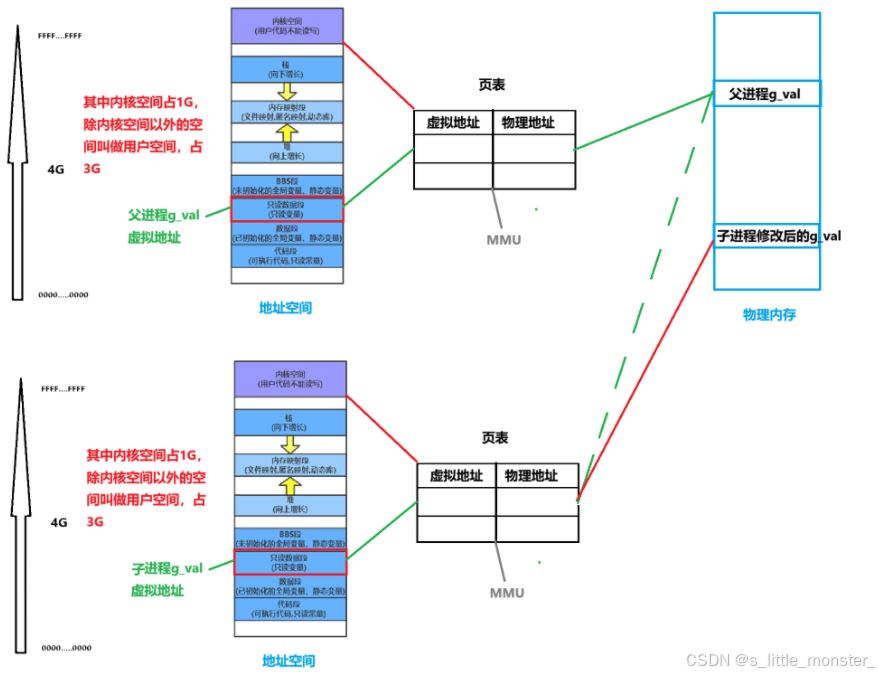

在這個圖中，我們把父子進程以及頁表分開來畫，因?yàn)樗鼈兪莾蓚€(gè)獨立的進程，但是地址空間的這部分內容是共享的，也就是虛擬地址是相同的，我們不是復制出了兩個地址空間，這里需要注意

內核空間中有父子進程的task_struct，它們里面有指向各自頁表的指針

其中上方是父進程的地址空間，下方是子進程的地址空間，子進程直接復制父進程的地址空間，包括虛擬地址、頁表等等變量都是相同的，類似于一個淺拷貝的過程，在子進程修改g_val變量時，子進程在物理內存上新開辟一塊空間，用來存放與父進程數據不同的量，這個過程類似于memcpy的過程，創建并復制內容，然后再將g_val改成100，然后頁表的物理地址指向該地址，這個過程是寫時拷貝，我們前面提到過

其中MMU起到的作用是負責將進程虛擬地址轉換為物理地址，當 CPU 需要訪問內存時，會將虛擬地址發送給 MMU，MMU 根據頁表等數據結構進行地址轉換，是與頁表息息相關的一個內存管理單元

2、深入理解進程地址空間

那看到這里有人問了，地址空間究竟是什么啊，我們?yōu)槭裁匆M(jìn)行這樣的劃分？

我們一直拿32位的計算機舉例，因?yàn)樗粩?shù)少，比64位的計算機簡單一些，這里的32位計算機又指的是什么？

在 32 位計算機里，地址總線寬度是 32 位，也就是有 32 條線路，每條線路能通過高低電平的轉換來實現0和1的變化，所以這 32 條線路能表示的不同地址組合數量為 2^32個，因?yàn)槊總€(gè)內存地址對應一個字節，所以 32 位計算機理論上能直接訪問的內存空間大小就是 2 ^32字節，而2 ^32字節換算后等于 4GB，這就意味著 32 位計算機的 CPU 可以通過地址總線直接訪問從 0 到 2 ^32 - 1地址范圍內的 4GB 物理內存

我們的進程地址空間就在這樣一個概念中展開，而地址空間的劃分實際上是對該空間的一種組織，在正常運行的情況下互不影響

我們計算機中最小的存儲單元就是字節byte，每個字節都會有一個地址，這個地址是可以直接被操作系統使用的，這是可以使用地址找到的最小單位，類似于bit這樣的存儲單元是沒有地址的概念的

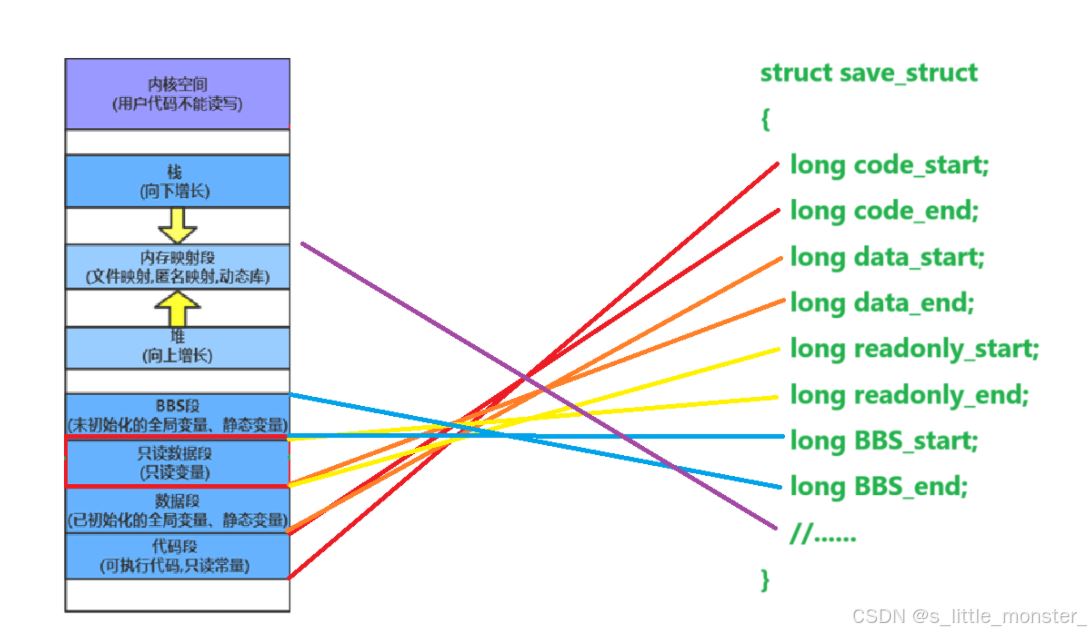

所以所謂的進程地址空間，本質上是一個描述進程可視范圍的大小，地址空間內一定要存在各種區域的劃分，只要對虛擬地址（線性地址）進行區域劃分即可

這里要注意的是，棧的start是高地址處，其他用戶空間都是start為低地址處

3、進程地址空間這樣組織的優勢

（一）讓進程以一個統一的視角看待內存

我們以頁表這樣的形式用來過渡，保證了我們所訪問的虛擬地址（線性地址）是線性的，我們的進程不管要做什么，我們只要知道它做的事情的性質，我們就知道它大概存儲在哪個線性地址區域，并且因?yàn)橛辛隧摫淼拇嬖?，我?strong>不必再關心物理內存的實際布局以及其他進程的存在，我們本進程只做好本進程自己的事情就好了，其他的我并不關心

不同進程的虛擬地址空間是相互隔離的，一個進程無法直接訪問另一個進程的虛擬地址空間，這就保證了進程之間的獨立性和安全性，一個進程的錯誤或惡意操作不會影響到其他進程的正常運行

（二）保護物理內存

增加進程虛擬地址空間可以讓我們?cè)L問內存的時候，增加一個轉換的過程，在這個轉換的過程中，可以對我們的尋址請求進行審查，所以如果訪問異常，就可以直接攔截，請求不會到達物理內存，從而很好的保護了物理內存不被攻擊

（三）進程管理模塊和內存管理模塊低耦合

我們通過頁表這個結構，很好地將進程管理和內存管理解耦合，互不影響，我們進程所看到的只有虛擬地址，并不在乎物理地址如何如何，而我們的內存也不需要在乎有多少進程，進程的作用是什么，而是只在需要的時候開辟和回收空間就可以了，這樣我們?cè)谶M(jìn)程出現問題的時候不會影響到內存管理，很好地阻斷了可能出現的一系列崩盤的問題

4、頁表的其他內容

頁表除了我們上面提到的作用以外，還存在類似讀寫權限這樣的功能，我們?cè)谥皩W(xué)習的時候，我們知道在只讀數據段中的數據是只可讀不可寫的，那么它相對應的映射到物理內存上，物理內存上又沒有限制條件，它是怎么實現的只讀呢？其實是頁表的某一項屬性控制了該變量的讀寫，分為不可讀寫、可讀不可寫、可寫不可讀、可讀可寫，在映射的同時將該性質傳遞回去，就只可讀了

其他的還有對應代碼和數據是否已經加載到內存等等一系列的其他屬性

頁表的本質屬于進程的硬件上下文，在進程切換的時候會帶走這些信息，被存儲在CPU寄存器中，task_struct中有指向頁表地址的指針

缺頁中斷

在虛擬內存系統里，程序運行時使用的是虛擬地址，虛擬地址空間會被劃分為多個頁面。物理內存則被劃分為與虛擬頁大小相同的頁框。當程序訪問一個虛擬地址，而該地址對應的頁面不在物理內存中，也就是沒有被加載到物理內存的頁框里時，就會觸發缺頁中斷，這是一種特殊的中斷，它會暫停當前程序的執行，轉而去處理頁面加載的問題

進程剛開始運行時，它的代碼和數據所在的頁面可能都還沒有被加載到物理內存中，當進程第一次訪問某個頁面時，就會因?yàn)樵擁撁娌辉趦?nèi)存而產生缺頁中斷；或者由于物理內存資源有限，操作系統會使用頁面置換算法將一些暫時不用的頁面從物理內存換出到磁盤的交換空間，當進程后續又需要訪問這些被換出的頁面時，就會觸發缺頁中斷

當缺頁中斷發生時，CPU 會保存當前進程的現場信息，包括程序計數器、寄存器等內容，以便在中斷處理完成后能恢復進程的執行，操作系統根據引發缺頁中斷的虛擬地址，查找該頁面在磁盤上的位置，這通常需要借助頁表等數據結構來確定頁面的磁盤地址，如果物理內存中有空閑的頁框，操作系統會直接分配一個頁框；若沒有空閑頁框，就需要使用頁面置換算法選擇一個當前在物理內存中的頁面換出到磁盤，為即將要加載的頁面騰出空間，然后發出磁盤 I/O 請求，將所需的頁面從磁盤讀取到分配好的物理頁框中，頁面加載完成后，操作系統會更新頁表，將該虛擬頁與新分配的物理頁框建立映射關系，并設置相應的標志位，表示該頁面現在已經在物理內存中，最后，操作系統恢復之前保存的進程現場，讓進程從產生缺頁中斷的指令處繼續執行
