為什么選擇條形熱圖

在科研數據分析和工程信號處理領域，當我們需要同時展示多個樣本的連續變量波形時，傳統的折線圖往往顯得雜亂無章 —— 想象一下，15 條波形曲線在同一個坐標系里交織，是不是瞬間讓人眼花繚亂？這時候，條形熱圖（Strip Heatmap） 就像一位魔法設計師，用色彩編碼和有序排列讓復雜數據變得清爽直觀！

今天我們要分享的案例是：通過模擬帶噪聲的高斯峰值信號，用 Seaborn 繪制高顏值條形熱圖，展示不同樣本的波形差異。這種可視化方法廣泛應用于光譜分析、傳感器信號處理、生物醫學數據（如心電圖波形）等場景，能讓你一眼捕捉到數據的峰值位置、強度差異和噪聲分布～

代碼全景

先來看一段充滿 “數學美感” 的代碼，它模擬了 15 個帶隨機峰值的信號，并將它們優雅地排列成熱圖：

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
# 生成隨機數據（核心可替換區域①）
np.random.seed(0) # 固定隨機種子，確保結果可復現
x = np.arange(0, 91) # X軸范圍：0到90（代表信號的連續變量，如波長、時間等）
n_samples = 15 # 樣本數量，可改為你的實際樣本數
data = []
# 生成每個樣本的峰值位置（35-55之間的隨機值，可替換為真實峰值數據②）
peaks = np.random.uniform(35, 55, size=n_samples)
for p in peaks:
# 高斯函數生成峰值波形（可替換為自定義函數③，如正弦波、指數衰減等）
profile = np.exp(-(x - p)**2 / (2 * 8**2)) # 標準差8控制峰寬
noise = np.random.randn(len(x)) * 2 # 高斯噪聲，可調整噪聲強度④
# 信號疊加：基線10 + 峰值信號*40 + 噪聲（可修改基線和縮放因子⑤）
row = 10 + profile * 40 + noise
data.append(row)
# 創建數據框（核心可替換區域⑥：替換為你的真實數據）
df = pd.DataFrame(data, columns=x) # columns對應X軸變量，如波長、時間點
labels = [f"Samp {chr(ord('A')+i)}" for i in range(n_samples)] # 樣本標簽
df.index = labels # 設置行名為樣本標簽
# 繪制條形熱圖（可視化參數可靈活調整⑦）
plt.figure(figsize=(12, 6)) # 調整畫布大小
sns.heatmap(
df.iloc[::-1], # 反轉行順序，讓第一個樣本顯示在頂部
cmap="coolwarm", # 藍-紅發散色階，適合顯示有基線的信號
vmin=0, vmax=50, # 固定顏色范圍，確保不同數據對比一致
cbar=True, # 顯示顏色條
linewidths=0.5, # 樣本間添加白色分隔線
linecolor='white' # 分隔線顏色
)
plt.title("條形熱圖：帶噪聲的高斯峰值信號", fontsize=16, pad=20)
plt.xlabel("K (w) （可替換為實際變量名，如波長/nm、時間/ms）", fontsize=14)
plt.ylabel("樣本", fontsize=14)
# 定制X軸刻度：每10個單位顯示一個刻度
plt.xticks(np.arange(0, len(x), 10), np.arange(0, len(x), 10))
# 定制Y軸標簽：反轉順序并取消旋轉，讓標簽水平顯示
plt.yticks(np.arange(len(labels)) + 0.5, labels[::-1], rotation=0)
plt.tight_layout() # 自動調整布局，避免標簽重疊
plt.show()

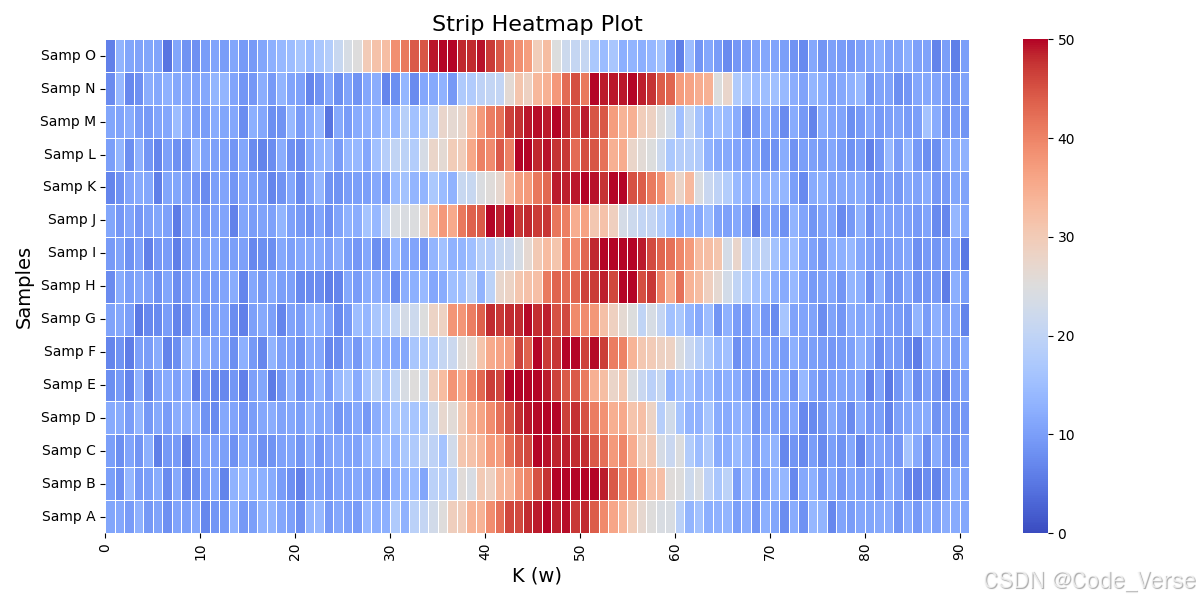

效果如下

代碼逐行解析

1.數據生成：打造帶峰值的模擬信號（核心可替換區）

① X 軸范圍與樣本數量：

x = np.arange(0, 91)定義了信號的連續變量，比如這里模擬的是 0-90 的 “K (w)” 變量（實際可替換為波長、時間、溫度等）。n_samples是樣本數量，直接改為你的實際樣本數，比如 30 個傳感器數據。

② 峰值位置定制：

peaks = np.random.uniform(35, 55, size=n_samples)生成 35-55 之間的隨機峰值位置。如果有真實峰值數據，直接替換為列表或數組，例如：

peaks = [40.2, 52.1, 38.5, ...] # 你的真實峰值位置

③ 波形函數替換：

目前用高斯函數np.exp(-(x - p)**2 / (2 * 8**2))生成鐘形曲線，你可以換成任何自定義函數！比如：

正弦波：np.sin(x * 0.1 + p)（模擬周期性信號）

指數衰減：np.exp(-(x - p)/10)（模擬衰減信號）

階梯函數：np.where(x > p, 1, 0)（模擬開關信號）

④ 噪聲調整：

np.random.randn(len(x)) * 2控制噪聲強度，*2是標準差。想讓信號更 “干凈”？改成*1；想突出噪聲？試試*5～

⑤ 信號縮放與基線：

10 + profile * 40 + noise中，10是基線（信號最小值），*40是峰值縮放因子。根據真實數據范圍調整這兩個值，比如基線改為 20，縮放因子改為 30。

2.數據結構化：用 Pandas 構建表格（零代碼替換區）

⑥ 替換真實數據：

如果你有現成的 CSV 數據，直接用pd.read_csv('你的數據.csv')讀取，確保列是 X 軸變量（如波長點），行是樣本，然后跳過data生成步驟。例如：

df = pd.read_csv('sensor_data.csv', index_col=0) # index_col=0假設第一列為樣本標簽

3.可視化魔法：Seaborn 熱圖的 “美顏秘籍”

⑦ 熱圖參數調優：

cmap="coolwarm"：藍 - 紅配色適合顯示有基線的信號，冷色代表低值，暖色代表高值。換成"viridis"（綠 - 黃 - 紅）或"magma"（黑 - 紅 - 黃）會有不同效果～

vmin=0, vmax=50：固定顏色映射范圍，避免不同數據導致色階變化，確?？鐖D對比一致。如果數據范圍是 10-60，就改為vmin=10, vmax=60。

linewidths=0.5, linecolor='white'：在樣本間添加細白分隔線，讓每個條形更清晰，就像給數據 “穿上整齊的格子衫”～

df.iloc[::-1]：反轉行順序，讓第一個樣本顯示在熱圖頂部（默認是底部），符合從 “上到下” 的閱讀習慣。

個性化改造

場景一：我的數據不是高斯峰值，是真實傳感器波形怎么辦

直接替換信號生成部分！假設你有一批心電圖（ECG）數據，每個樣本是 500 個時間點的電壓值：

• 刪除peaks和循環生成profile的代碼
• 用pd.read_csv讀取 CSV 文件，確保每行是一個樣本，每列是時間點
• 跳過噪聲生成（如果數據已含噪聲）或添加自定義噪聲

場景二：想換一種更專業的配色方案

Seaborn 提供了超多色階，試試這些組合：

• 科研論文常用：cmap="rocket"（藍 - 黃 - 紅，適合單峰數據）、cmap="bwr"（藍 - 白 - 紅，突出基線對稱數據）
• 高對比度模式：cmap="coolwarm_r"（反轉色階，讓高值顯示為藍色）
• 漸變色推薦：搭配vmin和vmax使用，比如光譜數據用cmap="hsv"，呈現彩虹色漸變～

場景三：樣本標簽太多，Y 軸標簽擠在一起

三大解決方案來襲：

縮小字體：plt.yticks(..., fontsize=10)

截斷標簽：用縮寫（如 “Samp A”→“A”），或生成標簽時用簡寫：

labels = [f"A{i}" for i in range(n_samples)] # 生成A0, A1, ..., A14

旋轉標簽：如果必須顯示全稱，嘗試輕微旋轉：

plt.yticks(..., rotation=15) # 15度傾斜，更易閱讀

擴展應用

生物醫學：心電圖波形對比

X 軸：時間，Y 軸：不同患者，顏色：電壓（μV）

應用：快速識別異常波形（如峰值偏移、節律異常），比單獨看折線圖清晰 10 倍！

材料科學：光譜吸收曲線

X 軸：波長，Y 軸：不同薄膜樣品，顏色：吸光度

應用：對比材料的特征吸收峰位置和強度，一鍵定位最佳制備工藝～

工程信號：傳感器陣列數據

X 軸：頻率（Hz），Y 軸：不同傳感器節點，顏色：信號強度

應用：監測設備振動信號，快速定位異常頻率的傳感器節點～

關鍵可替換點總結

總結

通過這篇攻略，我們掌握了從信號生成到熱圖繪制的全流程，更重要的是學會了如何將代碼適配到真實場景。條形熱圖的核心優勢在于：

• 有序排列：樣本按行排列，避免折線圖的重疊混亂
• 色彩編碼：用顏色深淺直觀展示數值大小，比數字表格更易捕捉規律
• 細節可控：從色階到分隔線，每個像素都能定制，滿足論文、報告、PPT 的不同需求

現在，你只需替換代碼中的6 處核心區域（數據生成、數據框、可視化參數），就能將這段代碼變成你的專屬可視化工具～
