為什么選擇雷達圖

在科研和數據分析領域，當我們需要同時展示多個維度的數據對比時，傳統的柱狀圖或折線圖往往顯得力不從心。這時候，雷達圖（Radar Chart） 就像一位全能選手，以其獨特的環形布局，讓多維數據的對比變得直觀又美觀。

比如在材料科學中，我們可能需要同時對比不同合金的屈服強度、抗拉強度、延伸率等多個性能指標。想象一下，當四種不同的鐵基合金材料的七項關鍵屬性擺在你面前，如何一眼看出它們的優勢和短板？雷達圖正是為解決這類問題而生 —— 它用輻射狀的坐標軸代表不同維度，用閉合區域的面積直觀反映綜合性能，讓數據對比瞬間 “立體化”！

代碼解析

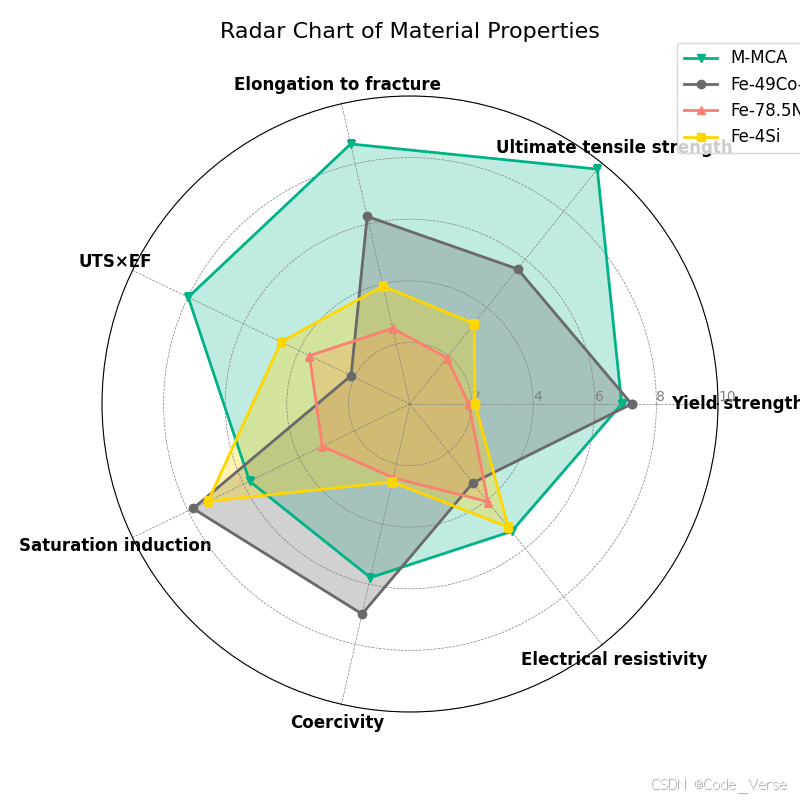

下面我們通過一段完整的 Python 代碼，手把手教你繪制材料科學領域的雷達圖。這段代碼不僅能生成美觀的可視化結果，還隱藏著許多可以靈活定制的 “彩蛋” 哦～

import numpy as np
import matplotlib.pyplot as plt
# 設置隨機種子，確保結果可復現
np.random.seed(42)
# 定義材料屬性類別（這是可替換的第一處！）
categories = [
"屈服強度", "極限抗拉強度", "斷裂伸長率",
"UTS×EF", "飽和磁感應強度", "矯頑力", "電阻率"
]
N = len(categories)
# 生成四組材料數據（這是可替換的第二處?。?
data = {
"M-MCA": np.random.uniform(5, 10, N),
"Fe-49Co-2V": np.random.uniform(2, 8, N),
"Fe-78.5Ni": np.random.uniform(1, 6, N),
"Fe-4Si": np.random.uniform(1, 9, N)
}
# 計算雷達圖角度（閉合圓環的關鍵?。?
angles = np.linspace(0, 2 * np.pi, N, endpoint=False).tolist()
angles += angles[:1] # 閉合圓環，讓最后一個點連接到第一個點
# 創建畫布
fig, ax = plt.subplots(figsize=(8, 8), subplot_kw=dict(polar=True))
# 設置坐標軸標簽（維度名稱）
plt.xticks(angles[:-1], categories, fontsize=12, fontweight='bold')
# 設置徑向刻度（數值范圍）
ax.set_rlabel_position(0)
plt.yticks([2, 4, 6, 8, 10], ["2", "4", "6", "8", "10"], color="grey", size=10)
plt.ylim(0, 10)
# 定義各材料的樣式（顏色、標記、填充透明度）
styles = {
"M-MCA": {"color": "#00b386", "marker": "v", "alpha_fill": 0.25},
"Fe-49Co-2V": {"color": "dimgray", "marker": "o", "alpha_fill": 0.3},
"Fe-78.5Ni": {"color": "salmon", "marker": "^", "alpha_fill": 0.3},
"Fe-4Si": {"color": "gold", "marker": "s", "alpha_fill": 0.3},
}
# 繪制各材料的雷達圖
for label, values in data.items():
vals = values.tolist()
vals += vals[:1] # 閉合數據點
style = styles[label]
ax.plot(angles, vals, color=style["color"], linewidth=2,
marker=style["marker"], label=label)
ax.fill(angles, vals, color=style["color"], alpha=style["alpha_fill"]) # 填充區域
# 自定義網格樣式
ax.grid(color='grey', linestyle='--', linewidth=0.5)
# 添加圖例（位置可調整）
plt.legend(loc='upper right', bbox_to_anchor=(1.2, 1.1), fontsize=12)
# 添加標題
plt.title("材料屬性雷達圖", fontsize=16, y=1.08)
plt.show()

代碼核心模塊拆解

1.數據準備：定義維度與數值

categories 列表：這里定義了雷達圖的每個坐標軸代表的屬性，比如 “屈服強度”“電阻率” 等。用戶替換點：直接修改列表中的字符串，即可適配你的研究領域（比如換成 “市場份額”“用戶滿意度” 等）。

data 字典：鍵是材料名稱，值是對應材料在各個維度上的數值。用戶替換點：刪除隨機生成數據，改為你的實際數據！比如：

data = {
"鋁合金": [8.5, 9.0, 7.2, 6.8, 4.5, 3.2, 5.1],
"鈦合金": [7.8, 8.2, 6.5, 7.0, 5.5, 4.0, 3.8],
# 更多材料數據...
}

注意：每個列表的長度必須與 categories 的長度一致哦～

2.坐標系統構建：讓數據 “轉” 起來

angles變量是雷達圖的核心！通過np.linspace生成等角度間隔的坐標，最后用angles += angles[:1]閉合圓環，這樣線條才能形成完整的多邊形。

polar=True參數是開啟 “極坐標” 模式的關鍵，它讓 matplotlib 把直線坐標轉換為環形坐標，瞬間賦予數據 “立體感”～

3.樣式定制：讓圖表顏值飆升

styles字典定義了每種材料的顏色、標記符號和填充透明度。比如"#00b386"是清新的藍綠色，"marker": "v"表示三角形標記。用戶可自定義點：修改顏色值（支持 RGB、十六進制或顏色名稱）、更換標記符號（"o"圓、"s"正方形等），甚至調整填充透明度讓圖表更通透～

網格線、圖例位置、標題字體等細節都可以通過代碼微調，比如bbox_to_anchor=(1.2, 1.1)讓圖例 “懸浮” 在圖表右側，避免遮擋數據。

個性化改造指南

場景一：我的數據范圍不是 0-10，怎么辦？

修改plt.ylim(0, 10)中的數值即可！比如數據范圍是 0-100，改為plt.ylim(0, 100)，同時調整plt.yticks的刻度值，讓顯示更清晰。

場景二：想換一套更炫酷的配色？

Matplotlib 支持上百種顏色名稱，也可以用十六進制色碼。比如換成漸變色系：

styles = {
"材料A": {"color": "#ff6b6b", "marker": "o"}, # 珊瑚紅
"材料B": {"color": "#4ecdc4", "marker": "s"}, # 淺青色
"材料C": {"color": "#ffe66d", "marker": "^"}, # 明黃色
}

如果追求專業感，還可以使用科研論文常用的配色方案，比如藍、綠、橙三色搭配～

場景三：維度太多，標簽擠在一起怎么辦？

當categories數量超過 8 個時，標簽可能會重疊。解決方案：

• 旋轉標簽：plt.xticks(angles[:-1], categories, fontsize=10, rotation=45)
• 減少維度數量，或用縮寫代替全稱（比如 “UTS” 代替 “Ultimate Tensile Strength”）
• 增大畫布尺寸：fig, ax = plt.subplots(figsize=(10, 10), subplot_kw=dict(polar=True))

擴展應用：雷達圖不止于材料科學

雷達圖的適用場景遠比你想象的更廣！只要是多維數據對比，它都能大顯身手：

市場分析：競品多維指標對比

• 維度示例：價格競爭力、品牌知名度、用戶口碑、功能豐富度、售后服務
• 應用：一眼看出自家產品與競品的優勢短板，為市場策略提供可視化依據。

個人能力評估：職業發展規劃

• 維度示例：編程能力、溝通能力、項目管理、行業知識、創新思維
• 應用：用雷達圖繪制 “能力圖譜”，直觀發現技能短板，制定學習計劃～

農業科研：作物多指標對比

• 維度示例：抗旱性、產量、抗病性、生長周期、營養價值
• 應用：幫助育種專家快速篩選優質品種，比表格數據更直觀！

總結

通過這篇文章，我們不僅學會了用 Python 繪制精美的材料屬性雷達圖，更深入理解了多維數據可視化的核心邏輯。雷達圖的魅力在于：

• 直觀性：閉合區域面積直接反映綜合性能，無需計算即可對比
• 全面性：同時展示 7-8 個維度毫無壓力，打破傳統圖表的維度限制
• 美觀性：通過顏色、填充、標記的組合，讓科研數據也能 “顏值在線”

現在，你只需替換categories和data中的內容，就能將這段代碼應用到自己的研究或工作中?？烊ピ囋嚢伞?如果在使用中遇到問題，歡迎在評論區交流，一起解鎖更多雷達圖的隱藏技巧！
