在數據可視化的工具箱里，3D 圖表總能帶來眼前一亮的效果 —— 它突破了二維平面的限制，用立體空間展示多維度數據關系，讓復雜的數據層級一目了然。今天我們要解鎖的「3D 堆疊條形圖」，就是一種能同時呈現類別、子類別、數值大小的強大可視化工具，特別適合展示具有分層結構的數據。無論是商業報表中的多維度業績分析，還是科研數據中的多指標對比，它都能讓你的數據呈現瞬間高級起來～

為什么選擇 3D 堆疊條形圖

先聊聊這種圖表的獨特優勢：

• 三維空間的信息密度：x 軸和 y 軸分別代表兩個獨立維度（如產品類別、時間區間），z 軸通過堆疊高度展示多層數據（如不同子項的數值），單張圖表可容納傳統二維圖表 3 倍以上的信息。
• 堆疊邏輯的直觀性：每個基底條形代表 x-y 軸交點的整體數據，不同顏色的層疊部分清晰展示各子項的貢獻度，比如 “總銷售額 = 產品 A + 產品 B + 產品 C” 的結構一目了然。
• 視覺沖擊力強：立體效果讓數據差異更具沖擊力，配合顏色和透明度調整，即使是復雜數據集也能輕松駕馭。

適合場景舉例：

• 企業季度報告：按「地區（x 軸）- 產品（y 軸）」展示「銷售額 / 成本 / 利潤」的三層堆疊。
• 學術研究：在「實驗條件（x 軸）- 樣本類型（y 軸）」上展示「指標 1 / 指標 2 / 指標 3」的數值對比。
• 教育數據分析：按「年級（x 軸）- 科目（y 軸）」呈現「及格率 / 優秀率 / 平均分」的多層數據。

代碼實現：從數據到 3D 世界的搭建

先奉上完整代碼，我們將像拆解樂高積木一樣解析每個關鍵模塊：

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

# Generate random data
num_x = 10
num_y = 10
num_stacks = 5
data = np.random.randint(0, 10, size=(num_x, num_y, num_stacks))

# Set up figure and 3D axis
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')

x_positions = np.arange(1, num_x + 1)
y_positions = np.arange(1, num_y + 1)
dx = dy = 0.5  # width and depth of the bars

# Plot stacked bars
for i, x in enumerate(x_positions):
    for j, y in enumerate(y_positions):
        bottom = 0
        for k in range(num_stacks):
            dz = data[i, j, k]
            ax.bar3d(x, y, bottom, dx, dy, dz, alpha=0.8)
            bottom += dz

# Set labels and title
ax.set_xlabel('Variable1')
ax.set_ylabel('Variable2')
ax.set_zlabel('Variable3')

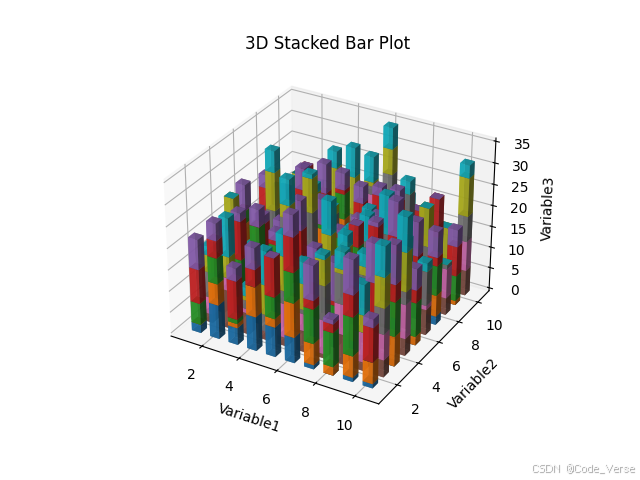

ax.set_title('3D Stacked Bar Plot')

plt.show()

核心代碼逐行解析

階段一：數據準備 —— 搭建數據立方體

num_x = 10
num_y = 10
num_stacks = 5
data = np.random.randint(0, 10, size=(num_x, num_y, num_stacks))

• 這是用戶替換數據的核心區域！當前代碼生成了一個 10x10x5 的三維數組，代表：
  • x 軸有 10 個類別（num_x），比如 10 個銷售區域
  • y 軸有 10 個子類別（num_y），比如 10 種產品
  • 每個 (x,y) 交點有 5 層堆疊數據（num_stacks），比如 5 個季度的指標
• 如何替換自己的數據？
  • 如果你有現成的三維數組（形狀為 [num_x, num_y, num_stacks]），直接替換data即可：

data = your_3d_data  # 例如從文件讀取的numpy數組

若數據是二維表格（如 Excel 中的長表格），需要先轉換為三維結構。例如，假設你的數據是：

可以用pandas重組數據：

import pandas as pd
df = pd.read_csv('your_data.csv')
num_x = df['Variable1'].nunique()
num_y = df['Variable2'].nunique()
num_stacks = 3  # 假設堆疊層數為3
data = df.pivot_table(
    values=['Stack1', 'Stack2', 'Stack3'],
    index='Variable1',
    columns='Variable2'
).values.transpose(1, 0, 2)  # 調整維度順序為(num_x, num_y, num_stacks)

階段二：場景搭建 —— 創建 3D 畫布

• projection='3d'是激活三維坐標軸的關鍵，Matplotlib 的Axes3D類會負責處理立體空間的渲染。
• 可以通過fig.set_size_inches(10, 8)調整畫布大小，數據量較大時建議增大畫布，避免條形過于擁擠。

階段三：主體繪制 —— 堆疊條形的魔法循環

x_positions = np.arange(1, num_x + 1)
y_positions = np.arange(1, num_y + 1)
dx = dy = 0.5  # 條形的寬度和深度

• x_positions和y_positions定義了每個基底條形在 x-y 平面的位置，默認從 1 開始（避免坐標 0 導致的視覺混淆）。
• dx和dy控制條形的寬度和深度（三維中的 x 和 y 方向尺寸），數值越小，條形越纖細；建議設置為小于 1 的值（如 0.8），留出條形間的間隔。

for i, x in enumerate(x_positions):
    for j, y in enumerate(y_positions):
        bottom = 0  # 堆疊基底高度初始化為0
        for k in range(num_stacks):
            dz = data[i, j, k]  # 第k層的高度
            ax.bar3d(x, y, bottom, dx, dy, dz, alpha=0.8)  # 繪制單層條形
            bottom += dz  # 基底高度累加上當前層高度

這是三層嵌套循環，核心邏輯是：

• 外層循環遍歷 x 軸每個類別（i 對應 x_positions 的索引）
• 中層循環遍歷 y 軸每個子類別（j 對應 y_positions 的索引）
• 內層循環遍歷每個堆疊層（k 對應 num_stacks），從基底開始逐層疊加

ax.bar3d的參數解析：

• x, y：條形在 x-y 平面的中心坐標
• bottom：條形底部在 z 軸的起始位置（即下層條形的頂部高度）
• dx, dy：條形在 x 和 y 方向的寬度（建議保持一致以避免視覺變形）
• dz：條形在 z 軸的高度（即當前層的數據值）
• alpha=0.8：設置透明度，避免多層堆疊時顏色過深遮擋數據

細節優化

1. 顏色定制：給每層條形穿上不同的 “外衣”

當前代碼使用默認顏色，可能導致多層堆疊時難以區分?？梢酝ㄟ^color參數自定義每層顏色：

# 定義每層的顏色（建議使用明度差異大的顏色）
stack_colors = ['#FF5733', '#33FF57', '#3357FF', '#FF33F7', '#F7FF33']

# 在繪制時傳入顏色
ax.bar3d(x, y, bottom, dx, dy, dz, color=stack_colors[k], alpha=0.8)

2. 坐標軸優化：讓標簽清晰易讀

ax.set_xticks(x_positions)  # 設置x軸刻度為實際位置
ax.set_yticks(y_positions)  # 設置y軸刻度為實際位置
ax.tick_params(axis='x', labelsize=8, rotation=15)  # 旋轉x軸標簽避免重疊
ax.tick_params(axis='y', labelsize=8, rotation=10)  # 微調y軸標簽角度

3. 視角調整：找到最佳觀察角度

ax.view_init(elev=30, azim=45)  # elev：仰角，azim：方位角
# 常用組合：
# 正前方視角：elev=90, azim=0
# 俯視視角：elev=60, azim=30

4. 添加數據標簽：讓數值一目了然（進階）

for i, x in enumerate(x_positions):
    for j, y in enumerate(y_positions):
        bottom = 0
        for k in range(num_stacks):
            dz = data[i, j, k]
            # 計算條形頂部中心坐標
            x_center = x + dx/2
            y_center = y + dy/2
            z_top = bottom + dz/2
            ax.text(x_center, y_center, z_top, f'{dz}', ha='center', va='center')
            bottom += dz

5. 背景與網格：提升視覺舒適度

ax.grid(False)  # 關閉默認網格，避免干擾
ax.xaxis.set_pane_color((1.0, 1.0, 1.0, 0.0))  # 透明化坐標軸背景
ax.yaxis.set_pane_color((1.0, 1.0, 1.0, 0.0))
ax.zaxis.set_pane_color((1.0, 1.0, 1.0, 0.0))

應用場景：3D 堆疊圖的實戰案例

案例 1：電商平臺多維度銷售分析

• x 軸：省份（10 個地區）
• y 軸：產品類別（10 種商品）
• 堆疊層：銷售額、成本、利潤、訂單量、退貨量（5 層數據）
  通過顏色區分各層，能快速定位 “高銷售額但高退貨” 的異常區域，或 “低成本高利潤” 的明星產品組合。

案例 2：氣候數據多指標對比

• x 軸：月份（12 個月）
• y 軸：城市（5 個代表城市）
• 堆疊層：降水量、平均氣溫、濕度、風速、日照時長（5 層數據）
  立體展示讓不同城市的氣候特征對比更直觀，比如 “某城市夏季降水量遠高于其他城市” 的模式一目了然。

案例 3：教育領域學生表現分析

• x 軸：學科（語文、數學、英語等 8 科）
• y 軸：班級（6 個班級）
• 堆疊層：平均分、優秀率、及格率、低分率、缺考率（5 層數據）
  幫助教育管理者快速發現 “某班級數學及格率低但優秀率高” 的兩極分化現象，或 “某學科全年級缺考率異常” 的問題。

避坑指南：3D 圖表的常見問題與解決方案

數據遮擋問題

• 現象：上層條形遮擋下層數據，尤其是堆疊層數多或透明度低時。
• 解決方案：
  • 增加透明度（alpha=0.6）
  • 調整視角，讓上層條形 “傾斜” 露出下層（通過view_init設置仰角和方位角）
  • 減少堆疊層數（建議不超過 6 層，超過后信息會過載）

性能卡頓

• 現象：數據量過大（如 20x20x10）時，繪圖速度變慢。
• 解決方案：
  • 簡化數據：對稀疏數據進行聚合（如求平均值）
  • 降低圖形復雜度：減小dx/dy值，或關閉不必要的網格和背景渲染

顏色混淆

• 現象：相近顏色的堆疊層難以區分。
• 解決方案：
  • 使用色盲友好調色板（如plt.cm.tab10）
  • 在每層條形頂部添加數據標簽（見前文代碼）
  • 在圖例中說明各層顏色對應的含義（需額外編寫圖例代碼）

進階玩法：讓 3D 圖表更動態

1. 交互式旋轉與縮放

Matplotlib 默認支持鼠標交互：

左鍵拖動：旋轉視角

右鍵拖動：平移畫布

滾輪：縮放視圖

配合plt.ion()（交互模式），可以在 Jupyter Notebook 中實時調整視角。

2. 動畫效果（生成 GIF）

from matplotlib.animation import FuncAnimation

def update(frame):
    ax.view_init(elev=30, azim=frame)  # 動態改變方位角
    return fig,

ani = FuncAnimation(fig, update, frames=np.linspace(0, 360, 30), repeat=True)
ani.save('3d_bar_animation.gif', writer='pillow')

3. 與其他圖表結合

將 3D 堆疊圖與 2D 趨勢圖組合，形成多視圖儀表盤：

fig, (ax3d, ax2d) = plt.subplots(1, 2, figsize=(15, 6), subplot_kw={'projection': '3d'})
# 在ax3d繪制堆疊圖，在ax2d繪制x軸總和的折線圖

結語：讓數據在三維空間中舞動

3D 堆疊條形圖就像一個數據舞臺，每個條形都是舞臺上的舞者，用高度和顏色演繹數據的故事。通過今天的教程，你已經掌握了從數據準備到細節優化的全流程，現在只差替換成你自己的數據啦！

替換數據的關鍵步驟回顧：

• 確保你的數據是三維數組，形狀為[num_x, num_y, num_stacks]
• 替換代碼中data = np.random.randint(...)這一行，直接賦值為你的數據
• 根據數據含義修改坐標軸標簽（set_xlabel/set_ylabel/set_zlabel）和標題

快去試試吧！無論是分析商業數據還是科研成果，這種立體可視化方式都會讓你的報告瞬間提升一個檔次～
