在數據可視化的世界里，熱力圖一直是展現矩陣數據分布的強大工具。它能讓枯燥的數值瞬間變得生動形象，幫助我們快速捕捉數據中的模式、異常和趨勢。今天，我要分享一種別具一格的熱力圖繪制方式 ——方塊大小與顏色雙變量可視化，通過 Python 代碼實現一個既美觀又信息豐富的可視化作品。如果你曾為如何讓數據 “活起來” 而煩惱，這篇文章一定會給你帶來新的靈感！

為什么選擇這種熱力圖？

傳統熱力圖通常只通過顏色深淺來表達數值大小，而我們今天要實現的版本增加了一個維度 ——方塊面積。這種雙變量可視化的優勢在于：

• 顏色感知更直觀：人類視覺對顏色的敏感度極高，不同色調能快速傳遞數值層級
• 面積大小強化差異：當數值差異較大時，面積變化比顏色變化更具沖擊力
• 信息密度更高：在有限空間內展示更多維度的數據特征

這種可視化方式特別適合：

• 特征重要性分析（如機器學習模型的特征權重）
• 二維數據分布展示（如用戶行為矩陣、市場份額分析）
• 數據對比場景（如不同條件下的指標對比）

代碼實現：從 0 到 1 的可視化之旅

先來看完整代碼，我們將逐步拆解每一個神奇的步驟：

import numpy as np
import matplotlib.pyplot as plt

# 隨機生成一個 10x10 的矩陣，值域在 0 到 1 之間
np.random.seed(0)
data = np.random.rand(10, 10)

fig, ax = plt.subplots(figsize=(8, 6))

# 創建顏色映射（使用 colormap）
cmap = plt.cm.RdYlGn
norm = plt.Normalize(vmin=0, vmax=1)

# 繪制方塊
for i in range(data.shape[0]):
    for j in range(data.shape[1]):
        value = data[i, j]
        color = cmap(norm(value))
        size = value * 900  # 控制面積大小（最大 900）

        # 使用 scatter 繪制方塊
        ax.scatter(j + 1, 10 - i, s=size, c=[color], marker='s', edgecolor='black')

# 設置坐標軸
ax.set_xticks(np.arange(1, 11))
ax.set_yticks(np.arange(1, 11))
ax.set_xticklabels(np.arange(1, 11))
ax.set_yticklabels(np.arange(1, 11))
ax.set_xlabel("K (w)", fontsize=12)
ax.set_ylabel("Samples", fontsize=12)

# 添加標題
ax.set_title("Square Heatmap Plot", fontsize=14, fontweight='bold')

# 添加顏色條
sm = plt.cm.ScalarMappable(cmap=cmap, norm=norm)
sm.set_array([])
cbar = plt.colorbar(sm, ax=ax)
cbar.set_label("")

# 添加網格線模擬邊框
ax.set_xlim(0.5, 10.5)
ax.set_ylim(0.5, 10.5)
ax.set_xticks(np.arange(0.5, 11.5, 1), minor=True)
ax.set_yticks(np.arange(0.5, 11.5, 1), minor=True)
ax.grid(which='minor', color='black', linewidth=1)
ax.tick_params(which='minor', length=0)

plt.tight_layout()
plt.show()

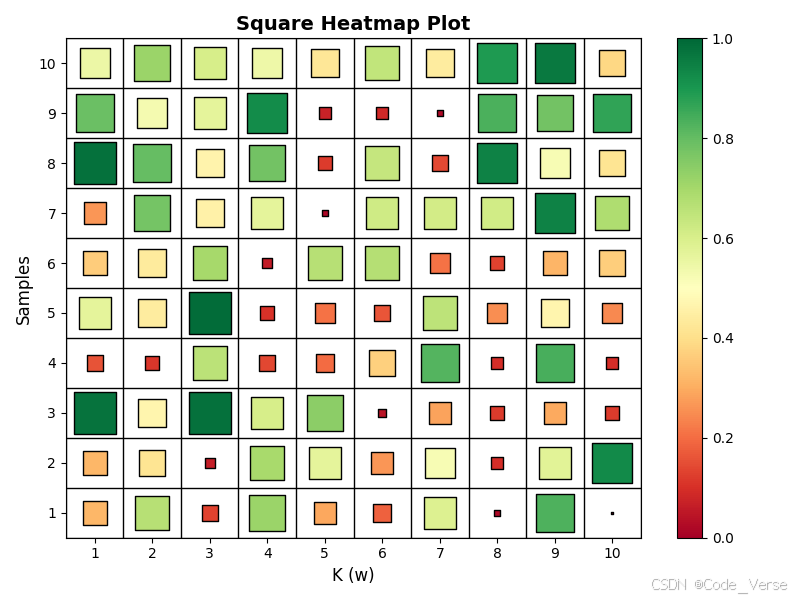

效果如下

核心組件拆解：每一行代碼都在做什么？

1. 數據準備：打造可視化的基石

np.random.seed(0)
data = np.random.rand(10, 10)

np.random.seed(0) 是為了保證結果可復現，就像給隨機數生成器設定一個 “起點”，這樣別人運行代碼時能得到和你一樣的數據～

np.random.rand(10, 10) 生成一個 10x10 的隨機矩陣，數值范圍在 0 到 1 之間。這里就是替換自己數據的關鍵位置！你可以：

• 從文件讀取數據：data = np.loadtxt('your_data.csv', delimiter=',')
• 加載已有的 numpy 數組：data = np.array(your_custom_data)
• 甚至手動定義矩陣：data = np.array([[0.1, 0.5], [0.8, 0.3]])

提示： 如果你的數據值域不在 0-1 之間，后續的顏色映射和大小計算需要相應調整哦～

2. 畫布搭建：準備好展示數據的舞臺

fig, ax = plt.subplots(figsize=(8, 6))

plt.subplots() 創建一個 Figure 對象和一個 Axes 對象，這是 Matplotlib 繪圖的標準流程～

figsize=(8, 6) 設置畫布大小為 8 英寸寬、6 英寸高，你可以根據數據量調整這個參數，比如數據是 20x20 的，可以設為 (10,10) 讓每個方塊更清晰。

3. 顏色系統：讓數據穿上絢麗的外衣

cmap = plt.cm.RdYlGn
norm = plt.Normalize(vmin=0, vmax=1)

cmap = plt.cm.RdYlGn 選擇了一個從紅色到黃色再到綠色的顏色映射，數值小的地方顯示紅色，數值大的地方顯示綠色，中間過渡自然～

你可以換成其他顏色映射：

• plt.cm.viridis（藍綠黃漸變，適合連續數據）
• plt.cm.coolwarm（藍紅漸變，適合正負值對比）
• plt.cm.Blues（單色系藍色，適合單一趨勢數據）

norm = plt.Normalize(vmin=0, vmax=1) 定義了數值到顏色的映射規則，將數據范圍歸一化到 0-1，這樣顏色變化能準確反映數值差異。如果你的數據值域是 5-100，這里要改成vmin=5, vmax=100哦！

4. 方塊繪制：數據可視化的核心邏輯

for i in range(data.shape[0]):
    for j in range(data.shape[1]):
        value = data[i, j]
        color = cmap(norm(value))
        size = value * 900  # 控制面積大?。ㄗ畲?900）

        ax.scatter(j + 1, 10 - i, s=size, c=[color], marker='s', edgecolor='black')

這部分是代碼的靈魂！我們通過雙重循環遍歷矩陣的每個元素：

value = data[i, j] 取出當前位置的數值

color = cmap(norm(value)) 將數值轉換為對應的顏色，這里用到了前面定義的顏色映射和歸一化規則

size = value * 900 計算方塊面積，數值越大方塊越大。這里的 900 是一個縮放因子，你可以調整它來控制方塊的大小范圍，比如改成 500 讓方塊更小，或者 1500 讓差異更明顯～

ax.scatter(...) 是繪制方塊的關鍵函數：

• j + 1, 10 - i 是方塊的坐標，注意這里10 - i是為了讓 y 軸從上到下遞增，符合矩陣的行列索引習慣
• s=size 控制面積大小
• c=[color] 設置顏色，注意用列表包裹顏色值
• marker='s' 將散點形狀設為正方形，也可以換成'o'圓形、'^'三角形等
• edgecolor='black' 添加黑色邊框，讓每個方塊更清晰可辨

5. 細節優化：讓圖表更專業美觀

# 設置坐標軸
ax.set_xticks(np.arange(1, 11))
ax.set_yticks(np.arange(1, 11))
ax.set_xticklabels(np.arange(1, 11))
ax.set_yticklabels(np.arange(1, 11))
ax.set_xlabel("K (w)", fontsize=12)
ax.set_ylabel("Samples", fontsize=12)

# 添加標題
ax.set_title("Square Heatmap Plot", fontsize=14, fontweight='bold')

# 添加顏色條
sm = plt.cm.ScalarMappable(cmap=cmap, norm=norm)
sm.set_array([])
cbar = plt.colorbar(sm, ax=ax)
cbar.set_label("")

# 添加網格線模擬邊框
ax.set_xlim(0.5, 10.5)
ax.set_ylim(0.5, 10.5)
ax.set_xticks(np.arange(0.5, 11.5, 1), minor=True)
ax.set_yticks(np.arange(0.5, 11.5, 1), minor=True)
ax.grid(which='minor', color='black', linewidth=1)
ax.tick_params(which='minor', length=0)

這部分是讓圖表從 “能用” 到 “精美” 的關鍵：

• 坐標軸設置：明確 x 軸和 y 軸的刻度位置和標簽，ax.set_xlabel和ax.set_ylabel可以換成你自己的變量名稱，比如 “時間（小時）”“用戶活躍度” 等。
• 標題添加：ax.set_title讓圖表有一個清晰的主題，fontweight='bold'讓標題更醒目。
• 顏色條：這是熱力圖的 “翻譯器”，告訴讀者顏色對應的數值范圍。sm.set_array([])是一個小技巧，用于初始化顏色映射對象。
• 網格線與邊框：這里用了一個巧妙的方法 —— 通過設置次要刻度（minor ticks）并繪制網格線，模擬出每個方塊的邊框。ax.set_xlim(0.5, 10.5)將坐標軸范圍擴展到 0.5-10.5，這樣 10x10 的矩陣剛好占據整個區域，網格線就像一個個小格子～

自定義你的可視化：從模仿到創新

1. 替換成你自己的數據

正如前面提到的，數據生成部分是最容易替換的地方。假設你有一個從 Excel 中導出的 15x15 的用戶行為數據矩陣，路徑為user_behavior.csv，你可以這樣做：

# 從CSV文件讀取數據
data = np.loadtxt('user_behavior.csv', delimiter=',')

# 或者使用pandas讀?。ǜ`活）
import pandas as pd
data = pd.read_csv('user_behavior.csv').values

如果你的數據值域不是 0-1，比如是 10-100，需要調整顏色映射和大小計算：

# 假設數據值域是10-100
vmin, vmax = 10, 100
norm = plt.Normalize(vmin=vmin, vmax=vmax)
size = (value - vmin) / (vmax - vmin) * 900  # 歸一化后計算大小

2. 調整顏色映射和視覺效果

如果你不喜歡 RdYlGn 顏色映射，可以嘗試其他方案：

# 冷色調到暖色調（適合顯示數值遞增趨勢）
cmap = plt.cm.Blues
# 紅黃色調（適合突出高數值區域）
cmap = plt.cm.OrRd
# 彩虹色調（適合展示復雜模式）
cmap = plt.cm.rainbow

3. 優化大數據量場景

如果你的數據是 100x100 的大矩陣，直接繪制可能會顯得擁擠，這時可以：

• 調整畫布大小：fig, ax = plt.subplots(figsize=(12, 12))
• 減小邊框和網格線寬度：ax.grid(which='minor', color='black', linewidth=0.5)
• 取消邊框：ax.spines['top'].set_visible(False) ax.spines['right'].set_visible(False) ax.spines['left'].set_visible(False)

4. 添加交互功能（進階）

如果想讓圖表更動態，可以使用matplotlib的交互功能或結合ipywidgets：

from matplotlib.widgets import Slider

# 創建滑塊來調整大小縮放因子
ax_slider = plt.axes([0.25, 0.02, 0.65, 0.03])
slider = Slider(ax_slider, 'Size Scale', 100, 2000, valinit=900)

def update(val):
    scale = slider.val
    for i in range(data.shape[0]):
        for j in range(data.shape[1]):
            value = data[i, j]
            size = value * scale
            # 這里需要先清除之前的散點，再重新繪制
            # 由于scatter返回的是PathCollection對象，可以保存后更新
    fig.canvas.draw_idle()

slider.on_changed(update)

應用場景：讓可視化解決實際問題

這種雙變量熱力圖在實際場景中能做什么？舉幾個栗子：

1. 機器學習特征重要性可視化

假設你訓練了一個隨機森林模型，想展示各特征的重要性：

# 假設feature_importances是形狀為(20,)的數組
data = feature_importances.reshape(4, 5)  # 調整為4x5的矩陣便于可視化

2. 市場份額分析

展示不同地區、不同產品的市場占有率：

# 行：地區（華北、華東、華南、西北、西南）
# 列：產品（A、B、C、D）
data = np.array([
    [0.35, 0.25, 0.15, 0.25],
    [0.28, 0.32, 0.18, 0.22],
    [0.40, 0.20, 0.15, 0.25],
    [0.22, 0.30, 0.25, 0.23],
    [0.25, 0.25, 0.30, 0.20]
])

3. 圖像像素強度可視化

將灰度圖像轉換為熱力圖展示：

from skimage import data
import matplotlib.pyplot as plt

# 加載示例圖像
image = data.camera()
# 歸一化到0-1
data = image / 255.0

注意事項：避坑指南

方塊重疊問題：當數值差異很大時，大的方塊可能會覆蓋小的方塊?？梢酝ㄟ^調整size的縮放因子或添加透明度來解決：

ax.scatter(..., alpha=0.8)  # 添加透明度

坐標軸標簽旋轉：當 x 軸標簽較多時，可能會重疊，可以旋轉標簽：

ax.set_xticklabels(np.arange(1, 11), rotation=45, ha='right')

性能問題：處理超大矩陣（如 1000x1000）時，雙重循環會很慢?？梢愿挠胮colormesh結合PatchCollection優化，但需要重寫繪制邏輯～

顏色對比度：選擇顏色映射時要考慮色盲友好性，plt.cm.viridis是一個不錯的選擇，或者使用seaborn的調色板：

import seaborn as sns
cmap = sns.color_palette("coolwarm", as_cmap=True)

結語：讓數據開口說話

可視化的魅力在于將抽象的數字轉化為直觀的視覺信號，幫助我們理解數據背后的故事。今天分享的方塊熱力圖通過顏色和大小雙重維度，讓數據呈現更加立體生動。無論是科研數據展示、商業數據分析還是日常數據探索，這種可視化方式都能為你增添一份力量～

現在，快試試用你自己的數據繪制吧！只需要替換data變量的定義部分，調整顏色映射和大小參數，就能得到屬于你的專屬可視化作品～
