利用Python+Opencv實現車牌自動識別完整代碼
更新時間：2025年04月14日 10:17:38 作者：小墨&曉末
這篇文章主要介紹了如何使用Python和OpenCV進行車牌識別,包括圖像預處理、車牌定位、分割和模板匹配等步驟,通過實戰項目,文中通過代碼介紹的非常詳細,需要的朋友可以參考下
該篇文章將以實戰形式演示利用Python結合Opencv實現車牌識別，全程涉及圖像預處理、車牌定位、車牌分割、通過模板匹配識別結果輸出。該項目對于智能交通、車輛管理等領域具有實際應用價值。通過自動識別車牌號碼，可以實現車輛追蹤、違章查詢、停車場管理等功能，提高交通管理的效率和準確性。可用于車牌識別技術學習。
技術要點：
- OpenCV：用于圖像處理和計算機視覺任務。
- Python：作為編程語言，具有簡單易學、資源豐富等優點。
- 圖像處理技術：如灰度化、噪聲去除、邊緣檢測、形態學操作、透視變換等。
1 導入相關模塊
import cv2 from matplotlib import pyplot as plt import os import numpy as np from PIL import ImageFont, ImageDraw, Image
2 相關功能函數定義
2.1 彩色圖片顯示函數（plt_show0）
def plt_show0(img):
b,g,r = cv2.split(img)
img = cv2.merge([r, g, b])
plt.imshow(img)
plt.show()
cv2與plt的圖像通道不同：cv2為[b,g,r];plt為[r, g, b]
2.2 灰度圖片顯示函數（plt_show）
def plt_show(img):
plt.imshow(img,cmap='gray')
plt.show()
2.3 圖像去噪函數（gray_guss）
def gray_guss(image):
image = cv2.GaussianBlur(image, (3, 3), 0)
gray_image = cv2.cvtColor(image, cv2.COLOR_RGB2GRAY)
return gray_image
此處演示使用高斯模糊去噪。
cv2.GaussianBlur參數說明：
src：輸入圖像，可以是任意數量的通道，這些通道可以獨立處理，但深度應為CV_8U、CV_16U、CV_16S、CV_32F或CV_64F。ksize：高斯核的大小，必須是正奇數，例如 (3, 3)、(5, 5) 等。如果ksize的值為零，那么它會根據sigmaX和sigmaY的值來計算。sigmaX：X 方向上的高斯核標準偏差。dst：輸出圖像，大小和類型與src相同。sigmaY：Y 方向上的高斯核標準偏差，如果sigmaY是零，那么它會與sigmaX的值相同。如果sigmaY是負數，那么它會從ksize.width和ksize.height計算得出。borderType：像素外插法，有默認值。
2 圖像預處理
2.1 圖片讀取
origin_image = cv2.imread('D:/image/car3.jpg')

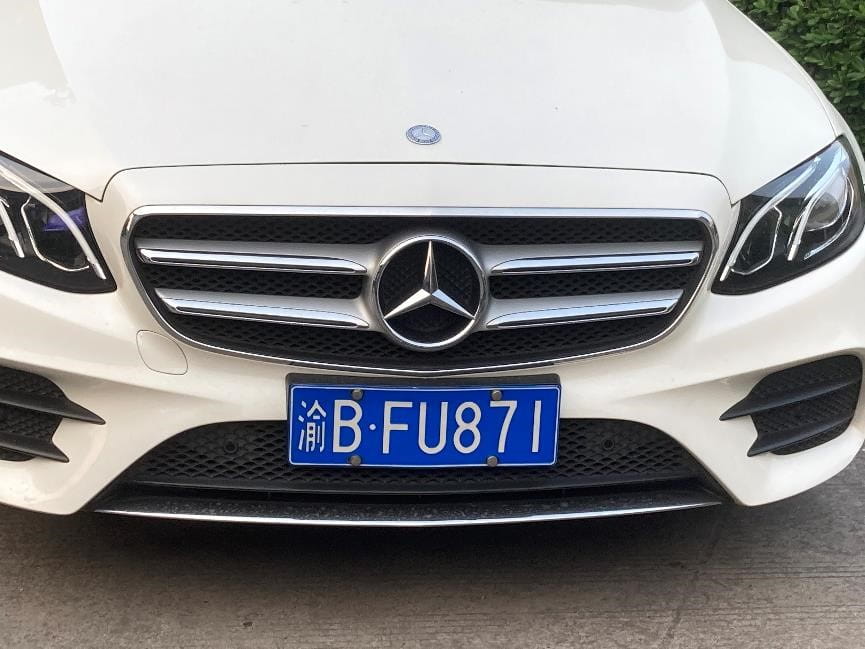

此處演示識別車牌原圖：
2.2 高斯去噪
origin_image = cv2.imread('D:/image/car3.jpg')
# 復制一張圖片，在復制圖上進行圖像操作，保留原圖
image = origin_image.copy()
gray_image = gray_guss(image)
2.3 邊緣檢測
Sobel_x = cv2.Sobel(gray_image, cv2.CV_16S, 1, 0) absX = cv2.convertScaleAbs(Sobel_x) image = absX
x方向上的邊緣檢測（增強邊緣信息）。

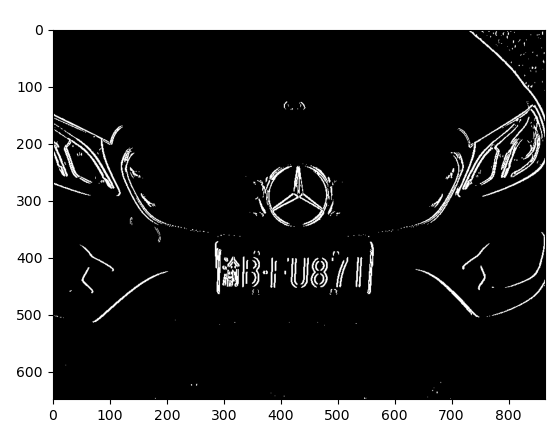

2.4 閾值化
# 圖像閾值化操作——獲得二值化圖 ret, image = cv2.threshold(image, 0, 255, cv2.THRESH_OTSU) # 顯示灰度圖像 plt_show(image)
運行結果：
3 車牌定位
3.1 區域選擇
kernelX = cv2.getStructuringElement(cv2.MORPH_RECT, (30, 10)) image = cv2.morphologyEx(image, cv2.MORPH_CLOSE, kernelX,iterations = 1) # 顯示灰度圖像 plt_show(image)
從圖像中提取對表達和描繪區域形狀有意義的圖像分量。
運行結果：

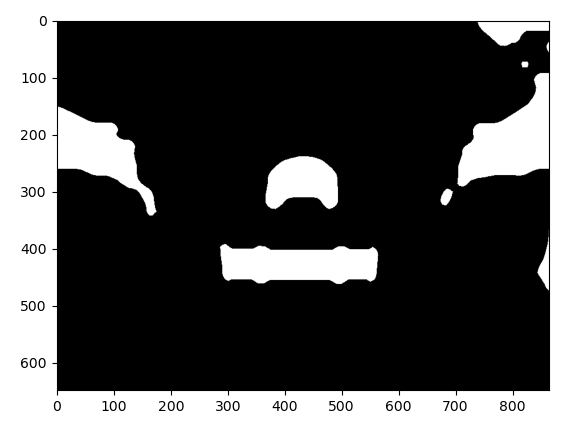

3.2 形態學操作
# 腐蝕和膨脹 kernelX = cv2.getStructuringElement(cv2.MORPH_RECT, (50, 1)) kernelY = cv2.getStructuringElement(cv2.MORPH_RECT, (1, 20)) #x方向進行閉操作（抑制暗細節） image = cv2.dilate(image, kernelX) image = cv2.erode(image, kernelX) #y方向的開操作 image = cv2.erode(image, kernelY) image = cv2.dilate(image, kernelY) # 中值濾波（去噪） image = cv2.medianBlur(image, 21) # 顯示灰度圖像 plt_show(image)
使用膨脹和腐蝕操作來突出車牌區域。
運行結果：

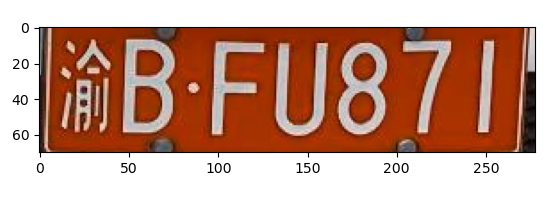

3.3 輪廓檢測
contours, hierarchy = cv2.findContours(image, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
for item in contours:
rect = cv2.boundingRect(item)
x = rect[0]
y = rect[1]
weight = rect[2]
height = rect[3]
# 根據輪廓的形狀特點，確定車牌的輪廓位置并截取圖像
if (weight > (height * 3)) and (weight < (height * 4.5)):
image = origin_image[y:y + height, x:x + weight]
plt_show(image)
4 車牌字符分割
4.1 高斯去噪
# 圖像去噪灰度處理 gray_image = gray_guss(image)

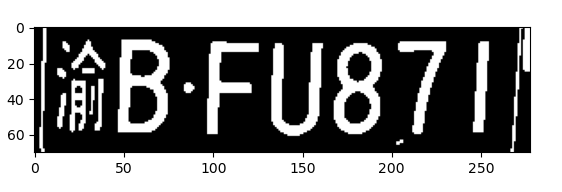

4.2 閾值化
ret, image = cv2.threshold(gray_image, 0, 255, cv2.THRESH_OTSU) plt_show(image)
運行結果：

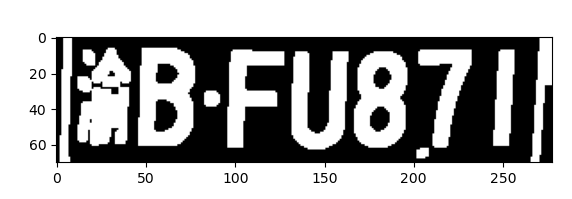

4.3 膨脹操作
#膨脹操作 kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (4, 4)) image = cv2.dilate(image, kernel) plt_show(image)
運行結果：
4.4 車牌號排序
words = sorted(words,key=lambda s:s[0],reverse=False)
i = 0
#word中存放輪廓的起始點和寬高
for word in words:
# 篩選字符的輪廓
if (word[3] > (word[2] * 1.5)) and (word[3] < (word[2] * 5.5)) and (word[2] > 10):
i = i+1
if word[2] < 15:
splite_image = image[word[1]:word[1] + word[3], word[0]-word[2]:word[0] + word[2]*2]
else:
splite_image = image[word[1]:word[1] + word[3], word[0]:word[0] + word[2]]
word_images.append(splite_image)
print(i)
print(words)
運行結果：
1 2 3 4 5 6 7 [[2, 0, 7, 70], [12, 6, 30, 55], [15, 7, 7, 9], [46, 6, 32, 55], [83, 30, 9, 9], [96, 7, 32, 55], [132, 8, 32, 55], [167, 8, 30, 54], [202, 62, 7, 6], [203, 7, 30, 55], [245, 7, 12, 54], [266, 0, 12, 70]]
4.5 分割效果
for i,j in enumerate(word_images):
plt.subplot(1,7,i+1)
plt.imshow(word_images[i],cmap='gray')
plt.show()
運行結果：
5 模板匹配
5.1 準備模板
# 準備模板(template[0-9]為數字模板；)
template = ['0','1','2','3','4','5','6','7','8','9',
'A','B','C','D','E','F','G','H','J','K','L','M','N','P','Q','R','S','T','U','V','W','X','Y','Z',
'藏','川','鄂','甘','贛','貴','桂','黑','滬','吉','冀','津','晉','京','遼','魯','蒙','閩','寧',
'青','瓊','陜','蘇','皖','湘','新','渝','豫','粵','云','浙']
# 讀取一個文件夾下的所有圖片，輸入?yún)?shù)是文件名，返回模板文件地址列表
def read_directory(directory_name):
referImg_list = []
for filename in os.listdir(directory_name):
referImg_list.append(directory_name + "/" + filename)
return referImg_list
# 獲得中文模板列表（只匹配車牌的第一個字符）
def get_chinese_words_list():
chinese_words_list = []
for i in range(34,64):
#將模板存放在字典中
c_word = read_directory('D:/refer1/'+ template[i])
chinese_words_list.append(c_word)
return chinese_words_list
chinese_words_list = get_chinese_words_list()
# 獲得英文模板列表（只匹配車牌的第二個字符）
def get_eng_words_list():
eng_words_list = []
for i in range(10,34):
e_word = read_directory('D:/refer1/'+ template[i])
eng_words_list.append(e_word)
return eng_words_list
eng_words_list = get_eng_words_list()
# 獲得英文和數字模板列表（匹配車牌后面的字符）
def get_eng_num_words_list():
eng_num_words_list = []
for i in range(0,34):
word = read_directory('D:/refer1/'+ template[i])
eng_num_words_list.append(word)
return eng_num_words_list
eng_num_words_list = get_eng_num_words_list()
此處需提前準備各類字符模板。
5.2 匹配結果
# 獲得英文和數字模板列表（匹配車牌后面的字符）
def get_eng_num_words_list():
eng_num_words_list = []
for i in range(0,34):
word = read_directory('D:/refer1/'+ template[i])
eng_num_words_list.append(word)
return eng_num_words_list
eng_num_words_list = get_eng_num_words_list()
# 讀取一個模板地址與圖片進行匹配，返回得分
def template_score(template,image):
#將模板進行格式轉換
template_img=cv2.imdecode(np.fromfile(template,dtype=np.uint8),1)
template_img = cv2.cvtColor(template_img, cv2.COLOR_RGB2GRAY)
#模板圖像閾值化處理——獲得黑白圖
ret, template_img = cv2.threshold(template_img, 0, 255, cv2.THRESH_OTSU)
# height, width = template_img.shape
# image_ = image.copy()
# image_ = cv2.resize(image_, (width, height))
image_ = image.copy()
#獲得待檢測圖片的尺寸
height, width = image_.shape
# 將模板resize至與圖像一樣大小
template_img = cv2.resize(template_img, (width, height))
# 模板匹配，返回匹配得分
result = cv2.matchTemplate(image_, template_img, cv2.TM_CCOEFF)
return result[0][0]
# 對分割得到的字符逐一匹配
def template_matching(word_images):
results = []
for index,word_image in enumerate(word_images):
if index==0:
best_score = []
for chinese_words in chinese_words_list:
score = []
for chinese_word in chinese_words:
result = template_score(chinese_word,word_image)
score.append(result)
best_score.append(max(score))
i = best_score.index(max(best_score))
# print(template[34+i])
r = template[34+i]
results.append(r)
continue
if index==1:
best_score = []
for eng_word_list in eng_words_list:
score = []
for eng_word in eng_word_list:
result = template_score(eng_word,word_image)
score.append(result)
best_score.append(max(score))
i = best_score.index(max(best_score))
# print(template[10+i])
r = template[10+i]
results.append(r)
continue
else:
best_score = []
for eng_num_word_list in eng_num_words_list:
score = []
for eng_num_word in eng_num_word_list:
result = template_score(eng_num_word,word_image)
score.append(result)
best_score.append(max(score))
i = best_score.index(max(best_score))
# print(template[i])
r = template[i]
results.append(r)
continue
return results
word_images_ = word_images.copy()
# 調用函數獲得結果
result = template_matching(word_images_)
print(result)
print( "".join(result))
運行結果：
['渝', 'B', 'F', 'U', '8', '7', '1'] 渝BFU871
“”.join(result)函數將列表轉換為拼接好的字符串，方便結果顯示

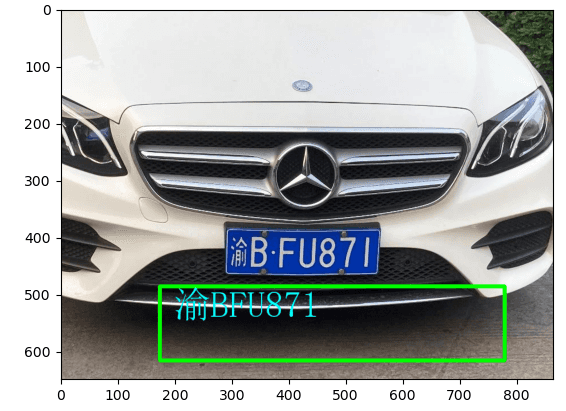

5.3 匹配效果展示
height,weight = origin_image.shape[0:2] print(height) print(weight) image_1 = origin_image.copy() cv2.rectangle(image_1, (int(0.2*weight), int(0.75*height)), (int(weight*0.9), int(height*0.95)), (0, 255, 0), 5) #設置需要顯示的字體 fontpath = "font/simsun.ttc" font = ImageFont.truetype(fontpath,64) img_pil = Image.fromarray(image_1) draw = ImageDraw.Draw(img_pil) #繪制文字信息 draw.text((int(0.2*weight)+25, int(0.75*height)), "".join(result), font = font, fill = (255, 255, 0)) bk_img = np.array(img_pil) print(result) print( "".join(result)) plt_show0(bk_img)
運行結果：
6完整代碼
# 導入所需模塊
import cv2
from matplotlib import pyplot as plt
import os
import numpy as np
from PIL import ImageFont, ImageDraw, Image
# plt顯示彩色圖片
def plt_show0(img):
b,g,r = cv2.split(img)
img = cv2.merge([r, g, b])
plt.imshow(img)
plt.show()
# plt顯示灰度圖片
def plt_show(img):
plt.imshow(img,cmap='gray')
plt.show()
# 圖像去噪灰度處理
def gray_guss(image):
image = cv2.GaussianBlur(image, (3, 3), 0)
gray_image = cv2.cvtColor(image, cv2.COLOR_RGB2GRAY)
return gray_image
# 讀取待檢測圖片
origin_image = cv2.imread('D:/image/car3.jpg')
# 復制一張圖片，在復制圖上進行圖像操作，保留原圖
image = origin_image.copy()
# 圖像去噪灰度處理
gray_image = gray_guss(image)
# x方向上的邊緣檢測（增強邊緣信息）
Sobel_x = cv2.Sobel(gray_image, cv2.CV_16S, 1, 0)
absX = cv2.convertScaleAbs(Sobel_x)
image = absX
# 圖像閾值化操作——獲得二值化圖
ret, image = cv2.threshold(image, 0, 255, cv2.THRESH_OTSU)
# 顯示灰度圖像
plt_show(image)
# 形態學（從圖像中提取對表達和描繪區域形狀有意義的圖像分量）——閉操作
kernelX = cv2.getStructuringElement(cv2.MORPH_RECT, (30, 10))
image = cv2.morphologyEx(image, cv2.MORPH_CLOSE, kernelX,iterations = 1)
# 顯示灰度圖像
plt_show(image)
# 腐蝕和膨脹
kernelX = cv2.getStructuringElement(cv2.MORPH_RECT, (50, 1))
kernelY = cv2.getStructuringElement(cv2.MORPH_RECT, (1, 20))
#x方向進行閉操作（抑制暗細節）
image = cv2.dilate(image, kernelX)
image = cv2.erode(image, kernelX)
#y方向的開操作
image = cv2.erode(image, kernelY)
image = cv2.dilate(image, kernelY)
# 中值濾波（去噪）
image = cv2.medianBlur(image, 21)
# 顯示灰度圖像
plt_show(image)
# 獲得輪廓
contours, hierarchy = cv2.findContours(image, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
for item in contours:
rect = cv2.boundingRect(item)
x = rect[0]
y = rect[1]
weight = rect[2]
height = rect[3]
# 根據輪廓的形狀特點，確定車牌的輪廓位置并截取圖像
if (weight > (height * 3)) and (weight < (height * 4.5)):
image = origin_image[y:y + height, x:x + weight]
plt_show(image)
#車牌字符分割
# 圖像去噪灰度處理
gray_image = gray_guss(image)
# 圖像閾值化操作——獲得二值化圖
ret, image = cv2.threshold(gray_image, 0, 255, cv2.THRESH_OTSU)
plt_show(image)
#膨脹操作
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (4, 4))
image = cv2.dilate(image, kernel)
plt_show(image)
# 查找輪廓
contours, hierarchy = cv2.findContours(image, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
words = []
word_images = []
#對所有輪廓逐一操作
for item in contours:
word = []
rect = cv2.boundingRect(item)
x = rect[0]
y = rect[1]
weight = rect[2]
height = rect[3]
word.append(x)
word.append(y)
word.append(weight)
word.append(height)
words.append(word)
# 排序，車牌號有順序。words是一個嵌套列表
words = sorted(words,key=lambda s:s[0],reverse=False)
i = 0
#word中存放輪廓的起始點和寬高
for word in words:
# 篩選字符的輪廓
if (word[3] > (word[2] * 1.5)) and (word[3] < (word[2] * 5.5)) and (word[2] > 10):
i = i+1
if word[2] < 15:
splite_image = image[word[1]:word[1] + word[3], word[0]-word[2]:word[0] + word[2]*2]
else:
splite_image = image[word[1]:word[1] + word[3], word[0]:word[0] + word[2]]
word_images.append(splite_image)
print(i)
print(words)
for i,j in enumerate(word_images):
plt.subplot(1,7,i+1)
plt.imshow(word_images[i],cmap='gray')
plt.show()
#模版匹配
# 準備模板(template[0-9]為數字模板；)
template = ['0','1','2','3','4','5','6','7','8','9',
'A','B','C','D','E','F','G','H','J','K','L','M','N','P','Q','R','S','T','U','V','W','X','Y','Z',
'藏','川','鄂','甘','贛','貴','桂','黑','滬','吉','冀','津','晉','京','遼','魯','蒙','閩','寧',
'青','瓊','陜','蘇','皖','湘','新','渝','豫','粵','云','浙']
# 讀取一個文件夾下的所有圖片，輸入?yún)?shù)是文件名，返回模板文件地址列表
def read_directory(directory_name):
referImg_list = []
for filename in os.listdir(directory_name):
referImg_list.append(directory_name + "/" + filename)
return referImg_list
# 獲得中文模板列表（只匹配車牌的第一個字符）
def get_chinese_words_list():
chinese_words_list = []
for i in range(34,64):
#將模板存放在字典中
c_word = read_directory('D:/refer1/'+ template[i])
chinese_words_list.append(c_word)
return chinese_words_list
chinese_words_list = get_chinese_words_list()
# 獲得英文模板列表（只匹配車牌的第二個字符）
def get_eng_words_list():
eng_words_list = []
for i in range(10,34):
e_word = read_directory('D:/refer1/'+ template[i])
eng_words_list.append(e_word)
return eng_words_list
eng_words_list = get_eng_words_list()
# 獲得英文和數字模板列表（匹配車牌后面的字符）
def get_eng_num_words_list():
eng_num_words_list = []
for i in range(0,34):
word = read_directory('D:/refer1/'+ template[i])
eng_num_words_list.append(word)
return eng_num_words_list
eng_num_words_list = get_eng_num_words_list()
# 讀取一個模板地址與圖片進行匹配，返回得分
def template_score(template,image):
#將模板進行格式轉換
template_img=cv2.imdecode(np.fromfile(template,dtype=np.uint8),1)
template_img = cv2.cvtColor(template_img, cv2.COLOR_RGB2GRAY)
#模板圖像閾值化處理——獲得黑白圖
ret, template_img = cv2.threshold(template_img, 0, 255, cv2.THRESH_OTSU)
# height, width = template_img.shape
# image_ = image.copy()
# image_ = cv2.resize(image_, (width, height))
image_ = image.copy()
#獲得待檢測圖片的尺寸
height, width = image_.shape
# 將模板resize至與圖像一樣大小
template_img = cv2.resize(template_img, (width, height))
# 模板匹配，返回匹配得分
result = cv2.matchTemplate(image_, template_img, cv2.TM_CCOEFF)
return result[0][0]
# 對分割得到的字符逐一匹配
def template_matching(word_images):
results = []
for index,word_image in enumerate(word_images):
if index==0:
best_score = []
for chinese_words in chinese_words_list:
score = []
for chinese_word in chinese_words:
result = template_score(chinese_word,word_image)
score.append(result)
best_score.append(max(score))
i = best_score.index(max(best_score))
# print(template[34+i])
r = template[34+i]
results.append(r)
continue
if index==1:
best_score = []
for eng_word_list in eng_words_list:
score = []
for eng_word in eng_word_list:
result = template_score(eng_word,word_image)
score.append(result)
best_score.append(max(score))
i = best_score.index(max(best_score))
# print(template[10+i])
r = template[10+i]
results.append(r)
continue
else:
best_score = []
for eng_num_word_list in eng_num_words_list:
score = []
for eng_num_word in eng_num_word_list:
result = template_score(eng_num_word,word_image)
score.append(result)
best_score.append(max(score))
i = best_score.index(max(best_score))
# print(template[i])
r = template[i]
results.append(r)
continue
return results
word_images_ = word_images.copy()
# 調用函數獲得結果
result = template_matching(word_images_)
print(result)
# "".join(result)函數將列表轉換為拼接好的字符串，方便結果顯示
print( "".join(result))
height,weight = origin_image.shape[0:2]
print(height)
print(weight)
image_1 = origin_image.copy()
cv2.rectangle(image_1, (int(0.2*weight), int(0.75*height)), (int(weight*0.9), int(height*0.95)), (0, 255, 0), 5)
#設置需要顯示的字體
fontpath = "font/simsun.ttc"
font = ImageFont.truetype(fontpath,64)
img_pil = Image.fromarray(image_1)
draw = ImageDraw.Draw(img_pil)
#繪制文字信息
draw.text((int(0.2*weight)+25, int(0.75*height)), "".join(result), font = font, fill = (255, 255, 0))
bk_img = np.array(img_pil)
print(result)
print( "".join(result))
plt_show0(bk_img)總結
到此這篇關于利用Python+Opencv實現車牌自動識別的文章就介紹到這了,更多相關Python+Opencv車牌自動識別內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！
您可能感興趣的文章:
相關文章
Pycharm Available Package無法顯示/安裝包的問題Error Loading Package Li
這篇文章主要介紹了Pycharm Available Package無法顯示/安裝包的問題Error Loading Package List解決，文中通過示例代碼介紹的非常詳細，對大家的學習或者工作具有一定的參考學習價值，需要的朋友們下面隨著小編來一起學習學習吧2020-09-09
這篇文章主要為大家詳細介紹了python中實現括號匹配的三種方法,文中的示例代碼簡潔易懂,具有一定的借鑒價值,有需要的小伙伴可以參考一下2024-12-12
在Python中打印99乘法表的方法有很多種,比如for-for、while-while、while-for等,這篇文章主要給大家介紹了關于Python打印九九乘法表的5種方式,文中通過代碼介紹的非常詳細,需要的朋友可以參考下2024-04-04
大家好，本篇文章主要講的是用python實現文件備份，感興趣的同學趕快來看一看吧，對你有幫助的話記得收藏一下2022-01-01
這篇文章主要給大家介紹了關于python模塊導入細節的相關資料，文中通過示例代碼介紹的非常詳細，對大家的學習或者工作具有一定的參考學習價值，需要的朋友們下面隨著小編來一起學習學習吧2018-12-12
這篇文章主要為大家介紹了Python解析pcap文件示例詳解，有需要的朋友可以借鑒參考下，希望能夠有所幫助，祝大家多多進步，早日升職加薪2022-07-07
Python三十行代碼實現簡單人臉識別的示例代碼
這篇文章主要介紹了Python三十行代碼實現簡單人臉識別的示例代碼，文中通過示例代碼介紹的非常詳細，對大家的學習或者工作具有一定的參考學習價值，需要的朋友們下面隨著小編來一起學習學習吧2021-03-03
這篇文章主要介紹了Python實現粒子群算法的示例，幫助大家更好的理解和使用Python，感興趣的朋友可以了解下2021-02-02
使用Flask-Login模塊實現用戶身份驗證和安全性
當你想要在你的Flask應用中實現用戶身份驗證和安全性時，F(xiàn)lask-Login這個擴展將會是你的最佳伙伴，它提供了一組簡單而強大的工具來處理，下面我們就來看看具體的操作方法吧2023-08-08
win7上tensorflow2.2.0安裝成功 引用DLL load failed時找不到指定模塊 tensorflo
這篇文章主要介紹了win7上tensorflow2.2.0安裝成功 引用時DLL load failed找不到指定模塊 tensorflow has no attribute xxx 解決方法,需要的朋友可以參考下2020-05-05
