YOLOv8模型pytorch格式轉為onnx格式的步驟詳解

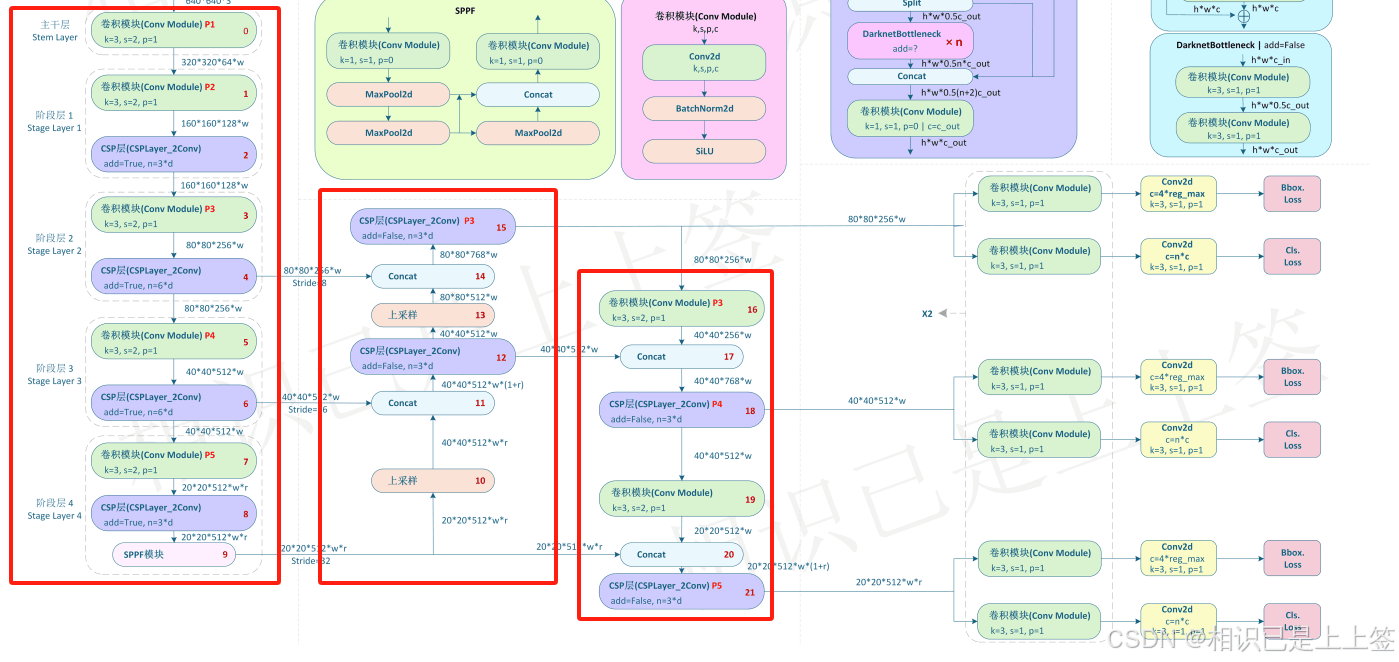

一、YOLOv8的Pytorch網絡結構
model DetectionModel( (model): Sequential( (0): Conv( (conv): Conv2d(3, 64, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1)) (act): SiLU(inplace=True) ) (1): Conv( (conv): Conv2d(64, 128, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1)) (act): SiLU(inplace=True) ) (2): C2f( (cv1): Conv( (conv): Conv2d(128, 128, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(320, 128, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (m): ModuleList( (0-2): 3 x Bottleneck( (cv1): Conv( (conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) ) ) ) (3): Conv( (conv): Conv2d(128, 256, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1)) (act): SiLU(inplace=True) ) (4): C2f( (cv1): Conv( (conv): Conv2d(256, 256, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(1024, 256, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (m): ModuleList( (0-5): 6 x Bottleneck( (cv1): Conv( (conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) ) ) ) (5): Conv( (conv): Conv2d(256, 512, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1)) (act): SiLU(inplace=True) ) (6): C2f( (cv1): Conv( (conv): Conv2d(512, 512, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(2048, 512, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (m): ModuleList( (0-5): 6 x Bottleneck( (cv1): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) ) ) ) (7): Conv( (conv): Conv2d(512, 512, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1)) (act): SiLU(inplace=True) ) (8): C2f( (cv1): Conv( (conv): Conv2d(512, 512, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(1280, 512, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (m): ModuleList( (0-2): 3 x Bottleneck( (cv1): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) ) ) ) (9): SPPF( (cv1): Conv( (conv): Conv2d(512, 256, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(1024, 512, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (m): MaxPool2d(kernel_size=5, stride=1, padding=2, dilation=1, ceil_mode=False) ) (10): Upsample(scale_factor=2.0, mode='nearest') (11): Concat() (12): C2f( (cv1): Conv( (conv): Conv2d(1024, 512, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(1280, 512, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (m): ModuleList( (0-2): 3 x Bottleneck( (cv1): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) ) ) ) (13): Upsample(scale_factor=2.0, mode='nearest') (14): Concat() (15): C2f( (cv1): Conv( (conv): Conv2d(768, 256, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(640, 256, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (m): ModuleList( (0-2): 3 x Bottleneck( (cv1): Conv( (conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) ) ) ) (16): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1)) (act): SiLU(inplace=True) ) (17): Concat() (18): C2f( (cv1): Conv( (conv): Conv2d(768, 512, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(1280, 512, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (m): ModuleList( (0-2): 3 x Bottleneck( (cv1): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) ) ) ) (19): Conv( (conv): Conv2d(512, 512, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1)) (act): SiLU(inplace=True) ) (20): Concat() (21): C2f( (cv1): Conv( (conv): Conv2d(1024, 512, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(1280, 512, kernel_size=(1, 1), stride=(1, 1)) (act): SiLU(inplace=True) ) (m): ModuleList( (0-2): 3 x Bottleneck( (cv1): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (cv2): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) ) ) ) (22): PostDetect( (cv2): ModuleList( (0): Sequential( (0): Conv( (conv): Conv2d(256, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (1): Conv( (conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (2): Conv2d(64, 64, kernel_size=(1, 1), stride=(1, 1)) ) (1-2): 2 x Sequential( (0): Conv( (conv): Conv2d(512, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (1): Conv( (conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (2): Conv2d(64, 64, kernel_size=(1, 1), stride=(1, 1)) ) ) (cv3): ModuleList( (0): Sequential( (0): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (1): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (2): Conv2d(256, 35, kernel_size=(1, 1), stride=(1, 1)) ) (1-2): 2 x Sequential( (0): Conv( (conv): Conv2d(512, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (1): Conv( (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)) (act): SiLU(inplace=True) ) (2): Conv2d(256, 35, kernel_size=(1, 1), stride=(1, 1)) ) ) (dfl): DFL( (conv): Conv2d(16, 1, kernel_size=(1, 1), stride=(1, 1), bias=False) ) ) ) )
yolov8網絡從1-21層與pt文件相對應是BackBone和Neck模塊,22層是Head模塊。
二、轉ONNX步驟
2.1 yolov8官方
""" 代碼解釋 pt模型轉為onnx格式 """ import os from ultralytics import YOLO model = YOLO("weights/best.pt") success = model.export(format="onnx") print("導出成功!")
將pytorch轉為onnx后,pytorch支持的一系列計算就會轉為onnx所支持的算子,若沒有相對應的就會使用其他方式進行替換(比如多個計算替換其單個)。比較常見是conv和SiLU合并成一個Conv模塊進行。

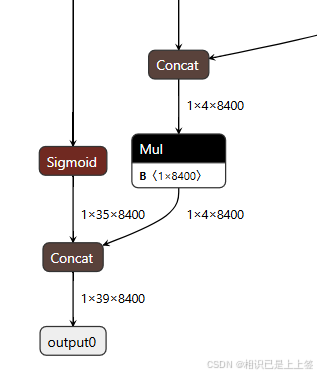

其中,1*4*8400表示每張圖片預測 8400 個候選框,每個框有 4 個參數邊界框坐標 (x,y,w,h)。 1*35*8400類同,1和4800代表意義相同,35是類別屬性包含了其置信度概率值。
最后兩個輸出Concat操作,得到1*39*8400。最后根據這個結果去進行后續操作。
2.2 自定義轉換
所謂的自定義轉換其實是在轉onnx時,對1*39*8400多加了一系列自定義操作例如NMS等。
2.2.1 加載權重并優化結構
YOLOv8 = YOLO(args.weights) #替換為自己的權重 model = YOLOv8.model.fuse().eval()
2.2.2 后處理檢測模塊
def gen_anchors(feats: Tensor, strides: Tensor, grid_cell_offset: float = 0.5) -> Tuple[Tensor, Tensor]: """ 生成錨點,并計算每個錨點的步幅。 參數: feats (Tensor): 特征圖,通常來自不同的網絡層。 strides (Tensor): 每個特征圖的步幅。 grid_cell_offset (float): 網格單元的偏移量,默認為0.5。 返回: Tuple[Tensor, Tensor]: 錨點的坐標和對應的步幅張量。 """ anchor_points, stride_tensor = [], [] assert feats is not None # 確保輸入的特征圖不為空 dtype, device = feats[0].dtype, feats[0].device # 獲取特征圖的數據類型和設備 # 遍歷每個特征圖,計算錨點 for i, stride in enumerate(strides): _, _, h, w = feats[i].shape # 獲取特征圖的高和寬 sx = torch.arange(end=w, device=device, dtype=dtype) + grid_cell_offset # 計算 x 軸上的錨點位置 sy = torch.arange(end=h, device=device, dtype=dtype) + grid_cell_offset # 計算 y 軸上的錨點位置 sy, sx = torch.meshgrid(sy, sx) # 生成網格坐標 anchor_points.append(torch.stack((sx, sy), -1).view(-1, 2)) # 將 x 和 y 組合成坐標點 stride_tensor.append( torch.full((h * w, 1), stride, dtype=dtype, device=device)) # 生成步幅張量 return torch.cat(anchor_points), torch.cat(stride_tensor) # 返回合并后的錨點和步幅 class customize_NMS(torch.autograd.Function): """ 繼承torch.autograd.Function 用于TensorRT的非極大值抑制(NMS)自定義函數。 """ @staticmethod def forward( ctx: Graph, boxes: Tensor, scores: Tensor, iou_threshold: float = 0.65, score_threshold: float = 0.25, max_output_boxes: int = 100, background_class: int = -1, box_coding: int = 0, plugin_version: str = '1', score_activation: int = 0 ) -> Tuple[Tensor, Tensor, Tensor, Tensor]: """ 正向計算NMS輸出,模擬真實的TensorRT NMS過程。 參數: boxes (Tensor): 預測的邊界框。 scores (Tensor): 預測框的置信度分?jǐn)?shù)。 其他參數同樣為NMS的超參數。 返回: Tuple[Tensor, Tensor, Tensor, Tensor]: 包含檢測框數量、框坐標、置信度分?jǐn)?shù)和類別標簽。 """ batch_size, num_boxes, num_classes = scores.shape # 獲取批量大小、框數量和類別數 num_dets = torch.randint(0, max_output_boxes, (batch_size, 1), dtype=torch.int32) # 隨機生成檢測框數量(僅為模擬) boxes = torch.randn(batch_size, max_output_boxes, 4) # 隨機生成預測框 scores = torch.randn(batch_size, max_output_boxes) # 隨機生成分?jǐn)?shù) labels = torch.randint(0, num_classes, (batch_size, max_output_boxes), dtype=torch.int32) # 隨機生成類別標簽 return num_dets, boxes, scores, labels # 返回模擬的結果 @staticmethod def symbolic( g, boxes: Value, scores: Value, iou_threshold: float = 0.45, score_threshold: float = 0.25, max_output_boxes: int = 100, background_class: int = -1, box_coding: int = 0, score_activation: int = 0, plugin_version: str = '1') -> Tuple[Value, Value, Value, Value]: """ 計算圖的符號函數,供TensorRT使用。 參數: g: 計算圖對象 boxes (Value), scores (Value): 傳入的邊界框和得分 其他參數是用于配置NMS的參數。 返回: 經過NMS處理的檢測框、得分、類別標簽及檢測框數量。 """ out = g.op('TRT::EfficientNMS_TRT', boxes, scores, iou_threshold_f=iou_threshold, score_threshold_f=score_threshold, max_output_boxes_i=max_output_boxes, background_class_i=background_class, box_coding_i=box_coding, plugin_version_s=plugin_version, score_activation_i=score_activation, outputs=4) # 使用TensorRT的EfficientNMS插件 nums_dets, boxes, scores, classes = out # 獲取輸出的檢測框數量、框坐標、得分和類別 return nums_dets, boxes, scores, classes # 返回結果 class Post_process_Detect(nn.Module): """ 用于后處理的檢測模塊,執行檢測后的非極大值抑制(NMS)。 """ export = True shape = None dynamic = False iou_thres = 0.65 # 默認的IoU閾值 conf_thres = 0.25 # 默認的置信度閾值 topk = 100 # 輸出的最大檢測框數量 def __init__(self, *args, **kwargs): super().__init__() def forward(self, x): """ 執行后處理操作,提取預測框、置信度和類別。 參數: x (Tensor): 輸入的特征圖。 返回: Tuple[Tensor, Tensor, Tensor]: 預測框、置信度和類別。 """ shape = x[0].shape # 獲取輸入的形狀 b, res, b_reg_num = shape[0], [], self.reg_max * 4 # b為特征列表第一個元素的批量大小,表示處理的樣本數量, # res聲明一個空列表存儲處理過的特征圖 # b_reg_num為回歸框的數量 #遍歷特征層(self.nl表示特征層數),將每一層的框預測和分類預測拼接。 for i in range(self.nl): res.append(torch.cat((self.cv2[i](x[i]), self.cv3[i](x[i])), 1)) # 特征拼接 # 調用 # make_anchors # 生成錨點和步幅,用于還原邊界框的絕對坐標。 if self.dynamic or self.shape != shape: self.anchors, self.strides = (x.transpose( 0, 1) for x in gen_anchors(x, self.stride, 0.5)) # 生成錨點和步幅 self.shape = shape # 更新輸入的形狀 x = [i.view(b, self.no, -1) for i in res] # 調整特征圖形狀 y = torch.cat(x, 2) # 拼接所有特征圖 boxes, scores = y[:, :b_reg_num, ...], y[:, b_reg_num:, ...].sigmoid() # 提取框和分?jǐn)?shù) boxes = boxes.view(b, 4, self.reg_max, -1).permute(0, 1, 3, 2) # 變換框的形狀 boxes = boxes.softmax(-1) @ torch.arange(self.reg_max).to(boxes) # 對框進行softmax處理 boxes0, boxes1 = -boxes[:, :2, ...], boxes[:, 2:, ...] # 分離框的不同部分 boxes = self.anchors.repeat(b, 2, 1) + torch.cat([boxes0, boxes1], 1) # 合并框坐標 boxes = boxes * self.strides # 乘以步幅 return customize_NMS.apply(boxes.transpose(1, 2), scores.transpose(1, 2), self.iou_thres, self.conf_thres, self.topk) # 執行NMS def optim(module: nn.Module): setattr(module, '__class__', Post_process_Detect) for item in model.modules(): optim(item) item.to(args.device) #輸入cpu或者gpu的卡號

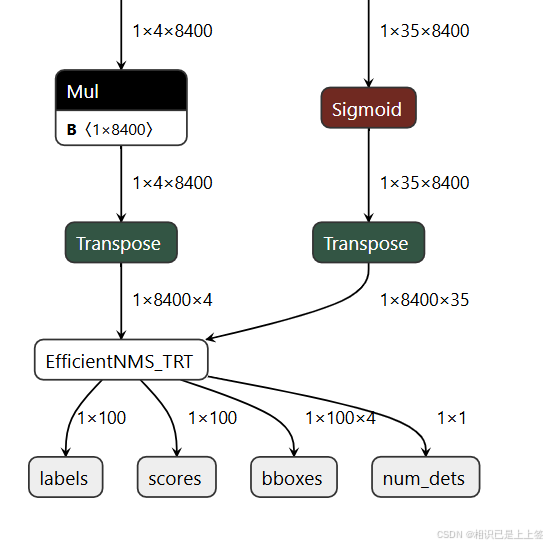

自定義這里是在yolo官方得到的1*4*8400和1*35*8400進行矩陣轉換2<->3,最后引入EfficientNMS_TRT插件后處理,可以有效加速NMS處理。
2.2.3 EfficientNMS_TRT插件

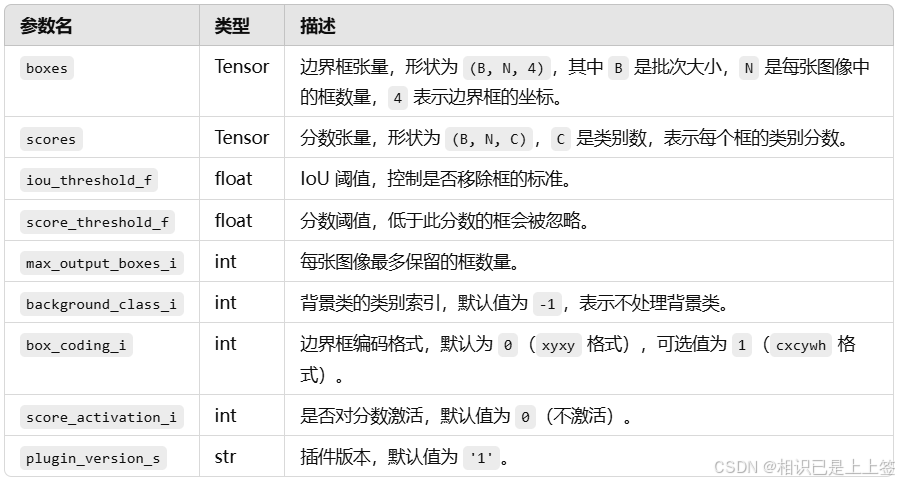

EfficientNMS_TRT
是 TensorRT 中的一個高效非極大值抑制 (NMS) 插件,用于快速過濾檢測框。它通過優化的 CUDA 實現來執行 NMS 操作,特別適合于深度學習推理階段中目標檢測任務的后處理。支持在一個批次中對多個圖像同時執行 NMS。
輸出結果為num_dets
, detection_boxes, detection_scores, detection_classes
,分別代表經過 NMS 篩選后保留的邊界框數,每張圖片保留的檢測框的坐標,每張圖片中保留下來的檢測框的分?jǐn)?shù)(由高到低),每個保留下來的邊界框的類別索引。
三、結語
到此這篇關于YOLOv8模型pytorch格式轉為onnx格式的文章就介紹到這了,更多相關YOLOv8模型pytorch轉onnx格式內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家!
