最終效果

1、創建場景

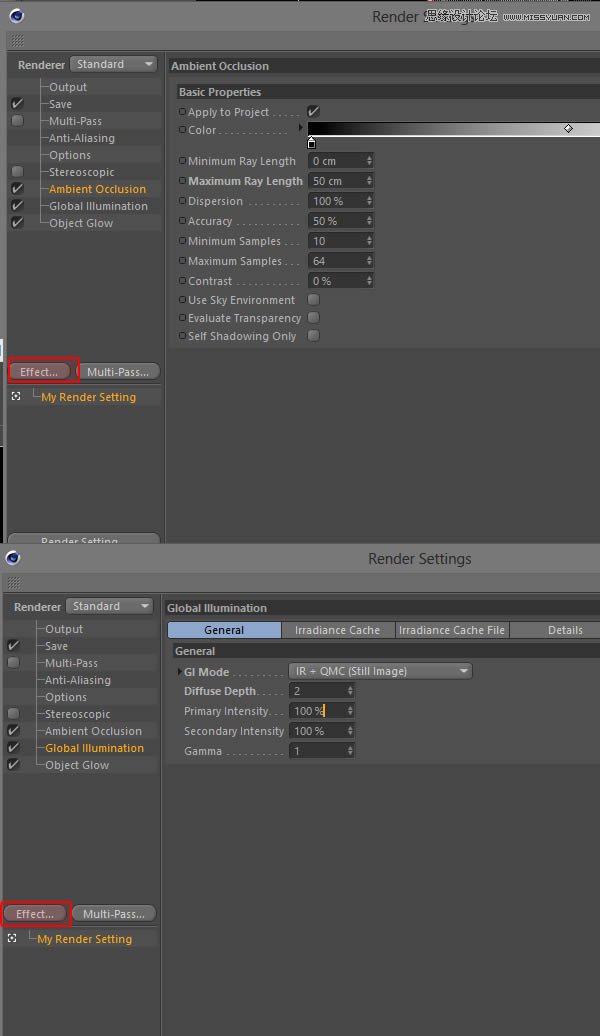

(1)打開C4D，創建一個新文件，打開渲染設置，參數設置如下：

(2)選擇貝塞爾曲線

(3)轉到側視圖，繪制一條樣條曲線，類似于一個“”C形攝影棚

(4)復制樣條線

(5)給兩條樣條線，施加“放樣曲線”效果

(6)新建一個區域光源，放置在場景頂部

(7)分別放置兩個區域光在場景兩側

(8)創建一個攝像機，設置參數如下

(9)創建一個新材質賦予場景，至此就完成了場景的搭建

2、創建基本形狀
(1)打開Illustrator，使用你選擇的字體鍵入一個字母，將其轉換為輪廓，并保存為Illustrator 8的版本

(2)回到C4D界面，打開剛剛保存的Ai文件，復制到你的場景，將它放置在視圖中心

(3)對路徑添加“擠出曲線”效果，設置參數如下

(4)設置封頂參數如下

(5)復制剛才擠出的樣條B，并隱藏顯示，留做備用

(6)將擠出的物體轉換為可編輯對象，并刪除合并對象

(7)選中面，右鍵選擇擠出工具，拖動鼠標，得到下圖效果

(8)顯示B樣條線，創建一個n-side曲線，并選中這兩條曲線，添加“掃描曲線”效果


(9)調整管子的大小，得到下圖效果

3、物體細節
(1)選擇物體底部一個內面

(2)右鍵單擊，選擇“擠出工具”，設置參數得到下圖效果

(3)選擇頂部邊緣的邊，右鍵選擇“倒角工具”，調整參數得到下圖效果

(4)選擇前部的面，右鍵選擇“向內擠壓工具”，拖動鼠標得到下圖效果

(5)繼續右鍵選擇“擠出工具”，向內擠壓

(6)給物體增加一些短木板，豐富細節

(7)復制，調整角度，放置更多地木板

(8)繼續復制樣條B曲線，添加“擠出曲線”效果，設置參數如下，并右鍵執行合并刪除對象命令

(9)選中面，右鍵選擇“切刀工具”

(10)自由發揮，將木板切碎，大概如下圖所示

(11)選中你想保留的幾個多邊形面，右鍵選擇“拆分”，就會創建一個新的對象

(12)重復上一過程，得到你想要留下的對象

(13)再次重復

(14)刪除原來的對象


(15)選擇留下的三個對象，使用“擠出工具”，擠出大概20cm即可

(16)現在選擇單一的一個多邊形面，擠出一點，這能讓木板高低不平，從而豐富細節

(17)繼續添加細節，選擇前面掃描得到的管子，在對象標簽欄下，設置開始生長和結束生長的值，得到下圖效果

(18)復制掃描對象，并再次修改生長參數，得到下圖效果

(19)再次重復，最后將三段管子分別命名為霓虹燈1、2、3

(20)創建圓柱體，設置參數如下

(21)不斷復制鋼管，發揮想象力，營造一種搭建的感覺

(22)為了節省時間，我們可以復制整個支架結構，用在其他位置


(23)回到B物體，執行“選擇>循環選擇”，右鍵選擇“擠出工具”，拖動鼠標得到下圖效果

(24)繼續執行“選擇>循環選擇”，選中底部循環面

(25)右鍵選擇“擠出工具”，設置擠出參數如下：

(26)下面創建玻璃面板，同樣擠出B樣條，不用太厚，5cm即可，并轉換為可編輯對象，右鍵單擊選擇合并刪除對象

(27)創建一個立方體，改變寬帶值和位置，效果如下

(28)對B物體和矩形面板施加“布爾效果”，減去中間，得到下圖效果

(29)創建螺栓模型，參數設置如下

(30)復制螺栓，到木板周圍

(31)部分螺栓可適當伸長，使其真實可信

(32)重復上述過程，對上面的玻璃面板

(33)選中B物體的循環邊

(34)右鍵選擇“倒角工具”，拖動得到光滑的圓形邊緣

(35)重復上述過程，應用在內邊緣


(36)創建一個N-side曲線，設置八面，調整大小

(37)用貝塞爾曲線工具創建一條曲線

(38)掃描兩條曲線，得到一個管子，效果如下圖

(39)重復上述步驟，制作下圖鐵棒效果


(40)重復上述過程，創建另一根電纜的另一端


(41)調整位置

(42)現在創建輪廓，并刪除原始樣條線，如下圖所示


(43)創建一個克隆對象，設置參數如下，將建好的霓虹燈模型和樣條線拖進克隆效果下，得到下圖效果


4、紋理貼圖
(1)執行“窗口>內容游覽器”

(3)新建材質，設置參數如下

(4)新建材質，命名為“chrome”，并設置如下參數，并將其應用給鋼管

(5)新建材質“Glass”，設置參數如下，并應用在玻璃面板


(6)新建材質“parquet”，設置參數如下：

(7)在Photoshop中打開木質紋理，執行“圖像>模式>灰度”，接著執行“圖像>調整>反相”，使用如下的曝光值(圖像>調整>曝光)，將圖像保存為jpg文件，命名為“parquet_bump.jpg”

(8)在Photoshop中打開木質紋理，將其轉換為灰度模式(圖像>模式>灰度)，并設置曝光(圖像>調整>曝光)，將圖像保存為jpg，命名為“parquet_reflection.jpg”，然后回到C4D，設置如下參數：

(9)將材質賦予木板

(10)新建材質“Neon”，設置如下：

(11)繼續設置其他參數

(12)將剛才設置的材質賦予霓虹燈管


(13)選擇B物體的下列面，并應用“chrome”材質

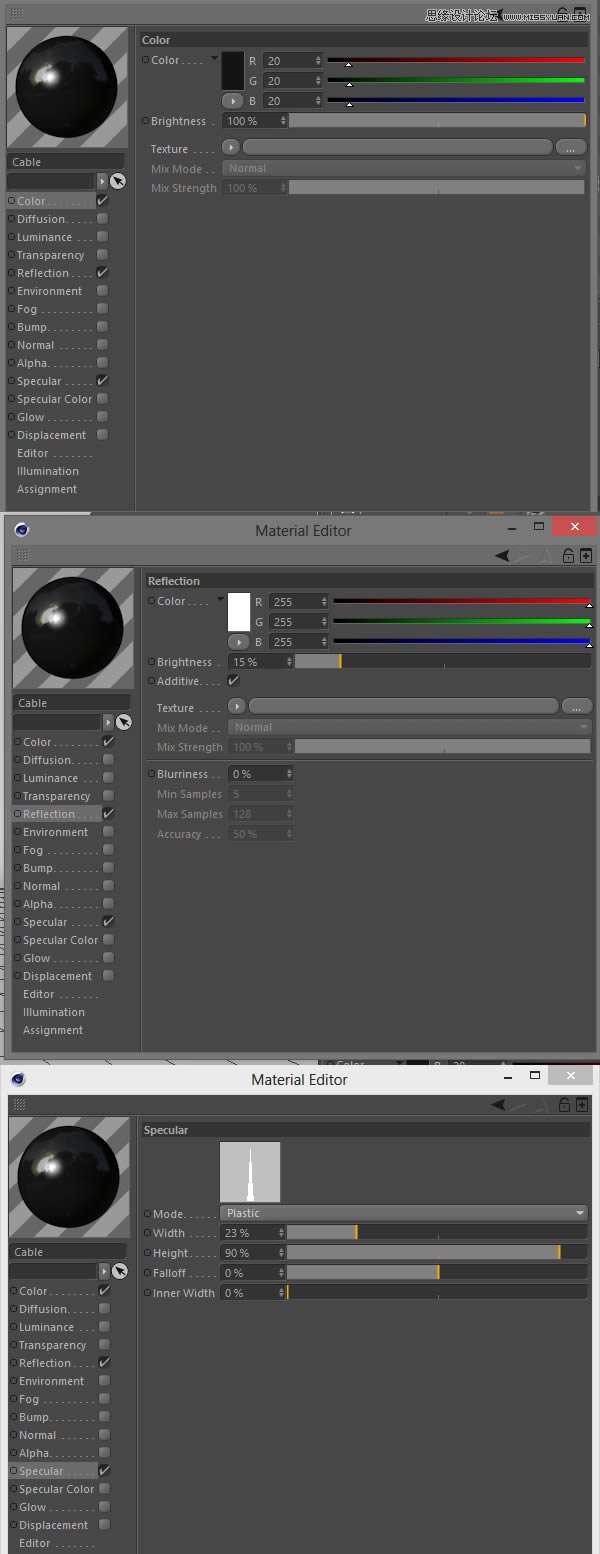

(14)新建材質“Cable”，設置如下：

(15)將其應用到圖中的3條電線

5、燈光

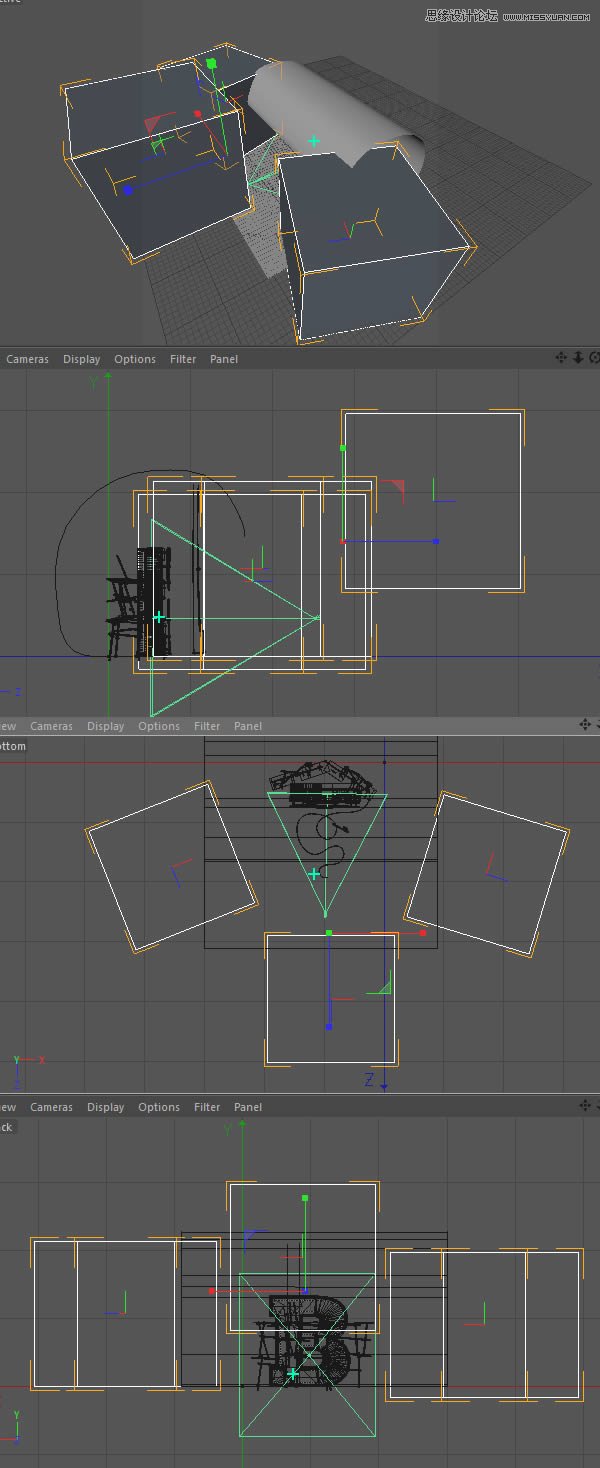

(1)創建3個立方體，并放置在如下位置，確保攝像機不被擋住

(2)創建新材質“Lights”，設置如下，并將其賦予三個立方體

(3)如果這時發現場景太小了，可以適當加大場景

(4)修改場景的材質，參數如下：

(5)創建一個聚光燈，放置在如下位置

(6)再創建一個聚光燈，放在B物體的背后

(7)轉到側視圖，調整燈光位置，避免場景擋住燈光

(8)打開渲染設置，設置如下參數，開始渲染，可能需要一段很長的時間

(9)等待渲染結束，將圖像保存為TIFF格式，并命名為“Raw”


6、Photoshop中后期處理
(1)在Photoshop中打開TIFF文件，執行“選擇>色彩范圍”，用吸管點擊一個紅色區域，選中如下區域，點擊確定


(2)復制并粘貼選擇的部分，右鍵單擊圖層選擇圖層樣式，勾選顏色疊加選項，并改變顏色為紅色，然后將圖層轉換為智能對象，再柵格化層，改變圖層混合模式為“線性減淡”

(3)應用一些高斯模糊，值不要太大，5PX即可，然后引用如下圖層樣式：

(4)現在需要對整體做一些色彩校正，執行“圖層>新建調整圖層>亮度/對比度”，設置參數如下

(5)創建另一個調整層“自然飽和度”，設置參數如下


(6)繼續創建調整層“色相/飽和度”，設置參數如下：

(8)完成后，拼合圖像，并應用“濾鏡>銳化>USM”，設置為50%即可

好了，這個教程基本算完成了，個人感覺PS后期這些說的不是很明白，如果感覺自己PS技術還行的話，就自己看著調吧!我覺著完全可以處理的比教程里的強!最后再來看下效果吧!

下面還有一些牛人模仿這個教程做的一些習作，也供大家欣賞吧!不過我相信大家一定能做得比這些都好!期待大家的大作!
