最便宜的8口2.5G網管交換機! 水星SE109 Pro拆機測評
我要評論聽說水星SE109 Pro開賣了，PDD賣 220元，于是買回來拆機看看。
機身和配件：
電源忘記拍照了，是12V/1.5A的，實測空口待機功率為1.94W，染插4個2.5G 網口時的功率為4.8W 。
機身DC電源與網口在同一面：
兩側都有透氣孔：
機身底部：
標簽：
一拆開外殼，就感覺在哪里見過呀。。對就是SE2109身上。。從走線到貼片到銀色的散熱片都一模一樣。

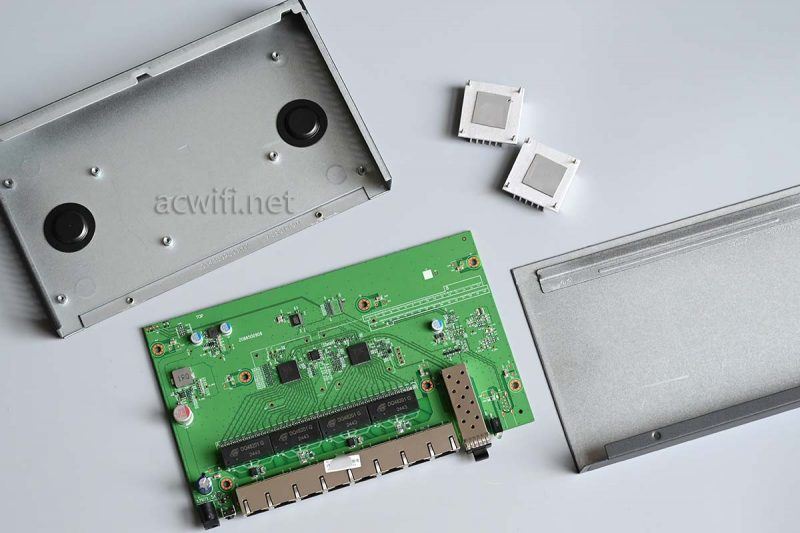

拆出主板并翻轉：
兩個黑色圓圈，是防止壁掛螺絲頂進主板底部造成損壞或短路。
主板背面，沒啥可看：

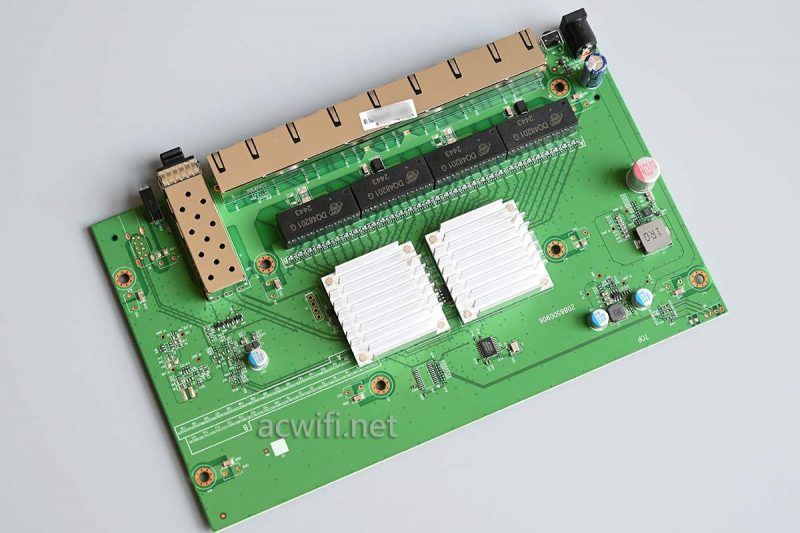

翻回主板正面去：

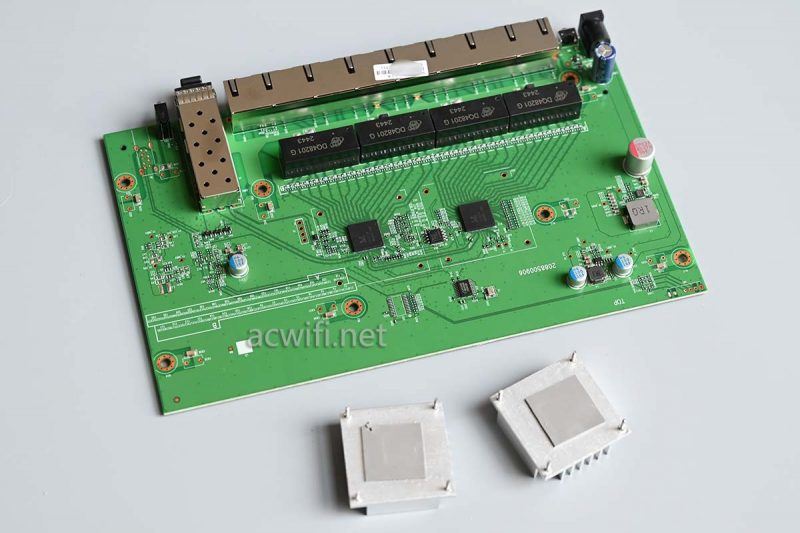

用了40分鐘拆下兩片散熱器：
水星SE109 Pro的交換機芯片是RTL8373N，與RTL8373在封裝上有所不同，是低功耗版本。

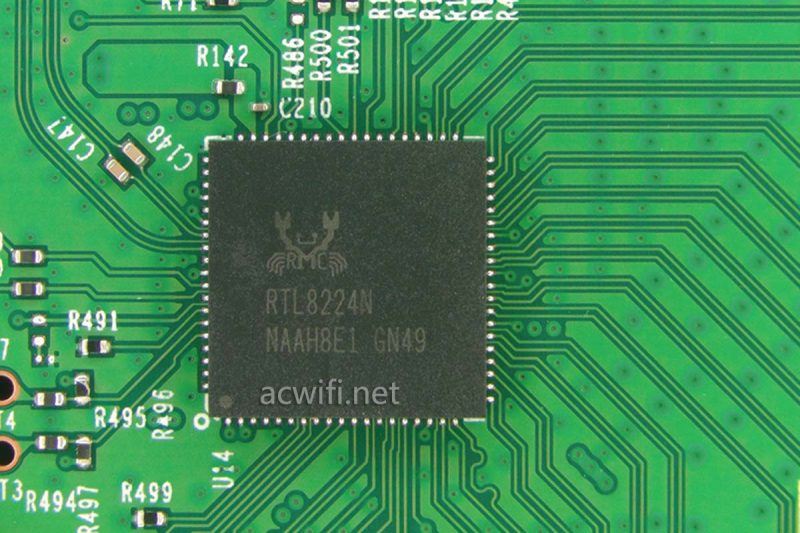

四口2.5G PHY芯片是RTL8224N：

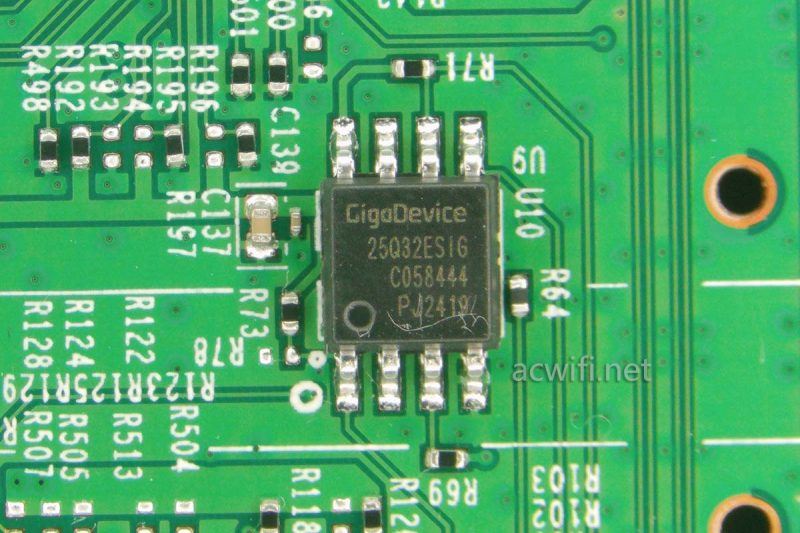

兩顆芯片中間的閃存：GD25Q32ESIG，容量4MB。

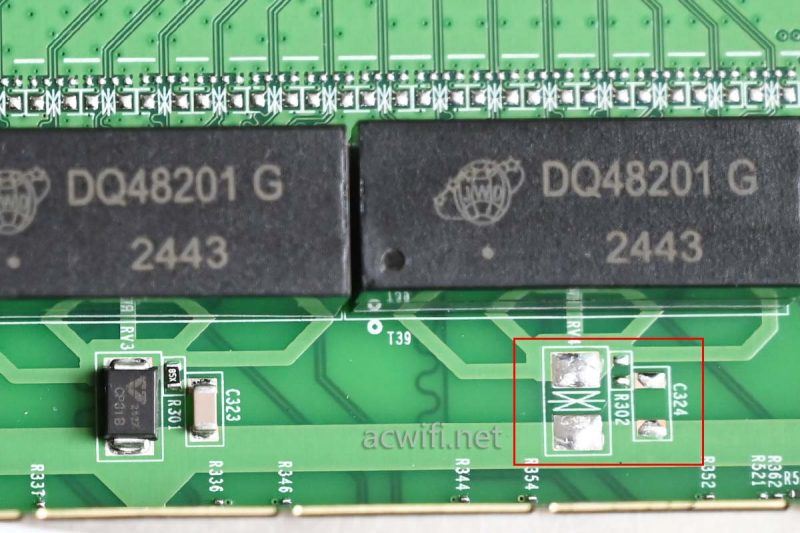

為啥紅框里有一邊是空著呢？跟SE2109一樣。

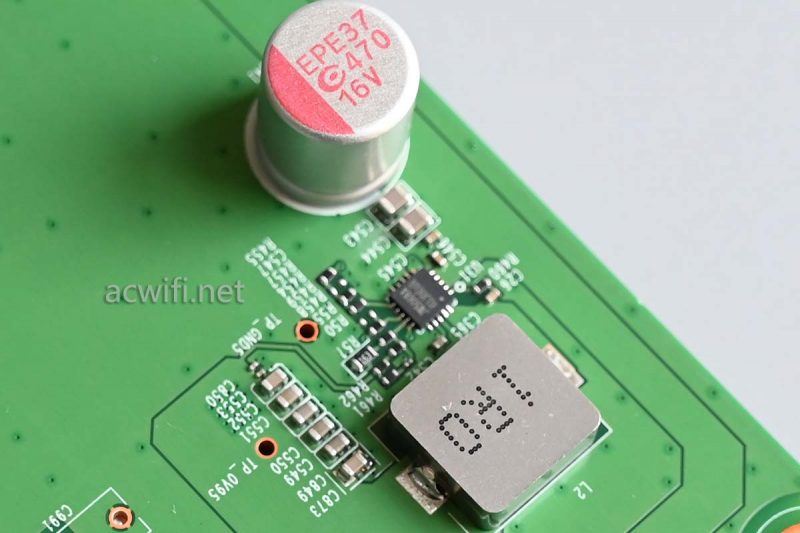

某個DC-DC電路：
其它沒啥好看了。

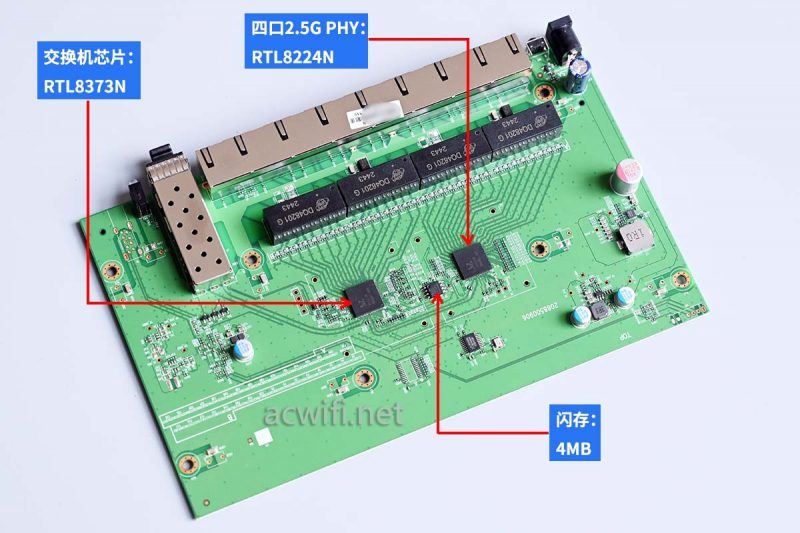

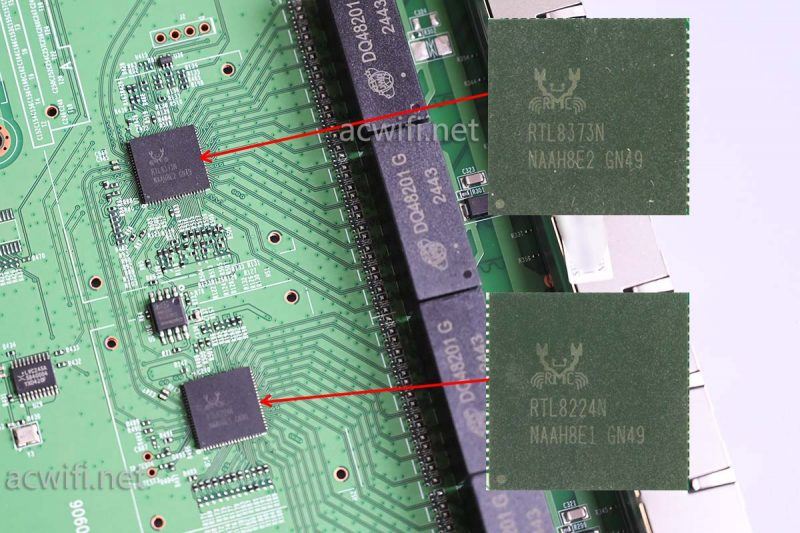

水星SE109 Pro的所有芯片型號匯總?cè)缦聢D：

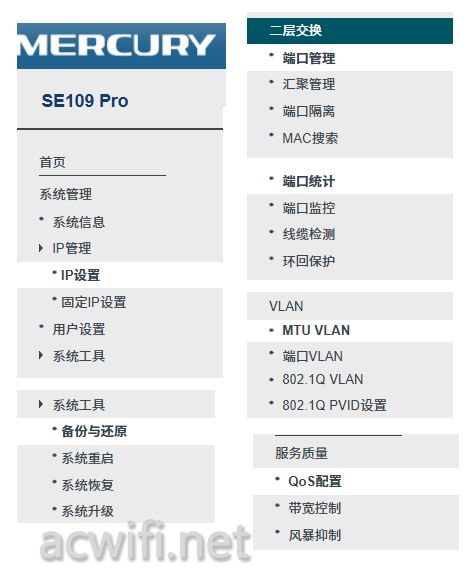

系統功能菜單：
功能比較少，購買前請看清楚里面是否有自己需要的功能。
總的來說，水星SE109 Pro跟SE2109的主板是一樣的，就是把SE2109用的RTL8373和RTL8224換成了物料成本低一些的RTL8373N和RTL8224N，在系統主面，除了TP云管理，其它功能是一樣的。
優點：便宜和電源與網口在同一面。
