Golang 調度器 GPM模型

1 多進程/線程時代有了調度器需求

在多進程/多線程的操作系統中，就解決了阻塞的問題，因?yàn)橐粋€(gè)進程阻塞cpu可以立刻切換到其他進程中去執行，而且調度cpu的算法可以保證在運行的進程都可以被分配到cpu的運行時間片。這樣從宏觀來看，似乎多個進程是在同時被運行。

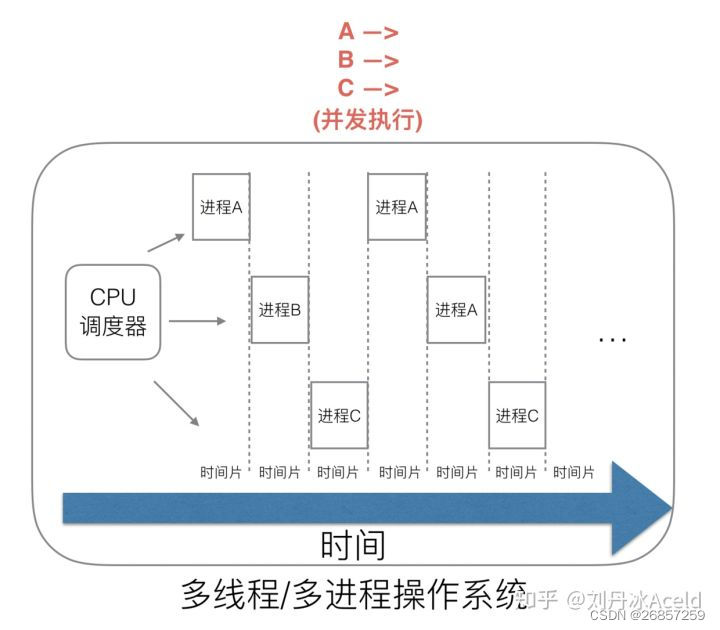

上圖為一個CPU通過調度器切換CPU時間軸的情景。如果未來滿足宏觀上每個進程／線程是一起執行的，則CPU必須切換，每個進程會被分配到一個時間片中。

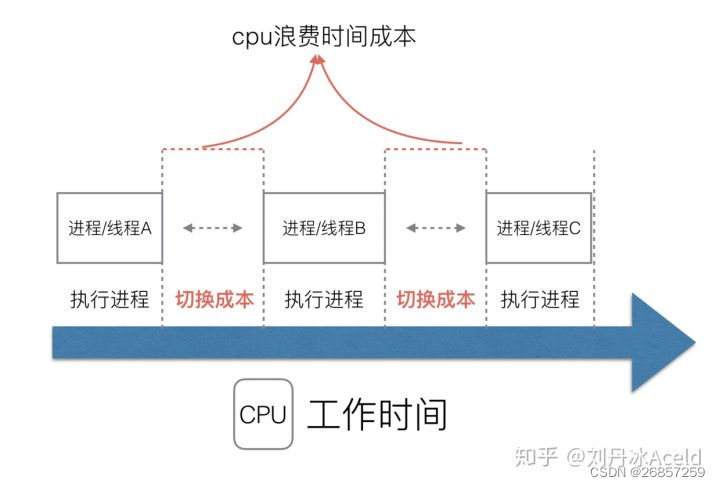

但新的問題就又出現了，進程擁有太多的資源，進程的創建、切換、銷毀，都會占用很長的時間，CPU雖然利用起來了，但如果進程過多，CPU有很大的一部分都被用來進行進程調度了。如下圖所示：

對于Linux操作系統來言，CPU對進程和線程的態度是一樣的，如圖1.3所示，如果系統的CPU數量過少，而進程／線程數量比較龐大，則相互切換的頻率也就會很高，其中中間的切換成本越來越大。這一部分的性能消耗實際上是沒有做在對程序有用的計算算力上，所以盡管線程看起來很美好，但實際上多線程開發設計會變得更加復雜，開發者要考慮很多同步競爭的問題，如鎖、資源競爭、同步?jīng)_突等。

2 協程來提高CPU利用率

那么如何才能提高CPU的利用率呢？多進程、多線程已經提高了系統的并發能力，但是在當今互聯網高并發場景下，為每個任務都創建一個線程是不現實的，因?yàn)檫@樣就會出現極大量的線程同時運行，不僅切換頻率高，也會消耗大量的內存：進程虛擬內存會占用4GB（32位操作系統），而線程也要大約4MB。大量的進程或線程出現了以下兩個新的問題。

• (1)高內存占用。
• (2)調度的高消耗CPU。

工程師發現其實可以把一個線程分為“內核態”和“用戶態”兩種形態的線程。所謂用戶態線程就是把內核態的線程在用戶態實現了一遍而已，目的是更輕量化（更少的內存占用、更少的隔離、更快的調度）和更高的可控性（可以自己控制調度器）。用戶態中的所有東西內核態都看得見，只是對于內核而言用戶態線程只是一堆內存數據而已。

一個用戶態線程必須綁定一個內核態線程，但是CPU并不知道有用戶態線程的存在，它只知道它運行的是一個內核態線程（Linux的PCB進程控制塊），如下圖所示：

如果將線程再進行細化，內核線程依然叫 線程(Thread) ，而用戶線程則叫 協程(Co-routine) 。操作系統層面的線程就是所謂的內核態線程，用戶態線程則多種多樣，只要能滿足在同一個內核線程上執行多個任務，例如Co-routine、Go的Goroutine、C#的Task等。

既然一個協程可以綁定一個線程，那么能不能多個協程綁定一個或者多個線程呢？接下來有3種協程和線程的映射關系，它們分別是 N : 1 關系、 1 : 1 關系和 M : N 關系。

3 N比1關系

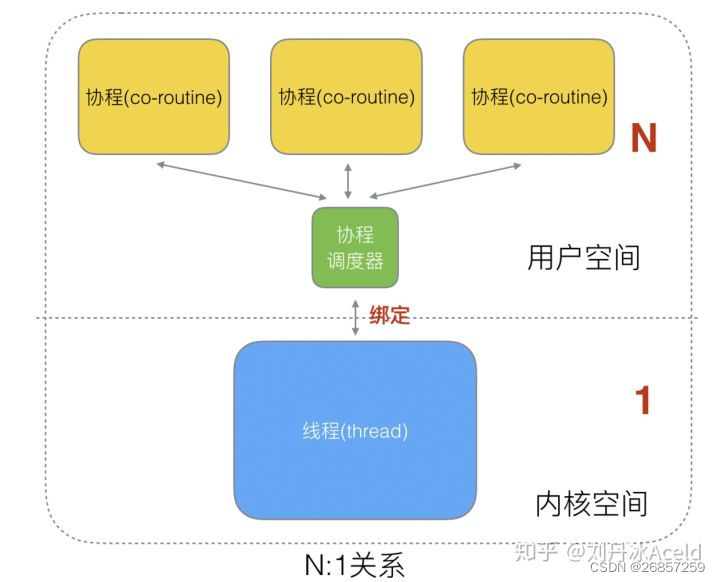

N個協程綁定1個線程，優點就是協程在用戶態線程即完成切換，不會陷入內核態，這種切換非常輕量快速，但缺點也很明顯，1個進程的所有協程都綁定在1個線程上，如圖所示。

N：1關系面臨的幾個問題如下：

• (1) 某個程序用不了硬件的多核加速能力。
• (2) 某一個協程阻塞，會造成線程阻塞，本進程的其他協程都無法執行了，進而導致沒有任何并發能力。

4 1比1關系

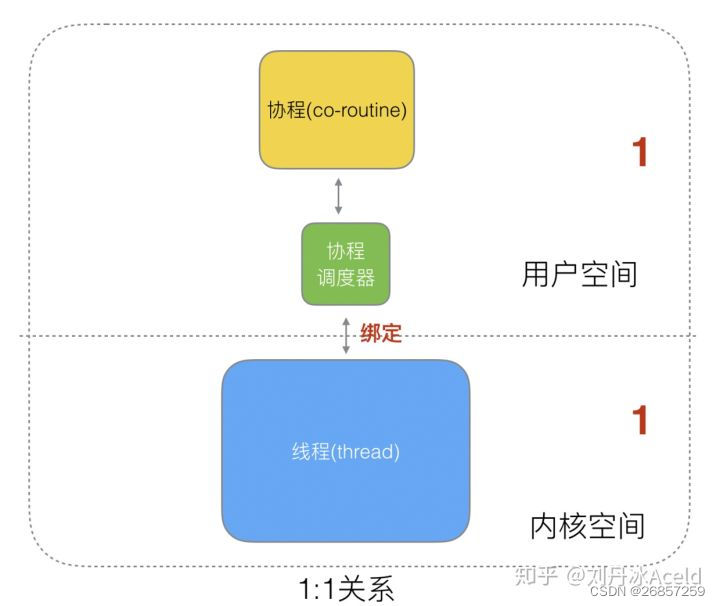

1個協程綁定1個線程，這種方式最容易實現。協程的調度都由CPU完成了，雖然不存在N：1的缺點，但是協程的創建、刪除和切換的代價都由CPU完成，成本和代價略顯昂貴。協程和線程的1：1關系如圖所示。

5 M比N關系

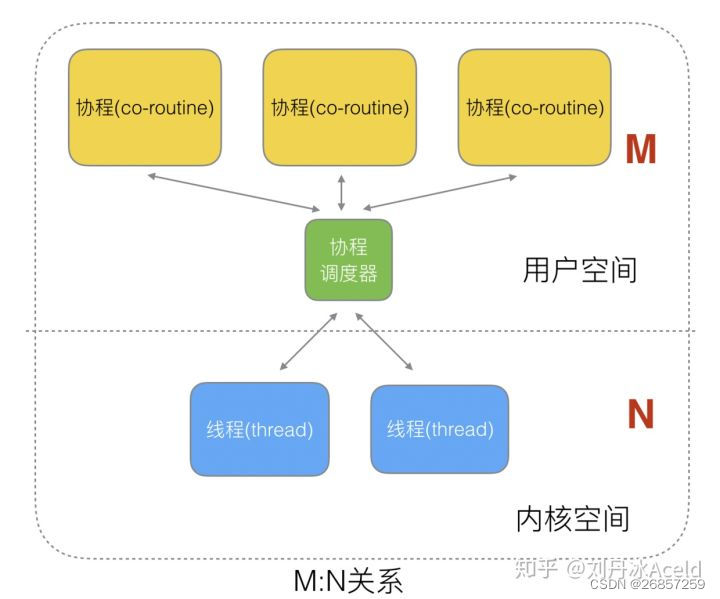

M個協程綁定1個線程，是 N: 1 和 1 : 1 類型的結合，克服了以上兩種模型的缺點，但實現起來最為復雜。同一個調度器上掛載M個協程，調度器下游則是多個CPU核心資源。協程跟線程是有區別的，線程由CPU調度是搶占式的，協程由用戶態調度是協作式的，一個協程讓出CPU后，才執行下一個協程，所以針對 M : N 模型的中間層的調度器設計就變得尤為重要，提高線程和協程的綁定關系和執行效率也變?yōu)椴煌Z言在設計調度器時的優先目標。

6 Go語言的協程goroutine

Go語言為了提供更容易使用的并發方法，使用了Goroutine和Channel。Goroutine來自協程的概念，讓一組可復用的函數運行在一組線程之上，即使有協程阻塞，該線程的其他協程也可以被runtime調度，從而轉移到其他可運行的線程上。最關鍵的是，程序員看不到這些底層的細節，這就降低了編程的難度，提供了更容易的并發。

在Go語言中，協程被稱為Goroutine，它非常輕量，一個Goroutine只占幾KB，并且這幾KB就足夠Goroutine運行完，這就能在有限的內存空間內支持大量Goroutine，從而支持更多的并發。雖然一個Goroutine的棧只占幾KB，但實際是可伸縮的，如果需要更多內存，則runtime會自動為Goroutine分配。

Goroutine的特點，占用內存更?。◣譑B）和調度更靈活（runtime調度）。

7 被廢棄的goroutine調度器

Go語言目前使用的調度器是2012年重新設計的，因?yàn)橹暗恼{(diào)度器性能存在問題，所以使用4年就被廢棄了，那么先來分析一下被廢棄的調度器是如何運作的。

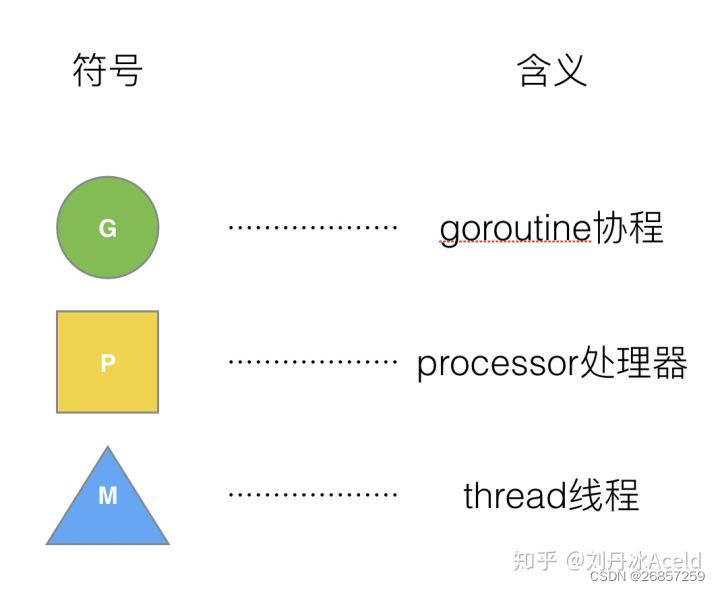

通常用符號G表示Goroutine，用M表示線程。接下來有關調度器的內容均采用圖1.8所示的符號來統一表達。

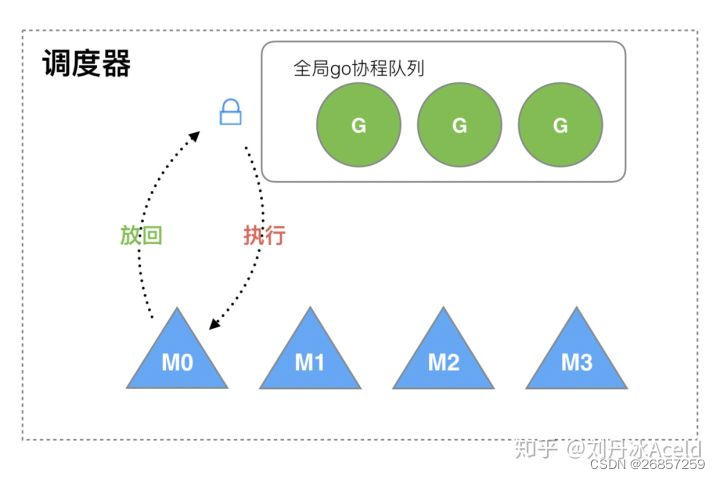

早期的調度器是基于M：N的基礎上實現的，圖1.9是一個概要圖形，所有的協程，也就是G都會被放在一個全局的Go協程隊列中，在全局隊列的外面由于是多個M的共享資源，所以會加上一個用于同步及互斥作用的鎖。

M想要執行、放回G都必須訪問全局G隊列，并且M有多個，即多線程訪問同一資源需要加鎖進行保證互斥／同步，所以全局G隊列是由互斥鎖進行保護的。

不難分析出來，老調度器有以下幾個缺點：

• (1) 創建、銷毀、調度G都需要每個M獲取鎖，這就形成了激烈的鎖競爭。
• (2) M轉移G會造成延遲和額外的系統負載。例如當G中包含創建新協程的時候，M創建了G′，為了繼續執行G，需要把G′交給M2（假如被分配到）執行，也造成了很差的局部性，因?yàn)镚′和G是相關的，最好放在M上執行，而不是其他M2，如圖1.10所示
• (3) 系統調用（CPU在M之間的切換）導致頻繁的線程阻塞和取消阻塞操作增加了系統開銷。

8 Goroutine調度器的GMP模型的設計思想

面對之前調度器的問題，Go設計了新的調度器。在新調度器中，除了 M（線程） 和 G（協程） ，又引進了 P（處理器） 。

處理器包含了運行Goroutine的資源，如果線程想運行Goroutine，必須先獲取P，P中還包含了可運行的G隊列。

9 GPM模型

在Go中，線程是運行Goroutine的實體，調度器的功能是把可運行的Goroutine分配到工作線程上。

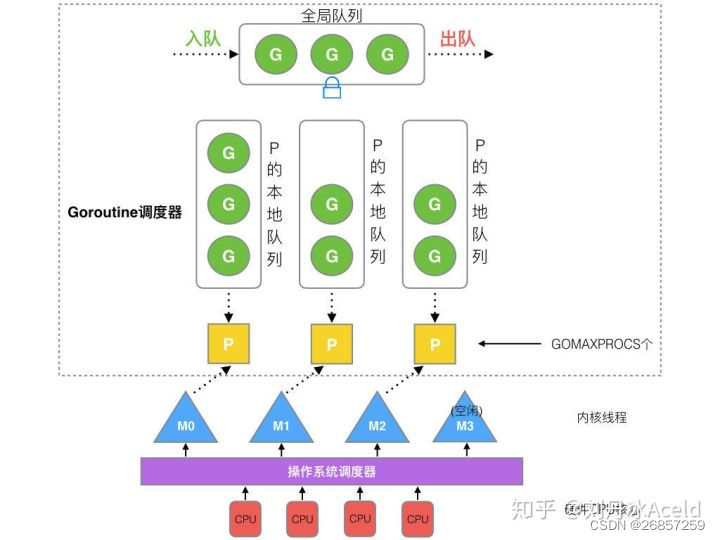

在GPM模型中有以下幾個重要的概念，如圖1.12所示。

• (1)全局隊列(Global Queue)： 存放等待運行的G。全局隊列可能被任意的P去獲取里面的G，所以全局隊列相當于整個模型中的全局資源，那么自然對于隊列的讀寫操作是要加入互斥動作的。
• (2)P的本地隊列： 同全局隊列類似，存放的也是等待運行的G，但存放的數量有限，不超過256個。新建G′時，G′優先加入P的本地隊列，如果隊列滿了，則會把本地隊列中一半的G移動到全局隊列。
• (3)P列表： 所有的P都在程序啟動時創建，并保存在數組中，最多有GOMAXPROCS（可配置）個。
• (4)M： 線程想運行任務就得獲取P，從P的本地隊列獲取G，當P隊列為空時，M也會嘗試從全局隊列獲得一批G放到P的本地隊列，或從其他P的本地隊列“偷”一半放到自己P的本地隊列。M運行G，G執行之后，M會從P獲取下一個G，不斷重復下去。

Goroutine調度器和OS調度器是通過M結合起來的，每個M都代表了1個內核線程，OS調度器負責把內核線程分配到CPU的核上執行。

10 有關P和M個數的問題

• (1) P的數量由啟動時環境變量 $GOMAXPROCS 或者由 runtime 的方法 GOMAXPROCS( ) 決定。這意味著在程序執行的任意時刻都只有 $GOMAXPROCS 個 Goroutine在 同時運行。
• (2)M的數量由Go語言本身的限制決定，Go程序啟動時會設置M的最大數量，默認為10000個，但是內核很難支持這么多的線程數，所以這個限制可以忽略。runtime/deBug 中的 SetMaxThreads( ) 函數可設置M的最大數量，當一個M阻塞了時會創建新的M。

M與P的數量沒有絕對關系，一個M阻塞，P就會去創建或者切換另一個M，所以，即使P的默認數量是1，也有可能會創建很多個M出來。

11 有關P和M何時被創建

• (1) P創建的時機在確定了P的最大數量n后，運行時系統會根據這個數量創建n個P。
• (2) M創建的時機是在當沒有足夠的M來關聯P并運行其中可運行的G的時候。例如所有的M此時都阻塞住了，而P中還有很多就緒任務，就會去尋找空閑的M，如果此時沒有空閑的M，就會去創建新的M。

12 調度器的設計策略

策略一：復用線程

避免頻繁地創建、銷毀線程，而是對線程的復用。

1)偷取(Work Stealing)機制

當本線程無可運行的G時，嘗試從其他線程綁定的P偷取G，而不是銷毀線程，如圖1.13所示

這里需要注意的是，偷取的動作一定是由P發起的，而非M，因?yàn)镻的數量是固定的，如果一個M得不到一個P，那么這個M是沒有執行的本地隊列的，更談不上向其他的P隊列偷取了。

2)移交(Hand Off)機制

當本線程因?yàn)镚進行系統調用阻塞時，線程會釋放綁定的P，把P轉移給其他空閑的線程執行，如圖1.14所示，此時若在M1的GPM組合中，G1正在被調度，并且已經發生了阻塞，則這個時候就會觸發移交的設計機制。GPM模型為了更大程度地利用M和P的性能，不會讓一個P永遠被一個阻塞的G1耽誤之后的工作，所以遇見這種情況的時候，移交機制的設計理念是應該立刻將此時的P釋放出來

如圖1.15所示，為了釋放P，所以將P和M1、G1分離，M1由于正在執行當前的G1，全部的程序?？臻g均在M1中保存，所以M1此時應該與G1一同進入阻塞的狀態，但是已經被釋放的P需要跟另一個M進行綁定，所以就會選擇一個M3（如果此時沒有M3，則會創建一個新的或者喚醒一個正在睡眠的M）進行綁定，這樣新的P就會繼續工作，接收新的G或者從其他的隊列中實施偷取機制。

策略二：利用并行

GOMAXPROCS 設置P的數量，最多有 GOMAXPROCS 個線程分布在多個CPU上同時運行。 GOMAXPROCS 也限制了并發的程度，例如 GOMAXPROCS=核數/2 ，表示最多利用一半的CPU核進行并行。

策略三：搶占

在Co-routine中要等待一個協程主動讓出CPU才執行下一個協程，在Go中，一個Goroutine最多占用CPU 10ms，防止其他Goroutine無資源可用，這就是Goroutine不同于Co-routine的一個地方。

• Co-routine（C語言中的協程），用戶態線程。
• coroutine 是基于 ucontext 的一個 C 語言協程庫實現

策略四：全局G隊列

在新的調度器中依然有全局G隊列，但功能已經被弱化了，當M執行偷取，但從其他P偷不到G時，它可以從全局G隊列獲取G。

13 go func() 調度流程

如果執行一行代碼 go func( ) ，則在GPM模型上的概念里會執行哪些操作。

(1)通過 go func( ) 創建一個Goroutine，

(2)有兩個存儲G的隊列，一個是局部調度器P的本地隊列，另一個是全局G隊列。新創建的G會先保存在P的本地隊列中，如果P的本地隊列已經滿了，就會保存在全局的隊列中，如圖1.19所示。

(3)G只能運行在M中，一個M必須持有一個P，M與P是1：1的關系。M會從P的本地隊列彈出一個可執行狀態的G來執行，如果P的本地隊列為空，則會從全局隊列進行獲取，如果從全局隊列獲取不到，則會向其他的MP組合偷取一個可執行的G來執行，如圖1.20所示。

(4)一個M調度G執行的過程是一個循環機制，如圖1.21所示。

(5)當M執行某一個G時如果發生了syscall或者其余阻塞操作，則M會阻塞，如果當前有一些G在執行，runtime則會把這個線程M從P中移除(Detach)，然后創建一個新的操作系統線程（如果有空閑的線程可用就復用空閑線程）來服務于這個P。

(6)當M系統調用結束時，這個G會嘗試獲取一個空閑的P執行，并放入這個P的本地隊列。如果獲取不到P，則這個線程M會變成休眠狀態，加入空閑線程中，然后這個G會被放入全局隊列中。

14 調度器的生命周期

在Go語言調度器的GPM模型中還有兩個比較特殊的角色，它們分別是M0和G0。

M0

• (1)啟動程序后的編號為0的主線程。
• (2)在全局命令runtime.m0中，不需要在heap堆上分配。
• (3)負責執行初始化操作和啟動第1個G。
• (4)啟動第1個G后，M0就和其他的M一樣了。

G0

• (1)每次啟動一個M，創建的第1個Goroutine就是G0。
• (2)G0僅用于負責調度G。
• (3)G0不指向任何可執行的函數。
• (4)每個M都會有一個自己的G0。
• (5)在調度或系統調度時，會使用M切換到G0，再通過G0調度。
• (6)M0的G0會放在全局空間。

一個Goroutine的創建周期如果加上M0和G0的角色，則整體的流程如圖1.24所示。

下面跟蹤一段代碼，對調度器里面的結構做一個分析，代碼如下：

package main

import "fmt"

func main() {
    fmt.Println("Hello world")
}

整體的分析過程如下：

• (1)runtime創建最初的線程 M0 和 Goroutine G0 ，并把二者關聯。
• (2)調度器初始化：初始化M0、棧、垃圾回收，以及創建和初始化由 GOMAXPROCS 個 P 構成的 P列表 ，如圖1.25所示。
• (3)示例代碼中的 main( ) 函數是 main.main ，runtime中也有1個main()函數 runtime.main ，代碼經過編譯后， runtime.main 會調用 main.main ，程序啟動時會為 runtime.main 創建Goroutine，稱為 Main Goroutine ，然后把 Main Goroutine 加入P的本地隊列。
• (4)啟動M0，M0已經綁定了P，會從P的本地隊列獲取G，并獲取 Main Goroutine 。
• (5)G擁有棧，M根據G中的棧信息和調度信息設置運行環境。
• (6)M運行G。
• (7)G退出，再次回到M獲取可運行的G，這樣重復下去，直到 main.main 退出， runtime.main 執行Defer和Panic處理，或調用 runtime.exit 退出程序。

調度器的生命周期幾乎占滿了一個Go程序的一生， runtime.main 的Goroutine執行之前都是為調度器做準備工作， runtime.main 的Goroutine運行才是調度器的真正開始，直到 runtime.main 結束而結束。
