智能腕帶類產品中，智能手環擁有更輕薄的設計和接近無感的舒適佩戴體驗，成為了眾多年輕消費者在運動健身、睡眠等場景下首選的檢測設備。華為在2024年推出了新一代智能手環9，全面升級了運動健康監測功能，同時新增了脈搏波房顫和早搏提示、呼吸暫停篩查軟件，為用戶提供更全面的健康監測。

華為手環9在外觀方面，延續了上代的設計語言，但邊框采用了噴烤及鐳雕鍍膜工藝、金屬漆免噴涂工藝打造，更具質感。在健康監測方面，升級全新的HUAWEI TruSleep™4.0科學睡眠體系，新增睡眠呼吸率、睡眠心率、睡眠血氧指標，提供更完整的睡眠報告；設計TruSeen™5.5體征監測技術，心率、血氧監測更精準。

在運動方面，支持跑步、騎行、游泳、跳繩等100種運動模式，步行、跑步運動模式自動識別，TruSport科學運動體系，為用戶提供專業運動指標評估。升級的九軸傳感器，搭配全新游泳算法，讓游泳檢測數據更加精準。其他方面，還支持NFC、遙控拍照、移動支付、查找手機等智慧功能，擁有常規9天，最長14天續航時間。下面來看看這款產品的詳細拆解報告吧~

一、HUAWEI華為手環9開箱

華為手環9包裝盒延續了品牌設計風格，相較于上代更加簡約。正面僅展示有對應配色的外觀渲染圖，“HUAWEI”品牌LOGO和產品名稱，以及Harmony OS系統標志。

包裝盒背面圖文介紹了產品的詳細功能特點：全新親膚表帶、8.99mm輕薄設計、1.47英寸AMOLED全面屏、智能亮度調節、5ATM防水、強勁續航、血氧自動檢測、科學睡眠監測、心律失常提示、100種運動模式、NFC公交門禁、支持支付寶/微信掃碼支付，以及華為終端有限公司部分信息。

包裝盒側邊設計有“華為運動健康”App下載二維碼。

包裝盒底部貼有出廠標簽，華為手環9NFC版，型號：KIM-B29，設備名稱：智能手環，腕帶類型：星空黑氟橡膠表帶，顏色：星空黑。

包裝盒內部物品有主機、充電線和快速指南。

手環充電線，采用了USB-A to 雙針磁吸接口。

華為手環9正面整體外觀一覽，采用了方形主機+氟橡膠表帶。

華為手環9背面整體外觀一覽，表帶采用針型表扣+卡扣相結合，表帶與主機按壓式快拆設計，能夠輕松便捷拆卸更換。

表帶固定狀態一覽，末端卡扣相較于表帶箍，佩戴時更加平整，不易翹尾和滑脫。

主機正面特寫，搭載1.47英寸AMOLED全面屏，邊緣2.5D過渡，更顯輕薄。中框設計銀色裝飾環，進一步提升產品層次感。

主機背面特寫，印有產品和公司信息，設置有傳感器模組和充電觸點。

傳感器模組特寫，微微突出，用于更好的貼合皮膚精準檢測。透過高透玻璃可以看到內部采用了兩組LED檢測燈和光線接收感應器，與上代有了明顯區別。

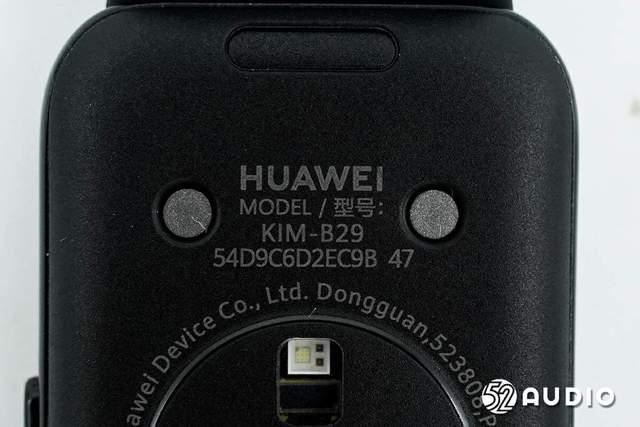

手環充電觸點特寫，凹槽設計，避免長時間與皮膚接觸，受汗?jié)n損傷。

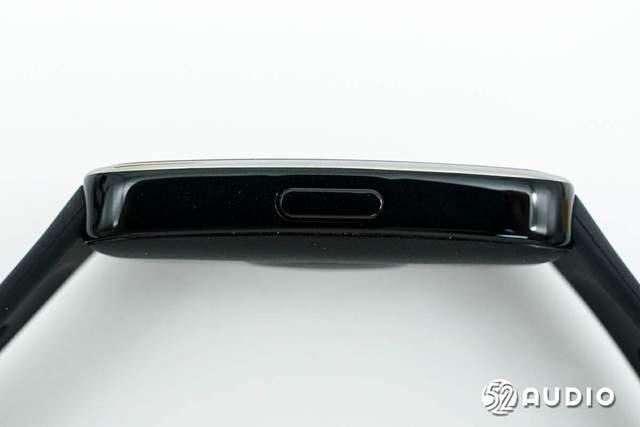

主機側邊設置有一顆電源按鍵，同時用于多功能控制。星空黑配色，歷經10道噴烤及鐳雕鍍膜工藝，呈現高亮的質感。

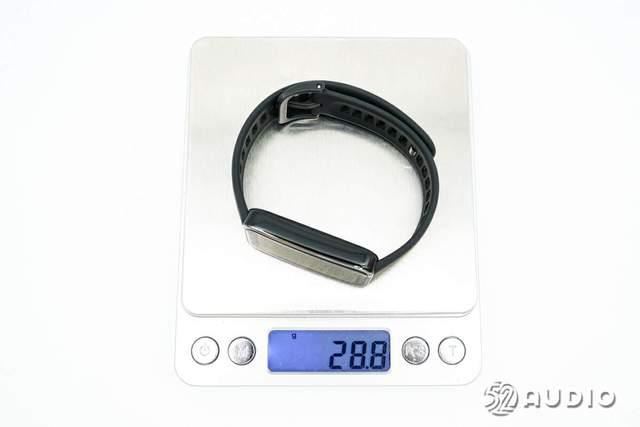

經我們實測，HUAWEI華為手環9星空黑配色重量約為28.8g，體積輕盈，佩戴舒適。

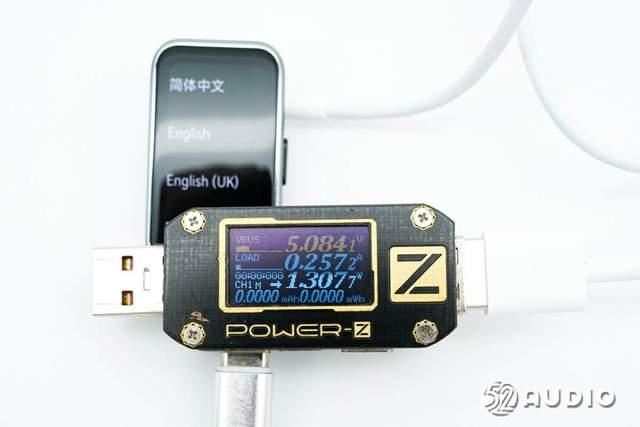

我們采用ChargerLAB POWER-Z KM001便攜式電源測試儀對華為手環9進行充電測試，輸入功率約為1.31W。

二、HUAWEI華為手環9拆解

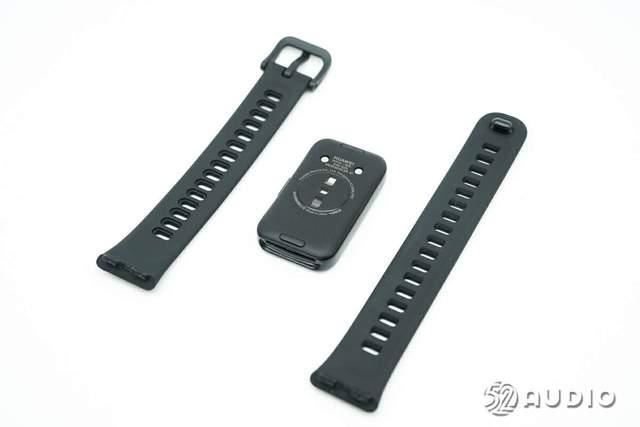

進入拆解部分，按壓快拆按鈕，輕松取掉兩側表帶。

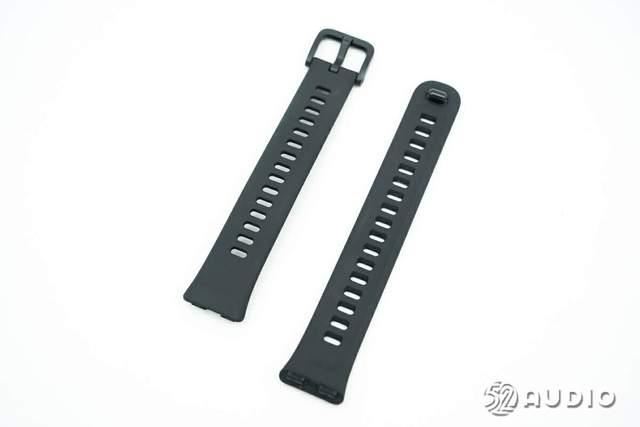

氟橡膠表帶整體外觀一覽，質地柔軟，親膚耐用；內側設計導汗槽，便于空氣流通，提升透氣性。

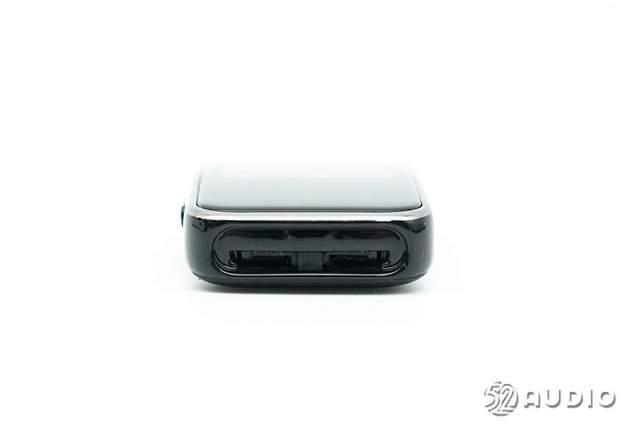

表盤一端的表帶卡扣結構特寫。

加熱軟化背部蓋板邊緣膠水，撬開蓋板。

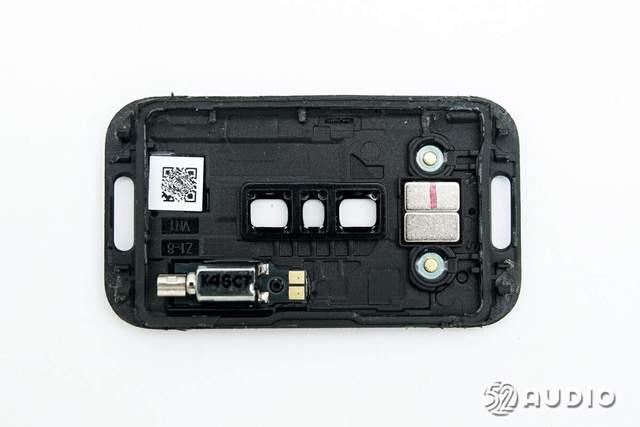

蓋板內側結構一覽，固定有觸電觸點和磁鐵，以及振動馬達。

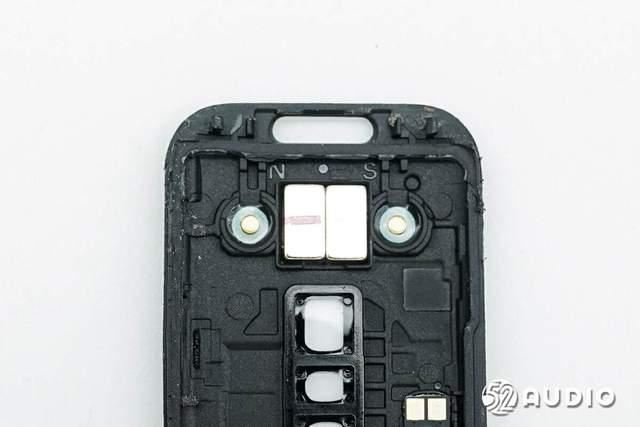

充電觸點和磁鐵特寫，N/S磁鐵對應充電器磁鐵，還起到定位作用，防止反接。

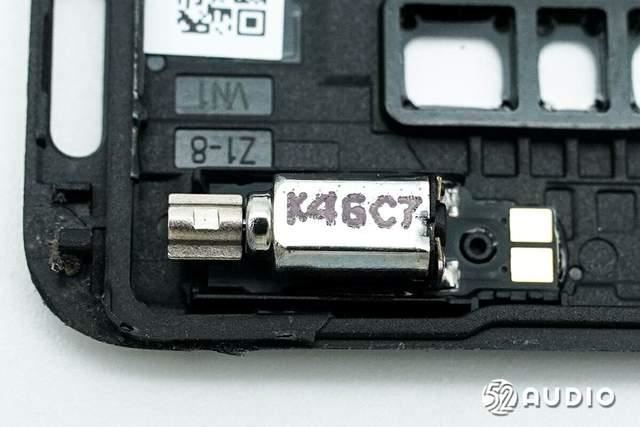

手環內置轉子振動馬達特寫，通過觸點連接主板，用于操作反饋與信息提醒。

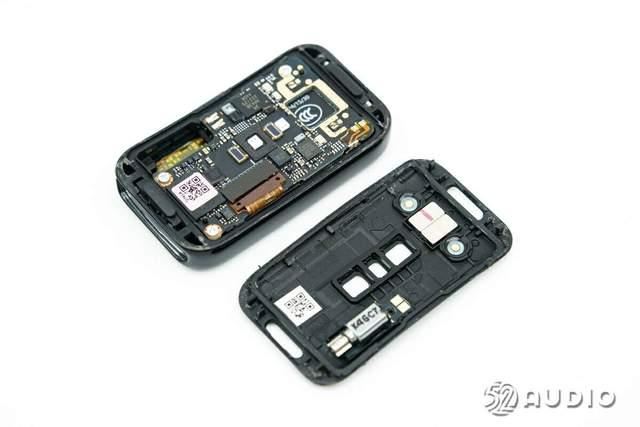

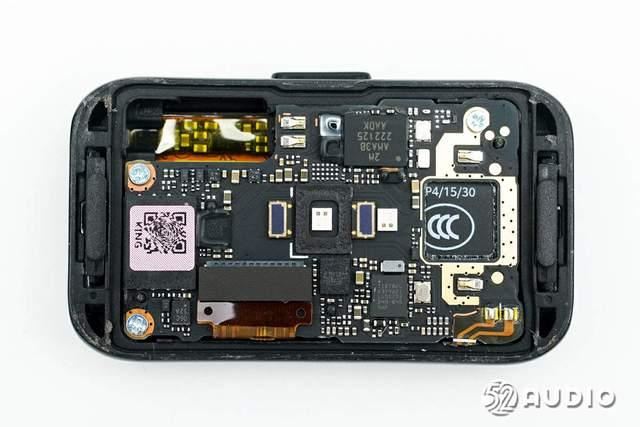

腔體內部結構一覽，主板通過定位柱和螺絲固定，與屏幕排線通過ZIF連接器連接。

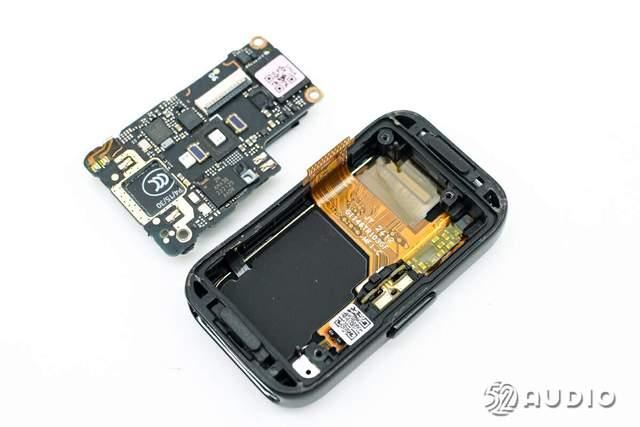

挑開連接器，分離主板。

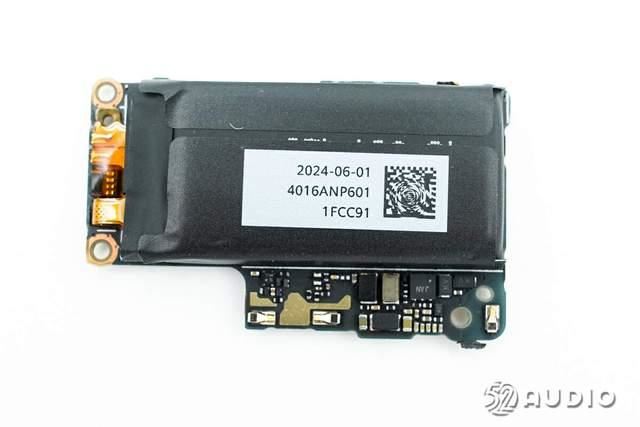

主板內側固定電池單元。

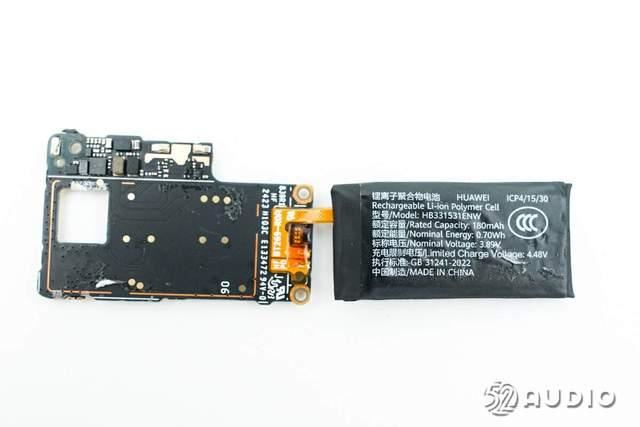

分離電池，電池排線與主板焊接，打膠防護。

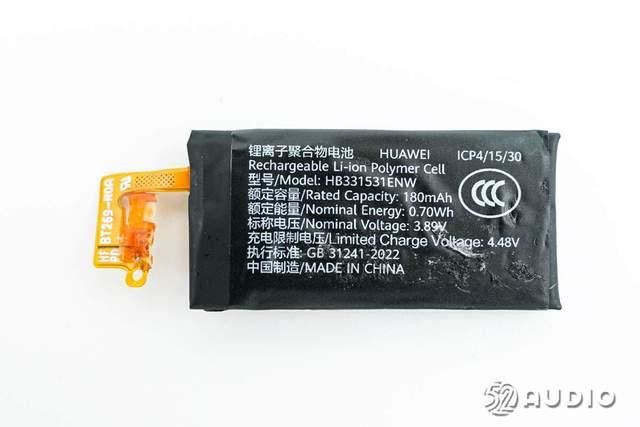

手環內置鋰離子聚合物電池與上代采用了相同規格，型號：HB331531ENW，額定容量：180mAh/0.70Wh，額定電壓：3.89V，充電限制電壓：4.48V，中國制造。

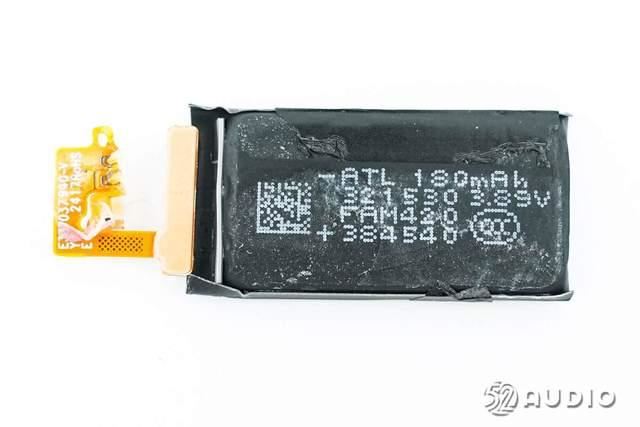

撕開外部標簽，內部電芯上絲印信息一覽，來自ATL新能源。

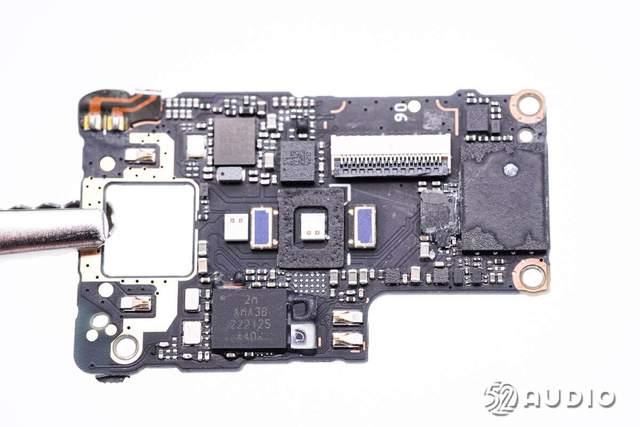

手環主板正面電路一覽。

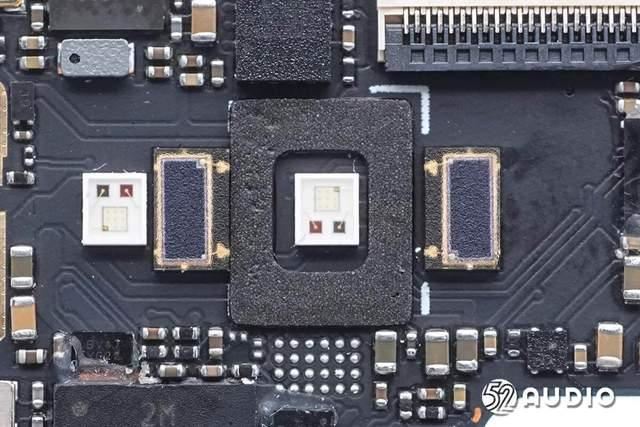

健康監測傳感器特寫，包括兩個LED照射燈和兩個用于接收反射光線的感應器組成。

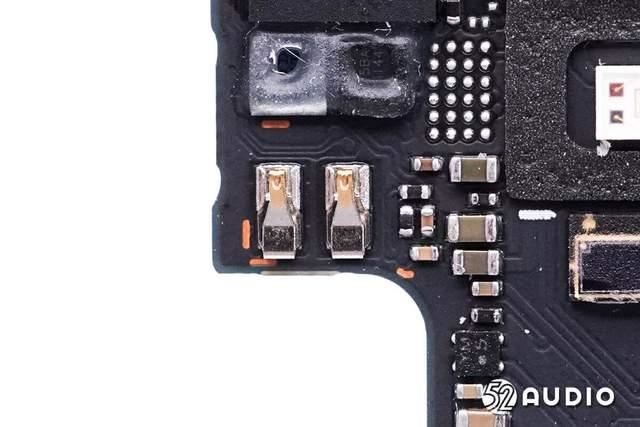

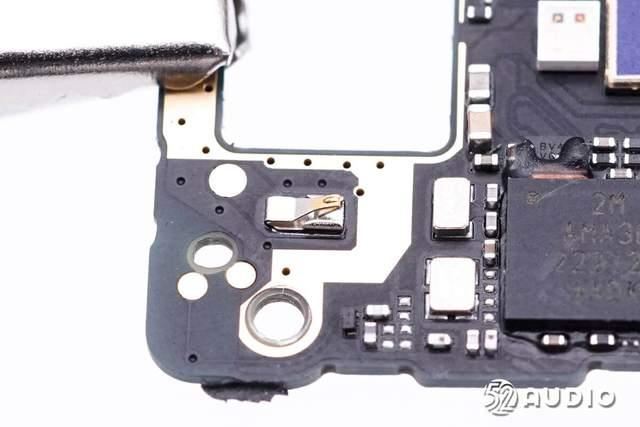

連接充電觸點的金屬?gòu)椘貙?xiě)。

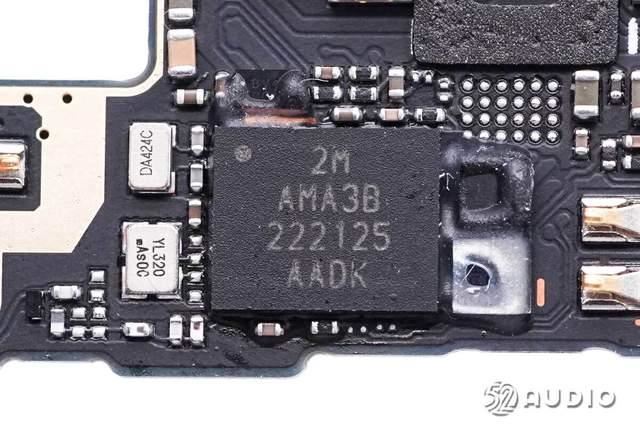

Ambiq Micro公司的Apollo3 Blue Plus （AMA3B）是一款集成浮點單元（FPU）和TurboSPOT™技術的Arm Cortex®-M4F內核MCU，使電池供電設備的節能水平再創新高，在提升了Arm Cortex-M4F內核的計算能力的同時大大降低了實際運行功耗（6uA/MHz@3.3V），為電池供電的可穿戴設備、移動物聯網設備和其他功能更強大的移動設備提供更長續航時間。

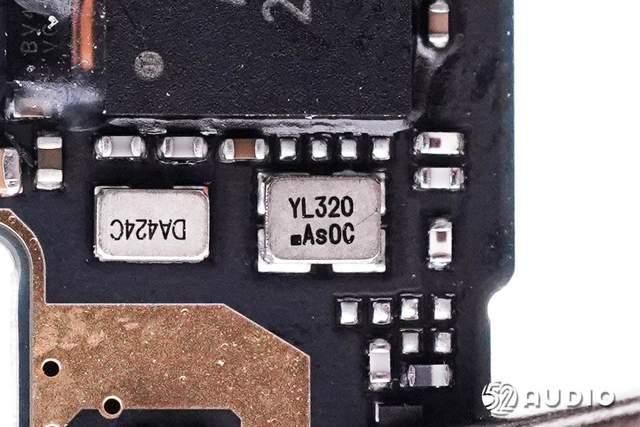

兩顆用于提供時鐘的晶振特寫。

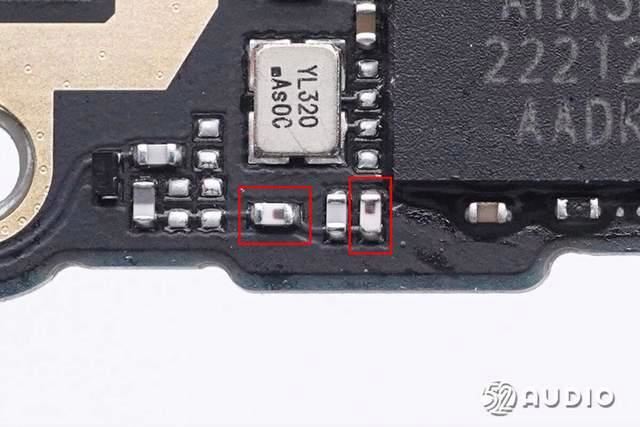

兩顆Sunlord順絡電子SDCL0603Q系列疊層陶瓷電感，產品通過精心設計的線圈及電極，實現了高Q值和高自諧振頻率（SRF），采用疊層干法工藝制作，能夠提供高精度和高一致性的產品，滿足精密電子組件的嚴苛要求。

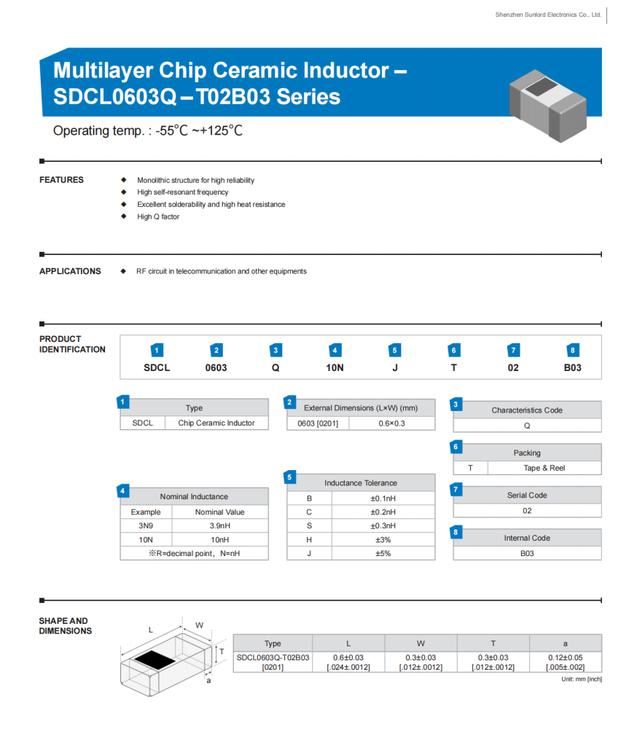

Sunlord順絡電子SDCL0603Q-T02B03系列詳細資料圖。據我們拆解了解到，包括HUAWEI、OPPO、躍我、大疆、科大訊飛、小米、Redmi、聯想、iKF、Marshall、JLab、Nothing等眾多品牌旗下產品均已采用順絡電子的電感器。

連接振動馬達的金屬?gòu)椘貙?xiě)。

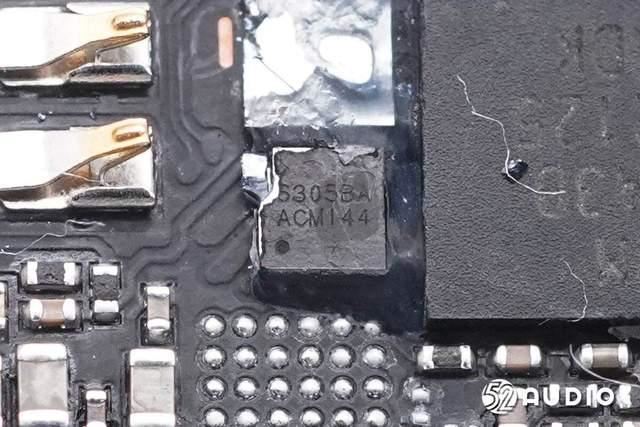

CW6305B是一款適用于穿戴設備的低功耗線性充電芯片，集成了電源路徑管理功能。

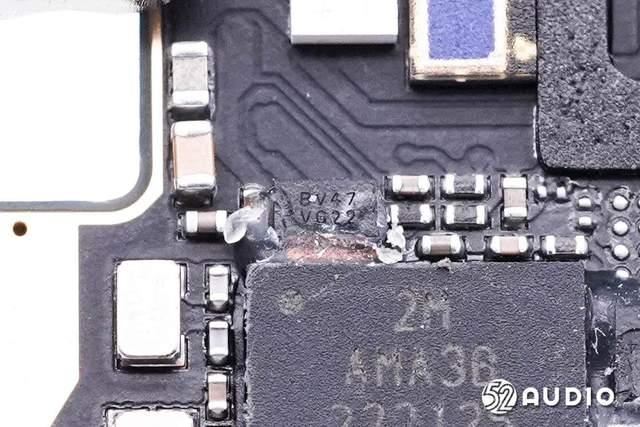

絲印BV47的IC。

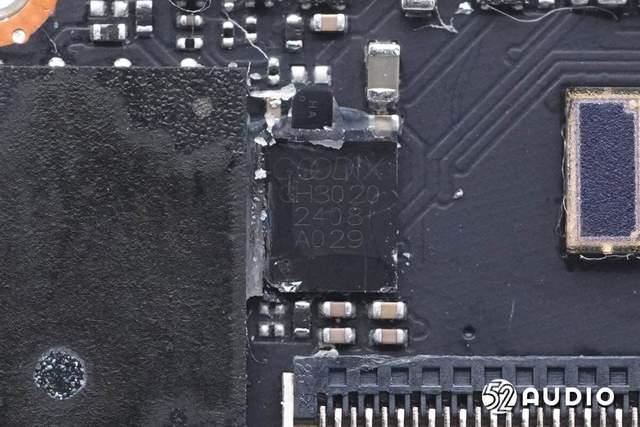

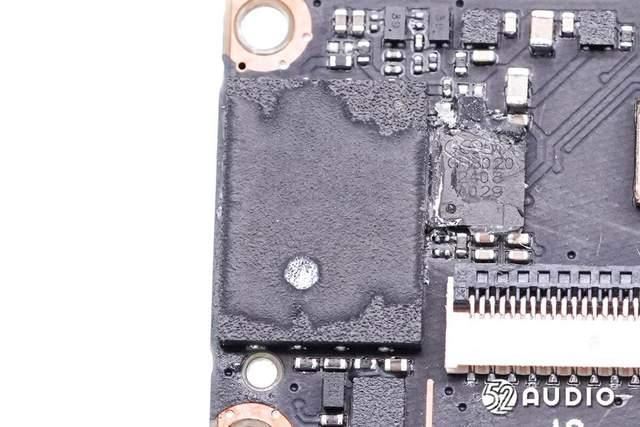

GOODiX匯頂科技GH3020健康監測IC，集成了多通道PPG，具備心率、心率變異性和血氧飽和度等監測功能。

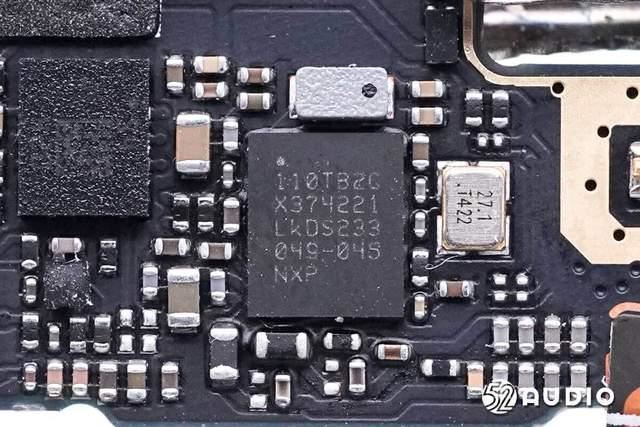

NXP恩智浦絲印“110TB2G”的NFC芯片，用于門禁、公交卡刷卡等功能。

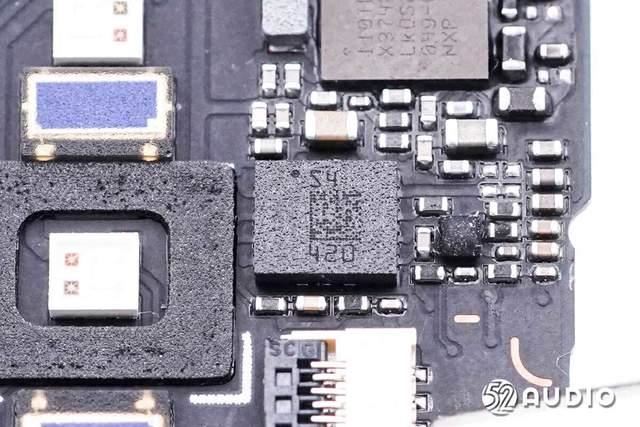

絲印二維碼的ST意法半導體傳感器特寫，用于運動監測功能采集數據。

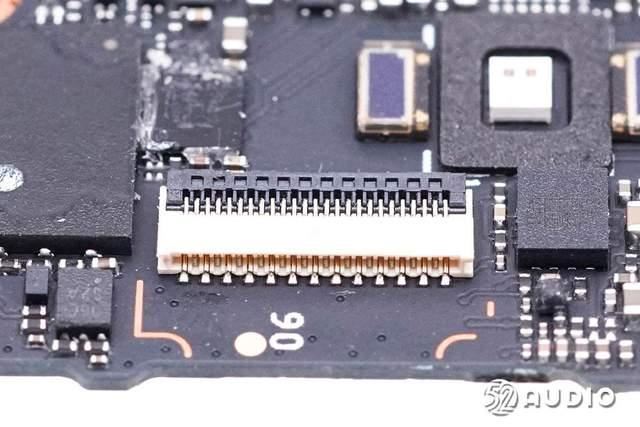

連接屏幕排線的ZIF連接器特寫。

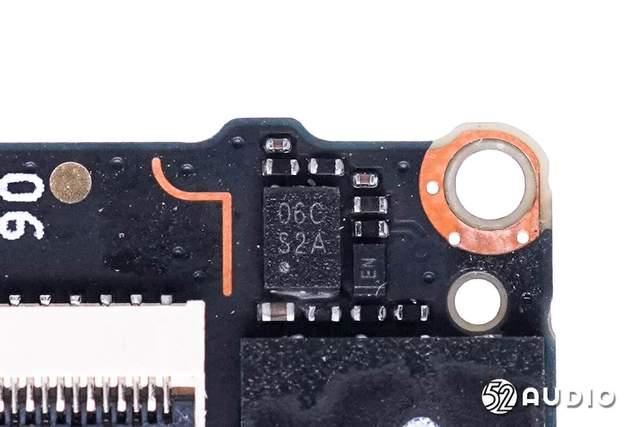

絲印06C S2A的IC。

絲印信息被抹除的IC，推測為存儲器。

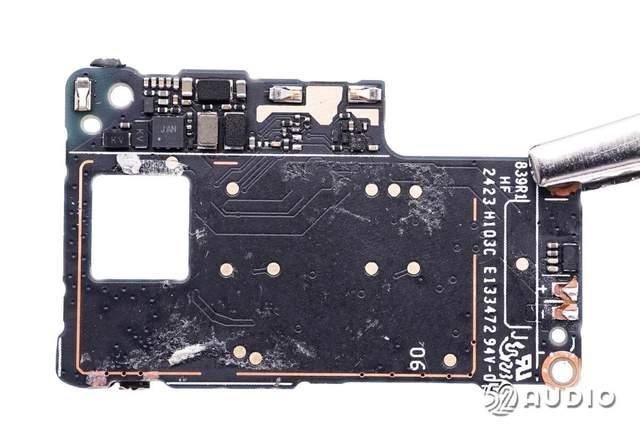

主板背面電路一覽。

連接中框藍牙天線的金屬?gòu)椘貙?xiě)。

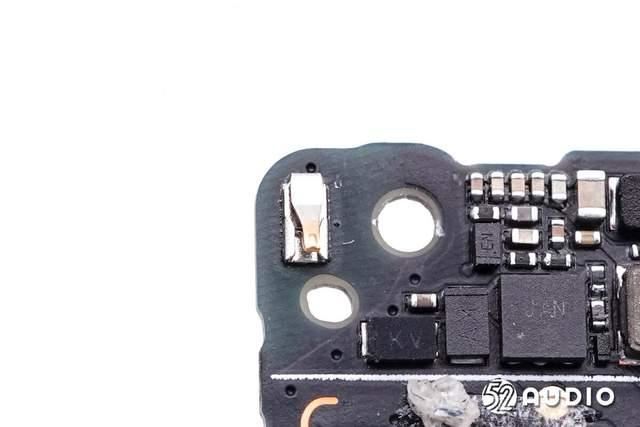

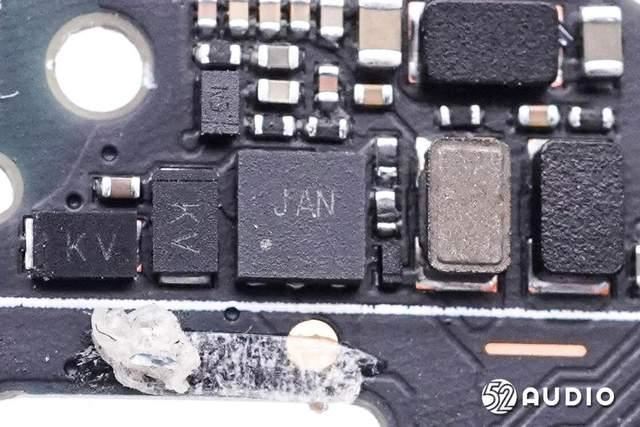

絲印JAN的IC。

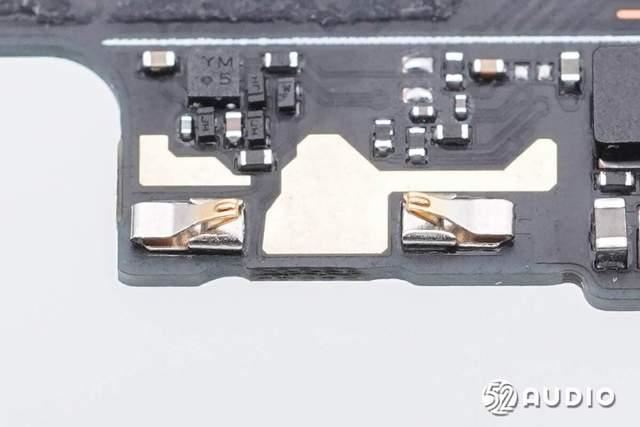

連接功能按鍵小板的金屬?gòu)椘貙?xiě)。

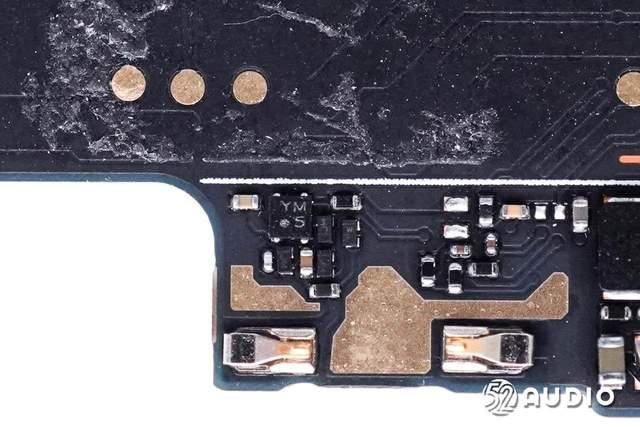

絲印YM5的IC。

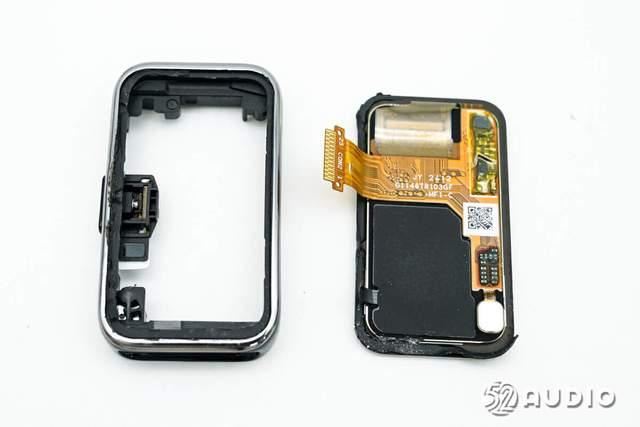

取掉手環屏幕。

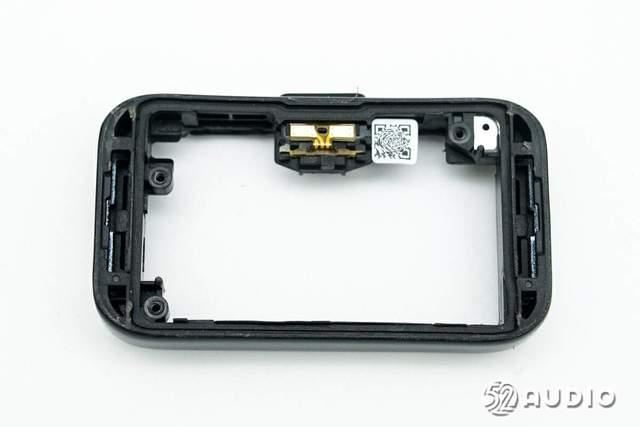

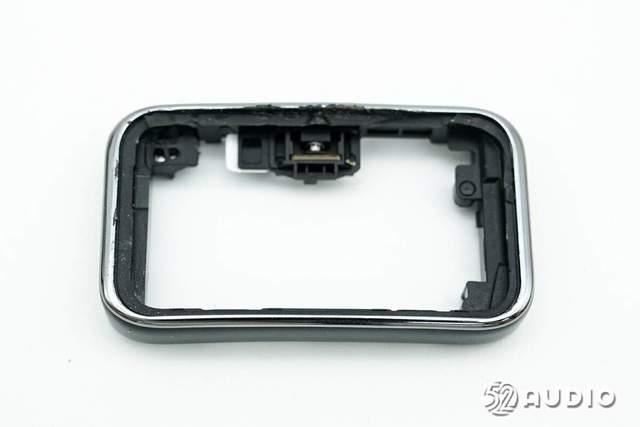

中框一側結構一覽，功能按鍵內側設置有FPC小板。

中框另外一側結構一覽，功能按鍵小板排線通過觸點連接主板。

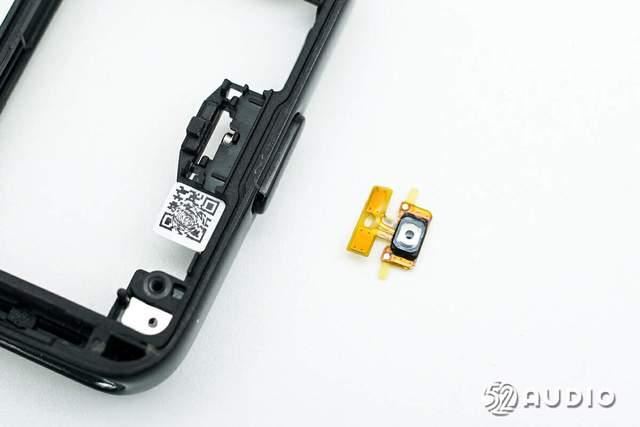

取出功能按鍵小板。

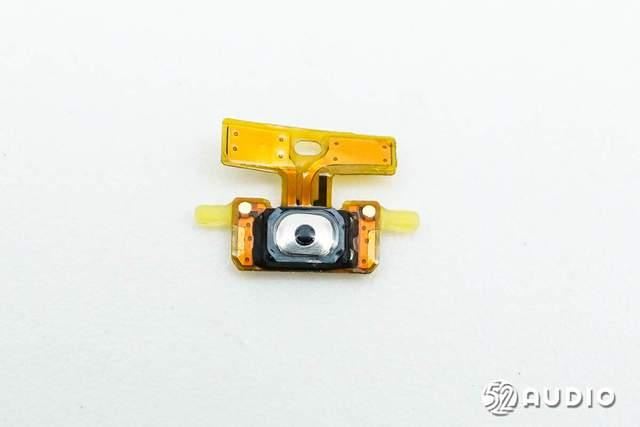

功能按鍵小板特寫，設置有一顆微動按鍵。

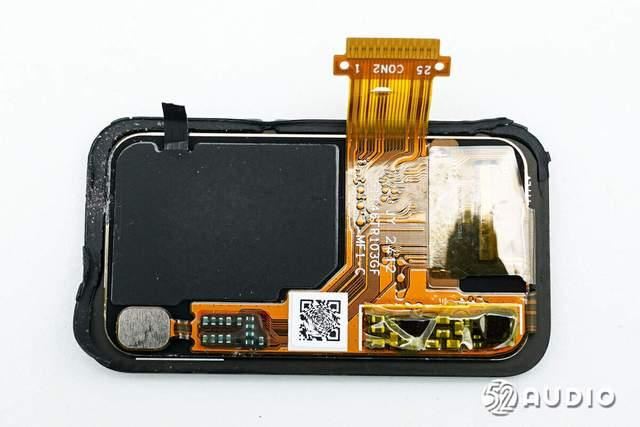

屏幕內側電路一覽。

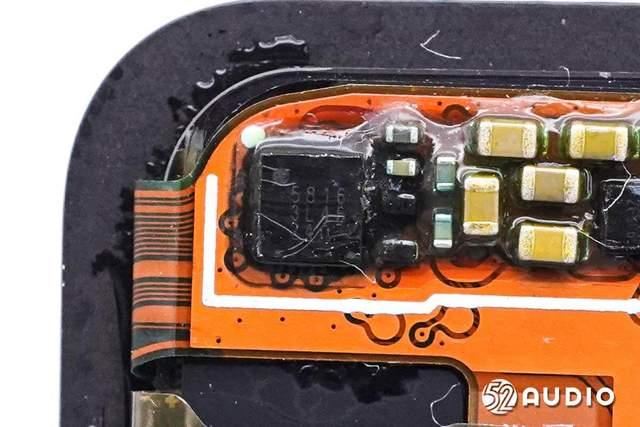

絲印5816的觸控驅動芯片。

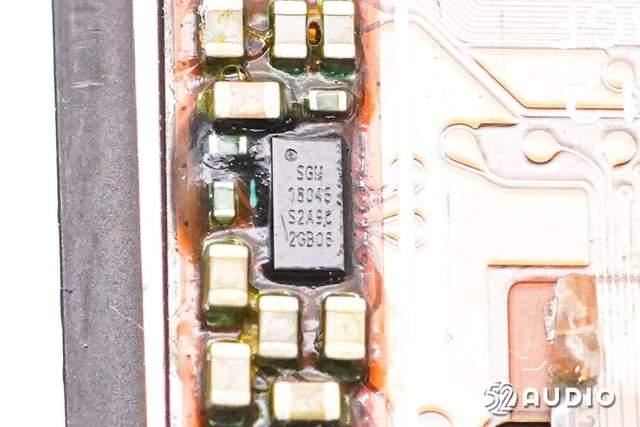

SGMICRO圣邦微SGM38045是一顆專門為智能手環、智能手表等小尺寸AMOLED顯示屏提供A VDD（數字接口電壓）、ELVDD（電致發光正驅動電壓）、ELVSS（電致發光負驅動電壓）的無電感電源管理芯片。可由單節鋰離子/聚合物電池或2.7V至4.8V范圍內的直流電源供電。

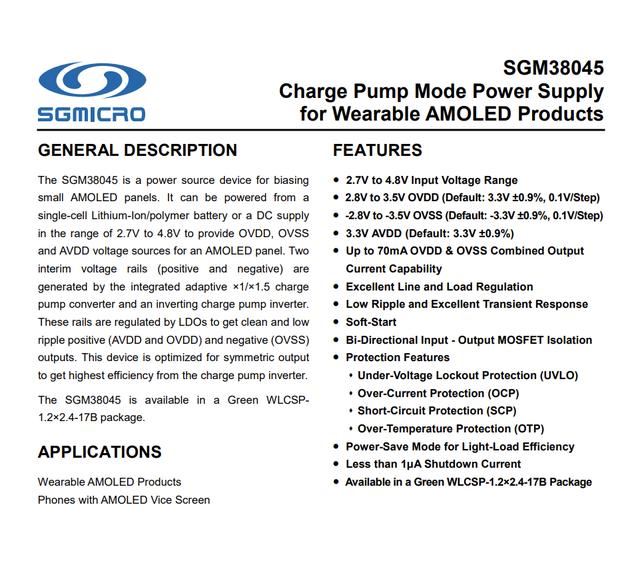

SGMICRO圣邦微SGM38045詳細資料圖。

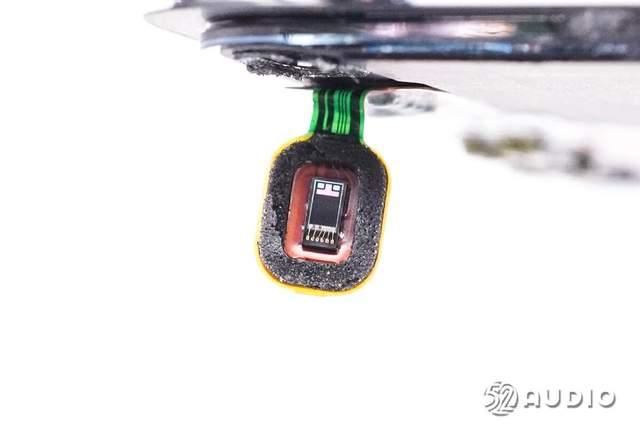

環境光傳感器特寫，用于檢測環境亮度自動調節屏幕亮度。

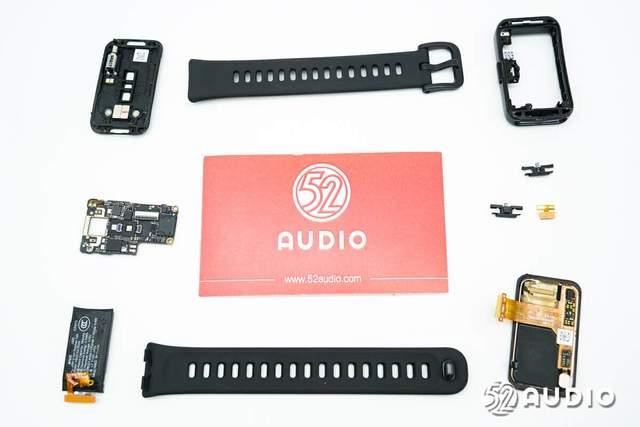

HUAWEI華為手環9拆解全家福。

三、總結

華為手環9在外觀方面延續了上代的設計風格，同時進行了多項升級。星空黑配色主機邊框通過噴烤及鐳雕鍍膜工藝打造，呈現高亮質感，頂部通過銀色裝飾，提升層次感。腕帶升級為氟橡膠材質，質地柔軟親膚；針型表扣+卡扣的結合，佩戴更加美觀，且表帶不易滑脫。

內部主要配置方面，搭載了180mAh鋰電池，采用了兩組LED照射燈和光線接收感應器，用于采集用戶健康數據；主控芯片為Ambiq Micro公司的Apollo3 Blue Plus （AMA3B）芯片，還采用了NXP恩智浦的NFC芯片，以及Sunlord順絡電子SDCL0603Q系列疊層陶瓷電感等。
