處理器要想發揮出優異的性能，除了與核心架構有關之外，緩存的作用也是功不可沒。那什么是CPU的緩存呢？其實很好解釋，CPU緩存（Cache Memoney）就是位于CPU與內存之間的臨時存儲器，它的容量比內存小但數據交換速率卻快很多。

【圖】處理器緩存工作原理
　　緩存的工作原理是當CPU要讀取一個數據時，首先從緩存中查找，如果找到就立即讀取并送給CPU處理；如果沒有找到，就用相對慢的速度從內存中讀取并送給CPU處理，同時把這個數據所在的數據塊調入緩存中，可以使得以后對整塊數據的讀取都從緩存中進行，不必再調用內存。

【圖】處理器緩存構造
　　正是這樣的讀取機制使CPU讀取緩存的命中率非常高（大多數CPU可達90%左右），也就是說CPU下一次要讀取的數據90%都在緩存中，只有大約10%需要從內存讀取。這大大節省了CPU直接讀取內存的時間，也使CPU讀取數據時基本無需等待?？偟膩碚f，CPU讀取數據的順序是先緩存后內存。

【圖】L2級緩存
　　在高速運轉的處理器緩存世界中，事實上還有很多不為大眾所了解的“內幕”，今天筆者將圍繞很多玩家還存在的四種認識誤區展開，感興趣的玩家一定不要錯過哦。
　　錯誤觀點一：處理器緩存可以用來取代內存

【圖】擁有8MB緩存的Intel 65nm四核心Kentsfield處理器



#p#
　　處理器緩存的傳輸速率確實很高，然而還不足以取代內存的地位，這主要是由于緩存只是內存中少部分?jǐn)?shù)據的復制品，所以CPU到緩存中尋找數據時，也會出現找不到的情況（因為這些數據沒有從內存復制到緩存中去），這時CPU還是會到內存中去找數據。與此同時系統的速度就慢了下來，不過CPU會把這些數據復制到緩存中去，以便下一次不用再到內存中去取。就目前緩存容量、成本以及功耗表現來看，還遠遠無法與內存抗衡，另外從某種意義上來說，內存也是處理器緩存的一種表現形式，只不過在速率上慢很多，然而卻在容量、功耗以及成本方面擁有巨大優勢。如果內存在將來可以做到足夠強的話，反而很有取代處理器緩存的可能。
　　錯誤觀點二：處理器緩存是一個整體

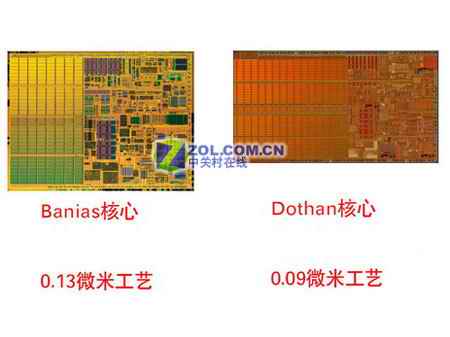

【圖】生產技術對緩存容量大小的影響

【圖】PCB上帶緩存的PentiumIII處理器
　　事實上最早先的CPU緩存確實是個整體，而且容量也很低。英特爾公司從Pentium時代開始后就把緩存進行了分類，當時集成在CPU內核中的緩存已不足以滿足CPU的需求，而制造工藝上的限制又不能大幅度提高緩存的容量。因此出現了集成在與CPU同一塊電路板上或主板上的緩存，此時就把CPU內核集成的緩存稱為一級緩存，而外部的稱為二級緩存；后來隨著生產技術的不斷提高，最終二級緩存也被挪進了處理器當中。通常一級緩存中還分?jǐn)?shù)據緩存（Data Cache，D-Cache）和指令緩存（Instruction Cache，I-Cache）。二者分別用來存放數據和執行這些數據的指令，而且兩者可以同時被CPU訪問，減少了爭用Cache所造成的沖突，提高了處理器效能。英特爾公司在推出Pentium 4處理器時，還新增了一種一級追蹤緩存，容量為12KB。
　　錯誤觀點三：L1級緩存和L2級緩存只有容量上的差別
　　用于存儲數據的緩存部分通常被稱為RAM，掉電以后其中的信息就會消失。RAM又分兩種，其中一種是靜態RAM（SRAM）；另外一種是動態RAM（DRAM）。前者的存儲速度要比后者快得多，我們現在使用的內存一般都是動態RAM。處理器的L1級緩存通常都是靜態RAM，速度非常的快，但是靜態RAM集成度低（存儲相同的數據，靜態RAM的體積是動態RAM的6倍），而且價格也相對較為昂貴（同容量的靜態RAM是動態RAM的四倍）。擴大靜態RAM作為緩存是一個不太合算的做法，但是為了提高系統的性能和速度又必須要擴大緩存，這就有了一個折中的方法：在不擴大原來的靜態RAM緩存容量的情況下，僅僅增加一些高速動態RAM做為L2級緩存。高速動態RAM速度要比常規動態RAM快，但比原來的靜態RAM緩存慢，而且成本也較為適中。一級緩存和二級緩存中的內容都是內存中訪問頻率高的數據的復制品（映射），它們的存在都是為了減少高速CPU對慢速內存的訪問。



　　二級緩存是CPU性能表現的關鍵之一，在CPU核心不變化的情況下，增加二級緩存容量能使性能大幅度提高。而同一核心的CPU高低端之分往往也是在二級緩存上存在差異，由此可見二級緩存對CPU的重要性。CPU在緩存中找到有用的數據被稱為命中，當緩存中沒有CPU所需的數據時（這時稱為未命中），CPU才訪問內存。從理論上講，在一顆擁有二級緩存的CPU中，讀取一級緩存的命中率為80%。也就是說CPU一級緩存中找到的有用數據占數據總量的80%，剩下的20%從二級緩存中讀取。由于不能準確預測將要執行的數據，讀取二級緩存的命中率也在80%左右（從二級緩存讀到有用的數據占總數據的16%）。那么還有的數據就不得不從內存調用，但這已經是一個相當小的比例了。目前的較高端CPU中，還會帶有三級緩存，它是為讀取二級緩存后未命中的數據設計的—種緩存，在擁有三級緩存的CPU中，只有約5%的數據需要從內存中調用，這進一步提高了CPU的效率，從某種意義上說，預取效率的提高，大大降低了生產成本卻提供了非常接近理想狀態的性能。除非某天生產技術變得非常強，否則內存仍會存在，緩存的性能遞增特性也仍會保留。
　　錯誤觀點四：緩存只是隨意調取數據并無選擇
　　即便處理器內部集成的緩存數據交換能力非常強，也仍需要對調取數據做一定的篩選。這是因為隨著時間的變化，被訪問得最頻繁的數據不是一成不變的，也就是說，剛才還不頻繁的數據，此時已經需要被頻繁的訪問，剛才還是最頻繁的數據，現在又不頻繁了，所以說緩存中的數據要經常按照一定的算法來更換，這樣才能保證緩存中的數據經常是被訪問最頻繁的。命中率算法中較常用的“最近最少使用算法”（LRU算法），它是將最近一段時間內最少被訪問過的行淘汰出局。因此需要為每行設置一個計數器，LRU算法是把命中行的計數器清零，其他各行計數器加1。當需要替換時淘汰行計數器計數值最大的數據行出局。這是一種高效、科學的算法，其計數器清零過程可以把一些頻繁調用后再不需要的數據淘汰出緩存，提高緩存的利用率。

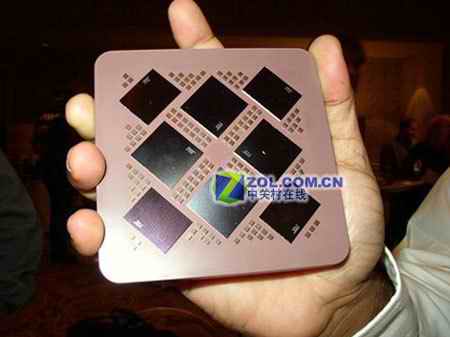

【圖】擁有144MB緩存的八路IBM POWER5處理器
　　總結：
　　高速緩存做為處理器不可分割的一部分，已經融入到性能提升的考慮因素當中，伴隨生產技術的進一步發展，緩存的級數還將增加，容量也會進一步提高。作為處理器性能助推器的高速緩存，仍會在成本和功耗控制發揮巨大的優勢，而性能方面也會有長足的發展?？梢院敛豢鋸埖恼f：緩存技術帶領處理器走進了多彩的天堂。
