數據準備

CREATE TABLE `user_info` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'ID',
  `name` varchar(20) NOT NULL COMMENT '用戶名',
  `age` tinyint(4) NOT NULL DEFAULT '0' COMMENT '年齡',
  `sex` tinyint(2) NOT NULL DEFAULT '0' COMMENT '狀態 0：男 1： 女',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '創建時間',
  `udpate_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '更新時間',
  PRIMARY KEY (`id`),
  KEY `idx_name` (`name`) COMMENT 'name索引'
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='用戶信息'

測試執行SQL

1）、查詢字段為索引（索引覆蓋查詢），同時排序字段完全包含查詢字段

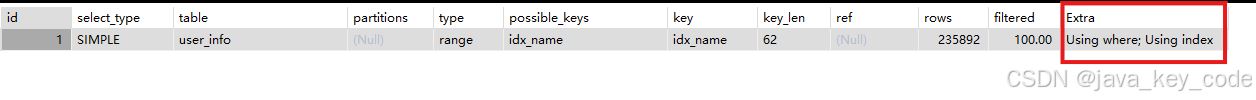

EXPLAIN
select name from user_info where name like '測試用戶4%' order by name;

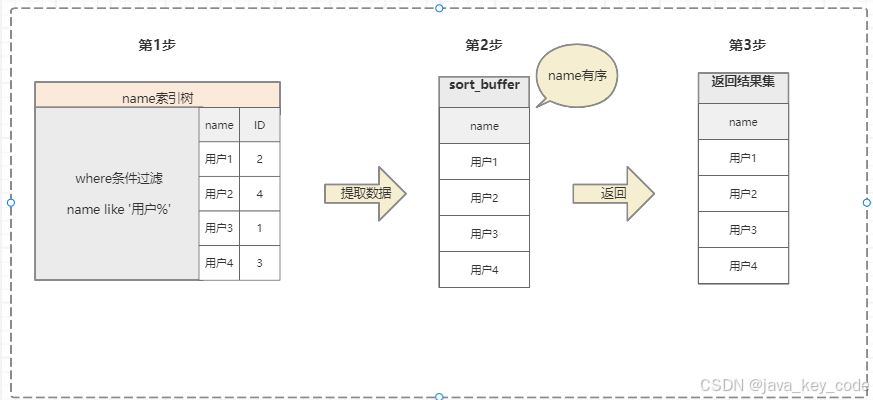

 執行流程如下：

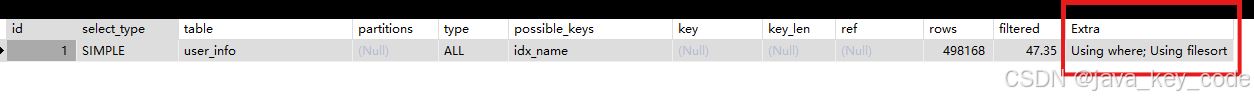

2）、查詢字段為部分索引字段部分普通字段，同時排序字段未完全包含查詢字段

EXPLAIN
select name, age, sex from user_info where name like '測試用戶4%' order by name;

注：該sql會有兩種情況,當

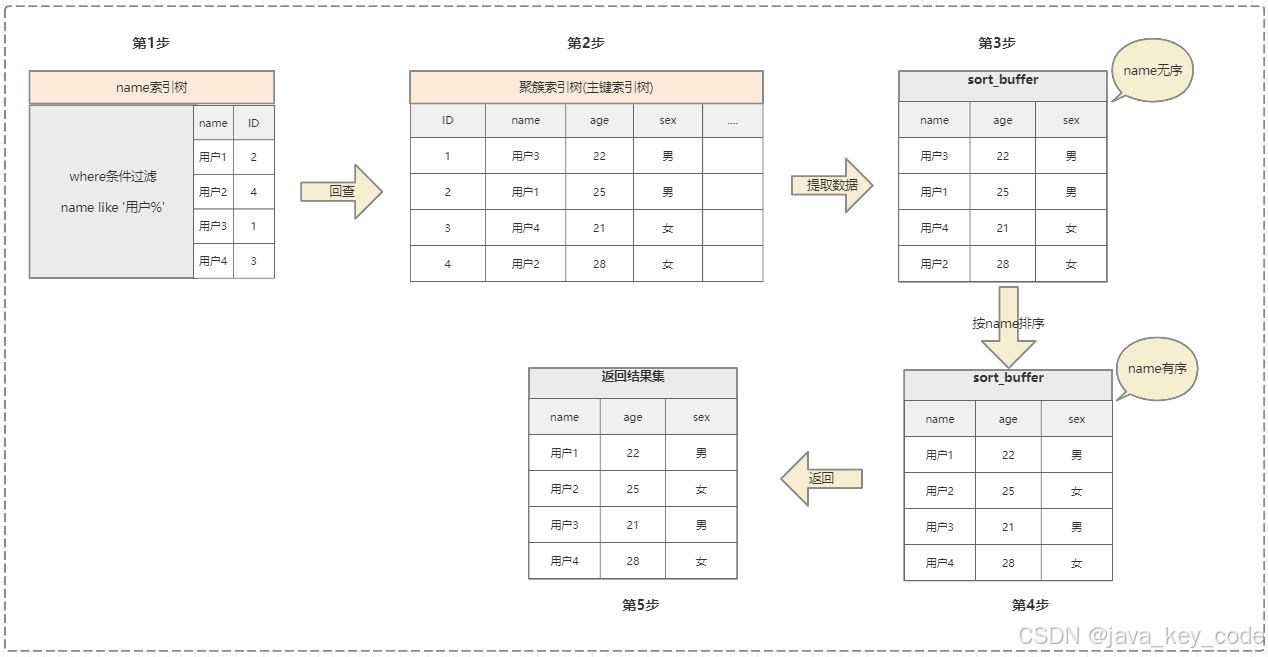

 執行流程如下：

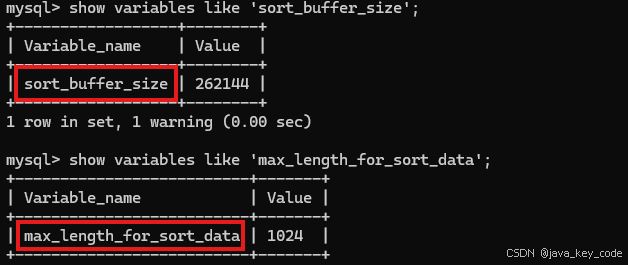

mysql排序中有兩個很關鍵的變量：sort_buffer_size 和 max_length_for_sort_data

sort_buffer_size：MySQL為排序準備的一塊緩存區內存

• 如果排序的數據量小于sort_buffer_size，則直接在內存完成排序
• 如果排序的數據量大于sort_buffer_size，則會借助磁盤臨時文件完成排序。

max_length_for_sort_data：控制哪些字段進入排序緩沖區。

• 如果排序字段（排序字段+select 字段）長度小于max_length_for_sort_data，進行全字段排序（不回表查詢）
• 如果排序字段（排序字段+select 字段）長度大于max_length_for_sort_data，進行rowid字段排序（二次回表查詢）

例如執行如下SQL：

select name, age, sex from user_info where name like '測試用戶4%' order by name;

• 字段 name、age、sex對應類型及長度：varchar(20)、tinyint(4)、tinyint(2)；
• 排序字段為name，sort字段長度約≈20*2=40（varchar類型的為啥是2，目前沒搞清楚）
• select字段(mysql中稱之為addon字段)，在編碼utf8（utffmb3）中，varchar一個字符對應3個字節，tinyint為1個字節，所以addon字段長度≈22*3+1+1=68。
• 排序字段+addon字段=40+68=108<max_length_for_sort_data(1024),這時候name、age、sex數據都將進入排序緩沖區，這就是人們常說的全字段排序。
• 但是此時如果將max_length_for_sort_data改為20，那么只會將主鍵ID和排序字段name放入緩沖區，排序后通過再次反查聚簇索引樹獲取所需要字段值(age、sex)，這種就是常說的rowid排序。

二者的區別是：一個是空間換時間、一個時間換空間。

注意: 如果單個排序字段超過max_sort_length大小，mysql將會根據max_sort_length對排序字段內容進行截斷，將會導致排序結果可能不是預期的（max_length_for_sort_data對應的是所有排序字段+select字段）。

MySQL 原則：如果內存夠，就多利用內存，盡量減少磁盤訪問。對于 InnoDB 表來說，rowid 排序會進行回表造成磁盤讀

接下來從更底層了解MySQL文件排序

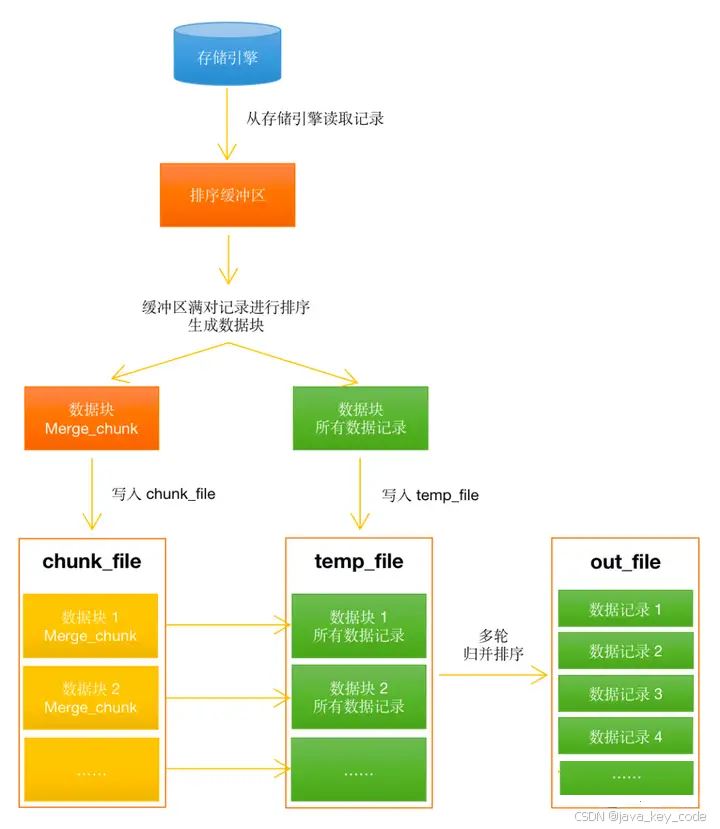

1、整體概覽

 執行流程說明：

• server 層從存儲引擎讀取符合 where 條件的記錄，寫入一個專門存放待排序記錄的內存區域，這個內存區域叫做排序緩沖區（sort buffer）。
• 排序緩沖區寫滿之后，會對緩沖區中的記錄進行排序，排好序的記錄組成一個數據塊，數據塊包含 Merge_chunk 和數據記錄兩部分，Merge_chunk 寫入一個磁盤文件（chunk_file），數據記錄寫入另一個磁盤文件（temp_file）。Merge_chunk 中保存著數據記錄在磁盤文件（temp_file）中的起始位置、記錄數量等信息。
• Merge_chunk 和數據記錄寫入磁盤文件之后，排序緩沖區中的數據被清空，然后就可以寫入其它待排序記錄了，再次寫滿之后，緩沖區中的記錄同樣會進行排序，組成一個數據塊，并把 Merge_chunk 和數據記錄分別寫入磁盤文件 chunk_file 和 temp_file。
• 讀完符合 where 條件的所有記錄之后，可能會生成多個數據塊，對數據塊進行 7 路歸并排序，把 7 個小數據塊合并成大數據塊，直到合并得到的大數據塊數量小于等于 15 個（如果歸并排序之前，數據塊數量本身就小于等于 15 個，此步驟跳過）。
• 最后，通過多路歸并排序把小于等于 15 個數據塊合并為最終的排序結果，寫入磁盤文件（out_file）。

以上就是 MySQL 文件排序?qū)崿F(xiàn)過程的整體概覽，有了這個基礎，我們就能夠進一步展開其中的細節了。

2、 排序緩沖區（sort buffer）

排序緩沖區是內存緩沖區，用于存放待排序記錄。對于服務器來說，內存是稀缺資源，既然排序緩沖區在內存中，其大小必然要受到限制，系統變量 sort_buffer_size 就是用于控制排序緩沖區大小的。

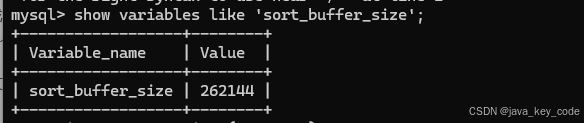

sort_buffer_size 默認值為 256K，最小可以設置為 32K，最大可以設置為 4G。

3、單個排序字段太長了怎么辦？

order by 子句中，可能會包含一個或多個排序字段，排序字段可以是 int、char、varchar、blob 等各種類型，假設有個字段是這么定義的：a varchar(21845)，utf8 字符集下，字段內容最大可以達到 65535 字節，將近 64K。

排序緩沖區的默認大小為 256K，如果以這樣一個字段作為排序字段，就算每條記錄只把這一個字段寫入到排序緩沖區，寫入 4 條記錄緩沖區就滿了，在記錄數量很多情況下，就意味著大量的數據塊要寫入到磁盤文件，而大量的磁盤 IO 會導致整個排序過程耗時增加，由此可見，排序內容長度也必須受到限制。

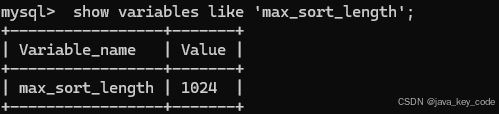

max_sort_length 就是用于控制單個字段排序內容長度的，默認值為 1024 字節，最小可以設置為 4 字節，最大可以設置為 8M。

如果單個排序字段內容長度大于 max_sort_length，只有前 max_sort_length 字節的內容會參與排序，以 max_sort_length = 1024 字節為例，對于單個排序字段內容長度超過 1024 字節的多條記錄，如果前 1024 字節的內容相同，1025 字節及之后的內容不相同，會導致 MySQL 認為記錄的排序字段內容一樣，從而出現排序結果和預期不一致的情況。

4、排序模式（sort mode）

排序模式是官方的叫法，實際上就是排序緩沖區或磁盤文件中會寫入哪些內容。

排序模式一共有 3 種：

• <sort_key, additional_fields>
• <sort_key, packed_additional_fields>
• <sort_key, rowid>

這 3 種排序模式的共同點，都會把排序字段（sort_key）寫入排序緩沖區或磁盤文件，排序字段可能是一個，也可能是多個。

4.1 <sort_key, additional_fields>

<sort_key, additional_fields> 表示排序緩沖區或磁盤文件中，除了要寫入排序字段（sort_key），還要寫入存儲引擎返回給 server 層的所有字段（additional_fields）：

additional_fields 沒有描述為  select 子句中的所有字段，而是用了更長的描述 存儲引擎返回給 server 層的所有字段，是因為兩者并不完全一樣，本文后面出現相關的場景時，也都使用后者來描述。

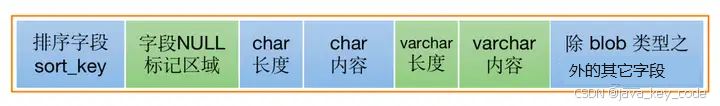

上圖是寫入到排序緩沖區中記錄的示意圖，以下對各個部分進行說明：

• 排序字段（sort_key）：排序字段內容，會進行編碼以節省存儲空間，可能包含一個或多個排序字段。
• 字段 NULL 標記區域：創建表時，沒有指定 NOT NULL 的字段，在這個區域會有 1 bit 用于標記記錄中該字段內容是否為 NULL。
• char 長度：char 字段長度，占用 1 字節或 2 字節。<sort_key, packed_additional_fields> 排序模式中，為了節省空間，只寫入 char 字段實際內容到排序緩沖區，所以需要記錄字段內容長度。為了邏輯統一，<sort_key, additional_fields> 排序模式中也會寫入 char 字段長度和內容到排序緩沖區。
• char 內容：char 字段內容，以最大長度存儲，不會去掉內容尾部的空格。
• varchar 長度：varchar 字段內容長度，占用 1 字節或 2 字節。
• varchar 內容：varchar 字段內容，占用空間為字段最大長度。如果字段實際內容長度小于定義的最大長度，剩余空間留空。

除 blob 類型之外的其它字段：

• 指是的除 tinyblob、mediumblob、blob、longblob、tinytext、mediumtext、text、longtext、json、geometry 之外的其它類型字段，只需要把字段內容寫入排序緩沖區，不需要寫入字段長度。
• tinyblob、mediumblob、blob、longblob、tinytext、mediumtext、text、longtext、json、geometry 都是基于 blob 類型實現的，而 select 子句中包含 blob 類型字段時，不能使用 <sort_key, additional_fields>、<sort_key, packed_additional_fields> 排序模式。

重點說明：

 如果某個字段內容為 NULL，該字段在字段 NULL 標記區域?qū)?NULL 標記位設置為 1，同時，該字段在排序緩沖區中還會占用存儲空間，占用空間大小為字段最大長度。

<sort_key, additional_fields> 排序模式的好處，只需要從存儲引擎讀取一次數據，排序緩沖區或排序結果的最終文件（out_file）存放的就是已經排好序的所有記錄，讀取其中需要的字段返回給客戶端就可以了，這是以空間換時間的方式。

如果排序緩沖區不夠存儲符合 where 條件的所有待排序記錄，就需要把緩沖區中的記錄排好序之后寫入磁盤文件，雖然磁盤相比內存來說，空間可以大很多，但是磁盤 IO 相比內存訪問效率低下。<sort_key, additional_fields> 排序模式雖然實現起來簡單方便，但也會導致排序緩沖區只能存放更少的待排序記錄、需要更多的磁盤 IO、占用更多的磁盤空間，所以，其使用會有所限制。

使用 <sort_key, additional_fields> 需要滿足以下條件：

• 存儲引擎返回給 server 層的字段中不能包含 blob 類型字段，因為 blob 字段一般都是用于存儲比較長的內容。
• 排序字段（sort_key）長度之和 + additional_fields 所有字段最大長度之和必須小于等于系統變量 max_length_for_sort_data 的值。

如果不滿足上面兩個條件，會使用 <sort_key, rowid> 排序模式，后面會講述這種模式。

max_length_for_sort_data 默認值為 1024 字節，最小可設置為 4 字節，最大可設置為 8M。

<sort_key, additional_fields> 的優點是簡單方便，它也有缺點，additional_fields 所有字段在排序緩沖區或磁盤文件中都是按照字段最大占用字節數來分配空間的，在以下兩種場景中會存在空間浪費：

• 字段內容為 NULL，以 utf8 字符集的 varchar 字段為例，假設有字段 a varchar(21845)，當字段 a 的內容為 NULL 時，它在排序緩沖區或磁盤文件中占用的空間也是 21845 * 3 = 65535 字節，對于 int、float 等其它字段也一樣，都存在空間浪費。
• char、varchar 類型字段，字段內容實際占用空間小于最大長度，還是以上面的字段 a 為例，如果字段內容為文件排序是怎么實現的，只需要 10（字符數）* 3 = 30 字節 就能夠存放，但實際占用空間依然是 65535 字節。

為了解決這種排序模式浪費空間的問題，引入了另一種排序模式 <sort_key, packed_additional_fields>。

4.2 <sort_key, packed_additional_fields>

<sort_key, packed_additional_fields> 表示排序緩沖區或磁盤文件中，除了要存入排序字段（sort_key），還要存入存儲引擎返回給 server 層的所有字段（packed_additional_fields），并且會盡可能使用最少的空間存放待排序記錄。

字段內容為 NULL 時，除 1 bit 的 NULL 標記位之外，字段在排序緩沖區不占用額外存儲空間；char、varchar 類型字段內容長度小于字段最大長度時，字段在排序緩沖區中只占用實際內容長度大小的空間，不會像 <sort_key, additional_fields> 排序模式一樣每個字段都占用字段最大長度大小的空間。

 上圖是寫入到排序緩沖區中記錄的示意圖，以下對各個部分進行說明：

• 排序字段（sort_key）：排序字段內容，會進行編碼以節省存儲空間，可能包含一個或多個排序字段。
• 記錄長度：存儲排序緩沖區的記錄中，除排序字段（sort_key）之外的長度，也就是記錄長度 ~ 除 blob 類型之外的其它字段的長度。
• 字段 NULL 標記區域：創建表時，沒有指定 NOT NULL 的字段，在這個區域會有 1 bit 用于存儲記錄中該字段內容是否為 NULL。
• char 長度：char 字段長度，占用 1 字節或 2 字節。為了節省空間，只寫入 char 字段實際內容到排序緩沖區，所以需要記錄字段內容長度。
• char 內容：char 字段實際內容，以實際長度存儲，會去掉內容尾部的空格。
• varchar 長度：varchar 字段內容長度，占用 1 字節或 2 字節。
• varchar 內容：varchar 字段實際內容。
• 除 blob 類型之外的其它字段：指是的除 tinyblob、mediumblob、blob、longblob、tinytext、mediumtext、text、longtext、json、geometry 之外的其它類型，只需要把字段內容寫入排序緩沖區，不需要寫入字段長度。
• 重點說明： 如果某個字段內容為 NULL，該字段在字段 NULL 標記區域?qū)?NULL 標記位設置為 1，字段不會占用排序緩沖區的額外空間。

<sort_key, packed_additional_fields> 是以 <sort_key, additional_fields> 為基礎的，如果不滿足使用 <sort_key, additional_fields> 的條件，也不會使用 <sort_key, packed_additional_fields>。

使用 <sort_key, packed_additional_fields> 排序模式，還需要滿足以下條件：

• packed_additional_fields 所有字段最大長度之和必須小于等于 65535 字節。

為什么是 65535 字節？

• 因為只寫入字段實際內容到排序緩沖區或磁盤文件，不同記錄長度可能會不一樣，這就需要把每條記錄的長度記下來，MySQL 用 2 個字節來保存記錄長度，而 2 字節無符號整數能夠表示的最大數字為 65535。
• 寫入排序緩沖區或磁盤文件的一條記錄長度必須小于等于系統變量 max_length_for_sort_data 的值，記錄長度 = 排序字段（sort_key）長度之和 + 存儲記錄長度的 2 字節 + packed_additional_fields 所有字段最大長度之和。
• 可壓縮字段最大長度之和必須大于 12 字節，如果可節省的空間太小，也就沒必要折騰了。

這地方有個varchar長字段問題，例如 name varchar(20)和 name varchar（200）.

• 圖示：

select name,sex from user_info_varchar20 order by name LIMIT 999995, 5;
select name,sex from user_info_varchar200 order by name LIMIT 999995, 5;

varchar(200)比varchar(20)產生更多數據塊，性能也更差。

注：在處理大長度字符串時可以考慮創建前綴索引或者利用CRC(CRC32或CRC64）創建額外索引。

前面我們講述了 <sort_key, additional_fields>、<sort_key, packed_additional_fields> 的優缺點及使用限制，如果這兩種排序模式都不能使用怎么辦？

別急，該輪到 <sort_key, rowid> 排序模式出場了，MySQL 剛出道時采用的就是這種排序模式。

4.3 <sort_key, rowid>

<sort_key, rowid> 表示排序緩沖區或磁盤文件中，除了要存入排序字段（sort_key），還要存入記錄的主鍵 ID（rowid）。

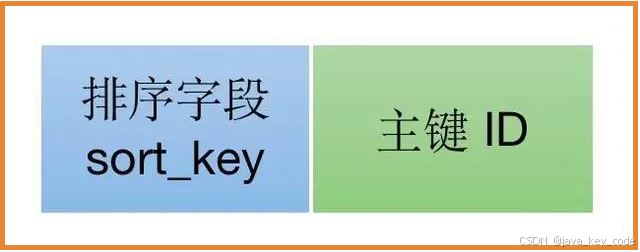

上圖是寫入到排序緩沖區中記錄的示意圖，相比其它兩種排序模式來說，非常簡單，不做過多說明了。

想必大家應該發現了 <sort_key, rowid> 和 <sort_key, additional_fields>、<sort_key, packed_additional_fields> 的區別了，使用 <sort_key, rowid> 時，排序緩沖區或磁盤文件中只包含了記錄的主鍵 ID，而客戶端可能需要除主鍵之外的字段，怎么辦？

這就要二次訪問存儲引擎了，第一次從存儲引擎拿到符合 where 條件的所有記錄的主鍵 ID，第二次根據主鍵 ID 從存儲引擎一條一條讀取記錄，得到客戶端需要的所有字段。

使用 <sort_key, rowid> 讀取數據的過程，有點類似根據 ID 批量從 redis 獲取詳細數據的過程，先從某個 redis key 讀取多個 ID，然后根據 ID 讀取緩存的詳細數據。

這種排序模式的好處是記錄數量不太多的情況下，使用排序緩沖區就能夠存儲所有待排序記錄了，能夠在一定程度上避免使用磁盤文件排序。

舉例說明：

假設排序字段為 int 類型，主鍵也為 int 類型，寫入排序緩沖區的一條記錄占用的空間為 4 + 4 = 8 字節，排序緩沖區的默認大小為 256K，能夠存放 32768 條記錄，對于一般業務來說，都不會一次性讀取這么多記錄，由此可見，一般情況下，使用 <sort_key, rowid> 排序模式不會用到磁盤文件排序。

但是，凡事都有例外，如果一條 SQL 語句讀取過多的記錄，哪怕是使用 <sort_key, rowid>，當排序緩沖區滿時，也需要把緩沖區中的記錄排好序組成一個數據塊，寫入磁盤文件，這樣一來，即要使用磁盤文件，又要二次訪問存儲引擎，執行效率就有點慘不忍睹了。

細心的小伙伴可能發現了一點情況，到現在為止講的三種排序模式，都是把符合 where 條件的所有記錄寫入排序緩沖區或磁盤文件，那還有優化空間嗎？

MySQL 為了提升性能，想了各種辦法，使用了各種技巧，對于上面提到的這種情況，自然也還可以再優化，我們一起來看看吧。

5、提升排序效率

5.1 優先隊列

通過前面的講述，我們已經知道了，MySQL 會把符合 where 條件的所有記錄寫入排序緩沖區，當緩沖區滿時，緩沖區中的記錄排好序后組成一個數據塊，寫入到磁盤文件（temp_file），而磁盤 IO 相比內存訪問效率低下，優先隊列就是為了在文件排序過程中避免使用磁盤文件的一種優化方案。也就是說，使用了優先隊列就不會使用磁盤文件排序。

優先隊列在內存中維護待排序記錄的隊列，隊列中的元素不會實際存儲記錄內容，而是存儲指向排序緩沖區中記錄的地址，因為要保證不使用磁盤文件，使用優先隊列提升排序效率的必要條件是：SQL 語句必須包含 limit。

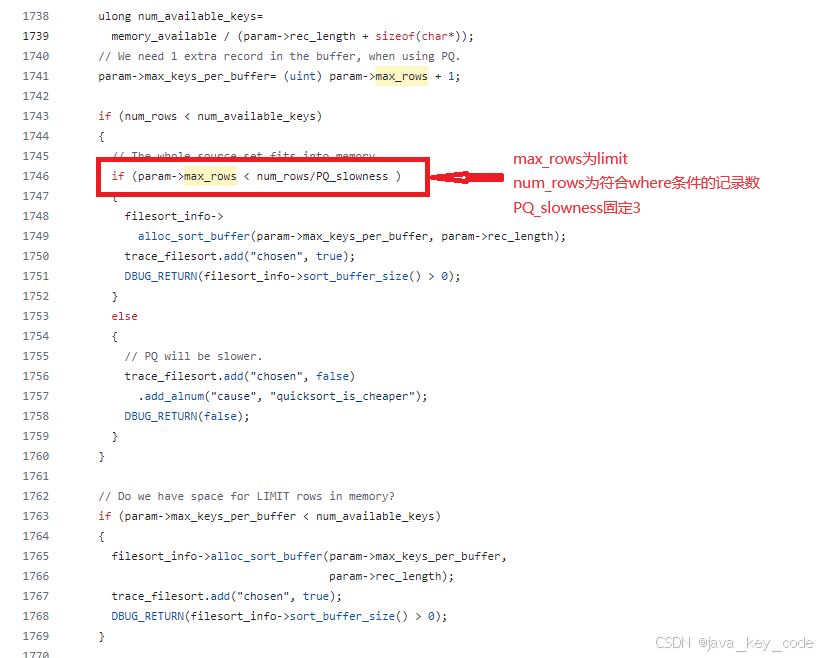

在滿足必要條件的基礎上，會評估使用優先隊列進行排序是否更快，以決定是否使用。

使用優先隊列提升排序效率，借鑒的是大頂堆的思路，排序緩沖區中只需要保留待排序記錄中最大或最小的 limit 條記錄（取決于正序還是倒序排序），而不需要存放所有待排序記錄。基于前面的描述可以知道，使用優先隊列的優勢有兩個：

• 不使用磁盤文件排序，避免磁盤 IO。
• 只需要對一部分待排序記錄中進行排序。

如果排序緩沖區不能存放所有待排序記錄，就意味著需要借助磁盤文件排序，使用優先隊列無疑是更好的選擇，這種情況下，只要排序緩沖區中能夠存放 limit + 1 條記錄，就會使用優先隊列。

limit + 1 中的  1 是優先隊列需要使用的額外的一條記錄的空間（堆排序第一個位置不放數據）。

如果排序緩沖區能夠存放所有待排序記錄，本身就不需要使用磁盤文件進行排序，使用優先隊列的優勢就剩下一個了：只需要對一部分待排序記錄中進行排序。官方根據單元測試發現，使用優先隊列 + 排序緩沖區進行排序需要的時間是只使用排序緩沖區的 3 倍。因此，當 limit 數量小于待排序記錄數量的三分之一時，使用優先隊列 + 排序緩沖區比只使用排序緩沖區排序更快，才會使用優先隊列來提升排序效率。

大體流程：

sort_buffer_size足夠大：

• 如果Limit限制返回N條數據，并且N條數據比sort_buffer_size小，那么MySQL會把sort buffer作為priority queue，在第二步插入priority queue時會按序插入隊列；在第三步，隊列滿了以后，并不會寫入外部磁盤文件，而是直接淘汰最尾端的一條數據，直到所有的數據都正常讀取完成。

sort_buffer_size不夠大：

• 否則，N條數據比sort_buffer_size大的情況下，MySQL無法直接利用sort buffer作為priority queue，正常的文件外部排序還是一樣的，只是在最后返回結果時，只根據N個row ID將數據返回出來，如果是Limit m,n， 對應的“N個row ID”就是“M+N個row ID”了，MySQL的Limit m,n 其實是取m+n行數據，最后把M條數據丟掉。

經過前面一系列的成本評估之后，如果還是不能使用優先隊列，MySQL 會進行最后一次嘗試，這就是最后一哆嗦了：如果使用的排序模式是 <sort_key, additional_fields>，可能會造成需要使用磁盤文件排序，此時會判斷使用 <sort_key, rowid> + 優先隊列的成本是否比使用 <sort_key, additional_fields> + 磁盤文件排序的成本更低。。

如果使用<sort_key, additional_fields> + 磁盤文件排序成本更低，那么還是保持原樣，依然使用 <sort_key, additional_fields> 排序模式。

如果使用<sort_key, rowid> + 優先隊列成本更低，并且排序緩沖區中能夠存放 limit + 1 記錄的排序字段（sort_key）和主鍵 ID，使用的排序模式會由 <sort_key, additional_fields> 修改為 <sort_key, rowid>，并且使用優先隊列來減少實際參與排序的記錄數量，提升排序效率。

前面提到的  limit 并不是 SQL 語句中 limit 后面的數字，而是 SQL 語句中的 offset + limit。

看到這里，可能有的小伙伴會有疑問，排序模式 <sort_key, additional_fields> 是不是和優先隊列兩者不能共存？

<sort_key, additional_fields> 和優先隊列是可以共存的，只有當使用 <sort_key, additional_fields> 排序模式導致排序緩沖區不能存放所有待排序記錄，要借助磁盤文件實現排序時，如果改為使用<sort_key, rowid> + 優先隊列實現排序成本更低，才會把 <sort_key, additional_fields> 修改為 <sort_key, rowid>，并且使用優先隊列提升排序效率。

最后補充一個官網的例子：

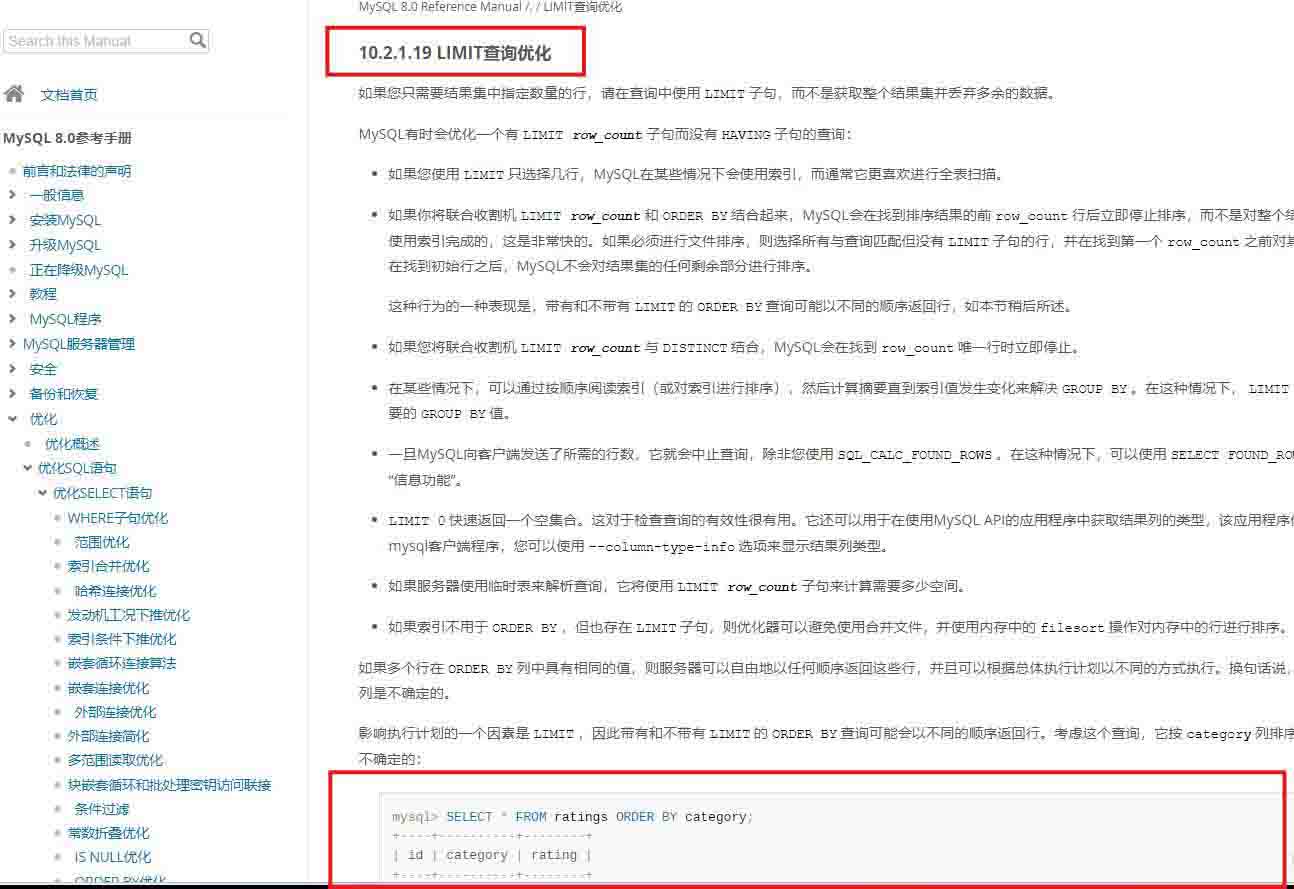

官網limit優化地址：MySQL :: MySQL 8.0 Reference Manual :: 10.2.1.19 LIMIT Query Optimization

準備數據：

/* 創建表 */
CREATE TABLE `ratings` (
`id` bigint(20) NOT NULL AUTO_INCREMENT,
`category` tinyint(4) NOT NULL,
`rating` decimal(4,1) NOT NULL,
PRIMARY KEY (`id`)

) ENGINE=InnoDB DEFAULT CHARSET=utf8 ;

/* 插入測試數據 */

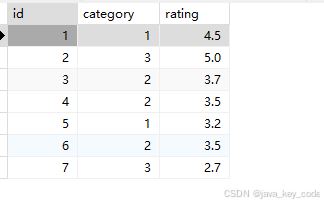

INSERT INTO `ratings`(`id`, `category`, `rating`) VALUES
(1, 1, 4.5),
(2, 3, 5.0),
(3, 2, 3.7),
(4, 2, 3.5),
(5, 1, 3.2),
(6, 2, 3.5),
(7, 3, 2.7);

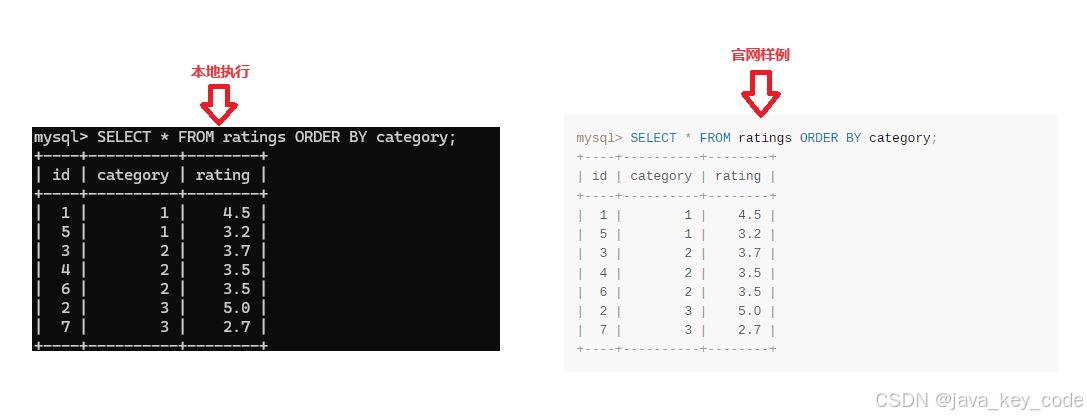

執行不帶limit的sql：

SELECT * FROM ratings ORDER BY category;

查詢優化跟蹤器：

SET optimizer_trace='enabled=on';
SELECT * FROM ratings ORDER BY category;
SELECT * from information_schema.OPTIMIZER_TRACE;

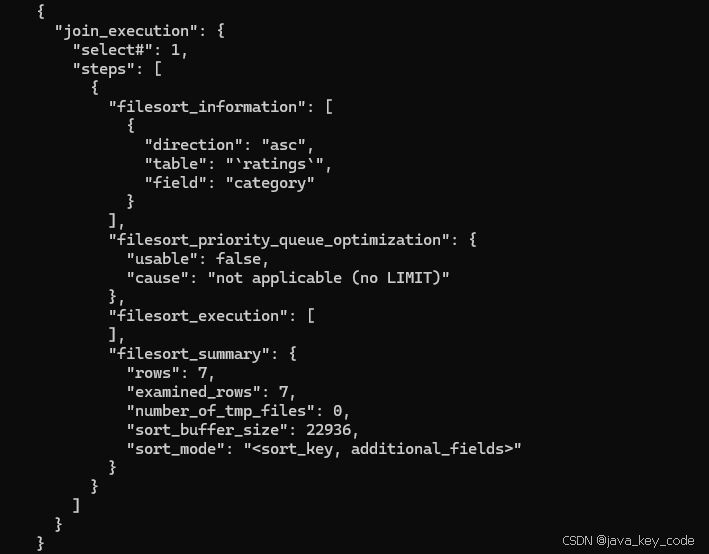

由于沒有l(wèi)imit，所以未使用排序優先級隊列（ "cause": "not applicable (no LIMIT)"）。

 執行帶limit的sql：

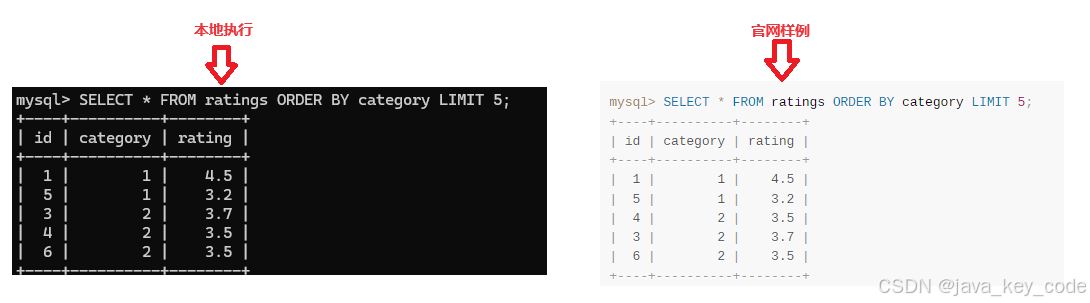

SELECT * FROM ratings ORDER BY category LIMIT 5;

注：結果和官網的稍微有點不一樣，id3和id4的位置不一樣，本地3在前，官網4在前。

查詢優化跟蹤器

SET optimizer_trace='enabled=on';
SELECT * FROM ratings ORDER BY category LIMIT 5;
SELECT * from information_schema.OPTIMIZER_TRACE;

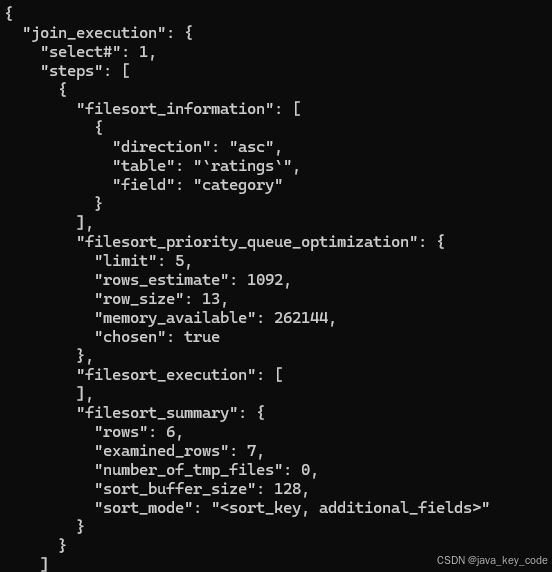

通過分析可得知，limit SQL使用了排序優先級隊列，limit就是找top N，堆排序。

//TODO 未完待續,通過堆排序推演排序優先級隊列

5.2 隨機 IO 變?yōu)轫樞?IO

使用 <sort_key, rowid> 排序模式，從存儲引擎讀取符合 where 條件的所有記錄的主鍵 ID，按照 sort_key 排序好序之后，需要根據主鍵 ID 從存儲引擎讀取記錄中的需要返回給客戶端的其它字段。按照 sort_key 排好序的記錄，在主鍵索引中不一定是順序存儲的，可能是分散在主鍵索引的不同葉子節點中，這樣一來，通過主鍵 ID 一條一條去存儲引擎讀取記錄，會造成大量隨機 IO，導致從存儲引擎讀取數據效率低下。

為了盡可能減少隨機 IO，MySQL 通過一個專門的內存區域，盡量把隨機 IO 變成順序 IO，這個專門的內存區域為 隨機讀緩沖區（read_rnd_buffer）。

緩沖區大小由系統變量  read_rnd_buffer_size 控制，默認大小為 256K，最小為 1 字節，最大為 2G，如果設置為 1 字節，就相當于禁用了這個緩沖區了。

隨機 IO 變?yōu)轫樞?IO 的實現邏輯是這樣的：

• 從最終的排序結果磁盤文件（out_file）讀取主鍵 ID，寫入隨機讀緩沖區。
• 寫滿之后，對隨機讀緩沖區中的主鍵 ID 進行排序。
• 排好序之后，再按照主鍵 ID 逐條從存儲引擎讀取記錄中需要返回給客戶端的其它字段。

這個優化方案基于這樣一個假設的前提條件：一批主鍵 ID，排好序之后邏輯上相鄰的主鍵 ID，其對應的記錄更有可能在主鍵索引的同一個葉子節點中，從存儲引擎讀取一個主鍵 ID 對應的記錄之后，再讀取下一個主鍵 ID 對應的記錄，該記錄所在的主鍵索引葉子節點有可能已經被加載到內存中了，就可以直接從內存中讀取記錄，從而一定程序上減少隨機 IO，提升讀取數據的效率。

只有當排序緩沖區存放不下所有記錄的 <sort_key, rowid>，需要使用磁盤文件來存儲時，才有可能使用隨機緩沖區來優化文件排序，然而，這還只是入門門檻，要想使用隨機緩沖區，需要滿足的其它條件達 9 條之多，涉及到源碼細節，就不一一展開了，大家只要知道有這么一種優化方案存在就可以了。

使用 <sort_key, additional_fields>、<sort_key, packed_additional_fields> 排序模式時，不需要使用隨機緩沖區來優化文件排序，因為這兩種排序模式下，需要返回給客戶端的所有字段都已經在排序緩沖區或磁盤文件（out_file）中了，不需要通過主鍵 ID 二次訪問存儲引擎讀取其它字段。

6、兩類排序

MySQL order by 的實現過程，可能會進行兩類排序：內部排序、外部排序。

前面多次提到，當排序緩沖區滿，會把緩沖區中的記錄排好序，組成一個數據塊，然后寫入磁盤文件，這里的排序就是內部排序。

符合 where 條件的所有記錄都寫入到磁盤文件之后，可能會存在多個已經內部排好序的數據塊，這些數據塊需要通過多路歸并排序，最終形成全局有序的結果，這里的排序就是外部排序。

6.1 內部排序

內部排序是對排序緩沖區中的記錄進行排序，是內存排序。

為了提升性能，MySQL 做了各種各樣的努力，內部排序的實現又一次體現了這種追求極致性能的努力。內部排序使用了 3 種排序算法：

• 基數排序：如果排序字段內容長度之和小于等于 20 字節，并且要排序的記錄數量大于等于 1 千，小于 10 萬，同時能夠滿足基數排序需要的內存空間，則會使用基數排序。
• 快速排序：如果不滿足使用基數排序的條件，則會考慮使用快速排序，要排序的記錄數量 小于等于 100，就會使用快速排序。
• 歸并排序：歸并排序是兜底的排序算法，如果不滿足使用基數排序和快速排序的條件，就會使用歸并排序。

為什么使用快速排序的條件是排序記錄數量小于等于 100？

源碼注釋是這樣說的，歸并排序比快速排序更快，但是歸并排序申請臨時緩沖區需要額外的時間成本，所以在排序記錄數量很少的時候，歸并排序并沒有多大優勢，歸并排序比快速排序快的臨界點是排序記錄數量在 10 ~ 40 條之間，保守一點，所以把這個閾值定為 100。

6.2 外部排序

外部排序是對磁盤文件中已經局部排好序的記錄進行全局歸并排序，是磁盤文件排序。

MySQL 從存儲引擎讀取符合 where 的條件記錄寫入排序緩沖區，緩沖區滿時，會對緩沖區中的記錄進行內部排序，排好序的數據組成一個數據塊，數據塊包含兩部分：Merge_chunk 和數據記錄。

Merge_chunk 寫入到磁盤文件（chunk_file）中，數據記錄寫入到磁盤文件（temp_file）中。Merge_chunk 中保存有數據記錄在 temp_file 中的起始位置、Merge_chunk 對應的數據塊在 temp_file 中的記錄數量等信息。

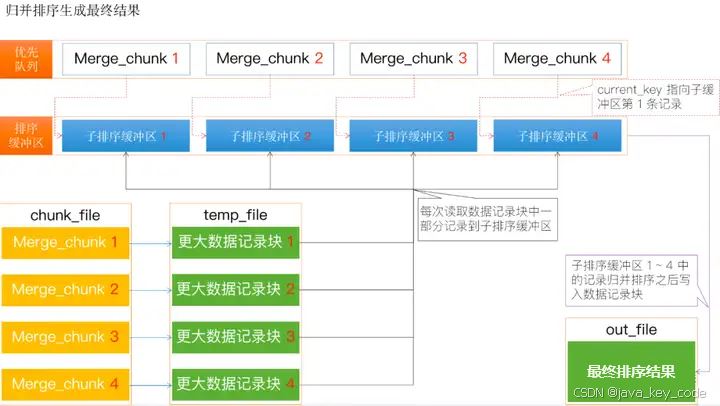

從存儲引擎讀取完符合 where 條件的所有記錄之后，可能會生成多個數據塊寫入到磁盤文件（temp_file）。通過多路歸并排序，把小數據塊合并為更大的數據塊，最終得到全局排好序的記錄，把磁盤文件（temp_file）中多個數據塊合并為一個數據塊的過程，借助了優先隊列和排序緩沖區來實現。

注意：外部排序過程中借助優先隊列和排序緩沖區，和  5.1 優先隊列 中的 優先隊列 + 排序緩沖區不是一回事，不要混淆了。外部排序過程只是使用了優先隊列和排序緩沖區來加快歸并排序的過程。

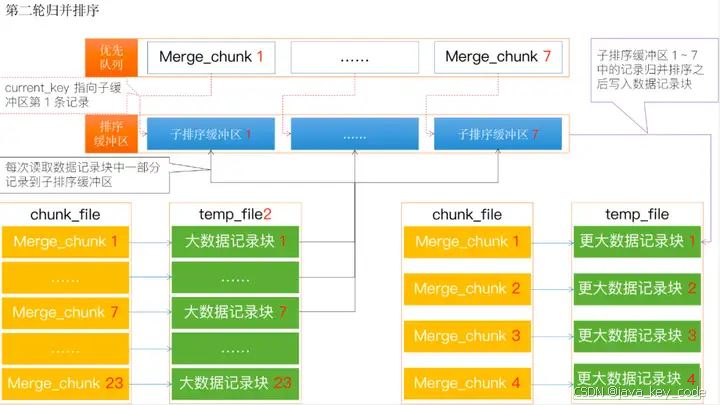

外部排序把小數據塊合并為大數據塊的過程中，會使用 7 路歸并排序，把 7 個小數據塊合并為 1 個大數據塊，數據塊數量多時，會進行多輪歸并排序，直到數據塊的數量小于等于 15，多輪歸并排序之后得到的小于等于 15 個數據塊，經過終極歸并排序得到最終的排序結果。

接下來我們以磁盤文件（temp_file）中包含 160 個數據塊為例來說明外部排序的過程。

第一輪歸并排序示意圖：

左下角 chunk_file 中有 160 個 Merge_chunk，temp_file 有 160 個對應于 Merge_chunk 的數據記錄塊。歸并排序過程中會借助排序緩沖區提升執行效率，因為要進行 7 路歸并排序，排序緩沖區被平均分為 7 份，每份對應于 temp_file 中的一個數據塊，為了描述方便，我們暫且把排序緩沖區的七分之一叫做子排序緩沖區。在歸并排序過程中，會分別從 temp_file 中的 7 個數據記錄塊中讀取一部分記錄到其對應的子排序緩沖區。

讀取 temp_file 中數據記錄塊的數據到子排序緩沖區之后，優先隊列中的每個 Merge_chunk（對應于 chunk_file 中的 Merge_chunk）中有一個屬性 current_key，指向子排序緩沖區中的第一條記錄，圖中優先隊列的每個 Merge_chunk 有個紅色箭頭指向子排序緩沖區，就是表示 current_key 屬性指向子排序緩沖區中的第一條記錄。

current_key 指向的記錄是子排序緩沖區對應的 temp_file 數據記錄塊中排序字段值（sort_key）最大的那條記錄。

歸并排序過程中，會循環把 7 個 Merge_chunk 的 current_key 指向的記錄中排序字段值最大的記錄寫入到 temp_file2 的數據記錄塊中，直到所有數據記錄塊中的記錄都寫入到 temp_file2 文件。

每次都取 current_key 指向的記錄中最大的記錄，有沒有發現這是大頂堆的特點？在源碼實現中，找到優先隊列中 Merge_chunk 的 current_key 屬性指向的記錄中排序字段值最大的記錄，就是用大頂堆的思路實現的。

從圖中右下角的 temp_file2 和 chunk_file 可以看到，經過第一輪歸并排序之后，160 個小數據塊合并成了 23 個更大的數據塊，23 大于 15，所以還需要進行第二輪歸并排序。

第二輪歸并排序示意圖：

第一輪歸并排序，我們已經講述了詳細的合并過程，第二輪歸并排序就不展開講了，由上圖右下角的 temp_file 和 chunk_file 可見，第二輪歸并排序，由小數據塊合并得到的 23 個更大的數據塊，再次進行 7 路歸并排序，最終得到 4 個數據塊。4 小于 15，所以不需要進行得到中間結果的第三輪歸并排序，直接進行得到最終排序結果的多路歸并排序。

不知道大家有沒有發現，第一輪歸并排序示意圖中，是從 temp_file 讀取記錄到子排序緩沖區，然后把歸并排序結果寫入到 temp_file2；第二輪歸并排序示意圖中，是從 temp_file2 讀取記錄到子排序緩沖區，然后把歸并排序結果寫入到 temp_file。這說明在外部歸并排序過程中，會使用兩個中間結果磁盤文件（temp_file、temp_file2），加上 chunk_file、out_file，一共會使用 4 個磁盤文件，大家知道一下就可以了。

終極多路歸并排序：

從上圖可見，經過前面兩輪歸并排序之后，得到 4 個數據塊，排序緩沖區被分為 4 個子緩沖區，4 個子緩沖區中已局部排好序的記錄，經過歸并排序?qū)懭氲酱娣抛罱K排序結果的磁盤文件中（out_file)。

最后一輪歸并排序和前面的 N 歸并排序有些不同。

前面 N 輪歸并排序，寫入到磁盤文件的是中間結果，磁盤文件（temp_file、temp_file2）中存放的還是局部排好序的記錄，并且記錄中還包含排序字段（sort_key），因為后面的歸并排序還需要用到排序字段（sort_keky）。

最后一輪歸并排序，寫入到磁盤文件的是最終結果，磁盤文件（out_file）中存放的是全局排好序的記錄，此時記錄中只包含存儲引擎返回給 server 層的字段，已經不包含排序字段了。

7. 倒序排序

MySQL 文件排序的內部實現中，正序和倒序排序都是以正序的方式進行的，排序字段值大的在前面，排序字段值小的在后面，這樣邏輯統一，實現方便。

倒序排序時，把排序字段值寫入排序緩沖區之前，會對所有排序字段值進行逐字節取反操作，取反之后，原來字段值大的變成小的，字段值小的變成大的，排序字段值取反之后再進行正序排序，最終得到的記錄就是倒序排序的了。

舉例說明

select num from t order by num desc

以 <sort_key, additional_fields> 排序模式為例，假設表中有 5 條記錄，num 字段值分別為：95, 90, 49, 97, 6，num 字段值會寫入到排序緩沖區兩次，一次是作為 sort_key，一次是作為 additional_fields，5 條記錄全部寫入緩沖區之后，緩沖區的內容示意如下：

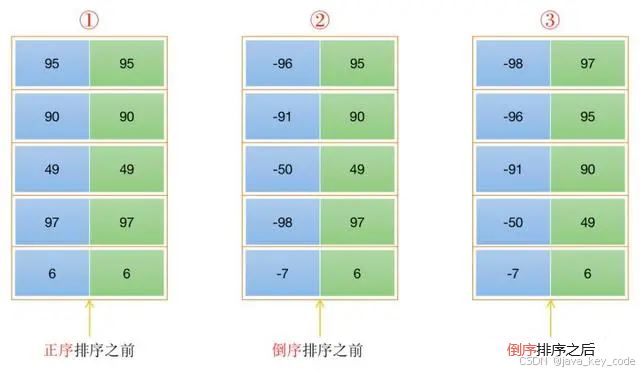

圖中藍色塊表示 sort_key，綠色塊表示 additional_fields，為了有個對比，1 號圖示 和 2 號圖示分別表示正序和倒序排序之前，排序緩沖區中的記錄示意圖。3 號圖示表示倒序排序之后，排序緩沖區中的記錄示意圖。

從 3 號圖示可見，倒序排序時，對排序字段值取反之后按照正序排序，最終實現了記錄的倒序排序。

上面示例中，對于 num 字段會寫入排序緩沖區兩次，可能有的小伙伴會有疑問，這里解釋一下：實際上，排序字段作為 sort_key 寫入到排序緩沖區之前，都會進行編碼，編碼之后的排序字段值就和原字段值不一樣了，只用于排序，不作為最終結果返回給客戶端，在排好序之后，sort_key 會被丟棄。

8. 窺探更多排序細節

通過 explain，我們只能看到 SQL 語句執行時，是否使用了文件排序，看不到排序過程中是只使用了排序緩沖區，還是也使用了磁盤文件，更不知道排序緩沖區被寫滿了多少次；也看不到是不是使用了優先隊列，如果沒有使用，是什么原因。

好在 MySQL 給我們提供了一個工具（optimizer trace）可以進一步了解這些細節，執行以下 SQL 可開啟 optimizer trace：

--開啟optimizertrace
setoptimizer_trace="enabled=on";


--設置 optimizer_trace 輸出結果最多可占用的內存空間，單位是：字節
--如果發現optimizer_trace的json結果不全，可以把這個值改成更大的數字
setoptimizer_trace_max_mem_size=1048576;

optimizer trace 的輸出結果 json 中有兩個和文件排序相關的屬性：filesort_summary、filesort_priority_queue_optimization，下面我把寫本文過程中使用的測試 SQL 的 optimizer trace 作為例子來說明：

filesort_summary
{
"rows":10227,
"examined_rows":10227,
"number_of_tmp_files":41,
"sort_buffer_size":262112,
"sort_mode":"<sort_key,rowid>"
}

number_of_tmp_files：

• 等于 0 表示只使用了排序緩沖區。
• 大于 0 表示還使用了磁盤文件，number_of_tmp_files 的值等于幾，就表示排序緩沖區被寫滿了幾次，也意味著寫入到磁盤文件的數據塊有幾個。

大家不要被 number_of_tmp_files 屬性名誤導，雖然屬性名中有 tmp_files，但這并不是表示排序過程中使用了多個臨時文件。實際上不管有多少個數據塊，都是寫入到一個磁盤文件（temp_file）中。

相信經過本文前面的講述，大家對于 sort_mode 都已經比較熟悉了，一共有三種排序模式：<sort_key, rowid>、<sort_key, additional_fields>、<sort_key, packed_additional_fields>。

filesort_priority_queue_optimization
{
"usable":false,
"cause":"notapplicable(noLIMIT)"
}

通過 usable = false 可知，我的測試 SQL 沒有使用優先隊列，原因是沒有指定 limit。

有一點需要特別注意，獲取 optimizer trace 結果的語句必須和 SQL 語句同時執行，不能分開一條一條的執行，否則查出來的 optimizer trace 結果是空白。

舉例說明：

select * from t2 where i1>=99991840 order by str1;--SQL1

select * from information_schema.OPTIMIZER_TRACE;--SQL2

對于上面例子，如果先執行 SQL 1 再執行 SQL 2，會發現 optimizer trace 結果是空的，必須同時執行 SQL 1 和 SQL 2，才能得到 SQL 1 的 optimizer trace 結果。

9. 總結

本文我們以文件排序的整體概覽開始，拋開實現細節，從全局角度了解了文件排序的整體邏輯。接著介紹了系統變量 sort_buffer_size 用于控制排序緩沖區大小，max_sort_length 用于控制單個排序字段內容長度。

排序模式小節，介紹了三種排序模式：

• <sort_key, additional_fields> 把排序字段（sort_key）和存儲引擎返回給 server 層的字段都寫入排序緩沖區或磁盤文件，每個字段都以其最大長度占用存儲空間，存在在空間浪費。
• <sort_key, packed_additional_fields> 是 <sort_key, additional_fields> 的改進版，解決了空間浪費的問題。char、varchar 字段只占用實際內容需要的空間，內容為 NULL 的字段除了在 NULL 標記區域占用 1 bit 之外，不會再占用其它空間。
• 前面兩種排序模式，以空間換時間，雖然不需要兩次訪問存儲引擎，讓文件排序邏輯整體上更簡單，但是記錄數量多起來之后，需要磁盤文件存儲排序結果，而磁盤 IO 會導致排序效率低下。<sort_key, rowid> 需要兩次訪問存儲引擎，但只寫入排序字段（sort_key）和主鍵 ID 到排序緩沖區，一定程度上避免了使用磁盤文件存放排序結果，某些情況下可能會比前兩種排序模式更優。

提升排序效率小節，介紹了源碼中采用的兩個優化方案：

• SQL 語句中包含 limit 的情況下，通過成本評估有可能會使用優先隊列來避免磁盤文件排序，提升排序效率。
• 使用 <sort_key, rowid> 排序模式，并且由于記錄數量太多需要使用磁盤文件時，通過把主鍵 ID 緩存在隨機讀緩沖區（read rnd bufer），緩沖區滿后對主鍵 ID 排序，再通過主鍵 ID 去存儲引擎讀取客戶端需要的字段，盡可能把隨機 IO 變?yōu)轫樞?IO，提升排序效率。

兩類排序小節，介紹了三種內部排序算法，其使用優先級為：基數排序、快速排序、歸并排序。

外部排序，可能會進行 0 ~ N 輪歸并排序生成中間結果，最后進行一輪歸并排序得到最終結果。

生成中間結果的歸并排序，排序字段（sort_key）也會寫入到磁盤文件，后續生成中間結果和最終結果的歸并排序都會用到。生成最終結果的歸并排序，磁盤文件只寫入存儲引擎返回給 server 層的字段，不會包含排序字段（sort_key）。

倒序排序小節，介紹了倒序排序的實現：先對排序字段（sort_key）逐字節取反，然后對排序字段進行正序排序，最終得到倒序排序的記錄。

以上為個人經驗，希望能給大家一個參考，也希望大家多多支持腳本之家。

最新評論
