1、背景

mysql中數據存儲是存儲引擎干的事，InnoDB存儲引擎以頁為單位存儲數據，每個頁的大小為16KB，平時我們操作數據庫都是以行為單位進行增刪改查，行數據是存儲在頁上的，行的格式有4種：Compat、Redundant、Dynamic、Compressed，今天我們來講一下Compat行格式。

2、數據示例

我們建表語句中使用的varchar、text、blob等類型不確定長度的就使用了Compact行格式，為了方便理解我們手動創建一個表并且插入兩條記錄，后面都結合這兩條記錄來進行Compat行格式講解，表和記錄如下：

• 創建表

CREATE TABLE test_compact
(
    id INT AUTO_INCREMENT PRIMARY KEY,
    str1 VARCHAR(255) NOT NULL DEFAULT '',
    str2 VARCHAR(255),
    str3 CHAR(5)
) ENGINE = InnoDB DEFAULT CHARSET = utf8mb4 ROW_FORMAT=COMPACT;

• 插入數據

INSERT INTO test_compact (str1, str2, str3)
VALUES ('AA', 'BB', 'CCC'),
       ('AAA', NULL, NULL);

• 查看數據

mysql [xxx]> select * from test_compact;
+----+------+------+------+
| id | str1 | str2 | str3 |
+----+------+------+------+
|  1 | AA   | BB   | CCC  |
|  2 | AAA  | NULL | NULL |
+----+------+------+------+
2 rows in set (0.001 sec)

• 查看表的行格式

mysql [xxx]> show table  status like 'test_compact' \G;
*************************** 1. row ***************************
            Name: test_compact
          Engine: InnoDB
         Version: 10
      Row_format: Compact //目前表使用的行格式
            Rows: 2
  Avg_row_length: 8192
     Data_length: 16384
 Max_data_length: 0
    Index_length: 0
       Data_free: 0
  Auto_increment: 3
     Create_time: 2024-12-13 17:20:47
     Update_time: 2024-12-13 17:21:02
      Check_time: NULL
       Collation: utf8mb4_general_ci
        Checksum: NULL
  Create_options: row_format=COMPACT  //創建表時指定的格式
         Comment:
Max_index_length: 0
       Temporary: N
1 row in set (0.001 sec)

3、Compact解釋

【1】組成

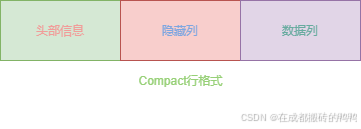

Compact行格式組成圖如下：

Compact行由頭部信息+隱藏行+數據列三部分組成。

• 頭部信息：由三部分組成，可變長度列的實際長度信息、列是否為NULL信息、描述記錄信息。
• 隱藏列：有三列，DB_ROW_ID、DB_TRX_ID、DB_ROLL_PTR，后面詳細講解。
• 數據列：每一列的值。

【2】頭部信息

頭部信息可以如圖表示：

接下來就結合上面創建的test_compact表和插入的記錄進行理解。

可變長度列指的就是表中的str1和str2字段，因為str1和str2長度不固定，所以需要額外花費空間來記錄str1和str2的長度，str1和str2的值只有不為NULL的時候才需要記錄長度，并且str1和str2長度的順序是根據列順序的逆序來存放。

存放str1和str2長度大小為1個或者2個字節，判斷方法是：可變字段存儲的最大字節>255字節并且真實存儲的字節數>127字節就使用2個字節存儲長度，否則使用1個字節存儲長度。

可變字段存儲的最大字節=varchar(n)里的n * 字符集的最大字節數。n代表的是字符數，而我們用的utf8mb4字符集1個字符用1~4個字節表示，可以用如下命令看：

mysql [xxx]> show charset like 'utf8mb4';
+---------+---------------+--------------------+--------+
| Charset | Description   | Default collation  | Maxlen |
+---------+---------------+--------------------+--------+
| utf8mb4 | UTF-8 Unicode | utf8mb4_general_ci |      4 |
+---------+---------------+--------------------+--------+
1 row in set (0.001 sec)

可以看到utf8mb4可以表示的一個字符最大字節為4，所以str1和str2列可以存儲的最大字節數為255 * 4 = 4080，ASCII字符只占用1個字節，第一條記錄中的str1和str2實際長度都為2個字節。

同樣的str3的類型為CHAR(5)，根據字符集決定存它儲字節的范圍為5~20，所以str3的長度信息也需要進行存儲。

第一條記錄str3內容’CCC’長度看起來雖然為3，實際上長度為5，這是為了防止更新str3為大于3小于5的數據時，以前的空間就成為了空間碎片需要釋放。

可以用下圖表示上面2條記錄長度的存儲信息：

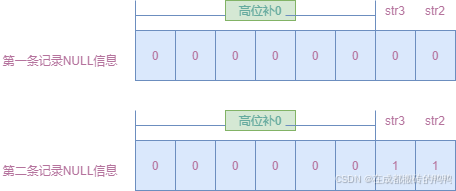

可以為NULL列表指的就是沒有NOT NULL修飾的str2和str3列，用二進制的0和1來表示列是否為NULL值，0代表非NULL，1代表NULL，根據列的順序逆序排列NULL信息，必須用二進制的整數倍來存儲NULL信息，不足1字節高位補0，上面2條記錄的NULL信息如下：

行記錄描述信息是由5個字節也就是40個二進制位組成，不同位代表不同的含義，不做過多解釋。

【3】隱藏列

InnoDB存儲引擎會為每一行數據額外分配三個列：DB_ROW_ID、DB_TRX_ID、DB_ROLL_PTR，通過表格來理解一下：

DB_ROW_ID只有主鍵和unique健都不存在時，InnoDB存儲引擎會創建一個大小為6字節作為隱藏主鍵id使用。

【4】數據列

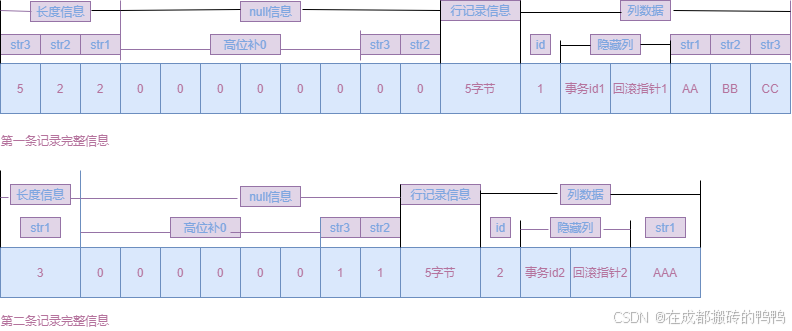

數據列只需要注意值為NULL的列不需要再去花空間去存儲，因為頭部信息的NULL列表已經存儲了是否為NULL，所以上面2條記錄完整表示如下：

4、總結

本篇文章講了Compact行格式組成，其它幾種格式都差不多，Redundant會記錄所有列的長度信息，通過相鄰列的偏移量來計算列的長度；Dynamic、Compressed格式在行溢出(列數據過于大頁面存不下)時列數據只存儲其它頁的地址，數據全存儲在其它頁通過鏈表連接；Compact和Redundant會在當前頁存儲一部分數據信息和在其它頁的剩余數據地址。
