MySQL之undo日志頁結構詳解

 更新時間：2025年06月26日 08:51:40   作者：在成都搬磚的鴨鴨
這篇文章主要介紹了MySQL之undo日志頁結構,具有很好的參考價值,希望對大家有所幫助,如有錯誤或未考慮完全的地方,望不吝賜教

1、背景

之前講過undo日志類型，本篇文章再來具體講解一下undo日志頁結構。

2、undo日志頁結構

【1】FIL_PAGE_UNDO_LOG頁

InnoDB中最基本的存儲單位是頁，undo日志也是存儲在頁上的，頁的類型為FIL_PAGE_UNDO_LOG，其頁面結構如下：

在這里插入圖片描述

其中Undo Page Header是undo日志所特有的，其結構如下：

在這里插入圖片描述

字段含義為：

字段字節大小含義
TRX_UNDO_PAGE_TYPE2本頁存儲undo日志類型，分為兩大類：TRX_UNDO_INSET和TRX_UNDO_UPDATE，一個頁面只能存儲一種類型
TRX_UNDO_PAGE_START2本頁中第一條undo日志地址
TRX_UNDO_PAGE_FREE2本頁可以寫入undo日志的空閑地址
TRX_UNDO_PAGE_NODE12鏈表節點

【2】undo頁面組成的鏈表

通過Undo Page Header的TRX_UNDO_PAGE_NODE屬性能讓undo頁組成一個鏈表，鏈表中的第一個頁被稱為first undo page，第二個頁被稱為normal undo page，上面講過有兩大類undo日志類型，一個頁只能存儲相同的頁類型，所以一個事務的所有插入操作可以組成一個insert undo鏈表，所有刪除和更新操作可以組成一個update undo鏈表，臨時表也需要記錄undo日志，所以一個事務可能產生四個undo頁組成的鏈表，這些鏈表是用到的時候再分配。

【3】Undo Log Segment

每個undo日志頁組成的鏈表都對應一個段，叫Undo Log Segment，這個段存儲在鏈表的第一個頁也就是first undo page頁中，其結構如下：

在這里插入圖片描述

其中Undo Log Segment header用來存儲段結構信息，其結構如下：

在這里插入圖片描述

字段含義如下：

字段字節大小含義
TRX_UNDO_STATE2鏈表對應的段狀態：
TRX_UNDO_ACTIVE：活躍狀態，一個活躍的事務正在往這個段里面寫入undo日志
TRX_UNDO_CACHED：被緩存的狀態，該undo頁面對應的來吧等待被其它實物重用
TRx_UNOD_To_FREE：對insert undo鏈表來說，在它對應的事務提交之后，該鏈表不能被重用就處于這種狀態
TRX_UNDO_TO_PURGE：對update undo鏈表來說，在它對應的事務提交之后，該鏈表不能被重用就處于這種狀態
TRX_UNDO_PREPARED：包含處于PREPARE階段的事務產生的undo日志
TRX_UNDO_LAST_LOG2本undo頁面鏈表中最后一個Undo Log header的位置
TRX_UNDO_FSEG_HEADER10本undo頁鏈表對應的段信息
TRX_UNDO_PAGE_LIST16undo頁鏈表基節點，這個基節點就存在于first undo page頁中

【4】Undo Log Header

同一個事務向同一個undo頁面鏈表中寫入的undo日志算一個組，組信息存儲在鏈表第一個頁的Undo Log Header屬性中，first undo page頁可以這樣表示：

在這里插入圖片描述

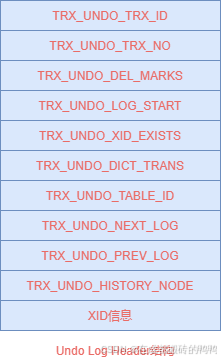

Undo Log Header結構如下：

在這里插入圖片描述

字段含義如下：

字段字節大小含義
TRX_UNDO_TRX_ID8生成本組undo日志的事務id
TRX_UNDO_TRX_NO8事務提交后生成的序號，用來標記事務的提交順序
TRX_UNDO_DEL_MARKS2標記本組undo日志是否包含由于Delete mark操作產生的undo日志
TRX_UNDO_LOG_START2本組undo日志第一條undo日志在頁面中的地址
TRX_UNDO_XID_EXISTS1本組undo日志是否包含XID信息
TRX_UNDO_DICT_TRANS1標記本組undo日志是不是由DDL語句產生
TRX_UNDO_TABLE_ID8DDL語句操作的表table_id
TRX_UNDO_NEXT_LOG2下一組undo日志在頁面中開始的偏移量
TRX_UNDO_PREV_LOG2上一組undo日志在頁面中開始的偏移量
TRX_UNDO_HISTORY_NODE12History鏈表的節點

【5】重用undo頁面

為了節省空間就有了重用undo頁面，重用undo頁面需要滿足以下條件：

  • 1、undo頁面鏈表只包含一個undo頁面
  • 2、該undo頁面鏈表使用空間超過該頁面空間的3/4
  • 3、insert undo鏈表是覆蓋寫入
  • 4、update undo鏈表是追加寫入

3、總結

通過undo日志能保證事務回滾，也就是原子性，上面講過insert操作對應的undo日志可以直接刪除，update和delete操作的不能，就是為了MVCC，多版本并發控制，后面再來講解MVCC。

以上為個人經驗，希望能給大家一個參考，也希望大家多多支持腳本之家。
