在MySQL架構和存儲引擎專題中介紹了使用不同存儲引擎創建表時生成的表空間數據文件，在本章節主要介紹使用InnoDB存儲引擎創建表時生成的表空間數據文件

???‍??一、什么是表空間結構

創建表時生成的數據文件在哪里?

表空間文件是用來存儲表中數據的文件，表空間文件的大小由存儲的數據多少?zèng)Q定，不同的表空間文件存儲數據的種類也有所不同

在MySQL中表空間分為五類，包括: 系統表空間、獨立表空間、通用表空間、臨時表空間 和 撤銷表空間，這些在上面的InnoDB架構圖中都有體現。

1.1 表空間與表空間文件的關系是什么?

表空間可以理解為MySOL為了管理數據而設計的一種數據結構，主要描述的對結構的定義，表空間文件是對定義的具體實現，以文件的形式存在于磁盤上

系統表空間、獨立表空間、通用表空間、臨時表空間和撤銷表空間的作用?
后面我們會詳細介紹每種類型的表空間的作用。

???‍??二、用戶數據在表空間中是怎么存儲的?

• 首先明確一點，用戶的數據以數據行的方式存儲在對應的表空間文件中，那么表空間中很多個數據行就需要進行管理，以便后續進行高效的查詢;

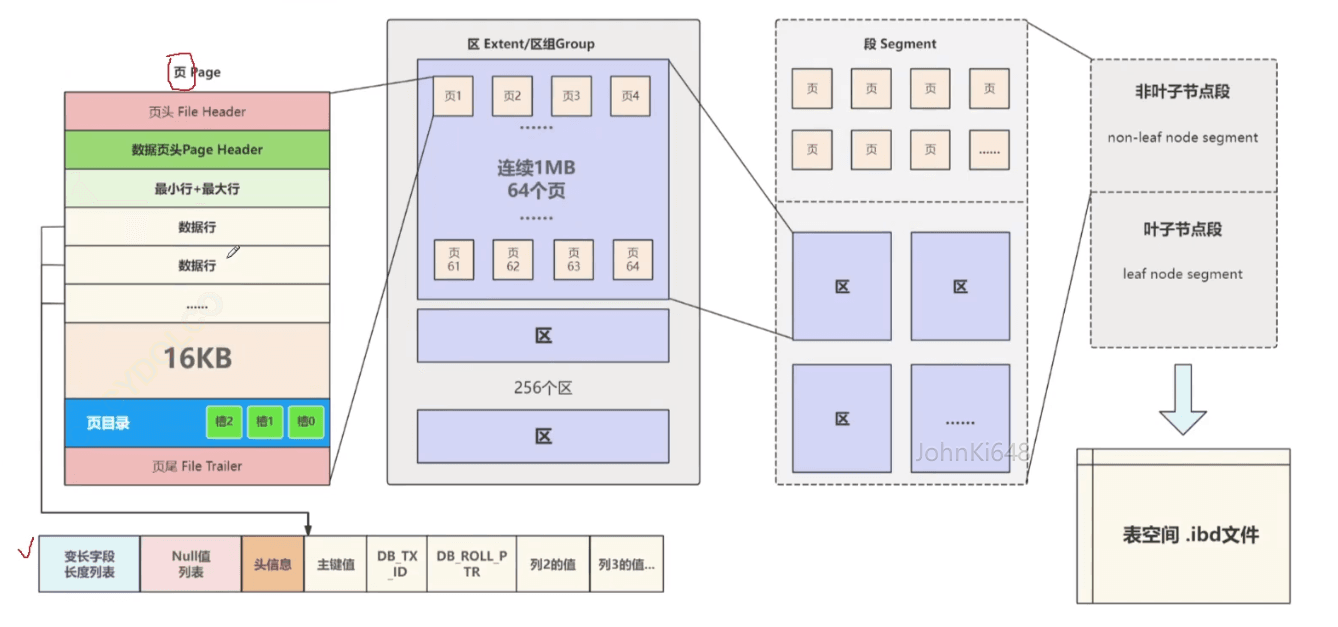

• 為了方便管理，表空間由段(segment)、區組、區(extent)、頁、數據行組成其中頁是 InnoDB 磁盤管理的最小單位;

???‍??三、為什么要使用頁這個數據管理單元?

• 首先要明確一點，MySQL中的頁是應用層的一個概念，是MySQL根據自身的應用場景，定義的一種數據結構。
• 通常操作系統中的文件系統在管理磁盤文件時以4KB大小為一個管理單元，稱為"數據塊"，但是在數據庫的應用場景里，查詢時數據量都比較大，如果也使用4KB做數據存儲的最小的單元，就顯的有點小了，同時會造成頻繁的磁盤1/0，導致降低效率;
• 所以MySQL根據自身情況定義了大小為16KB的頁，做為磁盤管理的最小單位;
• 每次內存與磁盤的交互至少讀取一頁，所以在磁盤中每個頁內部的地址都是連續的，之所以這樣做，是因?yàn)樵谑褂脭?shù)據的過程中，根據局部性原理，將來要使用的數據大概率與當前訪問的數據在空間上是臨近的，所以一次從磁盤中讀取一頁的數據放入內存中，當下次查詢的數據還在這個頁中時就可以從內存中直接讀取，從而減少磁盤I/0，提高性能

MySQL根據自身的應用場景使用頁做為數據管理單元，最主要的目的就是減少磁盤I0，提高性能。

3.1 什么是局部性原理?

局部性原理是指程序在執行時呈現出局部性規律，在一段時間內，整個程序的執行僅限于程序中的某一部分。相應地，執行所訪問的存儲空間也局限于某個內存區域，局部性通常有兩種形式:時間局部性和空間局部性。

• 時間局部性(TemporalLocality): 如果一個信息項正在被訪問，那么在近期它很可能還會被再次訪問。
• 空間局部性(SpatialLocality): 將來要用到的信息大概率與正在使用的信息在空間地址上是臨近的。

???‍??四、數據頁有哪些基本特性是必須要掌握的? - 頁

• 頁的 16KB 的大小是MySQL的一個默認設置，可以適用于大多數場景，當然也可以根據自己的實際業務場景進行修改頁的大小，通過系統變量 innodb_page_size 進行調整與查看，在調整頁大小的時候需要保證設置的值是操作系統"數據塊"4KB的整數倍，從而保證通過操作系統和磁盤交互時"數據塊"的完整性，不被分割或浪費，所以規定了 innodb_page_size 可以設置的值，分別是 4096、8192、16384、32768、65536，對應4KB、8KB、16KB、32KB、64KB:
• 每一個頁中即使沒有數據也會使用 16KB 的存儲空間，同時與索引的B+樹中的節點對應，后續在索引專題中詳細講解B+樹的內容，查看頁的大小，可以通過系統變量 innodb_page_size 查看

mysql> SHOW VARIABLES LIKE 'innodb_page_size';
+------------------+-------+
| Variable_name | Value |
+------------------+-------+
| innodb_page_size | 16384 | # 16KB
+------------------+-------+
1 row in set, 1 warning (0.04 sec)

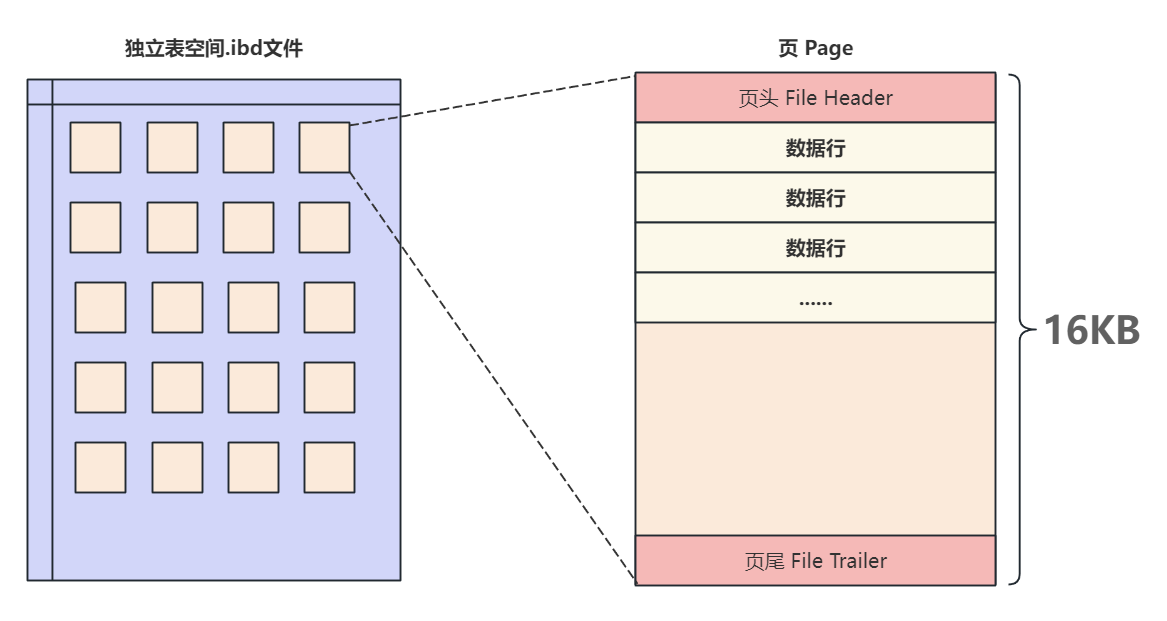

在不同的使用場景中，頁的結構也有所不同，在MVSOL中有多種不同類型的頁，但不論哪種類型的頁都會包含頁頭(File Header)和頁尾(File Trailer)，在這頁頭和頁尾之間的頁主體信息根據不同的類型有不同的結構，最常用的就是用來存儲數據和索引的"索引頁"，也叫做"數據頁"，頁的主體信息使用數據"行"進行填充，行的結構我們在下面的章節中進行詳細介紹，頁的基本結構如下圖所示:

???‍??五、查詢的數據超過一頁的大小，怎么提高查詢效率? - 區

要解答這個問題，我們先要弄明白前置的幾個小問題，首先通過前面的內容，我們了解到磁盤中每個頁內部的地址都是連續的，那么我們可以繼續提問:

1. 不同的頁在磁盤中是不是連續的?
2. 如果頁不連續對訪問效率是否有影響?
3. InnoDB如何保證頁在磁盤中的連續性?

解決以上三個小問題之后當前的問題自然也就解決了，我們接著往下看。

5.1 不同的頁在磁盤中是不是連續的呢?

• 答案是不一定，在不做任何控制的情況下，不同頁在磁盤中申請的地址大概率是不連續的。
• 我們可以很快的分析出來連續的地址對查詢效率的影響，如果頁在磁盤中可以被連續讀取，那么查詢效率就高，否則果詢效率就低。

5.2 為什么不連續的地址會降低查詢的效率?

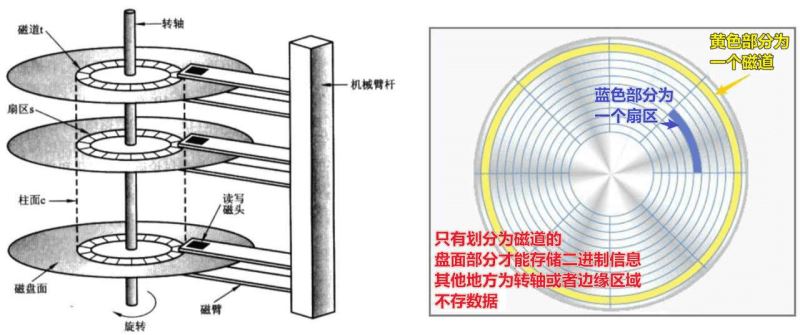

• 當存儲介質是機械硬盤時，訪問不連續的地址會帶來磁盤尋址的開銷，也就是磁頭在不同盤面、磁道和扇區的機械轉動，這個過程稱為 磁盤隨機訪問，非常影響效率，磁盤結構如下圖所示:

扇區是磁盤中存儲數據的最小單位，固定為 512B

經過以上的分析，當查詢的數據大于一頁時不加任何控制會產生磁盤隨機訪問 ，這個是影響查詢效率的主要因素，那么現在怎么提高查詢效率的問題就變成了，頁在磁盤中是否連續的問題，我們換個問法。

5.3 InnoDB如何保證頁在磁盤中的連續性?

• 為了解決磁盤隨機訪問非常低效的問題，需要盡可能在磁道上讀取連續的數據，減少磁頭的移動，從而提升效率，MySQL使用 Extent(區) 這個結構來管理頁，規定每個區固定大小為 1MB ，可以存放 64 個頁，這時如果跨頁讀數據時，大概率都在附近的地址，可以大幅減少碰頭移動;

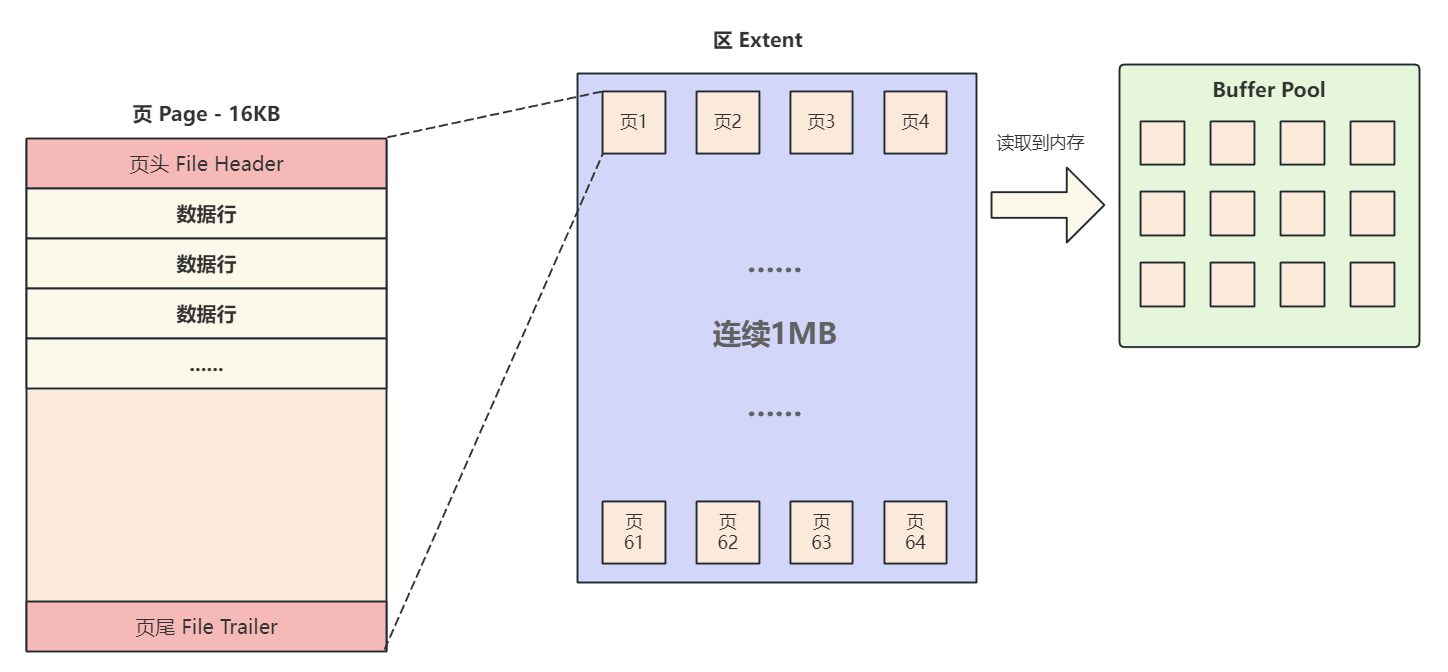

提示: 我們學習的主要是解決問題的思路，大家要搞懂為什么要有區以及區解決了什么問題，至于區的固定大小不用刻意去記，現階段是1MB，以后的版本會不會改變也說不好。同時，如果頻繁的讀取某個區中的頁，可以把整個區都讀取出來放入內存中，減少后續查詢對磁盤的訪問次數，進一步提升效率，如圖所示

通過對問題的分析，我們了解到 InnoDB 中用來組織頁的數據結構–區，并且每個區固定大小為1MB ，可以包含64個連續的頁，查詢的數據超過一頁大小時，可能會有以下幾種情況:

• 頁在區內是相鄰的: 磁盤順序I/0，可以大幅提升效率
• 頁在區內但不是相鄰的: 可以大幅減少碰頭移動，可以提升效率
• 頁在不同的區: 還是要發生隨機I/0，不能提升效率

那么又有一個問題來了，新創建表時沒有數據，或者說有的表只有很少的數據，1MB的空間用不完，那不是就存在空間浪費的問題嗎?

• 是的，的確是這樣，InnoDB在設計時也考慮到了這個問題，我們繼續提出問題，然后再來解決。

5.4 當表中的數據很少時如何避免空間浪費?

通過 零散頁 和 碎片區 避免空間浪費的問題

• 當創建表時，并不知道當前表的數據量級
• 為了節省空間，最初只創建7個初始頁(在MySQL5.7中創建6個初始頁)，而不是一個完整的區，可以通過以下SOL查看:

mysql> select * FROM information_schema.INNODB_TABLESPACES WHERE name = 'test_db/student'\G
*************************** 1. row ***************************
          SPACE: 9
           NAME: test_db/student
           FLAG: 16417
     ROW_FORMAT: Dynamic
      PAGE_SIZE: 16384					# 頁大小
  ZIP_PAGE_SIZE: 0
     SPACE_TYPE: Single
  FS_BLOCK_SIZE: 4096
      FILE_SIZE: 114688					# 數據文件初始大小
 ALLOCATED_SIZE: 114688
AUTOEXTEND_SIZE: 0
 SERVER_VERSION: 8.0.42
  SPACE_VERSION: 1
     ENCRYPTION: N
          STATE: normal
1 row in set (0.00 sec)
# 根據數據文件大小和每頁大小計算出頁數
# 114688 / 16348 = 7 個數據頁

這些零散頁會放在表空間中一個叫碎片區的區域，隨著數據量的增加，會申請新的頁來存儲數據，當碎片區達到 32個頁 的時候，后續每次都會申請 一個完整的區 來存儲更多的數據

???‍??六、如果訪問的數據跨區了怎么辦? - 區組

MySQL使用 Extent(區) 這個結構來管理頁，規定每個區固定大小為 1MB ，可以存放 64 個頁

不同的區在磁盤上大概率是不連續的，那么這個問題其實是InnoDB如何高效的的管理區?

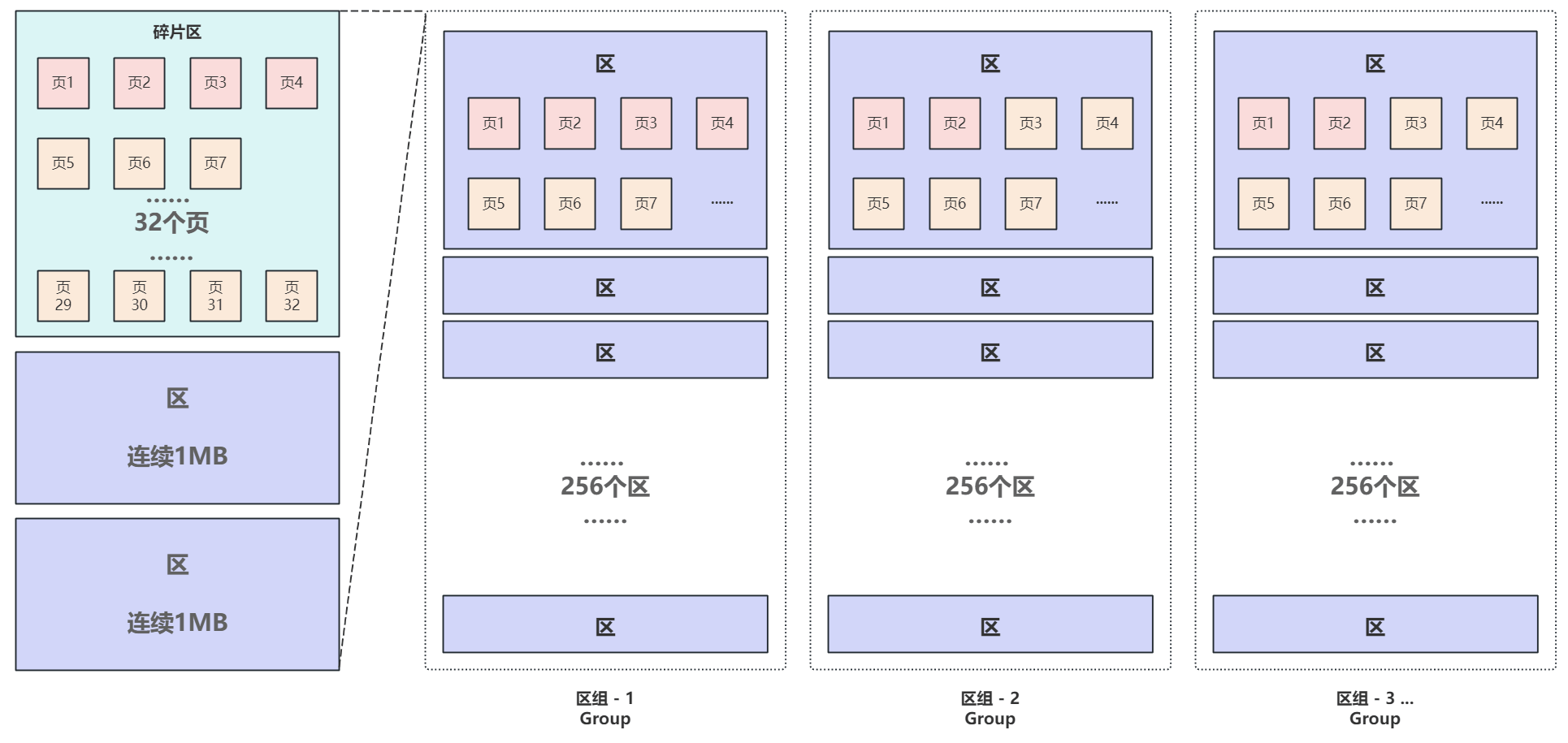

• 當表中的數據越來越多，為了有效的管理區，定義了 區組 的結構，每個區組固定管理 256個區 即 256MB，通過區組可以在物理結構層面非常高效的管理和定位到每個區

第一個區組中的首個區的前四頁比特殊，也就是初始頁中的前4頁，分別是

• File Space Header: 表空間和區組中條目信息。
• Insert Buffer Bitmap: Change Buffer相關信息。
• File Segmentinode: 段信息。
• B-tree Node: 索引根信息。
• 其他為空閑頁用來存儲真實的數據

其他區組中首個區的結構都一樣，前兩個頁分別是:

• Extent Descriptor(XDES): 區組條目信息
• Insert Buffer Bitmap: Change Buffer相關信息

使用 區組 結構有效的管理區，每個區組固定管理256個區即256MB，區組條目信息 中會記錄每個區的偏移并用雙向鏈表連接。

???‍??七、以上這些數據結構還有優化的空間嗎? - 段

當然是有的，InnoDB使用"段"這個邏輯結構區分不同功能的區和在碎片區中的頁，并按功能分為"葉子節點段"和"非葉子節點段"，做為B+樹索引中的葉子、非葉子節點，從而進一步提升查詢效怒。

以上講到的區、區組還有頁這種都是物理結構

在物理結構的基礎上，定義了一個邏輯上的概念，也就是"段";

"段"并不對應表空間中的連續的物理區域，可以看做是"區"和"頁"的一個附加標注信息，段的主要作用是區分不同功能的區和在碎片區中的頁，主要分為"葉子節點段"和"非葉子節點段"等，這兩個段和我們常說的B+樹索引中的葉子、非葉子節點對應，

可以簡單的理解為

• “非葉子節點段” 存儲和管理索引樹
• “葉子節點段” 存儲和管理實際數據

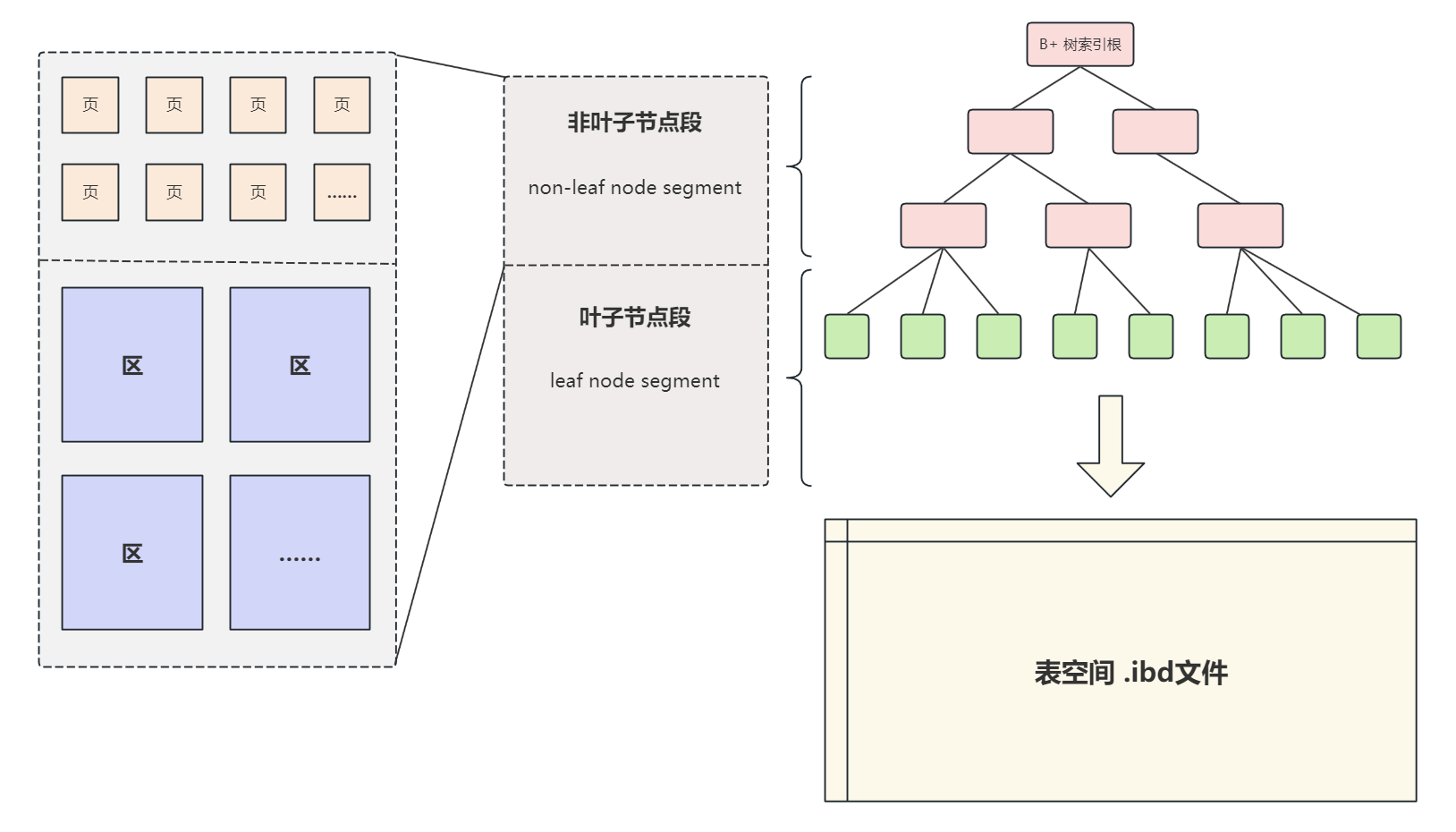

從邏輯上講，最終由"葉子節點段"和"非葉子節點段"等段構成了表空間 .ibd 文件，如下圖所示:

???‍??八、延伸問題

8.1 上面講的所有操作是在哪里進行的?

• 所有的數據庫操作都是在內存中進行的，最終會把修改結果刷回磁盤中對應的頁中。

8.2 查詢數據時 MySQL 會一次把表空間中的數據全部加載到內存嗎?

• 當然不是，使用 InnoDB 存儲引擎創建表，在查詢數據時會根據表空間內部定義的數據結構(一般為索引)，定位到目標數據行所在的頁，只把符合查詢要求的頁加載到內存。

8.3 每查詢一條數據都要進行一次磁盤I/0嗎?

• 不一定，每次查詢都會把磁盤中數據行對應的數據頁加載到內存中，如果當前查詢的數據行已經在內存中，則直接從內存中返回結果，從而提高查詢效率。

??總結

本篇博文對 【MySQL】表空間結構 - 從何為表空間到段頁詳解 做了一個較為詳細的介紹，不知道對你有沒有幫助呢
