物理內存與虛擬內存物理內存

• 物理內存（Physical Memory）
  定義：物理內存是計算機硬件中的實際RAM（如DDR5內存條），直接通過總線與CPU連接，用于臨時存儲運行中的程序和數據。
• 虛擬內存（Virtual Memory）

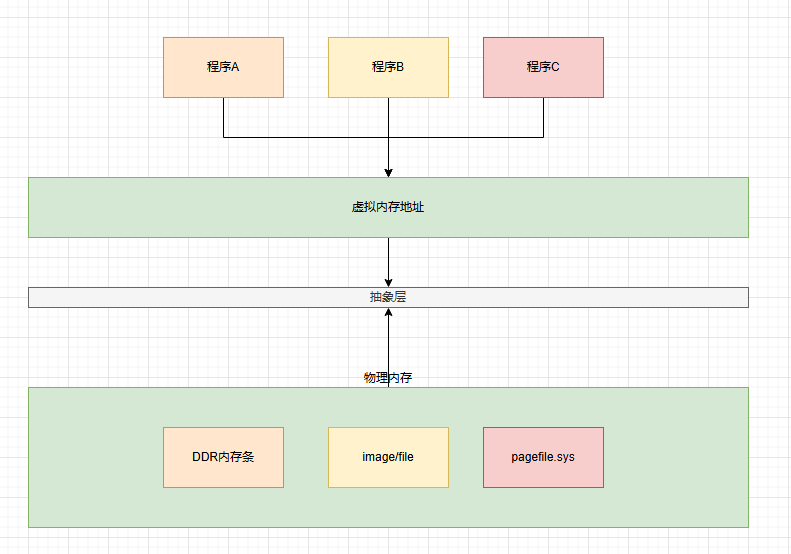

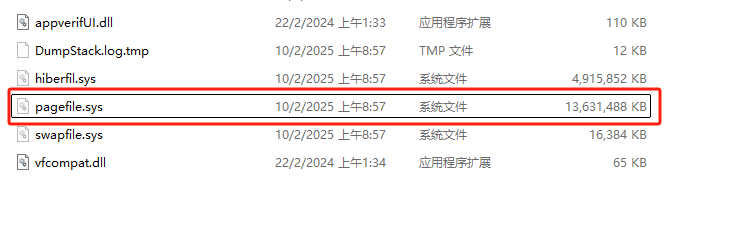

  定義：由操作系統管理的抽象內存層，通過結合物理內存和磁盤空間（如頁面文件或交換分區），為程序提供連續且獨立的內存空間。

用戶只需要與虛擬內存地址打交道，而無需關心數據到底分配在哪里

眼見為實

物理頁4K對齊

在Windows系統下，以4K為最小粒度，這個單位叫做物理頁,并以4K的整數倍分配內存。比如申請1k分配4k,申請5k分配8k

眼見為實

void page4k() {
	for (int i = 0; i < 200; i++) {
		//1k 的占用
		LPVOID ptr = VirtualAlloc(NULL, 1024 * 1, MEM_RESERVE | MEM_COMMIT, PAGE_READWRITE);
		printf("i=%d, 1k, address:%#0.8x \n", i + 1, ptr);
	}
	for (int i = 200; i < 400; i++) {
		//5k 的占用
		LPVOID ptr = VirtualAlloc(NULL, 1024 * 5, MEM_RESERVE | MEM_COMMIT, PAGE_READWRITE);
		printf("i=%d, 5k, address:%#0.8x \n", i + 1, ptr);
	}
	getchar();
}

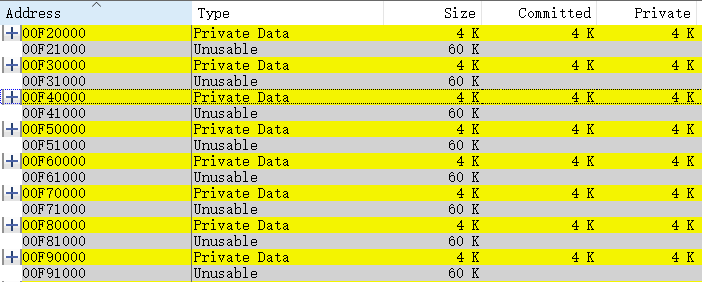

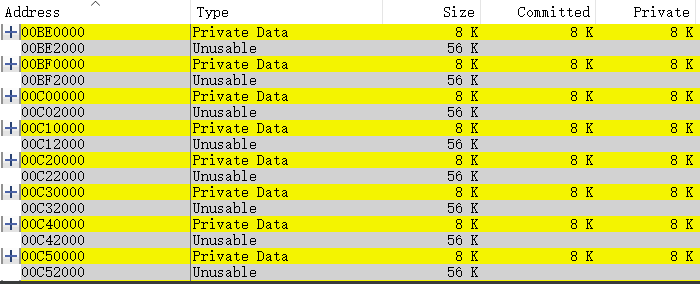

申請1k分配4k

申請5k分配8k

物理內存與虛擬內存如何映射？

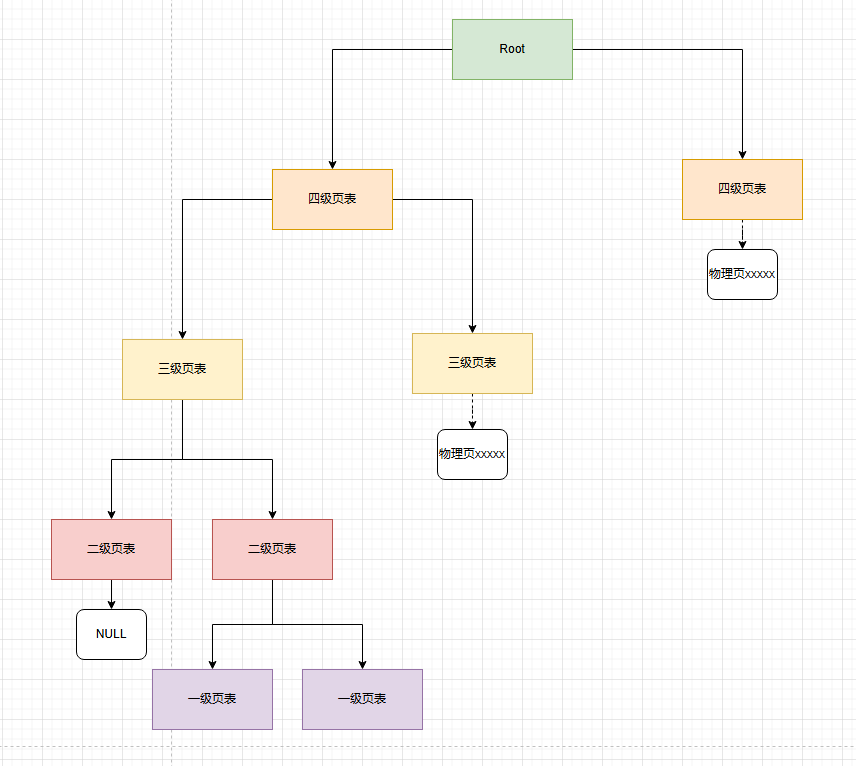

Windows系統采用二叉樹結構(5層)來實現高效映射。

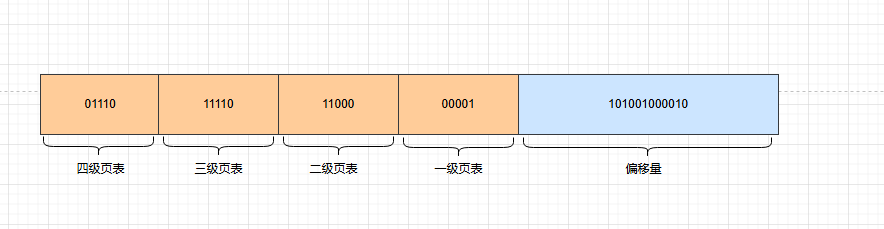

舉個例子，某個32bit的內存地址為：0x77b01a42，其二進制為：01110，11110，11000，00001，101001000010

• 前20位用來構建頁表樹，實現物理頁的的高效映射
• 后12位映射物理頁的偏移量

操作系統以4K為一個單位對內存進行分組，4G內存=102410241024*4/(4/1024)=1048576物理頁，如此龐大的物理頁，，采用5層二叉樹來提高索引效率

眼見為實：以notepad為例

任務管理：

Windbg:

可以看到非常明顯的不同，任務管理器顯示占用44.6mb內存，而windbg顯示占用489.531mb內存，這是為什么呢？答：顯示邏輯不同，任務管理器顯示的是Private WorkingSet，指的是物理內存的地址，即內存條上的內存,而Windbg是顯示映射到的物理頁，Commit指的是虛擬內存地址，這包括內存條上的內存，pagefile，image三種

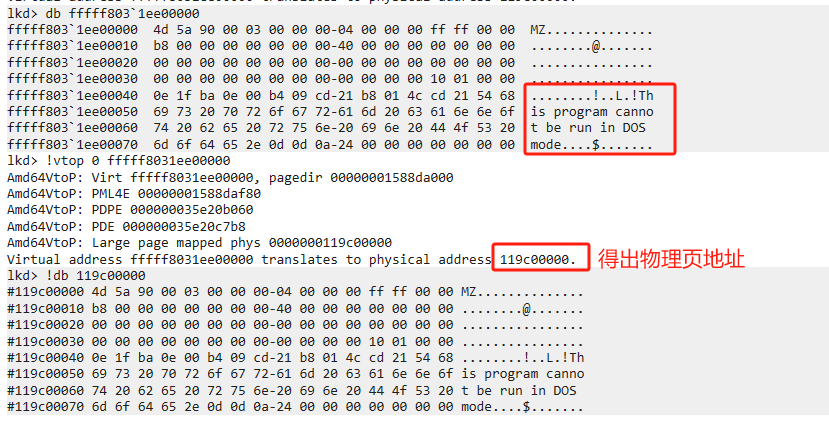

眼見為實：可視化觀察 虛擬地址=>物理地址

使用windbg進入內核態，這很重要，大家可以猜猜原因。

隨便找一個字符串的內存地址

• 使用dp觀察虛擬地址
• 使用!vtop 觀察映射信息
• 使用!db觀察物理地址

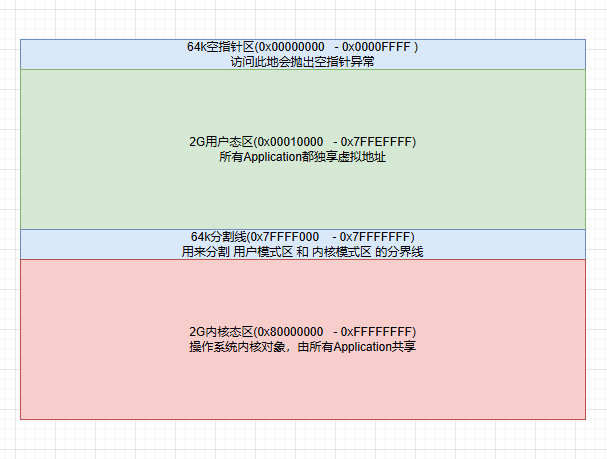

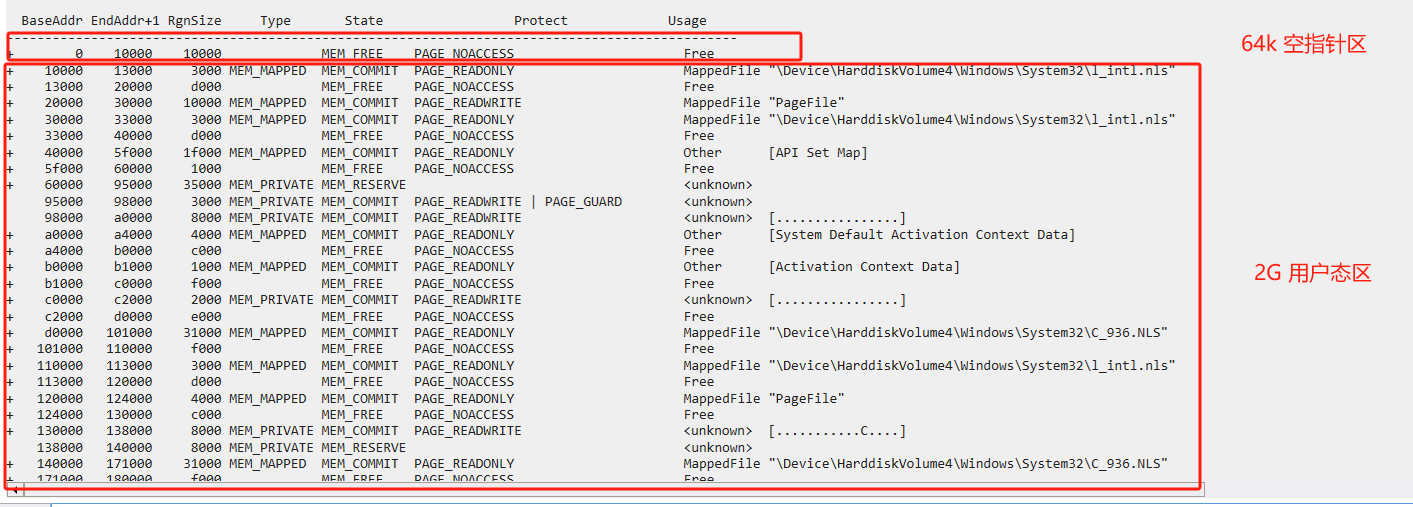

眼見為實：空指針區與用戶態區

windows/linux在默認情況下，會開啟ASLR，需要關閉此技術才能復現。ASLR 是一種針對緩沖區溢出攻擊等內存攻擊技術而設計的安全特性。在沒有 ASLR 的情況下，程序加載到內存中的位置通常是固定的，攻擊者可以預測程序中各種模塊（如可執行文件、動態鏈接庫等）的加載地址，進而利用這些固定地址來構造惡意代碼進行攻擊，比如在緩沖區溢出攻擊中精準定位跳轉地址來執行惡意指令。而啟用 ASLR 后，操作系統在每次啟動程序時會隨機化程序的內存布局，包括可執行文件、動態鏈接庫、堆、棧等的加載地址，使得攻擊者難以準確預測內存地址，大大增加了攻擊的難度。

Reserved與Commit

• Reserved
  在虛擬地址上申請一段內存空間，此時操作系統也會同步創建頁表樹，但此時并未映射到物理內存，此時對該虛擬內存的讀寫會拋異常
• Commit
  給頁表樹調配真實的物理內存，此時才能正常寫入

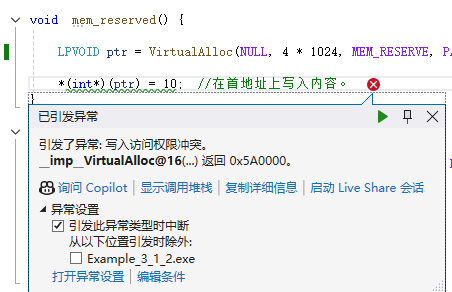

眼見為實:Reserved

void  mem_reserved() {
	LPVOID ptr = VirtualAlloc(NULL, 4 * 1024, MEM_RESERVE, PAGE_READWRITE);
	*(int*)(ptr) = 10;  //在首地址上寫入內容。
	printf("num=%d", *(int*)ptr);
}

眼見為實:Commit

void  mem_commit() {
	LPVOID ptr = VirtualAlloc(NULL, 4 * 1024, MEM_RESERVE | MEM_COMMIT, PAGE_READWRITE);
	*(int*)(ptr) = 10;  //在首地址上寫入內容。
	printf("num=%d", *(int*)ptr);
}

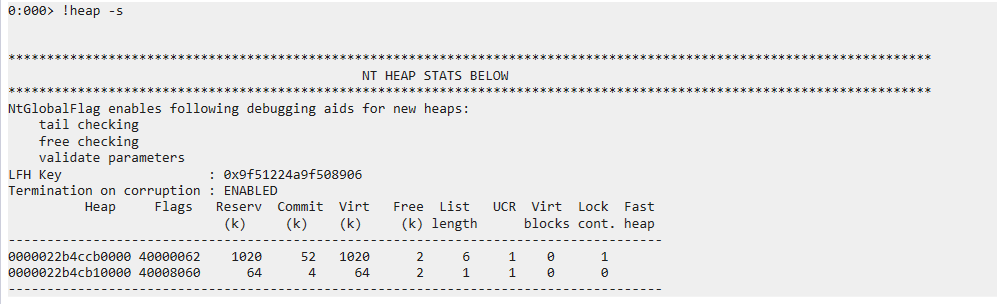

NT堆

NT堆是 Windows NT 內核引入的內存管理組件，主要負責進程內的堆內存分配與釋放。在 Windows 系統里，進程可以使用 NT 堆來動態分配和管理內存，比如程序中使用 malloc()（C 語言）、new（C++） 等函數進行內存分配時，底層通常就依賴 NT 堆機制。

上面說到，VirtualAlloc方法它會一次性分配 64k 整數倍的內存段，內部對象按4k的內存頁對齊.如果讓application直接操作VirtualAlloc，難免會造成大量的內存浪費。為了提高內存性能與使用效率，Windows又提供了一層抽象,以提供更細顆粒度的內存管理。它的名字叫做NT堆

• 在32bit平臺上:8byte為一個分配粒度
• 在64bit平臺上:16btye為一個分配粒度

• CRT堆：C運行時使用的堆，默認是對NT堆的簡單封裝
• 托管堆：用作特殊用途的，自行實現的一套內存池管理機制。比如GC堆

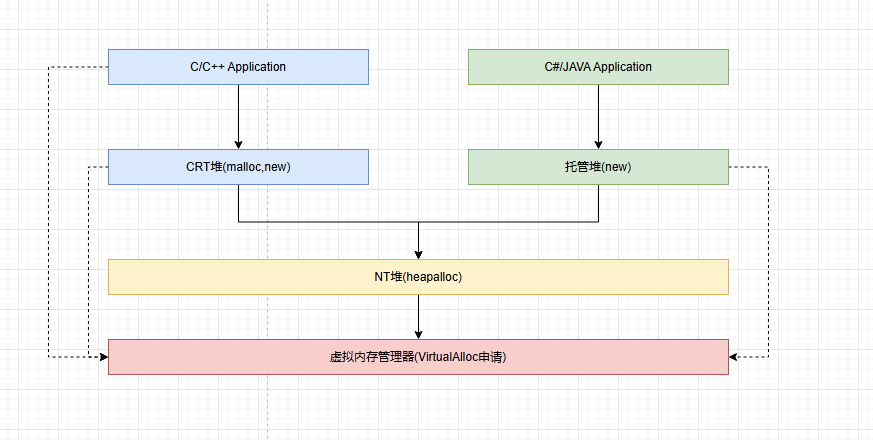

從圖中可以看出，使用NT與否取決于程序員本身。完全可以繞過NT堆，直接使用VirtualAlloc來分配內存，只要你接收內存浪費。

眼見為實：GC堆，底層使用VirtualAlloc分配內存

static void Main(string[] args)
        {
            var rand = new Random();
            List<string> list = new List<string>();
            for (int i = 0; i < 100000; i++)
            {
                var str = string.Join(",", Enumerable.Range(0, rand.Next(1, 1000)));
                list.Add(str);
                Console.WriteLine($"i={i},length={str.Length}");
            }
            Console.ReadLine();
        }

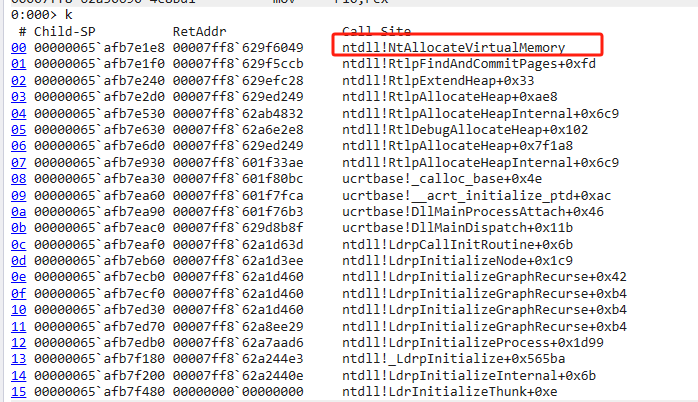

在bp KERNELBASE!VirtualAlloc 下斷點

眼見為實：CRT堆/NT堆，底層使用VirtualAlloc分配內存

?
#include <iostream>
#include <Windows.h>
void crt_c() {
	for (int i = 0; i < 10000000; i++) {
		int* ptr = (int*)malloc(sizeof(int) * 1000);
		*(ptr) = 10;
		printf("第 %d 次分配 \n", i);
	}
}
?

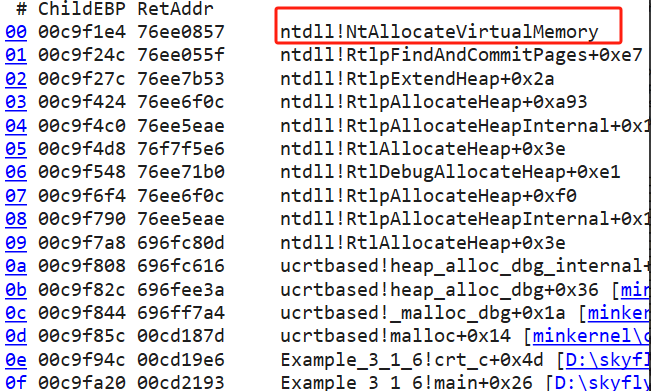

在 bp ntdll!NtAllocateVirtualMemory 下斷點
