在這篇教程里，我們將學會如何利用CorelDRAW橢圓工具繪制橢圓和圓形，教程比較基礎，希望大家通過本教程，更好地掌握橢圓工具的使用。推薦過來，希望對大家有所幫助。

制作步驟如下：

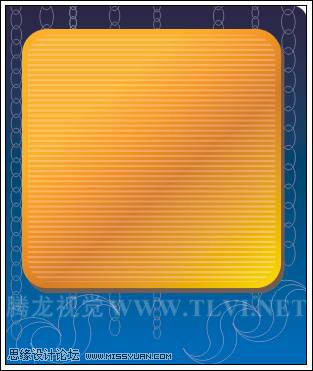

(1)運行CorelDRAW，執行“文件”→“打開”命令，打開本書附帶光盤\Chapter-02\“背景及圖標外形.cdr”文件。如圖2-19所示。

圖2-19 打開光盤文件

(2)使用“橢圓”工具，在繪圖頁面中確定繪制橢圓的位置，單擊并沿對角線的方向拖動鼠標，繪制橢圓圖形。

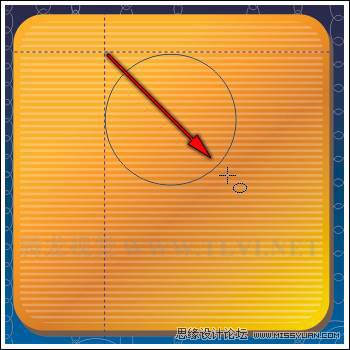

(3)在釋放鼠標左鍵之前，按住鍵盤上的鍵不放，將創建橢圓轉變?yōu)閳A形，然后釋放鼠標左鍵再釋放鍵盤上的鍵，從而創建圓形。如圖2-20所示。

圖2-20 繪制圓形

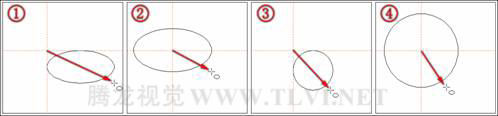

提示：我們也可以通過以下幾種方式建立橢圓或圓形，如圖2-21所示。

①以對角線方式繪制橢圓。使用“橢圓”工具，在繪圖頁面中單擊并沿對角線的方向拖動鼠標，在合適的位置釋放鼠標，即可創建橢圓形。

②從中心點開始繪制橢圓。使用“橢圓”工具，將光標定位在繪圖頁面需要繪制橢圓形中心的位置上，按住鍵不放，沿對角線方向拖動鼠標到合適位置。用戶需要注意先松開鼠標再松開鍵，才能圓滿完成以中心點繪制橢圓的操作。

③繪制圓形。在繪圖頁面中單擊并拖動鼠標繪制橢圓的同時，按住鍵盤上的鍵不放，創建出圓形。

④以中心點繪制圓形。參照以中心點繪制橢圓的方法，在繪制橢圓的同時按住鍵盤上的鍵不放，拖動鼠標將以中心點創建圓形。

圖2-21 橢圓及圓形的創建方法

(4)按下鍵盤上的鍵，撤消上一步驟的操作。

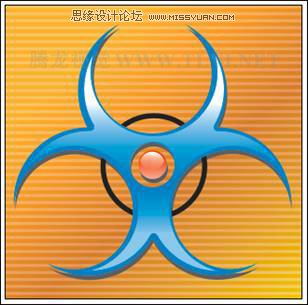

(5)執行“文件”→“導入”命令，導入本書附帶光盤\Chapter-02\“圖標裝飾圖形.cdr”文件。并將其放置到繪圖頁面中相應的位置。

圖2-27 導入光盤文件

2.4.2 修改橢圓為弧形或餅形

對繪制好的橢圓形，可以快捷地將其形狀修改成弧形或者餅形。讀者可以通過手動調整，或者單擊屬性欄中的按鈕來完成橢圓的修改。

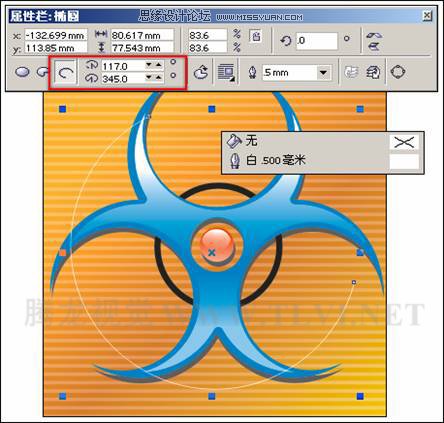

(1)使用“橢圓”工具，按住鍵盤上的鍵，繪制圓形。然后參照圖2-28所示，設置其屬性欄參數，將其創建為弧形對象。

圖2-28 繪制橢圓

提示：單擊屬性欄上的“餅形”按鈕。這樣橢圓將自動變成餅形，然后再根據需要調整節點的位置，另外，單擊屬性欄上的“順時針/逆時針弧形或餅形”按鈕，可以更改弧形或者餅形的繪制方向。

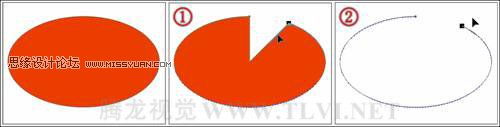

(2)此外，使用“形狀”工具，對橢圓的起始點的位置進行調整，也可得到餅形或弧形。在使用“形狀”工具，拖動橢圓起始點調整圖形時，當鼠標在橢圓的外圍時，橢圓將變?yōu)榛⌒?當鼠標在橢圓內側進行拖動調整時，將得到餅形。如圖2-29所示。在拖動鼠標調整過程中，按住鍵盤上的鍵不放，可以每次15°的角度展開餅形或弧形。

圖2-29 創建餅形和弧形

(3)參照繪制弧形和餅形操作方法，繪制出其他弧形和餅形圖形。然后通過按下鍵盤上的鍵，調整圖形的順序到標志圖形的下方，如圖2-30所示。

(4)讀者也可以通過執行“文件”→“導入”命令，導入本書附帶光盤\Chapter-02\“裝飾線條.cdr”文件，然后調整圖形的位置及順序。

圖2-30 導入光盤文件

2.4.3 使用“3點橢圓”工具

“3點橢圓”工具的使用方法及功能特點都與“3點矩形”工具相似。在接下來的操作中將對其使用方法和操作技巧進行詳細講敘。

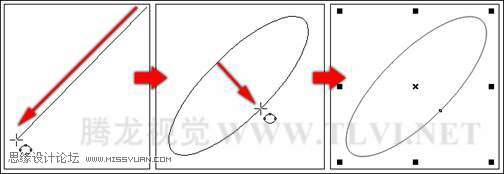

(1)在“橢圓”工具展開的工具欄中，選擇“3點橢圓”工具，在繪圖頁面上定義橢圓形的起點位置。單擊并拖動鼠標到合適位置，確定橢圓的中心線。該中心線從橢圓的中心點穿過，從而決定了橢圓的寬度。釋放鼠標，與中心線相垂直移動鼠標。預覽橢圓效果滿意后，單擊鼠標確定。如圖2-31所示。

圖2-31 創建3點橢圓工具

提示：使用“3點橢圓”工具，在繪圖頁面上單擊并拖動鼠標的同時，加按鍵，可限制繪制橢圓的中心線以每次15°度的角度增量變化，使讀者能夠精確的控制橢圓的傾斜角度。

(2)此外，按住鍵單擊鼠標確定一個點并拖出任意方向線段，釋放鼠標確定圓的第二個點，單擊鼠標左鍵松開鍵即可繪制出圓形。

(3)再次執行“文件”→“導入”命令，導入本書附帶光盤\Chapter-02\“高光及其他裝飾圖形.cdr”文件，然后調整圖形的位置。如圖2-32所示。

圖2-32 導入光盤文件

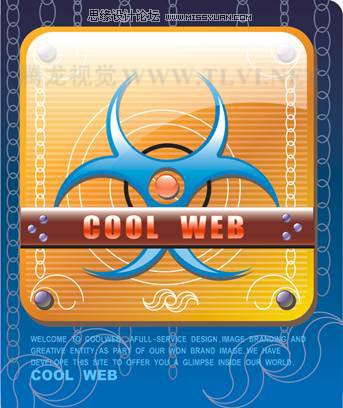

(4)最后再添加其他裝飾圖形和文字信息，完成本實例的制作，如圖2-33所示。讀者可以打開本書附帶光盤\Chapter-02\“橢圓工具.cdr”文件進行查閱。

圖2-33 完成效果

教程結束，以上就是利用CorelDRAW橢圓工具繪制橢圓和圓形過程，之前不會的同學可以跟著一起制作，相信大家看完之后都應該學會如何繪制橢圓和圓形，謝謝大家觀看本教程！
