在本教程中，您將學習如何使用3ds Max 2009和思維粒子3，創建一個令人印象深刻的玻璃破碎效果。

顆粒3是一種先進的以規則為基礎的粒子系統3dsmax和CINEMA4D，如果你不熟悉的話，我們建議你遵循一些基本TP3教程，了解這個插件的作品真棒。

最終效果預覽

制作子彈打碎玻璃的教程第1步

創建一個圓柱體，將名稱更改為“玻璃”。設置“半徑”'7'，'30'的“高度”，“邊”為'6'。

第2步

將氣缸的坐標：x = 0時，為y = 0，和z = 2。

第3步

添加一個“編輯多邊形”修改器。點擊“多邊形選擇”圖標，并選擇底部的多邊形。

第4步

在“編輯多邊形”卷展欄中，單擊“倒角設置”按鈕。將“高度”值“1.8”和“輪廓量”值“-1.5”。按“確定”。

第5步

底部多邊形選擇，單擊“插入設置”按鈕，設置“插入量”到“1”。按“OK”。

第6步

選擇頂部多邊形并將其刪除。

第7步

添加一個“細化”修飾符。設置“張力”值'0 .0'，'2'“迭代”。

第8步

添加一個“TurboSmooth”修飾符。之后，添加改性劑的“優化”。設置“面閾值”值“0.02”，“邊緣閾值”數值為“0”，和“偏差”值“0.5。

第9步

最后，添加一個“TurboSmooth”修飾符。

第10步

ThinkingParticles 3創建的基礎上表面邊緣的片段。我們的想法是創建玻璃用隨機的邊緣，但具有光滑的表面。在下面的截圖中，你可以看到一些例子。

第11步

創建另一個缸，將名稱更改為“子彈頭”。設置“半徑”為'1'，'5'的“高度”，“邊”到'12'。

制作子彈打碎玻璃的教程第12步

這種“子彈頭”缸轉換為一個“可編輯多邊形”，并模擬了子彈，使用下面的圖片作為參考：

第13步

在鍵盤上按下“A”鍵，打開“角度捕捉”，由'90'度'X'軸旋轉的“子彈頭”。

第14步

移動“子彈”的坐標：x = 0時，為y = 100，和z = 15。

第15步

創建一個長方體的地面，設置為“-2”的“高度”，并添加更多的細分。

第16步

“命令面板”>“創建”>“粒子系統思維”，并放置一個“ThinkingParticles”圖標，在視窗中。

第17步

轉到“修改”面板，然后單擊“屬性”，在“思考”卷展欄(你也可以使用“Alt + Shift + P”打開，按Alt + Shift + C“關閉”ThinkingParticles 3“用戶接口)。在“DynamicSet樹”視圖中，選擇“主動態”。禁用“編輯”飛“看實時的變化。啟用“顯示網格”看到粒子的形狀。

第18步

在“粒子群樹”視圖中，單擊“創建”按鈕，在“主系統”。命名組“玻璃顆粒”，點擊“本集團”的名字兩次(慢慢地)。創建其他兩組。第一組“子彈粒子”，而第二組的“碎片”的名稱。

第19步

現在，您需要創建一個“動態集”規定的粒子做什么。在“DynamicSet樹”視圖中，單擊“創建”按鈕，在“主動態”，并命名為新的動態設置“生成”。

第20步

突出顯示“生成”的“DynamicSet”，然后去右手邊的對話框，在這里你會看到“創建”推出了一套新的。

第21步

選擇“操作員”圖標，然后從下拉列表中選擇“生成器”。選擇“OBJ。到粒子的“節點，突出它，然后單擊”線設置“視圖中的原理部分，和添加這個節點”DynamicSet“。

第22步

在“OBJ。粒子“卷展欄(出現的右邊部分)中，單擊”拾取對象“按鈕，然后選擇”玻璃“對象在視口中。從下拉菜單中，選擇“玻璃顆粒”為“本集團”，并啟用“實例形狀”。

第23步

再次點擊“拾取對象”按鈕，然后選擇“子彈頭”。然后選擇“子彈粒子”為“本集團”，并啟用“實例形狀”。“OBJ。粒子“操作符，就變成了”玻璃“和”子彈頭“的成顆粒，所以現在你可以隱藏它們。

第24步

創建一個新的“動態設置”，將名稱更改為“子彈頭”。在“創建”面板中，單擊“組”圖標，然后添加“子彈粒子”組中，在原理圖部分的“線設置”視圖。

第25步

點擊“操作員??”圖標，然后從下拉列表中，選擇“動態”。添加了“Force”操作符的“強度”值，并設置為'300'。連接的“子彈粒子”組中的“強制”運營商。

第26步

你會發現，子彈的粒子正朝著錯誤的方向，所以你需要改變的方向向量。單擊“助手”圖標，添加一個“Point3視頻”幫手“。設置“Y值”，“-1”。

第27步

將“矢量”輸出“Point3視頻”幫手“方向”輸入“強制”運營商。子彈是'Y'軸移動。

第28步

點擊“操作員??”圖標，然后從下拉列表中，選擇“標準”。添加一個“大眾”的經營者，改變“大眾”'300'的價值。連接的“子彈粒子”組中的“大眾”運營商。

制作子彈打碎玻璃的教程步驟29

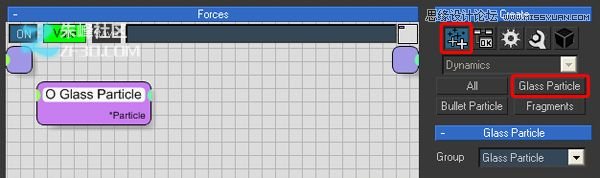

創建一個新的“動態設置”，然后將名稱更改為“力”。在“創建”面板中，單擊“組”圖標。的“玻璃粒子”的組添加到您的動態設置。

第30步

點擊“操作員??”圖標，然后從下拉列表中，選擇“動態”。添加一個“凍結”的運營商，附近的“玻璃粒子”的組，并設置“凍結”的價值'100'。將“凍結”操作符的“玻璃粒子”的組。

步驟31

“記憶碎片”組添加到您的動態設置。點擊“操作員??”圖標，然后從下拉列表中，選擇“動態”。添加了“Force”操作符，和改變“強度”值“-30”。將“強制”運營商的“碎片”組。這會像一個重力的粒子。

步驟32

創建一個新的“動態設置”，將名稱更改為“碎片”。在“創建”面板中，單擊“組”圖標。的“玻璃粒子”的組添加到您的動態設置。點擊“操作員??”圖標，然后從下拉列表中，選擇“形狀”。添加一個“片段”的運營商，附近的“玻璃粒子”的組。

步驟33

要創建的分散效果，你需要在運營商“卷展欄中的”斷章“，以動畫的”閾值“值，因此打開”自動關鍵點“。轉到框架'15'和改變的“閾值”的值改為0 0.25“。在那之后，轉至幀'14'和改變的“門檻”值“1”。不要忘記完成后，關閉“自動關鍵點”。

第34步

“碎片計數”到“100”，“排序類型”更改“首頁>底”，增加“壽命”，更改為“0”的“速度”值“，”厚度“設置為'1 .5' 。“玻璃顆粒”組中的“斷章”操作符。

步驟35

點擊“操作員??”圖標，然后從下拉列表中，選擇“標準”。添加一個“本集團”操作，然后選擇“碎片”為“本集團”。“本集團”運營商的“粒子”輸入“*出生粒子”輸出“斷章”操作符。該運算符用于轉移到“記憶碎片”組的玻璃碎片。

步驟36

創建一個新的“動態設置”，然后將名稱更改為“沖突”。在“創建”面板中，單擊“操作員??”圖標，然后從下拉列表中，選擇“動態”。添加一個“形狀碰撞”的運營商，并為您的“粒子群”中選擇“全部”。“樓體素網格”更改為'20'，以獲得更逼真的模擬。

步驟37

單擊“助手”圖標并添加一個“節點”幫手“，然后單擊”選取節點“按鈕，并選擇”Ground“的對象。“節點”的“節點”輔助輸出連接到“形狀碰撞”操作符“地板節點”輸入。播放動畫。顆粒應該相互碰撞，并與“接地”。

步驟38

添加材料“玻璃”和“子彈頭”的粒子，創建一個新的“動態設置”，將名稱更改為“材料”。這種“動態設定”的“玻璃顆粒”和“子彈粒子”的群體。點擊“操作員??”圖標，然后從下拉列表中，選擇“材料”。添加兩個“形狀材料”運營商。將第一組“玻璃顆粒”和第二的“子彈粒子”組。

步驟39

創建的玻璃材料。因為我使用“默認掃描線渲染器”的這一幕，我創建了一個“光線跟蹤”的玻璃材料，但您可以使用任何材料或渲染引擎，你想要的。拖放這種材料形狀材料“老虎”。與子彈的材料做同樣的事情。

步驟40

如果您使用的是“默認掃描線渲染器”，你可以應用圖像運動模糊效果直接的ThinkingParticle圖標。如果你要申請不同的運動模糊效果的粒子，選擇“主動態”，TP3用戶界面，并啟用“組對象”。現在，您可以選擇的ThinkingParticles組，在視口中的對象。

步驟41

在視口中選擇“碎片”，和“倍增”值“0.25”應用圖像運動模糊的效果。“子彈粒子”組中，做同樣的事情，但設置的“倍增器”值“1”。

步驟42

請確保啟用了圖像運動模糊效果!

步驟43

創建一些燈，照亮你的場景。

步驟44

要創建相機抖動的效果，添加一個“噪聲”修改的相機。更改的噪聲型的“分形”，使“動畫”噪音“，和”頻率“的值改為”20“。

步驟45

單擊“自動關鍵點”按鈕，當子彈是附近的攝像頭，設置“強度”值設置為0 .3'的所有三個軸。回到5幀，5幀，并設置為“0”的“強度”值。關閉“自動關鍵點”。

步驟46

最后，建立一個反身性材料的“地面”對象，并添加您的背景圖像。如果你想獲得不同的破碎效果，你可以將玻璃對象的“X”軸，直到你得到你喜歡的東西。

制作子彈打碎玻璃的教程最終的效果

我希望你喜歡這個教程。下面你可以看到我的最終結果。
